Вид модуляции и ширина спектра радиосигналов ТВ вещания. Согласно ГОСТ радиосигнал изображения формируется с помощью амплитудной модуляции несущей изображения полным цветовым ТВ сигналом с частичным подавлением нижней боковой полосы частот, а радиосигнал звукового сопровождения – с помощью ЧМ несущей звука сигналом звукового сопровождения. При этом номинальная полоса частот радиоканала изображения 7,625 МГц, а звукового сопровождения — 0,25 МГц. Разнос несущих изображения и звука составляет 6.5 МГц (несущая изображения располагается ниже несущей звука), при этом номинальная ширина радиоканала ТВ вещания составляет 8 МГц, как показано на рис.12.4.
Рис.12.4. Номинальные АЧХ НЧ ТВ сигнала боковых полос радиопередатчика
Разные виды модуляции облегчают разделение сигналов звука и изображения в телевизорах. Составляющие спектра каждой боковой полосы (нижней — НБП и верхней — ВБП) содержат одинаковую информацию о передаваемом сигнале, поэтому за счет сокращения НБП сокращается избыточность ТВ сигнала и это дает возможность сократить полосу частот, занимаемую ТВ каналом. В результате в одном и том же диапазоне удается разместить большее число каналов. Однако, для уменьшения квадратурных искажения ТВ сигнала, возникающих в амплитудном детекторе (АД) приемника при подавлении одной боковой полосы, оставляют небольшую часть НБП на уровне 0,75 МГц. В этом случае крупные детали передаются без градационных искажений, а в мелких деталях глаз не воспринимает.
Ремонт чёрно-белого телевизора (ностальгический)
В связи с большой помехоустойчивостью сигнала звукового сопровождения, передаваемого методом широкополосной ЧМ и для уменьшения помехи от него в канале изображения мощность излучения несущей звука уменьшена в 10 раз по сравнению с несущей изображения.
Полярность модуляции радиосигнала изображения. В большинстве стран принята негативная полярность модуляции, при которой максимум мощности несущей соответствует уровню сигнала синхронизации, а минимум – уровню белого. (рис.12.5.а)
Рис.12.5. Вид амплитудно-модулированных сигналов изображения
— передатчик излучает меньшую мощность, т.к. по статистике в ТВ преобладают светлые сцены;
— импульсные помехи чаще проявляются в виде темных точек и визуально менее заметны;
— повышается помехоустойчивость систем синхронизации, т.к. во время передачи синхроимпульсов передатчик излучает максимальная мощность;
— облегчается построение АРУ приемников при этом за опорный сигнал принимается сигнал синхронизации, соответствующий максимуму размаху несущей и для его выделения можно использовать простые устройства.
В ТВ не допускается 100 % модуляция при этом для черно-белого ТВ остаточный уровень несущей составляет 15 %, а для цветного вещания – 7 %.
Диапазоны волн. В ТВ вещании используют УКВ: метровые и дециметровые. В пределах 5 частотных диапазонов размещено 60 радиоканалов:
I диапазон – 48,5…66 Мгц (1 и 2 радиоканал);
Как работает кинескопный телевизор ? Mozaik Education 3D
II диапазон – 76…100 Мгц (3 -5 радиоканал);
III диапазон – 174…230 Мгц (6 -12 радиоканал);
IV диапазон – 470…582 Мгц (21 -34 радиоканал);
V диапазон –– 582…790 Мгц (35 -60 радиоканал);
В настоящее время освоен метровый диапазон (1-12 РК) и осваивается дециметровый. Выбор нижней границы 1 диапазона определяется тем, что для выделения ПЦТВС из радиосигнала изображения необходимо, чтобы несущая в несколько раз превышала максимальную частоту спектра 6 МГц. Кроме того, диапазон до 40 МГц занят для радиовещания, радиосвязи и др. целей. Верхняя граница V диапазона ограничена длинами волн, на которых начинают сказываться значительное поглощение излучения в атмосфере и влияние ее неоднородностей – дождя, тумана… Поэтому диапазон УКВ 30…3 см (1…10 ГГц) используется для передачи ТВ сигналов только по радиорелейным и космическим линиям связи, а также в линиях связи ПТС.
Зона обслуживания ТВ вещанием определяется границами зоны уверенного приема радиосигналов, в пределах которых сигнал не зависит от времени суток, года и других факторов. Эти границы фиксируются по медианному (среднестатистическому по времени и месту) значению напряженности поля излучения радиосигнала изображения.
Для того, чтобы зоны уверенного приема радиосигналов изображения и звука были примерно одинаковы, необходимо иметь мощность передатчика изображения в 10 раз больше, чем звука, так как частотная модуляция имеет помехоустойчивость в 10 раз лучшую, чем амплитудная.
Зона уверенного приема для УКВ диапазона, в котором ведется ТВ вещание, лежит в пределах прямой видимости из-за того, что эти волны плохо дифрагируют, и зависит от высоты подвеса антенн и мощности излучения передатчиков.
Эффективное значение напряженности поля, мкВ/м, в зоне уверенного приема можно оценить по формуле Б.А. Введенского
где: h1, h2, — высоты передающей и приемной антенн, м;
r – расстояниемежду антеннами, км;
P — мощность радиопередатчика, кВт;
λ – длина волны излучения, м;
D – коэффициентусиления передающей антенны (для турникетной примерно равен числу ее этажей);
Из-за того, что УКВ при распространении испытывают малую рефракцию в атмосфере, то радиус действия ТВ передатчика примерно ограничен расстоянием прямой видимости в км;
Поэтому увеличение мощности излучения передатчика позволяет увеличить напряженность поля в зоне прямой видимости, но почти не расширяет зону обслуживания ТВ вещанием. Эта зона может быть увеличена с помощью радиорелейных, кабельных и космических линий связи (с ретрансляцией радиосигналов передающими станциями).
Лекция – 13. ПРИНЦИПЫ ПОСТРОЕНИЯ ТВ ПРИЕМНИКОВ
13.1. Конструкция черно-белого телевизора
13.2. Конструкция цветного телевизора
13. ПРИНЦИПЫ ПОСТРОЕНИЯ ТВ ПРИЕМНИКОВ
13.1. Структурная схема и принцип работы черно-белого ТВ приемника

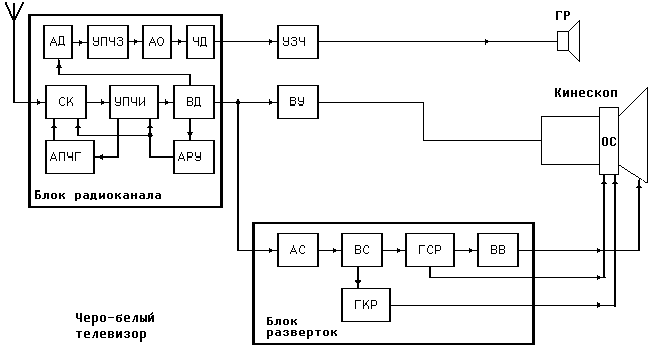

Рис.13.1 Структурная схема черно-белого телевизора
В настоящее время все ТВ приемники строятся по супергетеродинной схеме с однократным преобразованием несущей изображения и двукратным преобразованием несущей звука. Схемы черно-белого и цветного приемников отличаются блоками формирования сигналов цветности, устройств сведения лучей и более жесткими требованиями к радиотракту.
Рассмотрим структурную схему черно-белого приемника. Радиосигнал, принятый антенной, поступает на селектор (переключатель) каналов СК (ПТК), в состав которого входят УВЧ, смеситель и гетеродин.
Для приема радиосигналов различных каналов колебательные контура этого узла в диапазонах перестраиваются с помощью варикапов, которые позволяют осуществлять выбор программ и автоматическую подстройку частоты гетеродина. В УВЧ происходит предварительное усиление.
Его шумовые параметры во многом определяют чувствительность приемника, поэтому к нему предъявляются жесткие требования. Смеситель и г етердин служат для преобразования несущих изображения и звука в соответствующие промежуточные частоты f ПЧИ=fГ-fНИ=38мгЦ, fПЧЗв=fГ-fНЗв=31,5МГц.
Преобразованные сигналы поступают на общий УПЧИ, где происходит основное усиление сигнала изображения и формируется ЧХ приемника, чем обеспечивается избирательность по соседнему каналу. УВЧ и УПЧИ охвачены системой АРУ, как правило ключевой, в которой анализ сигнала после детектора производится только во время обратного хода строчной развертки по фиксированным уровням видеосигнала. Чтобы уменьшить помехи от несущей звука используется специальный режекторный фильтр перед видеодетектором (ВД), а сигнал в канал звукового сопровождения снимается с него и поступает на УПЧЗ. Продетектированный ВД сигнал усиливается ВУ до уровня 90-200В и подается на модуляиор кинескопа.
Канал синхронизации содержит амплитудный АС и временной ВС селекторы. АС выделяет из ПТВС сигнал синхронизации разверток, а ВС – дифференцирующая и интегрирующие цепочки – разделяют строчные и кадровые синхронизирующие импульсы. Отклоняющие токи для кинескопа формируются в блоке разверток соответственно в генераторах строчной и кадровой разверток
Канал звукового сопровождения начинается с АД, где происходит второе преобразование промежуточной частоты звука. Можно было бы обойтись и однократным преобразованием частоты, но при этом необходимо очень точное сопряжение настроек и обеспечение стабильности параметров УПЧИ и УПЧЗ. Чтобы избежать взаимозависимости настроек и обеспечить при одном гетеродине прием двух сигналов, используются биения между промежуточными частотами звука и изображения, которые возникают на нелинейном элементе АД. Здесь вместо частоты второго гетеродина используется достаточно большой сигнал промежуточной изображения: fПЧЗв2=fПЧИ –fПЧЗв1=38-31,5=6,5МГц. Для того, чтобы не пропал сигнал звука, необходимо постоянное присутствие несущей изображения, для чего и оставляется в ч-б 15 %, а в цветном 7 %. Чтобы устранить паразитную АМ сигнал звукового сопровождения на 2-ой промежуточной подвергается ограничению в АО, затем детектируется в ЧД и через УЗЧ поступает на громкоговорители.
13.2. Структурная схема и принцип работы цветного ТВ приемника.
В настоящее время все ТВ приемники строятся по супергетеродинной схеме с однократным преобразованием несущей изображения и двукратным преобразованием несущей звука. Как уже говорилось схемы черно-белого и цветного приемников отличаются блоками формирования сигналов цветности, устройств сведения лучей и более жесткими требованиями к радиотракту.
Рис.13.2. Обобщенная структурная схема цветного телевизора.
Рассмотрим структурную схему цветного приемника. Радиосигнал, принятый антенной, поступает на селектор (переключатель) каналов СК (ПТК), в состав которого входят УВЧ, смеситель (См) и гетеродин (Г).
Для приема радиосигналов различных каналов колебательные контура этого узла в диапазонах перестраиваются с помощью варикапов, которые позволяют осуществлять выбор программ и автоматическую подстройку частоты гетеродина. В УВЧ происходит предварительное усиление.
Его шумовые параметры во многом определяют чувствительность приемника, поэтому к нему предъявляются жесткие требования. См и Г служат для преобразования несущих изображения и звука в соответствующие промежуточные частоты fПЧИ=fГ-fНИ=38мгЦ, fПЧЗв=fГ-fНЗв=31,5МГц.
Преобразованные сигналы поступают на общий УПЧИ, где происходит основное усиление сигнала изображения и формируется ЧХ приемника, чем обеспечивается избирательность по соседнему каналу. УВЧ и УПЧИ охвачены системой АРУ, как правило ключевой, в которой анализ сигнала после детектора производится только во время обратного хода строчной развертки по фиксированным уровням видеосигнала. Чтобы уменьшить помехи от несущей звука используется специальный режекторный фильтр перед видеодетектором (ВД), а сигнал в канал звукового сопровождения снимается с него и поступает через дополнительный детектор АД на УПЧЗ. Продетектированный ВД сигнал усиливается ВУ блока цветности и в качестве яркостного подается на объединенные катоды цветного кинескопа (дельта) Получение цветоразностных сигналов происходит в декодирующем устройстве блока цветности. Причем в дельта-кинескопах сигналы основных цветов получают опосредованно на соответствующих парах электродов кинескопа модулятор-катод, управляя токами лучей, а в кинескопах с самосведением необходимо включать дополнительную матрицу для их получения.
Канал синхронизации содержит амплитудный АС и временной ВС селекторы. АС выделяет из ПТВС сигнал синхронизации разверток, а ВС – дифференцирующая и интегрирующие цепочки – разделяют строчные и кадровые синхронизирующие импульсы. Отклоняющие токи для кинескопа формируются в блоке разверток, а корректирующие токи, обеспечивающие сведение лучей (дельта) формируются в блоке динамического сведения лучей и подаются на катушки сведения. В кинескопах с самосведением эти токи не нужны, что упрощает схему ТВ.
Канал звукового сопровождения начинается с АД, где происходит второе преобразование промежуточной частоты звука. Можно было бы обойтись и однократным преобразованием частоты, но при этом необходимо очень точное сопряжение настроек и обеспечение стабильности параметров УПЧИ и УПЧЗ. Чтобы избежать взаимозависимости настроек и обеспечить при одном гетеродине прием двух сигналов, используются биения между промежуточными частотами звука и изображения, которые возникают на нелинейном элементе АД. Здесь вместо частоты второго гетеродина используется достаточно большой сигнал промежуточной изображения: fПЧЗв2=fПЧИ –fПЧЗв1=38-31,5=6,5МГц. Для того, чтобы не пропал сигнал звука, необходимо постоянное присутствие несущей изображения, для чего и оставляется в ч-б 15 %, а в цветном 7 %. Чтобы устранить паразитную АМ сигнал звукового сопровождения на 2-ой промежуточной подвергается граничению в АО, затем детектируется в ЧД и через УЗЧ поступает на громкоговорители.
Лекция 14. ОБЩИЕ ПРИНЦИПЫ ПОСТРОЕНИЯ СИСТЕМ ЦИФРОВОГО ТВ
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Источник: studopedia.ru
Общая схема передачи и приема черно-белого телевизионного изображения
Схема передачи и приема телевизионного изображения представлена на рис.
Изображение объекта при помощи оптической системы (1) проецируют на оптико-электронный преобразователь — передающую трубку (2) (или ПЗС 1 ). В передающей трубке оптическое изображение преобразуется в электрический сигнал, несущий информацию об изображении, который называют видеосигналом. Он усиливается в видеоусилителе (5) и
поступает на передающее устройство (6), где видеосигнал модулирует по амплитуде высокочастотные колебания (несущую частоту), вырабатываемые генератором высокой частоты.
В результате модуляции образуются амплитудно-моду-лированные высокочастотные колебания — телевизионный сигнал (ТВ-сигнал). Этот сигнал направляют на антенну, где он преобразуется в электромагнитные колебания и излучается в пространство. Роль канала связи могут выполнять радиопередатчики, ретрансляторы, кабельная, радиорелейная, спутниковая, световодная и другие линии связи, удовлетворяющие требованиям неискаженной передачи ТВ-сигнала.
Совместно с телевизионным сигналом при помощи отдельного радиопередатчика передают сигнал звукового сопровождения.
Электромагнитные колебания в приемной телевизионной антенне преобразуются в электрические и поступают в приемное устройство (7) телевизора. Здесь они усиливаются и детектируются, в результате чего из телевизионного сигнала выделяется видеосигнал. Его усиливают в видеоусилителе (8) и направляют на кинескоп (9), где он преобразуется в оптическое изображение.
Развертку телевизионного изображения по горизонтали и по вертикали на передающей и принимающей сторонах осуществляют блоки строчной и кадровой разверток (3) и (11). Для одновременного синхронного движения электронного луча при развертке изображения в передающей и приемной трубках используют — на передающей стороне синхрогенератор (4), а в телевизоре — селектор импульсов синхронизации (блок синхронизации) (10).
Синхрогенератор создает специальные импульсы (синхроимпульс), управляющие работой блоков развертки. Одновременно синхроимпульсы подают на видеоусилитель, где они вливаются в телевизионный сигнал для передачи в его составе. В телевизоре синхроимпульсы выделяются блоком синхронизации (селектором импульсов синхронизации) (10) и
при помощи блоков строчной и кадровой разверток (3) управляют движением луча по экрану кинескопа, обеспечивая синхронность и синфазность движения сканирующих элементов анализирующего и синтезирующих устройств.
Источник: znaytovar.ru
13.1. Конструкция черно-белого телевизора
13.1. Структурная схема и принцип работы черно-белого ТВ приемника Рис.13.1 Структурная схема черно-белого телевизора В настоящее время все ТВ приемники строятся по супергетеродинной схеме с однократным преобразованием несущей изображения и двукратным преобразованием несущей звука.
Схемы черно-белого и цветного приемников отличаются блоками формирования сигналов цветности, устройств сведения лучей и более жесткими требованиями к радиотракту. Рассмотрим структурную схему черно-белого приемника. Радиосигнал, принятый антенной, поступает на селектор (переключатель) каналов СК (ПТК), в состав которого входят УВЧ, смеситель и гетеродин.
Для приема радиосигналов различных каналов колебательные контура этого узла в диапазонах перестраиваются с помощью варикапов, которые позволяют осуществлять выбор программ и автоматическую подстройку частоты гетеродина. В УВЧ происходит предварительное усиление.
Его шумовые параметры во многом определяют чувствительность приемника, поэтому к нему предъявляются жесткие требования. Смеситель и гетердин служат для преобразования несущих изображения и звука в соответствующие промежуточные частоты fПЧИ=fГ-fНИ=38мгЦ, fПЧЗв=fГ-fНЗв=31,5МГц.
Преобразованные сигналы поступают на общий УПЧИ, где происходит основное усиление сигнала изображения и формируется ЧХ приемника, чем обеспечивается избирательность по соседнему каналу. УВЧ и УПЧИ охвачены системой АРУ, как правило ключевой, в которой анализ сигнала после детектора производится только во время обратного хода строчной развертки по фиксированным уровням видеосигнала.
Чтобы уменьшить помехи от несущей звука используется специальный режекторный фильтр перед видеодетектором (ВД), а сигнал в канал звукового сопровождения снимается с него и поступает на УПЧЗ . Продетектированный ВД сигнал усиливается ВУ до уровня 90-200В и подается на модуляиор кинескопа. Канал синхронизации содержит амплитудный АС и временной ВС селекторы.
АС выделяет из ПТВС сигнал синхронизации разверток, а ВС – дифференцирующая и интегрирующие цепочки – разделяют строчные и кадровые синхронизирующие импульсы. Отклоняющие токи для кинескопа формируются в блоке разверток соответственно в генераторах строчной и кадровой разверток Канал звукового сопровождения начинается с АД, где происходит второе преобразование промежуточной частоты звука.
Можно было бы обойтись и однократным преобразованием частоты, но при этом необходимо очень точное сопряжение настроек и обеспечение стабильности параметров УПЧИ и УПЧЗ. Чтобы избежать взаимозависимости настроек и обеспечить при одном гетеродине прием двух сигналов, используются биения между промежуточными частотами звука и изображения, которые возникают на нелинейном элементе АД. Здесь вместо частоты второго гетеродина используется достаточно большой сигнал промежуточной изображения: fПЧЗв2=fПЧИ –fПЧЗв1=38-31,5=6,5МГц. Для того, чтобы не пропал сигнал звука, необходимо постоянное присутствие несущей изображения, для чего и оставляется в ч-б 15 %, а в цветном 7 %. Чтобы устранить паразитную АМ сигнал звукового сопровождения на 2-ой промежуточной подвергается ограничению в АО, затем детектируется в ЧД и через УЗЧ поступает на громкоговорители.
