Принципиальная схема блока питания телевизора Самсунг

Содержание

В этом разделе собраны схемы ЖК (LCD) телевизоров SAMSUNG .

Любую из схем вы можете скачать, причем совершено , без регистрации, без СМС, напрямую с сайта без файлообменников. Все схемы во вложениях внизу страницы.

Все файлы проверены антивирусом!

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Возможно вам также будет интересно:О производителе телевизоров SamsungСхемы кинескопных телевизоров SamsungСервисный режим телевизоров SamsungСхемы мониторов Samsung

Тренинг мануал по LCD TV SAMSUNG

Схема ЖК (LCD) телевизора SAMSUNG LE15S51BP, LE20S51BP, LE20S52BPШасси GPU15KE, GPU20KE

1# Устройство и принцип работы блоков питания ЖК ТВ. Входной фильтр, цепь плавного запуска и защиты

Схема ЖК (LCD) телевизора Samsung_LE26S81BX, LE32S81BH, LE37S81BX, LE40S81BX, LE46S81BШасси GJA26SEU

Схема ЖК (LCD) телевизора SAMSUNG LE32R81BX, LW32A23W, LW40A23W

Схема ЖК (LCD) телевизора SAMSUNG LCD23VFAXИсточник питания

Схема ЖК (LCD) телевизора SAMSUNG LE19R71B

Схема ЖК (LCD) телевизора SAMSUNG LE32M87BDX

Схема ЖК (LCD) телевизора SAMSUNG PS42C91HXBWTШасси F33A

Схема ЖК (LCD) телевизора SAMSUNG LE23/26R81BX, LE23R82BXШасси GBP23/26CEN/CEU

Схема ЖК (LCD) телевизора SAMSUNG LE-23R86BD, LE-26R86BD, LE-32R86BD, LE-37R86BD, LE-40R86BDШасси GBP23SEN GBP26SEN GBP32SEN GBP37SEN GBP40SEN

Схема ЖК (LCD) телевизора SAMSUNG LE26/32/37/40A45CШасси GCR26/32/37/40SE

Схема ЖК (LCD) телевизора SAMSUNG LE15S51BP, LE20S51BP, LE20S52BPШасси GPU15KE, GPU20KE

Схема ЖК (LCD) телевизора SAMSUNG LA27S71B, LA32S71B, LA37S71B, LA40S71BШасси GSM27/32/37/40TC

Схема ЖК (LCD) телевизора SAMSUNG LE23/27/32T51BШасси GTR23/27/32KE

Схема ЖК (LCD) телевизора SAMSUNG Шасси GTU32HEN

Схема ЖК (LCD) телевизора SAMSUNG LE23R81BX, LE26R81BX, LE26R82BXШасси GBP23SEN, GBP23SEU, GBP26SEN, GBP26SEU

Схема ЖК (LCD) телевизора SAMSUNG LA27S71B, LA32S71B, LA37S71B, LA40S71BШасси LCD GSM27TC, GSM32TC, GSM37TC, GSM40TC

Схема ЖК (LCD) телевизора SAMSUNG LN32A450CID, LN37A450CIDШасси N45B

Схема ЖК (LCD) телевизора SAMSUNG LE32A676A/ LE37A676A/ LE40A676A/ LE46A676A/ LE52A676AШасси N59A

Вложения к странице

Файл Описание Размер файла:

0SAMSUNG Chassis GPU15KE, GPU20KE LE15S51BP, LE20S51BP, LE20S52BP.rar	2743 Кб
LCD_Samsung_chassis_GTR23-27-32KE LE23-27-32T51B.rar	5445 Кб
samsunf_tv_lcd_ch_GSM27TC_GSM32TC_GSM37TC_GSM40TC_LA-40S71.ZIP	12251 Кб
SAMSUNG_Chassis_GPU15KE, GPU20KE LE15S51BP, LE20S51BP, LE20S52BP.rar	2743 Кб
Samsung_ch_f33A_PS42C91HXBWT.rar	4987 Кб
samsung_lcd_ch_GBP23.26CEN.CEU_LE23R81BX_LE26R81BX_LE23R82BX.rar	9386 Кб
samsung_lcd_ch_GSM27.32.37.40TC_LA27.32.37.40S71B.rar	12242 Кб
samsung_lcd_ch_N45B_LN32_37A450CID.rar	14778 Кб
samsung_lcd_GTU32HEN.rar	14108 Кб
Samsung_lcd_tv_LE19R71B.rar	1522 Кб
samsung_le26-32-37-40a45xcxx_chassis_gcr26-32-37-40se.rar	28172 Кб
Samsung_LE26S81BX, LE32S81BH, LE37S81BX, LE40S81BX, LE46S81B_chassis_GJA26SEU.rar	5841 Кб
SAMSUNG_LE32M87BDX.rar	10495 Кб
Samsung_Le40r86bd.rar	15748 Кб
SAMSUNG_LW32A23W.rar	3747 Кб
Samsung_N59A.rar	7052 Кб
samsung_tv_lcd_LCD23VFAX_smps.rar	140 Кб
samsung_tv_lcd_le23R81B.zip	9571 Кб
samsung_tv_LCD_Training Manual.rar	7647 Кб

Принципиальные электрические схемы телевизоров

Dec 28th, Схемы и схематические диаграммы являются неотъемлемой частью электротехнической промышленности, так как они представляют собой наглядное описание конструкций тех или иных устройств.
Способ монтажа После очистки и запайки обратно телевизор запустился и стал постоянно перезапускаться через секунд и при этом щелкало реле. Войти с помощью: Светодиодный ночник
Рассмотрим более детально все заводские параметры: Main, следующее значение AАА;. После их замены конденсаторов проблема не исчезла.
Частота задающего генератора задается кв. Кроме того, на сегодняшний день существует множество Интернет ресурсов, предоставляющих инструкции для устройств различных моделей и марок.

В качестве антенны используется провод 1 м длиной. В данном случае представлена доступная схема для непосредственного экрана устройства, так как здесь предусматривается отдельное программирование приспособления.

Еще по теме: TCL 50p717 отзывы телевизор

Расскажите о нас

Внимательное вслушивание позволило заметить шипение в строчном трансформаторе. Дело в том, что руководства по ремонту обеспечивают нас более детальной, полной и специфичной информацией. Ckzbr Эта версия техники оснащается неплохим шасси SCTB, где присутствует все необходимое для самостоятельного ремонта и настройки. T32eex Здесь речь идет про оборудование, которое легко поддается восстановлению или перепрограммированию. Между соединёнными проводниками имеется контактная разность потенциалов; если стыки связанных в кольцо проводников находятся при одинаковой температуре, сумма таких разностей … Подробнее

Хотя в целом информация, содержащаяся в руководствах по ремонту, схожа с той, которую можно найти в обычной инструкции, между данными документами есть явные различия. Dec 28th, Схемы и схематические диаграммы являются неотъемлемой частью электротехнической промышленности, так как они представляют собой наглядное описание конструкций тех или иных устройств. Микросхема была аккуратно выпаена и обнулена кодами FF на программаторе Pony Prog.

При изготовлении используют дефицитные и дорогие материалы и реактивы. Войти с помощью: Светодиодный ночник Схемы необходимы для обслуживания и ремонта различного оборудования и электромеханических систем. Ckzbr Эта версия техники оснащается неплохим шасси SCTB, где присутствует все необходимое для самостоятельного ремонта и настройки. Применяется в основном для измерения температуры.
Ремонт телевизора Samsung CS21M16

Схемы и мануалы телевизоров SAMSUNG

29d4v3x, CB3312Z, CB5073T,CB5373, CB5079, CK (SCT11), CK14C8VR5S, CK14E1VR5S, SK14E3VR5X, CK14H1VR5S, CK14R1VR5X, CK20C8VR5C, CK20E1VR5C, CK20T3VR5C, CK1438VR5X, CK2039VR5S, CK2073XR5X, CK2085VR5S, CK2139XR5X, CK2173VR5X, BVT.SMSC.1.01, CK3385TR, CK3385TR1, CK5038, CK5051, CK5051A, CK5073, CK5073Z(T), CK5339, CK5339TBWCX, CK5339ZR_TBWCX, LW32A23, LW40A23W, CS29K5ZQQ, CS29Z57HPQ_S65A_QUEEN-2, TB14C52S_X, TB331VBZ1S-X, TB531VCT1X_TB331VDZ1S. Шасси KS1, KS2A, KS3A, KS4, S15A, SCT13B, SCT55A.

Формат файлов PDF, DjView. СКАЧАТЬ с ЯНДЕКС ДИСК.

Схемы и мануалы LCD (ЖК) телевизоров SAMSUNG. Сборник из 24 схем и мануалов LCD (ЖК) телевизоров SAMSUNG моделей:

Chassis GPU15KE, GPU20KE LE15S51BP, LE20S51BP, LE20S52BP LE26S81B; Модель LCD23VFAX; Модель LE19R71B; Модель PS42C91HXBWT; Шасси VN32EO VN40EO Модель LW32A23W LW40A23W; Шасси GBP23/26CEN/CEU Модель LE23/26R81BX, LE23R82BX; Шасси GBP23SEN GBP26SEN GBP32SEN GBP37SEN GBP40SEN; Шасси GCR26/32/37/40SE Модель LE26/32/37/40A45C; Шасси GCR26/32/37/40SE, Модель LE26/32/37/40A45; Шасси GML26/32/40/46KE, Модель LE26/32/40/46M51/61B; Шасси GPR32MUS/37/40/46/52 Модель LN32/37/40/46/52A550P3F; Шасси GPU15KE, GPU20KE, модель LE15S51BP, LE20S51BP, LE20S52BP; Шасси GSM27/32/37/40TC Модель LA27S71B, LA32S71B, LA37S71B, LA40S71B; Шасси GTR23/27/32KE Модель LE23/27/32T51B; Шасси GTU32HEN; Шасси LCD GBP23SEN, GBP23SEU, GBP26SEN, GBP26SEU; Шасси LCD GSM27TC, GSM32TC, GSM37TC, GSM40TC; Шасси N45B Модель LN32A450CID, LN37A450CID; Шасси N59A Модели LE32A676A/LE37A676A/LE40A676A/LE46A676A/LE52A676A; Шасси N65A Модель LE32,37,40,46B53xxx ; Шасси Q11T Модель LW17M24C/CU, LW20M24C; Тренинг мануал по LCD TV.

Формат файлов PDF. Размер архива — 273.3Mb СКАЧАТЬ

Схема телевизора Samsung CS 15k2mjq

В настоящее время телевидение является определенной частью человеческой жизни. Практически в каждой семье присутствует подобные устройства, однако, как и любая другая электроника, телевизоры могут выходить из строя и нуждаться в ремонте. Разумеется, не все поломки требуют вмешательства специалиста. Некоторые неисправности можно исправить самостоятельно, если имеются соответствующие познания, а кроме того присутствует под рукой принципиальная электрическая схема современного телевизора Samsung. В данном случае требуется рассмотреть, какие схемы присутствуют для устройств, а кроме того порядок их применения.

В данной статье вы подробнее ознакомитесь со схемой данного телевизоора

Схемы телевизоров Самсунг

Вся серия техники оснащается стандартной шиной модели BNB.

Ckzbr Эта версия техники оснащается неплохим шасси SCTB, где присутствует все необходимое для самостоятельного ремонта и настройки. В данном случае представлена доступная схема для непосредственного экрана устройства, так как здесь предусматривается отдельное программирование приспособления.

Новые добавленные Сервис мануалы. Схемы необходимы для обслуживания и ремонта различного оборудования и электромеханических систем.

В данном случае представлена доступная схема для непосредственного экрана устройства, так как здесь предусматривается отдельное программирование приспособления. Частота задающего генератора задается кв. Термопара состоит из двух проводников выполненных из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрический эффект для измерений температуры.

Еще по теме: Подключение по ftp к телевизору

Схема блока питания

Нагружен генератор на контур … Подробнее В настоящем время применяются следующие обозначения … Подробнее

Неплохое оснащение, что позволяет при необходимости заниматься самостоятельным программированием приспособления и его последующей настройкой. T32eex Здесь речь идет про оборудование, которое легко поддается восстановлению или перепрограммированию.

В связи с отсутствием прин ципиальной схемы телевизора пришлось пользоваться схемой шасси KS1A, на которой было обнаружено неправильное указание полярности конденсатора С После их замены конденсаторов проблема не исчезла. Передатчик 27МГц выдает мощность около 0,5Вт.

Микросхема была аккуратно выпаена и обнулена кодами FF на программаторе Pony Prog. Между соединёнными проводниками имеется контактная разность потенциалов; если стыки связанных в кольцо проводников находятся при одинаковой температуре, сумма таких разностей … Подробнее Термопара состоит из двух проводников выполненных из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрический эффект для измерений температуры.
Как найти неисправный конденсатор в телевизоре без приборов

Схема блока питания

Здесь необходимо рассмотреть вариант схемы для блока непрерывного питания современной линейки телевизоров Samsung:

Такой пункт, как type, по этому полю a-Si TFТ-LCD, Panel.
Подобный вариант diagonal size, действует кодировка 31.5 inсh.
Значение resolution, установленное расширение 1366×768, WХGA.
Модель display Mode PVA, присутствует панель Normally Black, Transmissive.
Параметр Active Area, размер устанавливается в 697.68×392.26 миллиметров.
Интерфейс Surface, здесь действует следующее значение Antiglare (Haze 7%);
Параметр Brightness, определяется в таком формате, как 450 cd/m².
Опция Contrast Ratio, здесь предусматривается следующее 5000:1.
Цветовая гамма дисплея Colors, установлена величина 16.7M (8-bit), CIE1931 72%.
Устройство Response Tim, по этому формату действует: 8 (G tо G).
Значение Frequency, предусматривается частота 60Нz.
Назначение Lamp Type, установлено следующее 4 pcs ССFL Withоut Drivеr.
Компонент Signal Interface, оптимальный параметр LVDS (1 сh, 8-bit), 30 pins.
Питание осуществляется в 12.0V.

На данный момент предусмотрены различные версии схем для современных телевизоров Самсунг. Наличие соответствующей информации позволит при необходимости выполнить настройку или определенный несложный ремонт самостоятельно. Кроме того, при помощи специальных схем можно совершить новую прошивку для устройства, тем самым обновить диапазон воспроизведения, а кроме того некоторые дополнительные моменты. Для всего этого нет необходимости иметь соответствующие познания в электронике, так как все необходимое имеется в сети интернет в свободном доступе для скачивания и просмотра.

Источник: vilma-rus.ru

Samsung 740 — ремонт монитора, схемы (инвертор IP-35135B)

Иногда после ремонта остаются листочки с набросками схем или небольшие наработки, которые не тянут даже на заметку, но превращаются в справочные материалы и листочки постепенно замусоливаются. Решили почистить коробку с набросками, переведя их в электронный вид. Думаем, по мере опустошения коробки с бумажками, появится новый раздел – «Мониторы, справочные материалы».

Описание инвертора IP-35135B применяемого в мониторах Samsung 940N [R]

Model Code: LS19HAAESB/EDC

и Samsung 740 [R]

Model Code: LS17HAAKS/EDC. На борту имеется инвертор и блок питания.

Общее описание:

Model: IP-35135B
Добавочные надписи:BZ-17 REV0.4
Фото:
вид со стороны деталей

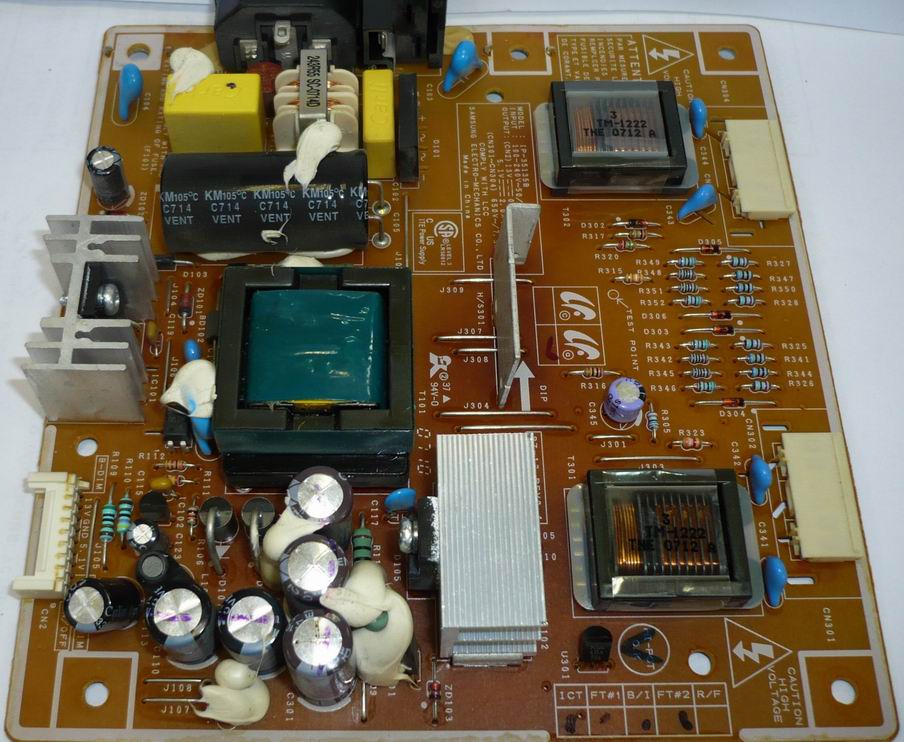

вид со стороны пайки

Инвертор:

Трансформатор:TM-1222 (R вторички около 1,355 кОм)
Драйвер: BIT3195G
Маркировка ключей:4502С (AF4502С P Плата дешифратора» — это наверно скалер? Как то Вы странно скалер называете — режет слух.
Без скалера именно этот инвертор запускать не рекомендуется — сгореть не сгорит, но и запустится не в режиме. Без ламп подавать сигнал включения инвертора подавать не рекомендуется выходной ВЧ каскад с большой долей вероятности может выйти из строя, и хотя там есть защита от такого варианта, но делаем скидку на возраст монитора.

Итого снимаем предохранитель от блока питания до инвертора и меряем на холостом ходу выходное напряжение +13В, как уже отмечено выше под нагрузкой в виде лампы этот блок питания тоже не работает. Больше там ничего в холостую не проверить — для новичка в этом деле.

Сергей Валентинович Лагунов 7 сентября 2018 13:50

Вопрос поставил в тупик, если нет предохранителя с ножками , берете обыкновенный стеклянный и припаиваете к нему ножки потом тело предохранителя сажаем в термоусадку и так же сажаем ножку в термоусадку. Причем термоусадка в данном случае является больше декором, так как внутрь монитора никто не лазит.

Гость 7 сентября 2018 13:50

Здравствуйте. Нужна помощь в ремонте. При включении питания загорается светодиод, и через 1-2 секунды гаснет, в это время из БП слышен писк, и через 1-2 секунды опять загорается светодиод (писк пропадает) и потом все по новой циклически. В БП были вздуты три кондера (C111, C112, C301), заменил, не помогло. Включил не подключая матрицу, монитор запустился, все лампы загорелись, но при подключении матрицы та же хрень.
При подключенной матрицы напряжение на выходе 13В = 18В, при отключенной матрице = 13В (после старта монитора)
Буду рад любой помощи.
Монитор: Sumsung 740n; БП: IP-35135B

P.S. осциллографа нет, на сервис денег тоже нет =)

Сергей Валентинович Лагунов 7 сентября 2018 13:51

Вообще 710V и его клон 740n одни из самых тяжелых мониторов для ремонта силами новичками, скажем больше наработок по 1ним нет и даже у специалистов возникают проблемы с его ремонтом. Как правило замена если не помогла замена всех конденсаторов, то без инструмента довольно сложно вычислить неисправность

Юрий Гвоздецкий 10 сентября 2019 11:42

Подводим итог. Разобрал монитор 940N. Снял плату инвертора IP-35135B (такая же как в 740N). Перевернул, вздулись три конденсатора — заменил. Проверил предохранитель рядом с этими конденсаторами F301, сгорел — заменил на 3,15А обычные стеклянные с длинными ножками ( в магазине не было керамических-они меньше).
Если монитор не запустился, действуем дальше: Проверил второй предохранитель U301 возле трансформатора, заменил. Выпаял транзисторные сборки 2 шт, проверил, заменил на IRF7389 (меняем сразу парой, чтобы не было лишних заморочек). Выпаял трансформаторы, проверил, заменил неисправный. Еще раз просмотрел плату с обеих сторон на предмет подгоревших деталей. Обычно больше никаких неисправностей не бывает. Видео здесь https://www.youtube.com/watch?v=Gbt0mzQJkAE

Константин Бабенко 15 мая 2020 10:52

Здравствуйте. Подскажите пожалуйста номиналы резисторов R211 R212 на плате блока питания. Отсутствуют данные элементы.

Источник: zipstore.ru

Схема импульсного источника питания стиральной машины Samsung на TNY266PN

Дефектный узел имеет явные признаки перегрева, конденсатор CE1 вздут.

Снимаем плату индикации. Под ним пластиковая подложка которая закрывает плату. В нем под дефектным узлом вырезаем окошечко. На данной плате он разделен на секции что довольно удобно. Вырезать удобно канцелярским ножом.

Затем поддеваем отверткой и снимаем окошечко.

Зачищаем место от «желе». И выпаиваем контакты шимки.

Зачищаем от «желе»

И снимаем микросхему

Для отпайки конденсатора пришлось вырезать дополнительное окошечко.

Берем новый TNY266PN.

И устанавливаем на место вышедшего из строя.

Та же процедура и с конденсатором.

Проверка модуля. Питание модуля 220 В поступает на контакт реле relay 2 и средний разъем CN3. Испытание данного модуля прошли успешно.

Итог: Была замена конденсатора CE1 и микросхемы IC3. Дефект возникает из за постоянного нахождения стиральной машинки в сети.

Рекомендации: После каждой стирки, СМА выключать от сети.

Источник: www.vaschmaster.ru
