Основные показатели
Телевизор выпускался в трех вариантах: с 21 лампой, 22 лампами и 23 лампами (включая кинескоп). Радиоканалы собраны по супергетеродинной схеме с раздельным усилением по промежуточной частоте сигналов изображения и звукового сопровождения. Размер изображения на экране кинескопа 18ЛК15 105х140 мм. Рассчитан на прием первого телевизионного канала.
«Т1-Ленинград» не имеет гнезд для подключения адаптера для проигрывания граммофонных пластинок.
Чувствительность телевизора при входном сопротивлении 75 Ом, по каналу изображения не хуже 1 000 мкВ, по каналу звукового сопровождения не хуже 800 мкВ.
Выходная мощность канала звукового сопровождения — 1,5 Вт.
Разрешающая способность по горизонтали в центре не менее 350 линий.
В телевизоре имеется один специальный динамик.
Потребляемая от сети мощность 280 Вт.
Наружные размеры футляра 365х675х335 мм. Вес 32 кг.
Высокочастотный блок состоит из усилителя высокой частоты на лампе Л1, смесителя на лампе Л2 и гетеродина на лампе Л3. Входное устройство телевизора представляет собой трансформатор, рассчитанный на подключение несимметричного фидера с волновым сопротивлением 75 Ом. Управляющая сетка смесительной лампы через трансформатор L3, L4 связана с анодным контуром УВЧ, а на катод этой лампы подается напряжение, генерируемое гетеродином лампой Л3, который собран по трехточечной схеме с индуктивной связью.
Что можно сделать из лампового телевизора? 10 идей.
Канал изображения. Канал сигналов изображения состоит из двух каскадов УПЧ (лампы Л4 и L5), детектора (лампа Л6) и видеоусилителя (Лампа Л7).
Частотная характеристика УПЧ формируется настройкой трех контуров, один из которых (L7,L7,C17,C18) имеет двухгорбую характеристику, а два других одногорбую. Контур L9,C23 — режекторный. С анодным контуром смесителя связан контур L12,L13C39, настроенный на промежуточную частоту звука.
Регулировка контрастности осуществляется переменным сопротивлением R20, с которого в цепь катода лампы Л4 подается положительное напряжение. Детектор на лампе Л6 собран по двухтактной схеме. Лампа Л7 — усилитель сигналов изображения. Дроссели Др2, Др3 и Др4 корректируют частотную характеристику усилителя сигналов изображения в области высоких частот.
Канал звукового сопровождения состоит из двухкаскадного усилителя промежуточной частоты (лампы L8 и Л9), ограничителя (лампа Л10), частотного детектора (лампа Л11) и двухкаскадного усилителя низкой частоты (лампы Л12 и Л13). Для улучшения качества звучания в усилителе низкой частоты применена отрицательная обратная связь.
Блок синхронизации. Левый триод лампы Л14 служит селектором, а правый — ограничителем импульсов синхронизации. Разделение импульсов синхронизации на строчные и кадровые производится при помощи дифференцирующей (R87, С86 и интегрирующей (R71,C75, R70, R69, С77) цепочек.
Развертывающие устройства. Кадровая развертка в телевизоре состоит из блокинг-генератора, генератора напряжения пилообразно-импульсной формы (лампа Л15) и усилителя (лампа Л16) с дроссельным выходом.
Урок №48. Радиолампа
В строчной развертке в качестве блокинг-генератора и разрядной лампы также использован двойной триод (лампа Л17).
Выходной каскад строчной развертки на лампе Л18, являющийся генератором пилообразного тока, при помощи трансформатора Tp5 связан со строчными отклоняющими катушками. На этом же трансформаторе имеется специальная демпферная обмотка, соединенная с лампой Л20.
Питаниe анода кинескопа производится импульсным выпрямителем на лампе Л19.
Низковольтный выпрямитель собран на двух кенотронах Л21 и Л22, соединенных параллельно.
В телевизоре использована высокоомная фокусирующая катушка Кф, включенная между плюсом анодного напряжения и шасси. Катушка подмагничивания громкоговорителя Др8 вместе с конденсатором С69 образует дополнительную ячейку фильтра в анодной цепи канала звукового сопровождения.
Принципиальная схема телевизора «Т1-Ленинград»
Вариант с 23 лампами
| Экранный вариант | Принтерный вариант |
Схема в формате DjVu (285 kb) О формате DjVu
Фрагмент схемы с 22 лампами
| Экранный вариант | Принтерный вариант |
Расположение ламп и деталей на шасси телевизора «Т1-Ленинград»
Страница создана . 01.10.2001 21:16:28
Последнее изменение . 07.05.2023 22:12:08
Последнее обращение . 07.05.2023 20:30:26
Показов страницы с 09.07.2003 10:45:11 . 19189
Источник: www.oldradio.ru
Ламповый УНЧ для комбика по мотивам 70-х. Часть 1.
Внимание! В связи с ошибкой подключения элементов в катодной цепи выходных ламп, допущенной мною при рисовании схемы для публикации, неправильная схема удалена, в публикацию вставлена исправленная схема.
Спасибо Vedrofap за подсказку…
Полный размер
Небольшое «лирическое» (ностальгическое) отступление (повторное)…
Не ошибусь, если скажу, что все мои сверстники (родившиеся в конце 50 и в 60-х годах прошлого века) не миновали увлечения рок-группами или вокально-инструментальными ансамблями (ВИА), как их тогда называли в СССР. Изготавливали самодельные электрогитары, паяли усилители, делали колонки. Особым «писком» считалось, если в самодеятельной группе было оборудование, отдаленно напоминавшее оборудование с фотографии, например, группы Beatles.
Вот и меня несколько лет назад что то толкнуло вспомнить юность и на старости лет «сваять» комбик для домашнего использования, что бы было как в рекламе: «тот самый запах, тот самый вкус…», на двух 8 дюймовых динамиках (громкоговорителях) и обязательно ламповый.
Полный размер
Реализацию задуманного начал с ревизии содержимого «гаражных закромов», в результате которой выяснилось, что в наличие имеется:
— электронные лампы 6П3С, 6П14П, 6Н2П, 6Н1П, в том числе с маркировкой ЕВ;
— силовой трансформатор, габаритной мощностью около 60 Вт, от ламповой радиолы 60-х или 70-х годов и дроссель от лампового телевизора;
— выходной трансформатор для двухтактного (РР) УНЧ от радиолы «Ригонда», для нагрузки 8 Ом;
— россыпью ламповые керамические панельки, в том числе не паянные, сопротивления необходимых номиналов, мощностью 0,5, 1, 2 Вт, конденсаторы и пр.
Усилитель решил выполнить по двухтактной (РР) схеме, с использованием в качестве выходных ламп 6П14П, так как именно на работу с такими лампами и в таком включении был предназначен найденный в гаражных развалах выходной трансформатор от радиолы «Ригонда», а в предварительных каскадах 6Н2П. Шасси решил изготовить из металлического профиль сечением 100х48 мм для крепления гипсокартона.
После измерения всех габаритных размеров трансформаторов, ламп, ламповых панелек и т.д. получил, в первом приближении, компоновочный чертеж будущего усилителя:
При разработке принципиальной схемы УНЧ использовал материалы различный сайтов по гитарной электронике, в том числе сайта известного в России производителя гитарного оборудования Александра Ерасова.

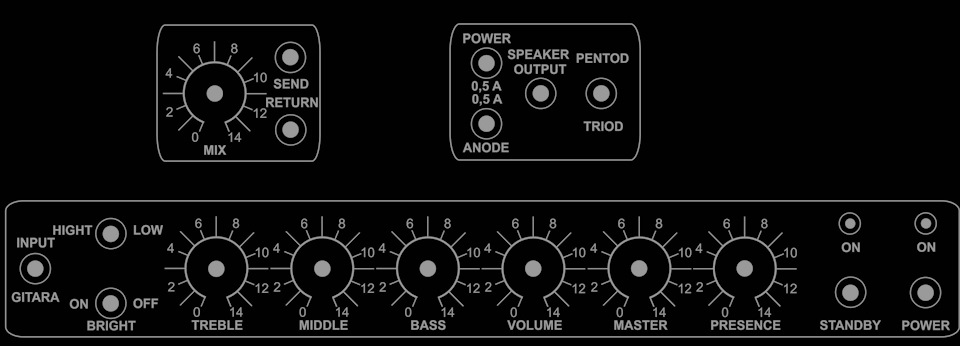

После окончательной проработки принципиальной схемы разработал дизайн лицевой панели УНЧ и расположение органов управления (представлено фото окончательного варианта лицевой панели УНЧ).
Полный размер
Шасси изготовил из металлического профиля 100х48 мм (для гипсокартона), соединения выполнил на заклепках. При этом столкнулся с фактом, что, применяя даже самые короткие (из имеемых) заклепки для соединения тонкого листового металла, внешний вид соединения, особенно с внутренней стороны, имеет не самый презентабельный вид.
Полный размер

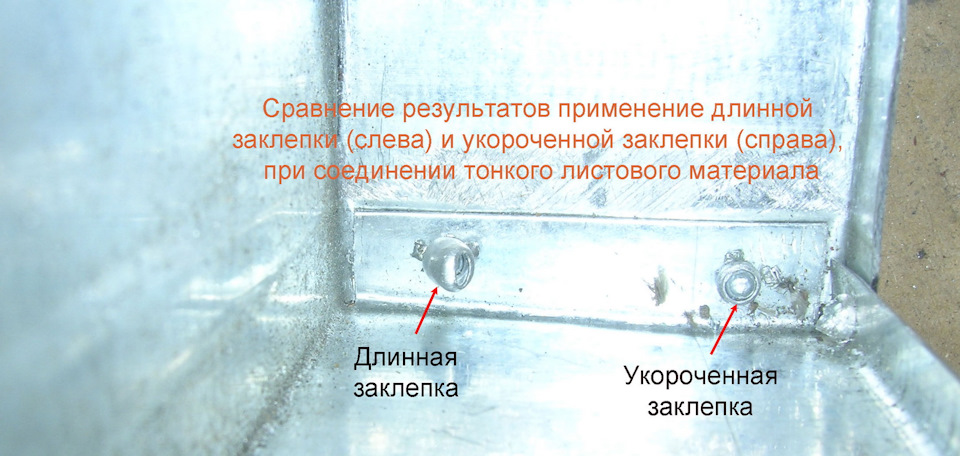

Так как заклепок требовалось много, то прямо в процессе работы над шасси УНЧ, было изготовлено приспособление для укорачивания заклепок (смотри на этом сайте публикацию www.drive2.ru/c/532755715928884624/). После укорачивания заклепок соединение приобрело «товарный» вид.
Вот некоторые фото процесса начала изготовления УНЧ:
— гибка и соединение боковых панелей шасси
Полный размер

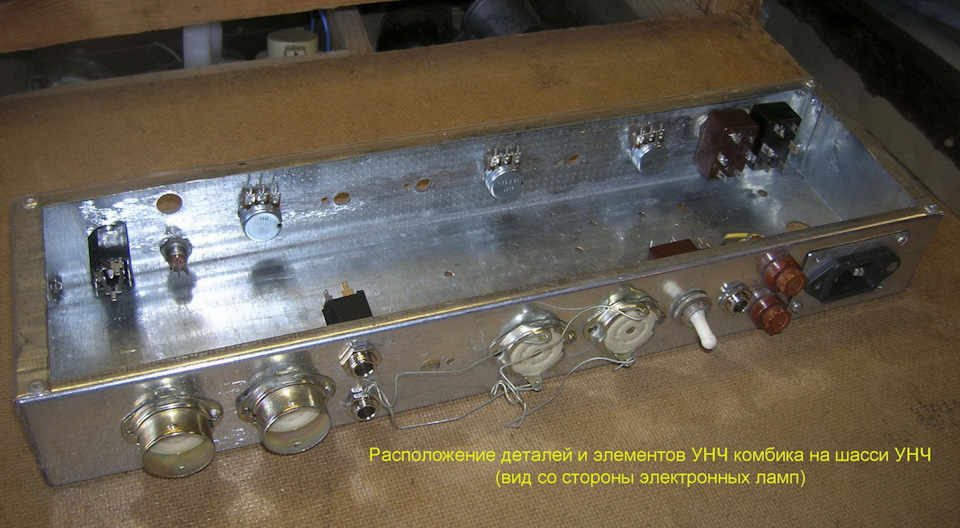

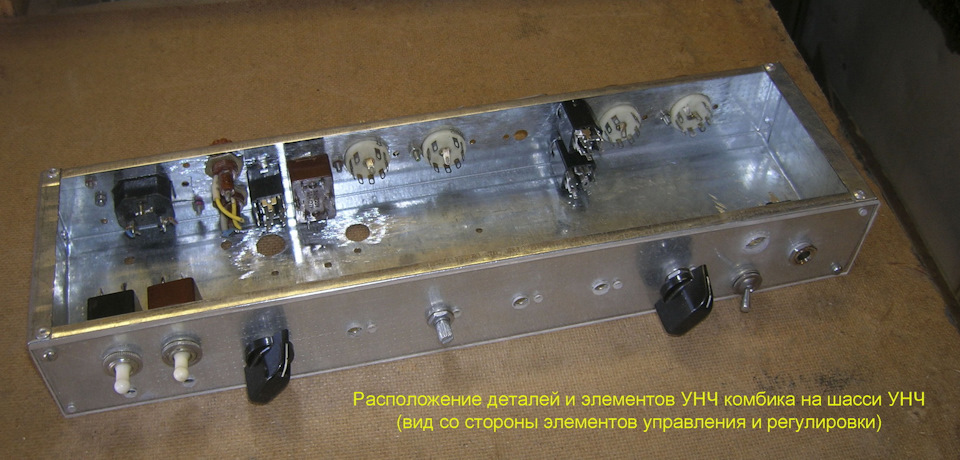

— крепление корпусных элементов УНЧ на изготовленном шасси
Полный размер
Прежде чем продолжить, остановлюсь на моей принципиальной ошибке – при обнаружении в «гаражных закромах» силового и выходного трансформаторов я не проверил их исправность и все габаритные и монтажные расчеты, да и изготовление шасси сделал на этом основании. В результате, когда дело дошло до их подключения выяснилось, что оба трансформатора неработоспособны (силовой греется, похоже на межвитковое замыкание, а у выходного исправна только одна половина первичной обмотки).
Поиск (это происходило в 2012-2013 году) аналогичных по габаритам и мощностям трансформаторов положительных результатов не дал (в том числе и на Авито). Обратился к Александру Ерасову, в раздел его сайта «сделай сам», где и были найдены трансформаторы, подходящие мне как по габаритам, так и по назначению. Доставку обеспечила почта России…
После получения трансформаторов переработал принципиальную схему усилителя, которая приобрела следующий вид:
Полный размер
Схема даже слегка упростилась, что связано с применением конкретных трансформаторов (как по питанию, так и выходного). В связи с применением других трансформаторов возникла необходимость изменения размещения их на плате и выбора способа их крепления. Также пришлось перерабатывать монтажные платы УНЧ, так как в схеме появился источник фиксированного смещения (в первоначальной схеме его не было), что потребовало разработки соответствующей монтажной платы. По результатам получил следующие чертежи:
Полный размер
Сравнительные размеры выходного трансформатора ТП 25-960Р (от Ерасова) и спичечного коробка:
Полный размер

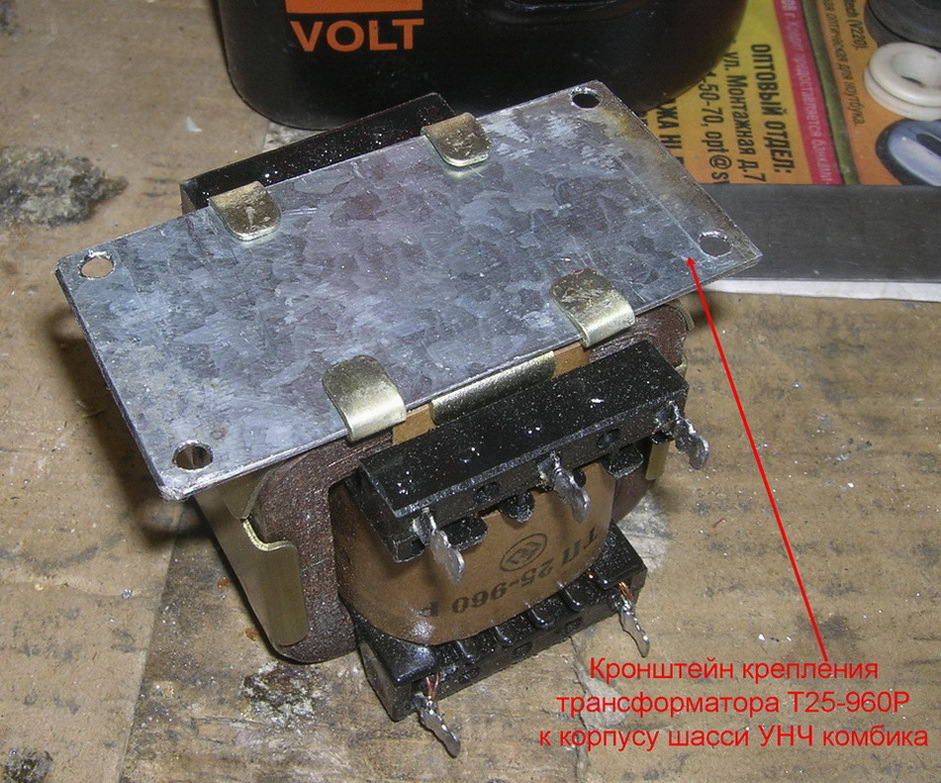

Выбор способа крепления выходного трансформатора:

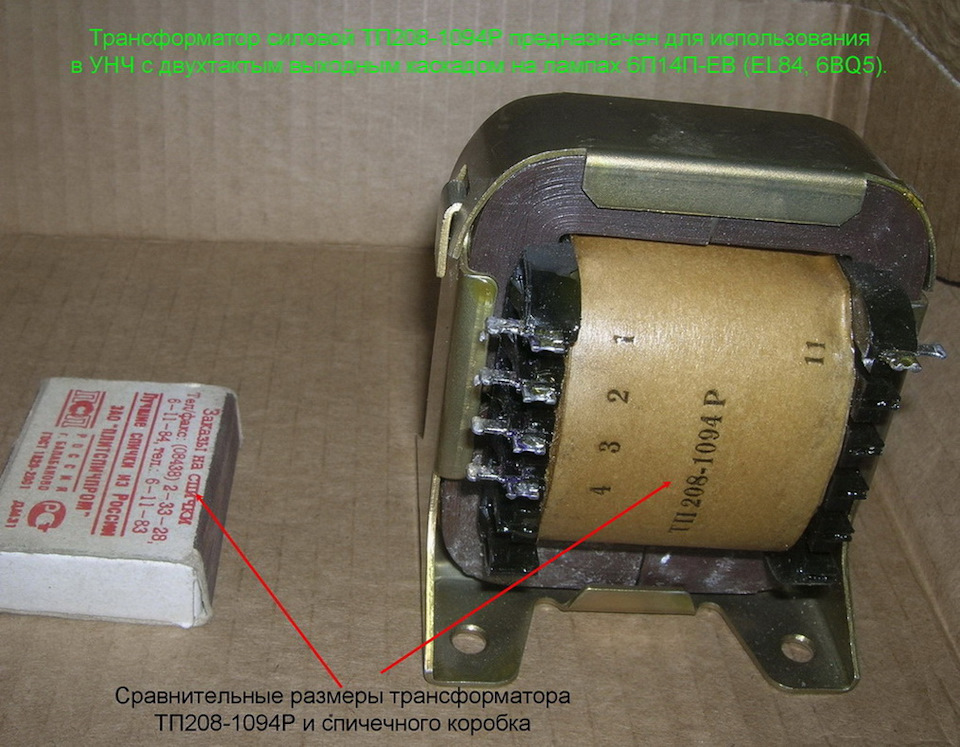

Сравнительные размеры трансформатора питания ТП 208-1094Р и спичечного коробка:
Полный размер
Из груды металла и россыпи элементов и деталей конструкция начинает приобретать вид что-то похожего на УНЧ.
Полный размер

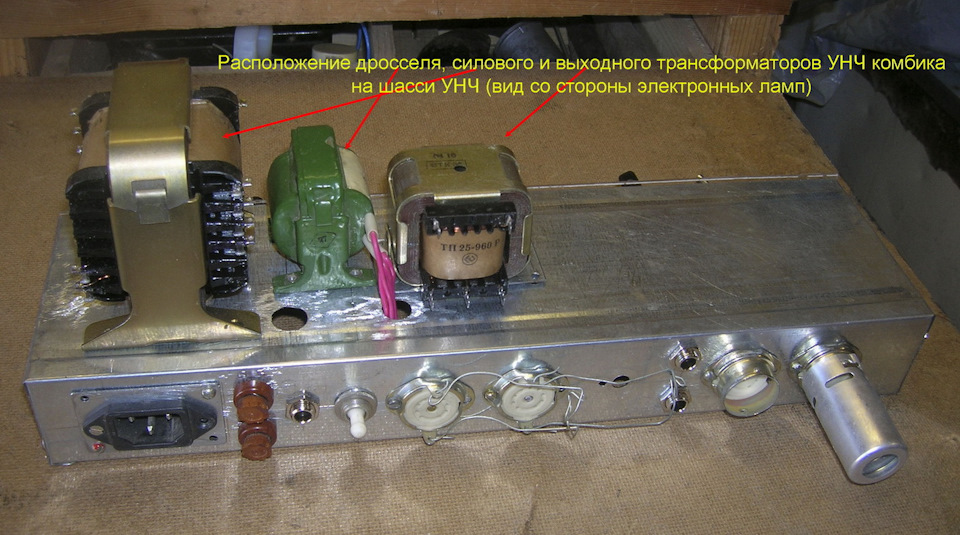

«Примерка» новых трансформаторов к ранее разработанному шасси. От дросселя впоследствии пришлось отказаться (не помещался в запланированном для этого месте):
Полный размер

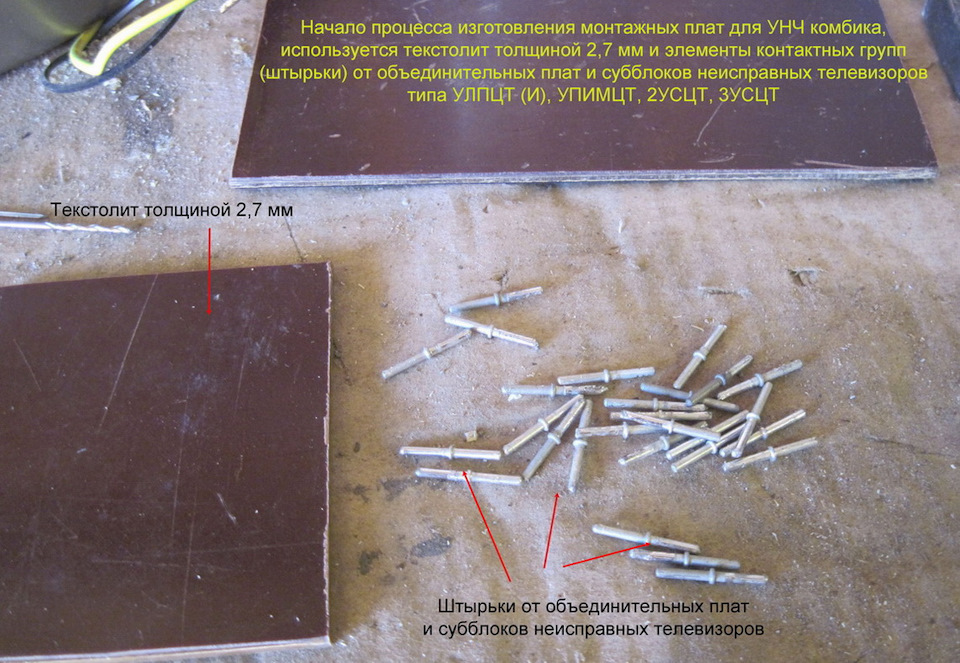

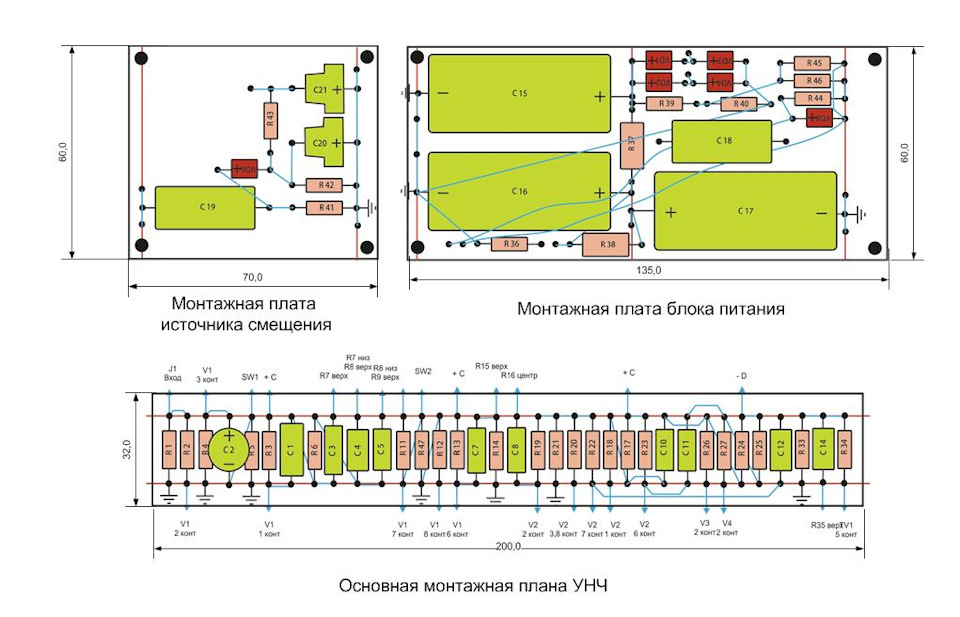

Приступил к изготовлению монтажных плат из листового гетинакса (текстолита) толщиной 2,7 мм. В качестве элементов контактных групп использовал штырьки, демонтированные с объединительных плат и субблоков неисправных телевизоров типа УЛПЦТ, УЛПЦТ (И). УПИМЦТ, 2УСЦТ, 3УСЦТ. Процесс изготовления прост и из представленных фото вполне понятен.
Полный размер
Готовые (без деталей) для начала пайки монтажные платы.
Источник: www.drive2.ru
Простой FM-УКВ конвертер для старого радиоприёмника своими руками
Радиоприемник Ранее сделал своими руками простой громкоговорящий радио приемник с низковольтным питанием 0,6-1,5 Вольта стоит без работы. Время идёт. Замолчала радиостанция «Маяк» на СВ диапазоне. Приемник из-за своей низкой чувствительности днем никакие радиостанции уже не принимал. Но вот при модернизации китайского радиоприемника обнаружил микросхему TA7642.
В этой похожей на транзистор микросхеме размещен УВЧ, детектор и система АРУ. Подключил к микросхеме УНЧ на одном транзисторе и получил высокочувствительный громкоговорящий радиоприемник прямого усиления с питанием от батареи 1,1-1,5 Вольта.
Описание схемы работы радиоприемника
Работа схемы простого радиоприемника прямого усиления следующая:
Схема радиоприемника
- Радио сигнал наведенный на магнитной антенне поступает на вход 2 микросхемы TA7642. Сигнал на микросхеме усиливается, детектируется и подвергается автоматической регулировке усиления.
- Питание и съем низкочастотного сигнала осуществляется с вывода 3 микросхемы. Резистор 100 кОм между входом и выходом устанавливает режим работы микросхемы. Микросхема критична к поступающему напряжению. От напряжения питания зависит усиление УВЧ микросхемы, избирательность радиоприема по диапазону и эффективность работы АРУ.
- Питание ТА7642 организовано через резистор 470-510 Ом и переменный резистор номиналом 5-10 кОм. При помощи переменного резистора выбирается наилучший режим работы приемника по качеству приема, а также регулируется громкость.
- Сигнал низкой частоты с ТА7642 поступает через конденсатор емкостью 0,1 мкФ на базу n-p-n транзистора и усиливается. Резистор и конденсатор в цепи эмиттера и резистор 100 кОм между базой и коллектором устанавливают режим работы транзистора.
- Нагрузкой специально в данном варианте выбран выходной трансформатор от лампового телевизора или радиоприемника. Высокоомная первичная обмотка при сохранении приемлемого КПД резко снижает ток потребления приемника. Ток потребления не превысит на максимальной громкости 2 мА.
- При отсутствии требований по экономичности можно включить в нагрузку громкоговоритель сопротивлением ~30 Ом, телефоны или громкоговоритель через согласующий трансформатор от транзисторного приемника.
- Громкоговоритель в приемнике установлен отдельно. Здесь будет работать правило, чем громкоговоритель больше, тем звук громче, для данной модели использована колонка из широкоформатного кинотеатра :). Питается приемник от одной пальчиковой батарейки 1,5 Вольта. Так как дачный радиоприемник будет эксплуатироваться вдали от мощных радиостанций, предусмотрено включение внешней антенны и заземления. Сигнал с антенны подается через дополнительную катушку намотанную на магнитной антенне.
Донор ТА7642
Детали на плате
Пять выводов сплаты
Плата на шасси
Тыльная стенка Корпус радиоприемника
Простой ламповый приёмник своими руками
Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе 6Ж3П или 6Ж5П.
В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм.
L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.
Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону.
После того как схема правильно собрана её настраивают.
Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2.
Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.
Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.
Приемники УКВ (FM) диапазона
Радиолюбительский ЧМ приемник на диапазон частот 430МГц
Развитие любительской радиосвязи на УКВ с применением узкополосной ЧМ сдерживается, как отмечалось в [1], в первую очередь отсутствием простых конструкций УКВ ЧМ приемников, передатчиков и трансиверов. Описываемый приемник благодаря применению в нем детектора с фазовой автоподстройкой частоты …
Сверхрегенеративный FM (УКВ) радиоприемник на транзисторе ГТ313
Схема сверхрегенеративного радиоприемника FM (УКВ) диапазона на одном германиевом транзисторе ГТ313Б. Диапазон принимаемых частот лежит в пределах 90-150 МГц, также данный FM радиоприемник можно перестроить и на УКВ диапазон 65,9 — 74 МГц. Принципиальная схема Принципиальная схема содержит …
Экономичный КВ-УКВ радиоприемник на транзисторах (9-22 мГц, 65-108 мГц)
В настоящее время экономичность радиоприемников приобретает все большее значение. Как известно, многие промышленные приемники экономичностью не отличаются, а между тем во многих населенных пунктах страны долговременные отключения электроэнергии стали уже обычным явлением. Стоимость элементов…
Самодельный простой однотранзисторный УКВ ЧМ приемник
Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке. Принципиальная схема УКВ ЧМ радиоприемника на транзисторе П416 …
Схема УКВ ЧМ радиоприемника на транзисторе ГТ311 (64-73 МГц)
Самый простой УКВ ЧМ приемник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приемника показана на рисунке 1. Сигнал принимается антенной W1, роль которой может выполнять отрезок монтажного…
Простой УКВ приемник 88-108 МГц на микросхеме TDA7020 (TDA7021)
Приемник предназначен для приема передач в УКВ-диапазоне 88-108 МГц. Он построен на интегральной микросхеме TDA7020 (TDA7021). Эта микросхема имеет в своей структуре все блоки приемника FM:усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной частоты, демодулятор и систему…
УКВ стерео тюнер на микросхемах TDA7020, МС1310
Этот приемник предназначен для приема стереофонических программ в диапазоне 66-73 МГц. ‘Сердцем’ тюнера является интегральная микросхема TDA7020 (TDA7021). Эта микросхема имеет в своей структуре все блоки приемника FM: усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной…
УКВ радиоприемник на микросхемах UL1042, UL1219, UL1482
Описываемый радиоприемник позволяет принимать одну из станций, работающих в УКВ-диапазоне. Приемник состоит из следующих блоков: каскада УКВ, построенного на транзисторе Т1 и интегральной микросхеме US1 (UL1042), усилителя промежуточной частоты, построенного на микросхеме UL1219, а также…
УКВ приемник с сенсорным управлением
В этой статье предлагается УКВ приемник, рассчитанный на работу е ультракоротковолновых диапазонах 65,8…73 (УКВ1) и 100…108 МГц (УКВ2). В отличие от ранее публиковавшихся на страницах журнала конструкций, он имеет и плавную, и фиксированную настройку на УКВ радиостанции. Принципиальная схема…
Суперсверхрегенеративный УКВ радиоприемник на лампе 6Ф1П
Удовлетворительный прием близко расположенных УКВ ЧМ радиостанций обеспечивает сверхрегенератор, имеющий большое усиление. Но при работе подобное устройство излучает сильные помехи, мешая соседним радиоприемникам. Приходится применять усилитель высокой частоты, заградительные …
