Телевидение — востребованный способ оперативно получить актуальную информацию и отвлечься от рутины. Телевизоры есть в каждом доме, обеспечивая интересный досуг каждому члену семьи. В некоторых квартирах их установлено даже несколько штук для удовлетворения индивидуальных предпочтений, что обуславливает необходимость приобрести антенный разветвитель. Как эфирное, так и кабельное телевещание осуществляется через специальный коаксиальный кабель. Его необходимо подключить сразу к нескольким устройствам для обеспечения качественной и одновременной передачи сигнала.
Антенный разветвитель: определение, разновидности и назначение
Антенный разветвитель представляет собой пассивное устройство, позволяющее решить проблему разводки кабеля на несколько телевизоров. Существует три основных разновидности разветвителей:
- сплиттеры или делители;
- сумматоры (диплексеры);
- ответвители или тапы.
Сплиттеры
Сплиттеры представляют собой разветвители, позволяющие разделять телевизионный сигнал на несколько выходов. При мощности телесигнала в 12 дБ ТВ-разветвитель такой конструкции делит его на количество подключенных устройств (при 2 подключенных выходах — по 6 дБ, при 3 — по 4 дБ и т.д.). ТВ-сплиттеры оптимальны для одновременного подключения двух-трех телевизоров. При большем количестве телевизоров целесообразнее приобрести сплиттер активного типа, дополнительно оборудованный усилителем.
ДЕЛИТЕЛИ И ОТВЕТВИТЕЛИ ТВ СИГНАЛА, в чем разница?Как сделать разводку тв кабеля?
Диплексеры
Диплексер — вид антенного разветвителя, который предназначен для совмещения сигналов разного диапазона (чаще спутниковой и обычной телевизионной антенны). Встроенные в конструкцию фильтры минимизируют наличие помех при передаче сигнала. Также нивелируется вероятность потери мощности телевизионного сигнала. Диплексеры работают и по обратному принципу, позволяя разъединять полученные телесигналы, подключая кабельное или эфирное вещание на несколько телевизоров.
Антенные тапы
Ответвители (тапы) используются для распределения сигнала абонентам во внутридомовой разводке. Конструкция изделия отличается наличием нескольких входов, количество которых равняется количеству подключаемых телевизоров и антенн. Преимуществами такой разновидности распределителя телевизионного сигнала считается широкий рабочий диапазон (от 5 до 1000 МГц) и нормированный коэффициент затухания (от -6 до -28 Дб), что позволяет выровнять уровень сигнала в создаваемой сети.
Как выбрать антенный разветвитель
Перед приобретением антенного разветвителя следует определить тип сигнала. Для цифрового и спутникового вещания частота передачи различается (1ГГц и 2,5 ГГц соответственно). Дополнительно спутниковый сплиттер должен быть оснащен специальным усилителем PowerPass, передающим питание на головку антенны. Если цифровой разветвитель не может передать сигнал на спутниковые приемники, то устройство с повышенной частотой трансляции можно настроить под аналоговое или цифровое телевидение.
Сплиттер,делитель,разветвитель или ответвитель?!что взять для:цифрового,кабельного,спутникового ТВ.
На качество трансляции сигнала ТВ-разветвителями влияет уровень затухания сигнала (чем меньше показатель, тем ниже потеря мощности). Производитель размещает, как правило, данную информацию на корпусе сплиттера. Обратить внимание следует и на изготовителя устройства: известный бренд гарантирует качество и долговечность работы, тогда как китайские подделки передают сигнал гораздо хуже. Важно учитывать количество подключаемых телевизоров — при наличии более трех устройств следует дополнительно приобрести усилитель. Широкий ассортимент ТВ-разветвителей представлен здесь https://www.tvbs.ru/deliteli-tv-signala.html.
Как подключить несколько телевизоров к одной антенне
Качественная передача сигнала зависит и от правильности подключения антенного кабеля к разветвителю. Для выполнения задачи можно вызвать специалистов, которые в короткие сроки подсоединят сплиттер и обеспечат высокий уровень вещания на нескольких телевизорах. Но, при условии обладания минимальными навыками в сборке радиотехники, проблему разветвления сигнала можно решить самостоятельно, соблюдая этапы выполнения работ.
Подготовка кабеля и подсоединение к сплиттеру
Перед началом работы важно отключить все приборы от электросети для предотвращения вероятности бытового травматизма. Чтобы подсоединить коаксиальный кабель к разъему сплиттера или диплексера, следует выполнить такие этапы:
- аккуратное удаление верхнего слоя изоляции (оплетку необходимо сохранить в целости);
- снятие внутренней изоляции примерно на 1 см длины кабеля;
- установка коннектора (F-разъема) поверх оплетки (проводки не должны касаться центральной жилы ввиду риска короткого замыкания);
- обжим кабеля муфтой и фиксация гайкой;
- подсоединение конструкции к выходу разветвителя.
Основные рекомендации по подключению к разветвителям
Для подсоединения телевизоров к сигналу антенны нужно предусмотреть достаточную длину коаксиального кабеля, равную расстоянию до подключаемого устройства. Рекомендуется спрятать шнур под плинтус или просверлить отверстие в смежной стене для сокращения расхода провода. Последний этап работ — проверка качества сигнала.
Если картинка или звук искажены, стоит проверить качество соединения кабеля с диплексером или переделать обжимку. При перспективе подключения дополнительных ТВ-устройств к сплиттеру необходимо приобрести аналог с увеличенным количеством разъемов. На свободные гнезда устанавливаются балластовые резисторы с сопротивлением 75 Ом.
Установка разветвителя телевизионного сигнала нивелирует необходимость приобретения нескольких антенн для каждого телевизора, что экономит в конечном итоге и денежные средства вашего семейного бюджета. Правильный выбор подходящего устройства и соблюдение ключевых рекомендаций по подсоединению кабеля к диплексеру — залог качественной трансляции видеосигнала даже в весьма отдаленной местности.
Источник: we-it.net
Как правильно вставить телевизионный кабель. Порядок подключения телевизионного кабеля к штекеру, антенне, разветвителю. Соединение телевизионного кабеля со штекером
Антенные разветвители – это специальные изделия, которые используются в случае, если в помещении находится несколько ТВ-приемников и между ними необходимо согласовать и раздать сигнал. Сплиттеры (их еще могут называть крабами) бывают с усилителем и без, второй тип позволяет осуществить частотное разъединение каналов между минимум 3 бытовыми приборами. Большинство делителей оснащено специальной защитой от неправильного напряжения, которое появляется во время грозы. Выбор антенных разветвителей – это ответственный шаг, и разобраться в этом деле поможет рейтинг самых лучших и надежных изделий.
Какие бывают
В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.
Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

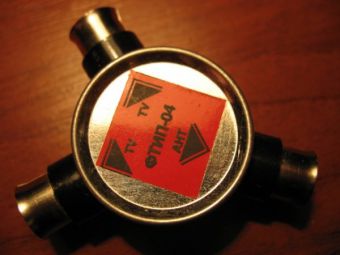

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.
Популярные ТВ сплиттеры:
- RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
- TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
- Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).
Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.
Антенный разветвитель своими руками
Схема антенного разветвителя не содержит ничего сложного, и сделать его самостоятельно технически вполне возможно. Любой делитель состоит из моста с ферритовым трансформатором и конденсаторами. Но стоит ли это так усложнять? Изготовленное устройство будет подходить только для разделения сигнала аналогового телевидения, а ферритовые кольца можно найти только в специализированных магазинах.
Имеет смысл конструктивно доработать недорогой антенный разветвитель китайского производства или переделать пассивный делитель в активный. Многие китайские ноунейм-производители экономят на установке дополнительных резисторов и SMD-конденсаторов. Наилучшим вариантом будет покупка делителя проверенных брендов, таких как Alda, Rexant или Lans.
Как выбрать
Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:
- какую частоту имеют принимаемые каналы;
- какое количество телевизоров планируется подключать;
- сечение кабеля по диаметру;
- насколько опытен установщика.
План действий в процессе выбора:
- Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
- Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
- Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
- Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
- Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
- Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
- Производя покупку важно не спутать сплиттер с диплексором или ответвителем.
Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.
Характеристики сплиттеров
При покупке антенного разветвителя особое внимание надо обратить на его характеристики, от которых зависит качество изображения и звука телевизионных приёмников, подключенных к нему. Помехи или нечеткое изображение нивелируют все удовольствие от просмотра телепрограмм. Следует учитывать несколько важных факторов.
Пропускная способность
Этот параметр определяет диапазон частот, в котором может работать устройство. Каждому номеру телевизионного канала соответствует определённый участок частот телевизионного сигнала, в пределах которого осуществляется вещание.
Величина частоты постепенно увеличивается по мере увеличения номера телевизионного канала. ГОСТ предусматривает наличие 60 каналов. Зарезервировано ещё 9 каналов, расположенных на самых высокочастотных участках диапазона. В интернете можно найти таблицу соответствия частот номерам каналов, принимаемых телевизором.
Для приёма эфирного ТВ полоса пропускания антенного разветвителя должна быть не менее 1000 МГц. Если же делитель предназначен для сигналов спутникового телевидения, то верхняя граница полосы пропускания должна быть не менее 2500 МГц.
Уровень затухания
Параметр определяет величину, на которую уменьшается сигнал при прохождении его через делитель. Величину затухания можно узнать, изучив этикетку на корпусе сплиттера телевизионного. Уровень затухания измеряется в децибелах (дБ). Считается, что для антенного разветвителя на два телевизора затухание 3—3,5 дБ является допустимой величиной.
На величину этого параметра влияет правильный расчёт величин элементов его внутренней схемы и использование устройств, повышающих защищённость устройства от внешних электромагнитных излучений. Большое влияние оказывает качество монтажа.
Посоветуйтесь с консультантом при покупке готового изделия. Он предложит антенный разветвитель от известного надёжного производителя, которые зарекомендовали себя безотказной работой и положительными отзывами покупателей. При сравнении различных моделей выбирайте ту, у которой уровень затухания наименьший.
Наличие высокочастотного усилителя
Делитель антенный делит входной сигнал на величину, зависящую от количества потребителей, которые подключены к его выходным разъёмам. Если делитель имеет не задействованные в текущий момент выходы, то к ним надо подключить нагрузку, величина сопротивления которой равна величине волнового сопротивления антенного коаксиального кабеля. Для бытовых телевизоров эта величина составляет 75 Ом. Таким образом, величина уровня затухания антенного делителя будет такой, какая указана в паспорте на него. Если этого не сделать, то она возрастёт, что, в свою очередь, может привести к снижению качества изображения.
Если количество выходов у делителя велико, а уровня входного сигнала недостаточно для удовлетворительного приема, необходимо купить делитель антенный со встроенным высокочастотным усилителем телевизионного сигнала. Элементы усилителя (транзисторы) для работы требуют подключения внешнего питания. Обычно это розетка квартирной сети переменного тока.
Этот встроенный усилитель компенсирует потери, связанные с перераспределением мощности входного ТВ-сигнала между потребителями. Кроме того, усилитель компенсирует затухание сигнала в телевизионных кабелях, которые будут проложены для подключения новых телевизоров.
Как подключить
Существуют различные способы подключения:
- сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
- прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
- устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
- сплиттеры, которые предполагают пайку.
А сама технология подключения включает несколько несложных этапов:
- Определиться с соответствующей поверхностью и закрепить на ней разделитель.
- Убрать затычки с каждого разъема на антенном разделителе.
- С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
- Подключить общий телевизионный кабель.
Весь процесс занимает от силы четверть часа.
Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).
Устройство кабеля
В центре телекабеля расположен медный провод диаметром 0,3-1 мм. Вокруг него находится полиуретановая изоляция, отделяющая центральную жилу от экрана из алюминиевой фольги и медной оплётки. Кабеля с оплёткой без фольги не соответствуют современным стандартам передачи сигнала.
Вся конструкция защищена от внешних воздействий и ультрафиолета полихлорвиниловой или полиэтиленовой оболочкой.
Внешний диаметр должен быть не менее 6-8 мм, а при прокладке рядом с электропроводкой – 10 мм. Изгибать его под прямым углом нельзя, рекомендуемый радиус – больше 5 см.
Когда изображение перестало удовлетворять
Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.
Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.
Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:
- При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
- Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
- Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.
Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.
Ошибки при подключении
Начну пожалуй с того что приведу самые распространенные промахи при соединении кабеля. При монтаже штекера надо сразу обращать на это внимание, чтобы исключить поиск неисправности в последующем.
- Внутренняя сторона фольги не проводит электрический ток, это основа на которую напылён алюминий. При завороте его поверх оплетки контакта с F-разъемом не будет. Поэтому его лучше удалить или развернуть обратной стороной.
- При завороте оплетки следует обращать внимание чтобы все жилы оплетки были убраны и не могли коснуться центральной жилы, так как это приводит к короткому замыканию. В данном случае если в приставке нет защиты от короткого замыкания в кабеле, это может привести к ее выходу из строя.
- При обжатии некоторых видов штекеров не следует делать этот слишком сильно так как это так же может привести к короткому замыканию между центральной жилой и экраном (оплеткой).
Правила укладки провода
При выполнении задачи учитываются правила:
- Укладка кабеля выполняется подальше от бытовой проводки. Не допускается прокладка электроцепей рядом с мощным электрооборудованием.
- При подключении и прокладке заранее продумывается длина кабеля. Число соединений на линии — минимальное.
- Для прокладки используются исключительно заводские соединительные штекеры и разветвительные устройства.
- Пересечение кабелей с силовыми контурами допускается исключительно под углом 90 градусов.
- Нельзя сворачивать проводник в витки, а также загибать кабель.
- В распределительной коробке процедура соединения выполняется исключительно методом пайки. Проводник нельзя сильно оголять.
Источник: kupit-utyug.ru
Как выбрать антенный разветвитель
Разветвители, используемые для подключения к одной антенне нескольких телевизоров, отличаются друг от друга рядом параметров. При выборе такого устройства следует руководствоваться частотами принимаемых каналов, количеством телевизоров, толщиной кабеля и даже навыками установщика.
Статьи по теме:
- Как выбрать антенный разветвитель
- Зачем нужен сплиттер
- Как подключить три телевизора к одной антенне
Инструкция
Если ваш телевизор может показывать через меню частоты принимаемых каналов, узнайте эти данные обо всех программах, которые вы принимаете. Найдите канал с наибольшей частотой. Выбирая разветвитель, убедитесь, что верхняя граница диапазона у него больше этой частоты. При отсутствии в телевизоре функции показа частоты полезно взять у друзей на время аппарат, обладающий такой возможностью.
Количество выходов у разветвителя должно превышать число имеющихся у вас телевизоров. Если в некоторых из комнат у вас телевизионные приемники отсутствуют, полезно взять устройство «на вырост» с дополнительными выходами. Со временем, возможно, вы приобретете телевизоры и для этих комнат.
Обратите внимание на такой параметр, как затухание. Выражается оно в децибелах. Его значение указано на корпусе разветвителя или в его инструкции. Чем оно меньше, тем лучше.
Заранее решите, как и где вы будете устанавливать разветвитель. Крайне желательно закрепить его на стене, а не оставить держаться на одних кабелях — так и надежнее, и красивее. В этом случае на приборе должны иметься крепежные отверстия. Если устройство будет располагаться на видном месте, оно должно иметь эстетичный внешний вид. В случае же, если вы собираетесь устанавливать разветвитель внутри широкого кабельного короба, он должен иметь минимальные габариты.
Способ подключения устройства выбирайте в соответствии с типами применяемых кабелей, а также наличием у вас навыков пайки. Разветвитель с винтовыми зажимами совместим с кабелями любых диаметров, а пайки не требует. Не понадобится она и для установки прибора с резьбовыми соединителями, но кабели к нему можно подключить только тонкие.
При наличии навыков пайки купите разветвитель, рассчитанный на подключение именно таким способом. Наконец, устройство, оборудованное коаксиальными гнездами (как на телевизоре), можно подключить к любым кабелям, используя обычные антенные штекеры. Сами штекеры приобретите в том же магазине, а тип их выберите в зависимости от наличия навыком пайки (некоторые из них допускают присоединение кабеля при помощи винтов).
Не перепутайте при покупке разветвитель с другим устройством похожего назначения: объединителем или разделителем сигналов различных диапазонов. Некоторые старые телевизоры имеют раздельные входы для антенн метрового и дециметрового диапазона. Рядом с таким аппаратом придется расположить разделитель сигналов, позволяющий подключить оба входа к одному антенному кабелю.
Видео по теме
Обратите внимание
Перед подключением обесточьте все телевизоры и подключенные к ним источники сигнала.
