Для вхождения в сервисный режим включают телевизор, прогревают его около 15 мин, а затем одновременно нажимают кнопку RECALL (+) на пульте дистанционного управления (ПДУ) и кнопку уменьшения громкости на передней панели телевизора. Телевизор перейдет в сервисный режим, а на его экране появится надпись СНК.
Для вхождения в режим регулировок нажимают кнопку выбора функции (FUNC) на передней панели телевизора. После этого на экране отобразится первый регулировочный параметр — COLOUR (регулировка цветности). Изменение значения выбранного параметра производится кнопками регулировки громкости на ПДУ или на передней панели телевизора. Выбор последующих регулировочных параметров осуществляется по кольцу кнопкой FUNC. В таблице представлены основные регулировочные параметры сервисного режима.
Следует отметить, что регулировочные параметры объединены в следующие группы:
· группа основных регулировок — позиции 1-5 в таблице;
· группа регулировок звука — поз. 6-8;
· группа выбора системы — поз. 9, 10;
Как Poka избавился от фризов #Shorts #Csgo #Ксго
· группа регулировки геометрии растра и других регулировок — поз. 12-19 (DEFLECTION ADJ MODE);
· группа регулировки баланса белого и настройки кинескопа (ЭЛТ) — поз. 20-25;
· группа регулировок параметров дополнительного изображения — поз. 26-33 (PIP ADJ MODE).
Примечание. Для вхождения в группу параметров настройки кинескопа нажимают кнопку отключения таймера () на ПДУ и кнопку FUNC на передней панели телевизора.
Для возвращения в нормальный режим телевизора из любого регулировочного параметра нажимают кнопку N на ПДУ. Для выхода из режима настройки кинескопа в нормальный режим нажимают два раза кнопку N.
Среднее значение параметра
Цветовой тон в системе NTSC
Уровень нижних частот звука
Уровень верхних частот звука
Уровень АРУ высокочастотных цепей тюнера
Центровка по горизонтали
Размер по вертикали
Центровка по вертикали
Регулировка параболических искажений
Размер по горизонтали
Регулировка трапецеидальных искажений
Регулировка угловых искажений
Точная регулировка красного цвета
Точная регулировка зеленого цвета
Точная регулировка синего цвета
Предварительная установка яркости
Грубая регулировка красного цвета
Грубая регулировка синего цвета
Цветовая насыщенность дополнительного изображения (PIP)
Цветовой тон NTSC PIP
Цветовой тон PAL PIP
Центровка по вертикали PIP
Уровень красного цветоразностного сигнала PIP
Уровень синего цветоразностного сигнала PIP
Настройка RF AGC (уровень АРУ тюнера)
Указанная настройка необходима после замены тюнера.
На антенный вход телевизора с генератора телевизионных сигналов подают сигнал вертикальных цветных полос уровнем 63 дБ на нагрузке 75 Ом. Подключают вольтметр постоянного напряжения к контрольной точке ТРЕ1 на шасси телевизора. Регулировкой параметра RF добиваются положения, при котором показания вольтметра максимальны непосредственно перед резким спадом напряжения.
Игровой ПК за 2.500р
Настройка контрастности и яркости
Указанная настройка необходима после замены кинескопа или после изменения электрических характеристик кинескопа вследствие старения, а также других элементов телевизора, расположенных в цепях яркости и контрастности.
На антенный вход телевизора с генератора телевизионных сигналов подают сигнал вертикальных цветных полос. Подключают осциллограф к контрольной точке ТРЕ38 (G-OUT). В пользовательском режиме устанавливают средние уровни цветности, яркости и контрастности. Устанавливают временную перемычку между контрольными точками ТРЕ32 и ТРЕ35. После ее установки обращают внимание на то, что в этом случае запрещена работа системы ограничения тока лучей (ОТЛ или ABL) кинескопа, поэтому во избежание повреждения кинескопа все последующие регулировки проводят максимально оперативно.
Изменением регулировочного параметра BRIGHT (поз. 3 в таблице) добиваются, чтобы уровень пьедестала (рис. 1) видеосигнала был равен 2,6 В (контролируется на экране осциллографа). Затем изменением регулировочного параметра CONTRAST добиваются, чтобы между пьедесталом и максимальным уровнем видеосигнала было напряжение 3,7 В (см. рис. 1).
После регулировок снимают временную перемычку.
Настройка баланса белого
Указанная настройка необходима после замены кинескопа или после изменения его электрических характеристик вследствие старения, а также других элементов телевизора, расположенных в цепях яркости и контрастности.
В пользовательском режиме устанавливают регулировки цветности и контрастности в среднее положение. На вход телевизора подают сигнал белого поля, после чего устанавливают регулировку контрастности в положение, при котором изображение на экране еле просматривается, или на минимум. Подключают осциллограф к контрольной точке TPY7 на плате L (выход видеоусилителя зеленого цвета).
Переходят в режим предварительной установки яркости BR (поз. 23 в таблице). Изменяют значение выбранного параметра, чтобы уровень нижней границы сигнала на экране осциллографа был равен 195 В (рис. 2). Пока надпись BR на экране не погасла, нажимают на ПДУ кнопку выключения таймера.
После этого в центре экрана должна появиться горизонтальная полоса. Регулировкой параметров R_,G_, B_ (поз. 20-22 в таблице) добиваются, чтобы горизонтальная линия зеленого цвета была на экране еле видна. Затем изменением значений параметров R_ и B_ добиваются окрашивания горизонтальной линии равномерным белым цветом.
Если белого цвета горизонтальной полосы добиться не удалось, повторно выполняют предыдущие регулировки. Для выхода из режима горизонтальной полосы в полноэкранный режим повторно нажимают кнопку таймера.
В полноэкранном режиме производят регулировку параметров R_ и B_ (поз. 24, 25 в таблице) таким образом, чтобы все поле экрана было засвечено равномерным белым цветом.
Источник: www.remserv.ru
В чем отличие магнитол?
Доброго дня всем заглянувшим.

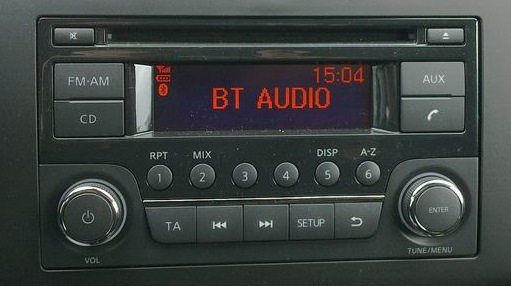

Собственно вопрос в заголовке. Магнитола штатная DAEWOO AGC-0071RF (на фото). Отличия в виде кнопки в левом верхнем углу вижу. А еще есть между ними разница?
Вариант 1 с кнопкой отключения звука
Вариант 2 с кнопкой ночного режима
Ещё встречал в сети магнитолы с красной подсветкой и оранжевой. Даже на фото видно красноватый цвет. Или это у телефонов такая цветопередача. Вопрос есть ли отличия в подсветках?

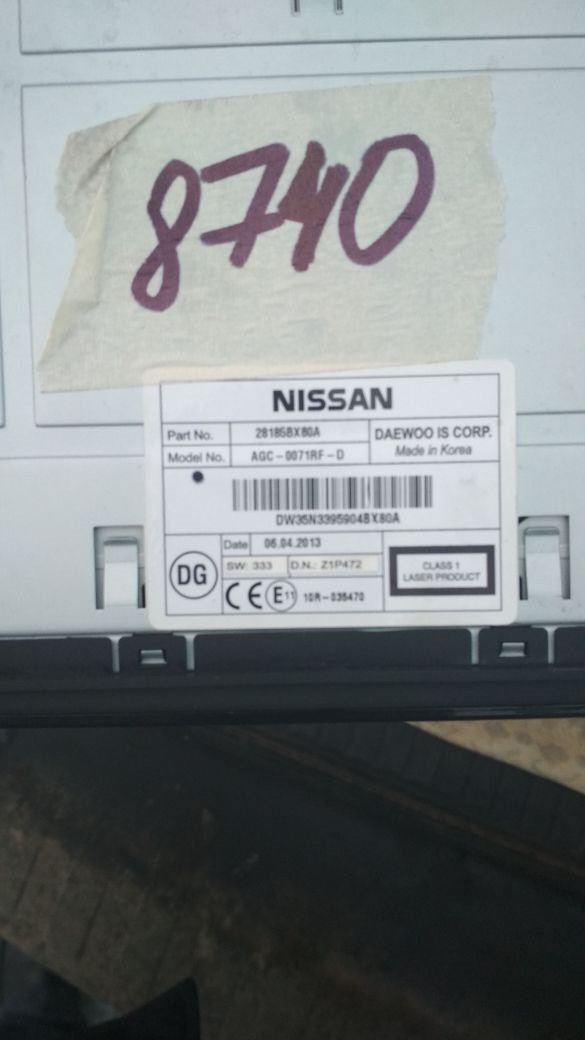

Ещё есть обнаруженный мной момент . Есть магнитолы с номером AGC-0071RF и есть AGC-0071RF-D. Что означает эта буква «D»?
Буду признателен за дельную информацию.
28 января 2018 Метки: автозвук
Источник: www.drive2.ru
За что отвечает подстроечный резистор RF-AGC ?
Вот он рядом с тюнером.
Лучший ответ
AGC — это по-русски АРУ. В приемниках есть система авторегулировки усиления сигнала, потому что уровень принимаемого сигнала может отличаться по мощности просто колоссально, и чтоб приемник не сходил с ума и не перегружался, создана система АРУ, усиление приемника регулируется автоматически в зависимости от уровня сигнала.
Регулятором этим скорее всего устанавливается уровень АРУ, устанавливается такой режим, чтоб не было перегрузки или искажений .
конкретнее можно ответить только видя всю схему.
ПочтальонЗнаток (298) 2 года назад
Сергей Искусственный Интеллект (265914) Почтальон, ну в общем, регулировка глубины АРУ, т. е. уровня сигнала, чтоб при детектировании видеосигнала не было перегрузок и искажений. Это полный видеопроцессор, тут приходит ПЧ с тюнера, и на выходе уже готовый RGB выход . Вся обработка видеосигнала происходит внутри этой микросхемы, от УПЧ и демодулятора до декодера цветности.
Остальные ответы
Регулятор усиления (AGC = Automatic Gain Control).
По русски это типа АРУ автоматическая регулировка усиления
ПочтальонЗнаток (298) 2 года назад
Усиление чего, сигнала с антенны?
Мореход Искусственный Интеллект (523038) В конкретном случае не знаю, скорее каскада УВЧ или УПЧ. Сигнал с антенны ни кто не регулирует. Нужно брать схему и смотреть в какой цепи. Но есть еще один вариант это регулировка напряжения на варикапах, для того что бы загнать их в нужный диапазон
