8. Телевизор Polar 63CTV3050/70CTV3050, Shivaki STV-2969, Sitronics SB-250863(70), CTV3052/63(70)CTV3055». Процессор TMPA8809 (TCL-M13V).
9. Телевизор«Erisson 21F2». Процессор TMPA8821СPNxxxxx (TCL-A-07-1003).
10. Телевизор«Akai CT-G2111E/G2144E». Процессор TMPA8821CPNG4NC8 (TOSHIBA-HAY-06). Память 24C16, кадровая LA78040, звук AN5522, ТДКС BSC 25-Z720, 2SC5296, тюнер ET5C1E-CV200K, блок питания по схеме [6, 7].
Вход в сервисное меню — см. пункт 16. Описание платы, опции и прошивка показаны также в интернете. Примечание: телевизор управляется (абсолютное соответствие кнопок) универсальным пультом ДУ MAK MAXIM (2007 год) – код 1377.
11. Телевизор «Polar CE-5427». Процессор TMPA8821CPNG4N30. Понижают громкость до конца, потом синхронно жмут кнопочки VOL– на ТВ и DISPLAY на пульте ДУ
POLAR шасси SLT (Р.005 И)
1. Описание сервисного меню
Вход в сервисный режим возможен двумя способами:
а) Включить шасси в рабочий режим, на сервисном ПДУ нажать клавишу «?» (на плате обычного ПДУ у м/сх IC1 замыкаются выводы 1 и 15).
Снятие процессора с платы телевизора
Источник: defekt-tv.ru
Операции меню, Выбор и функции меню тв канал, Выбор и функции меню геометрия – Инструкция по эксплуатации POLAR 81LTV3101old
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом «Оригинал».
Advertising
ОПЕРАЦИИ МЕНЮ
ВЫБОР И ФУНКЦИИ МЕНЮ ТВ КАНАЛ.
• Нажмите кнопку MENU, затем нажимайте кнопки Р-Н до тех пор, пока на экране появится меню
• Нажмите кнопки для выбора подменю (желтый цвет, справа), в меню TV канал. После
выбора в меню, нажмите клавишу
кнопки, для регулировки различных функций в рамках
• Нажмите кнопку Меню для выхода из текущего меню.
5. ВЫБОР И ФУНКЦИИ МЕНЮ ГЕОМЕТРИЯ.
• Нажмите кнопку MENU, затем нажимайте кнопки ^/-4 до тех пор, пока на экране появится
• Нажмите кнопки И’4 для выбора подменю (желтый цвет, справа), в меню Геометрия.
После выбора в меню, нажмите клавишу
кнопки, для регулировки различных функций
в рамках этого меню. Регулировки см. в таблице ниже:
опции МЕНЮ ГЕОМЕТРИЯ
Регулировка горизонтального расположения изображения
Регулировка вертикального расположения изображения
Сдвиг изображения по горизонтали
Синхронизация фазы видеосигнала для более точного
воспроизведения картинки
‘ Нажмите кнопку Меню для выхода из текущего меню.
ОПЕРАЦИИ МЕНЮ
ВЫБОР И ФУНКЦИИ PIP МЕНЮ.
• Нажмите кнопку MENU, затем нажимайте кнопки И’4 до тех пор, пока на экране появится меню
М Основной ^
л Большой ^
• Нажмите кнопки и-4 для выбора подменю (желтый цвет, справа), в меню PIP. После выбора
После замены платы на телевизоре, изображение перевернутое. Настройка в сервисном меню. Polar.
в меню, нажмите клавишу
регулировки различных функций в рамках этого меню.
Регулировки см. в таблице ниже:
Источник: www.manualsdir.ru
Ремонт телевизоров
Описание частных случаев ремонта телевизоров из практики телевизионного мастера.
Блок управления на базе микроконтроллера SAA5531/CTV832R (Polar 3701/5101/5401, вход в сервисный режим)
1. Блок управления на базе микроконтроллера SAA5531/CTV832R.
Эта система может быть использована со всеми мировыми стандартами телевещания. В данной системе все существующие функции управления отображены на экране в виде меню. Все регулировки изображения управляются по шине I2C.
Микроконтроллер может иметь встроенный декодер телетекста.

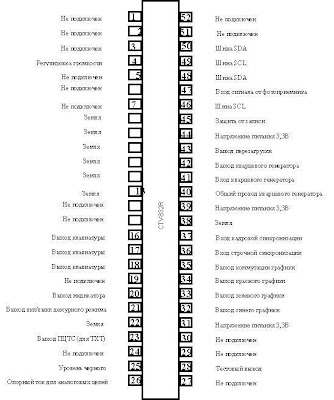

Назначение выводов ИС CTV832R приведено на схеме:
(для увеличения изображения щелкните по картинке)
1.1. Вход в сервисный режим возможен двумя способами:
а) Включить шасси в рабочий режим и на 0,25 секунды замкнуть разъем X760.
б) Включить шасси в рабочий режим, на сервисном ПДУ нажать клавишу «SERV», удерживая её, нажать клавишу «½» (на плате обычного ПДУ у м/сх IC1 замыкаются выводы 3 и 9 , 1 и 15 соответственно).
1.2. Перемещения в сервисном меню осуществляются с ПДУ клавишами «CH + », «CH — ». Настойки параметров – клавишами ПДУ «VOL — », «VOL + ».
1.3. Используя клавиши ПДУ «0 — 9» можно выбрать необходимый пункт меню:
0 – установка ПЧ 5 – настройка цветового тона
1 – регулировка АРУ 6 – настройка задержки
2 – размер по вертикали 7 – установка опций
3 – настройка коррекции растра 8 – настройка тюнера
4 – центровка по вертикали 9 – инициализация CTV832 PRO
1.4. При настройке радиоканала необходимо установить следующие параметры:
IF – 38,9(38,0)
IFL1 – 33,4
IFOF – 32
AG – 19
1.5. Настройка геометрических размеров:
HSH – регулировка фазы
VS –центра изображения
VA – установка размера по вертикали
VSD – настойка ускоряющего напряжения *(при установке яркости в среднем положении, регулятором ускоряющего напряжения установить слабое свечение полосы)
VSH — центровка по вертикали
SC – линейность по вертикали
EW – не используется
PW – не используется
CP – не используется
TC – не используется
1.6. Настройка цветового тона:
WR – красный
WG – зеленый
WB — синий
1.7. Проверить установку байтов и опций:
BITS – 47
OSD — 0
OP1 – E3
OP2 – 05
OP3 – 28
OP4 – FB (F0 – для S0401)
OP5 – 05
OP6 – 04
OP7 – C1
1.8. Проверить установку режимов работы тюнера:
TSL – 045
TEL – 153
TSM – 153
TEM – 428
TSH – 428
THE – 863
TBL – 01
TBM – 02
TBH – 2С
1.9. После завершения настройки нажать на ПДУ клавишу TV(замыкаются 1 и 9 выводы IC1), для выхода из сервисного режима и сохранения данных.
1.10. Установка кода ТВ-ЗАМКА.
В случаи, если забыт конфиденциальный код, в меню «Функция» выбрать режим «Замок» и удержать 3 секунды кнопку «X» на ПДУ. Режим «Замок» перейдет в состояние ВЫКЛ.
