Я решил, что прежде чем рассказывать о приёмнике и любой другой ламповой технике, надо сначала рассказать, чем я её питаю. В общем, показываю свой блок питания, который, вообще-то совсем не ламповый, а очень даже полупроводниковый, но служит для питания электровакуумных ламп, так что назовём его: «Ламповый БП» 🙂
Гисторiя агрѣгата.
Лампами я более-менее серьёзно увлекаюсь с 2012 года, с той поры появился у меня и этот БП. Началось с того, что одним прекрасным летом раскопал в ходе приборки в сарае коробку с пластинками. В общем, это были даже не мои, а отданные кем-то пластинки, доведённые до совершенно убитого состояния, которые каким-то ветром закинуло не прямиком на помойку, а в наш сарай.
В ходе разбора завалов было выброшено практически всё, но первую часть альбома «Реки и Мосты» моей любимой Машины Времени выбросить рука не поднялась. А дома, когда я её кое-как оттёр и почистил, решил всё-таки послушать. В углу пылилась радиола времён XXV Съезда КПСС (на ней тут так написано :)). В общем пылилась она — пылилась, а тут заиграла.
Ремонт цветного лампового ТВ Радуга-716д. Часть 1
И проигрыватель на ней стрёмненький — 3 класса, монофонический, с электретным звукоснимателем. но акустика-то на низких частотах классная! Такой сундук всё-таки. Конечно он зазвучит, особенно после компутерных колонок!
И вот когда из виниловой пустоты сквозь шипение забитых пылью дорожек начали пробиваться знакомые звуки. в общем, аудиофилией я заболел сравнительно быстро и серьёзно 🙂 Дальше началось коллекционирование советского винила по всем родным, знакомым и окрестным барахолкам, а потом я узнал, что есть Hi-end ламповые усилители, а винил может звучать без скрежетов и хрипов, и очень даже классно может звучать. Также вскоре я узнал и расценки на современные усилки и вертушки 🙂 Судьба, однако же, свела меня с людьми, уже многие годы увлекающимися этой темой. Потому и конструирование собственного лампового усилителя стало практически задачей №1.
Сейчас, правда, я уже вырос из разговоров о том, как чисто звучит вакуум, и как в транзисторах электронам мешают бегать молекулы. ) но усилок-то построен 🙂 и увлечение осталось. Сейчас я просто люблю лампы. Да, они звучат иначе, нежели полупроводники, не лучше и не хуже, но действительно иначе. И эти психо-акустические особенности звучания мне лично нравятся.
Ещё мне нравится простота ламповых схем, здесь посоперничать могут только конструкции на интегральных схемах. Но ламповые усилители по соотношению качество звука / простота сборки находятся в большом выигрыше. Да и вообще собирать на них что-то очень приятно, детали крупные, ощутимые, осязаемые. не то что smd :)) Ладно, наверное, ещё посвящу тёплому ламповому отдельную ветку блога, а пока что БП.
Как уже было сказано ранее, собрал я его зимой 2012-го. Конечно, блок питания радиоламп должен быть стабилизированный. но у меня самый простой. Вот давно порываюсь его модернизировать, и как-то всё не соберусь. А ведь и так неплохо работает. Посмотришь в схему старой радиолы. и вроде всё без всяких LM-ок и полевиков держится. Я сейчас даже от выпрямленного накала стал отказываться.
Импульсный блок питания из старого телевизора.Просто отрежь плату.
Я перестаю его использовать. А покажите мне советскую схему с выпрямленным накалом — развести с катодом по напряжению, и нет никакого фона от переменки.

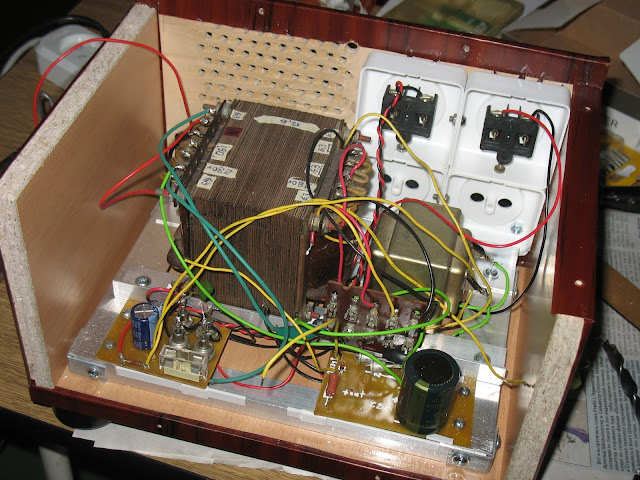

Блок получился деревянный. По большому счёту, не экранированный никак, и это не мешает. Ведь подключается всё к нему на расстоянии, длинными проводами, так что необходимости в металлическом корпусе не вижу. Шасси разве что сделал из алюминьки. Надёжно так вышло, из уголков. Главное в ламповом блоке — это конечно трансформатор. Чем он больше, тем лучше 🙂 Хотя, признаюсь, он гудит.

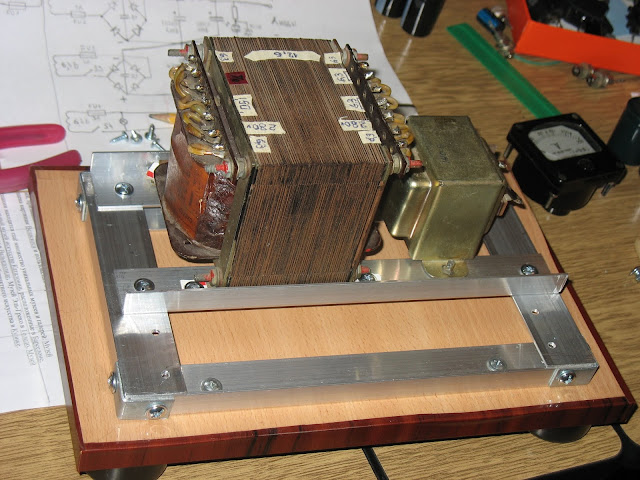

Но блок питания у компьютера гудит громче, так что на прослушивание музыки это не сказывается. Чтоб он меньше гудел пластины, правда, пришлось подзаколотить. Рядом с трансформатором — дроссель. Тоже для выпрямления анодного напряжения вещь очень нужная.
В качестве выпрямителя накала я поставил в начале КД202А. Это было не самым лучшим решением, напряжение на них проседает прилично, так что уже при питании двух-трёх ламп накал падает до 5 вольт, что крайне нежелательно. Я впоследствии их заменил на диоды-Шоттки.
 |
| Накал — витой парой |
Анодный выпрямитель прилично проседает от нагрузки тоже. На холостом ходу он выдаёт порядка 320 вольт, под нагрузкой опускается до 280-250. Впоследствии задействовал вторую анодную обмотку — теперь можно переключаться на 150-170 вольт. Для радио удобно, не всегда нужно высокое напряжение. В диодном мосте стоят Д226Б. Неплохо так стоят, свою работу выполняют.
Кондёры, наверное, — самые дорогие детали в блоке. Искал побольше ёмкости на 400 вольт.
 |

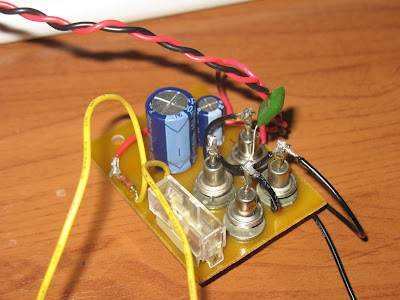

| Платы изготавливал «лазерным утюгом» |
Выводы сделал в виде розеток. По-моему, это очень удобно. Минус разве что в площади. Влезло только 4 вывода, а мне хотелось 6, ну да ладно — пока хватает. Отдельно поставил предохранители — на каждую линию и один по входу. За время эксплуатации спалил уже немерено 🙂

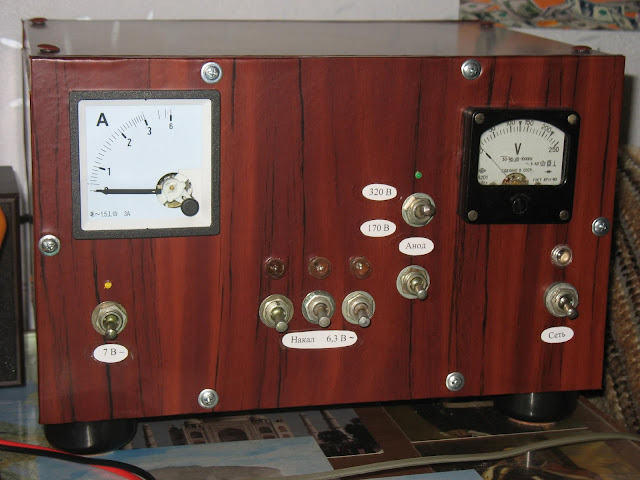

Отдельной темой, конечно, стала лицевая часть блока. Главным тумблером блок запускается, дальше нужно включить накалы, подождать, пока прогреются лампы. На холодную анодное подавать не желательно. Стараюсь ждать хотя бы несколько минут, но самая уязвимая часть лампы — это как раз накальная спираль, которая от множества включений/выключений может перегореть, как у обычной лампочки, так что, конечно бы, в идеале надо добавить плавный старт, но обилие проектов как-то не позволяют этим заняться.
 |

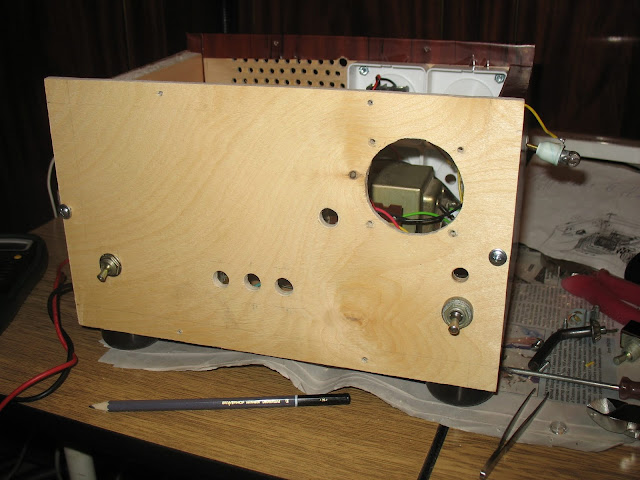

| Установка передней панели |
Для солидности на переднюю панель, конечно, нужно было впихнуть измерительные приборы 🙂 Я посчитал, что одного вольтметра сетевого напряжения недостаточно и впилил ещё амперметр по входу. На самом деле, интереснее бы в анод такие приборчики поставить, может цифровой воткнуть? Я ведь когда делал, про Алиэкспресс ещё не слышал 🙂
Для индикации поставил светодиоды, а в накал — лампочки из старого приёмника. В общем, получилось достаточно аутентично и на столе смотрится приятно.
Техника, что у меня на лампах, не очень мощная. От пентодов в схемах регулярно отказываюсь, иной пентод включишь триодом и обратно его переключать уже не хочется 🙂
В общем, больше ампера из сети у меня особо и потребителей нет, так что по мощности мне вполне хватает. Вот такой вот БП, теперь рядом с ним ещё мой лабораторник красуется 🙂 Лабораторного трансформатора только не хватает для полного счастья.
Ну и напоследок схема. При сборке, возможно, придётся поэкспериментировать с землёй, все земляные провода собираются в одну точку, а вот куда её воткнуть, быть может, придётся поискать для уменьшения фона.
| C4 у меня сейчас 10 000,0 — экономить на ёмкости в фильтрах не надо |
Источник: dmitry-emelyanov.blogspot.com
БП ДЛЯ ЛАМПОВЫХ УСТРОЙСТВ
Всем доброго времени. Здесь предлагается три модуля питания, которые пригодятся при построении ламповых усилителей или подобных схем на радиолампах. Все они выполнены в виде модулей, которые могут работать независимо, и при соответствующем выборе используемых элементов легко адаптируются к требованиям проектирования.
Технические параметры: источник питания анодного напряжения: фильтрованное выходное напряжение с возможностью стабилизации, значение выходного напряжения 300 В, ток выхода 200 мА, возможность последовательного соединения модулей для получения более высокого напряжения.
Напряжение питания накала стабилизированное, диапазон регулировки охватывает стандартное напряжение накала 4 В (PX25), 5 В (300 В), 6,3 В (ECCxx), ток около 2 А. Сеточное напряжение регулируется в диапазоне от единиц до нескольких десятков вольт.
Источник питания анодного напряжения
Назначение анодного источника питания – обеспечить относительно высокое постоянное напряжение в диапазоне от десятков до сотен вольт и нагрузкой до нескольких сотен миллиампер.
Принципиальная схема представлена на рисунке. Блок питания работает с анодной обмоткой разделительного трансформатора, напряжение которого подается на разъем J1.
Переменное напряжение через мостовой выпрямитель D1-D4, состоящее из быстрых диодов UF4007 и фильтрующего конденсатора CE1, подается в схему активной фильтрации на транзисторе Q1. Транзистор размещен на радиаторе. Делитель R1, R2 поляризует затвор Q1, конденсатор CE2 фильтрует и обеспечивает плавный рост анодного напряжения после включения питания. Резистор R3 защищает схему от колебаний. Диод DZ1 защищает затвор транзистора от пробоя.
В случае, если применяемый транзистор имеет встроенную защиту, DZ1 можно не устанавливать. Конденсатор CE3 развязывает анодные напряжения. Предохранитель F1 или резистор предохранителя RF со значением, соответствующим потребляемому току, защищает источник питания от последствий короткого замыкания в анодных цепях.
Напряжение для анода доступно на разъеме J2. Источник питания подает отфильтрованное анодное напряжение, но не стабилизирует его. Если требуется стабилизация, R1 можно заменить цепочкой последовательно соединенных стабилитронов DZ2 … DZ4, выбранных для достижения необходимого напряжения. Схема отлично работает как источник анодного напряжения в усилителях мощности, и в чувствительных предусилителях, рекомендуемое значение выходного напряжения 300 В при токе до 200 мА.
Если требуется более высокое значение анодного напряжения, например 600 В, можно последовательно соединить блоки идентичных источников питания, питающихся от отдельных анодных обмоток. Дополнительным преимуществом последовательного соединения является легкодоступность компонентов для напряжений порядка 400 В (например электролитические конденсаторы).
Напряжение питания накала
Следующая схема будет полезна в основном для создания чувствительных предусилителей (фонокорректора, микрофона), где важно минимальное гудение, создаваемое лампами.
Переменное напряжение с обмотки трансформатора подается на клеммы J1. Затем оно проходит выпрямление в диодном мосту Шоттки D1 – D4 и фильтрацию через CE1.
Отфильтрованное напряжение находится на разъеме J2-1 и может использоваться для схем управления питанием. Светодиод, подключенный к разъему J3, указывает на его наличие. Сглаженное напряжение поступает на стабилизатор U1 LT1085, делитель R1,2 задает значение выходного напряжения. Конденсаторы CE2 и CE3 развязывают питание.
Благодаря универсальности схемы, которая не ограничивает ее использование только устройствами с силовыми лампами, на плате есть место для дополнительных элементов R3, RV1 и опорного напряжения U2, заменяющих резистор R2, что позволяет построить при необходимости прецизионный источник питания.
Напряжение накала доступно на контактах J2 2/3. Цепь U1 смонтирована на радиаторе. Схема с соответствующим образом подобранным трансформатором успешно питает накалы ламп, например PX25 (4 В / 2 А), 300 В (5 В / 1,2 А) или несколько параллельных ECCxx (6,3 В, 1,2 А).
Электропитание сеточного напряжения
Модуль обеспечивает отрицательное напряжение от единиц, до нескольких десятков вольт, с регулируемой величиной. Принципиальная схема показана на рисунке.
Напряжение с обмотки поступает в J3, где после выпрямления BR1 и фильтрации CE1, R13, CE2 подается на 4 одинаковых резисторных делителя. Использование четырех цепей позволяет запитать сетки ламп, например в двухтактном стерео усилителе. Натяжения сеток подключаются к разъемам J1, J2.
В первом канале резистор RV1 устанавливает напряжение сетки, R3 ограничивает диапазон регулировки, а R2 защищает лампу от повреждения из-за выхода из строя потенциометра RV1 (потеря контакта ползунка). С1 исключает скачки при регулировке. В качестве RV1 используется многооборотный потенциометр, который обеспечивает точное регулирование. Остальные каналы работают так же.
В зависимости от применения элементы необходимо подбирать индивидуально, стоит максимально сузить диапазон регулировки и не увеличивать без надобности значение емкости, чтобы обеспечить правильную последовательность появления анодных и сетевых напряжений.
Монтаж и наладка блоков питания
Все блоки питающие размещены на небольших односторонних печатных платах.
Чертеж печатной платы источника анодного напряжения.
Чертеж печатной платы источника питания накалов.
Чертеж печатной платы блока питания сеточного напряжения.
После выбора элементов не забудьте покрыть Q1 и U1 теплопроводной пастой и обеспечить достаточную циркуляцию воздуха вокруг радиаторов.
Источник: elwo.ru
БП ДЛЯ УСТРОЙСТВ НА РАДИОЛАМПАХ
Одна из самых сложных и важных частей любой ламповой конструкции – это источник питания. И лучше (удобнее) всего сделать его на отдельной плате. На ней будут расположены модули: система отложенного старта, включения усилителя, выпрямитель напряжения накалов, охлаждения и стабилизатор анодного напряжения.
Схема блока питания для ламповых устройств
Номиналы радиоэлементов, а также полное и оригинальное описание статьи – смотрите в PDF файле. Для питания накалов радиоламп используем напряжение 6,3 V постоянного и переменного тока. Лампы высокой мощности подогреваются переменным напряжением, в то время как лампы предусилителя – постоянным, с отдельного блока питания. Вот пример усилителя звука к наушникам, для которого и проектировалась эта схема:
Схема УНЧ на радиолампах для наушников
Анодное напряжение выпрямляется и сглаживается с помощью CRC фильтра и электронного фильтра, построенного на транзисторе T1. Коммутация сетевого напряжения переменного тока 230 В выполнена с помощью простой системы, состоящей из небольшого, 2-ваттного трансформатора на 12 В, реле, и нескольких RC элементов, которые и включают основной источник питания – главный трансформатор Tr2. Как видно по схеме, выключателем W2, который находится на передней панели корпуса усилителя, включаем питание катушки реле Pk1, которое, в свою очередь, включает в сеть основной трансформатор питания – TR2.
Второй модуль – это выпрямитель напряжения накаливания, которым питаются лампы предусилителя. Одновременно выпрямленное напряжение используется для питания охлаждающего вентилятора.
Третий модуль построен на полевом транзисторе T2 и реле Pk2. Это блок задержки включения напряжения питания ламп усилителя. Это позволяет произвести включение напряжения на анодах только тогда, когда лампы достаточно нагрелись, что положительно влияет на их долговечность.
Принцип задержки очень прост: через резистор R106 больших значений (600-800k) заряжается конденсатор C110. По мере заряда транзистор T2 начинает открываться и реле Pk2 срабатывает, подключая напряжение с вторичной обмотки трансформатора Tr2, которое после стабилизации питает аноды ламп.
Диод Dg гасит импульс самоиндукции появляющийся на катушке реле. Светодиоды DL1 и DL2 сигнализируют о работе системы, светодиод DL1 гаснет после включения реле.
Конечно задержка включения анодного питания может быть реализована самым простым из возможных способов – с помощью ручного включения дополнительным переключателем, расположенным в анодной высоковольтной цепи трансформатора TR2, но так удобнее и не надо постоянно помнить об этом.
Так как ламповый усилитель производит много тепла – накал ламп, резисторы в катодах большой мощности, блок питания – всё это греется не слабо. И в довольно тесном корпусе циркуляция воздуха оставляет желать лучшего, несмотря на множество вентиляционных отверстий, то внутрь корпуса вставили вентилятор компьютерный, который значительно улучшил ситуацию. Чтобы вентилятор не шумел слишком громко, он питается пониженным напряжением около 8 В, что снижает шум и (к сожалению) эффективность охлаждения.
Постоянное напряжение 6,3 V используется для питания ламп накаливания предусилителя, что уменьшает проникновение помех от нити накала к катоду. Хотя можно спокойно радиолампы питать напряжением переменного тока, но если уж есть в наличии постоянное напряжение 6,3 V, то стоит его использовать.
Как мы помним, синусоидальное напряжение после выпрямления поднимается заметно. Примерно до 7.2 V постоянного напряжения. Это напряжение слишком высокое для ламп накаливания, так что снизим его с помощью диода.
Если наоборот нехватка вольтажа – используем в выпрямителе диоды Шоттки, которые имеют меньшее падение напряжения в направлении проводимости (0,3-0,4 В), чем у выпрямительных кремниевых диодов (0,6-0,7 V).
Напряжение +/-6.3 V, используемые для накалов ламп предусилителя, симметрировано относительно массы с помощью резисторов R109, R110. Резисторы расположены непосредственно возле ламп.
Выходные мощные радиолампы подогреваются напряжением переменного тока 6,3 V, которые соединены на массу через резисторы R111, R112. Это приводит к тому, что искажения, произведенные протекающими токами в нити накала компенсируют друг друга. Эти резисторы также находятся на печатной плате возле ламп.
Сетевой трансформатор тороидальный, с экраном, который уменьшает поле рассеяния вокруг трансформатора, и замотан пластиковой лентой, что придает жесткость катушке и уменьшает дребезжание. Экран имеет вывод, который присоединился к массе. Силовой трансформатор TR2 имеет мощность 100VA, а вторичные обмотки 6,3 V/4 A и 150 V/0,5 A.
В общем на базе этой схемы можно собрать универсальный отдельный БП, от которого питать практически любую конструкцию на радиолампах. И в первую очередь, конечно же, усилитель звука.
