Давным давно, в далекой далекой галактике в 1998 году, когда еще интернета в моем городе и в помине не было, а огромной популярностью пользовались трехкилограммовые «дедушкины» подшивки журналов Радио, сварганил я себе для питания такой вот старый – добрый регулируемый блок питания по схеме параметрического стабилизатора на транзисторах. Планировалось питать ним разные самодельные конструкции, радиоприемники и полуразбитую восьмибитную приставку друга при необходимости.
Детали блока питания
В те далекие времена в моем городе было трудновато достать КРЕН8, LM317. Да что там говорить, светодиоды были только под заказ. Такие вот веселые времена были.
Классикой жанра был самодельный блок питания 0-30 вольт на трансформаторе кадровой развертки лампового «дедушкиного» телевизора. Но особой потребности в 30 вольтах при маленьком токе кадрового трансформатора в принципе не было. По этому, было решено делать блок питания на напряжение 0-12 вольт и ток примерно 0,3 ампер.
Трансформатор от старого телевизора
Именно кадрового трансформатора мне тогда тоже не удалось достать. Нашелся выходной звуковой трансформатор от лампового приемника. В принципе по сечению магнитопровода и провода первичной обмотке он не очень отличался от кадрового трансформатора. Пришлось перемотать лишь вторичную обмотку более толстым проводом. Как сейчас помню, катушка трансформатора с перемотанной вторичкой не влезала в Ш –образный магнитопровод трансформатора и пришлось на наждаке стачивать отрезным кругом по пару миллиметров каждую Ш –образную пластину изнутри. В общем, раньше дети СССР умели это делать J .
Блок питания для ламповых схем
Так же этот блок питания планировалось использовать для питания ламповых схем (но от этого пришлось впоследствии отказаться). Накал планировалось брать от отвода 6 вольт вторичной обмотки трансформатора. Анодное напряжение по наивности планировалось выпрямлять и сглаживать непосредственно сетевое — «из розетки», без разделительного трансформатора.
Но после «ядерного взрыва» электролитов фильтра в результате К.З. от этой идеи пришлось отказаться (через пробитые диоды переменка 220 вольт идет на электролиты 20 + 20 мкф х 400 вольт ). Крайне не советую использовать такое «прямое выпрямление» без трансформатора для питания ламповых схем. В лучшем случае шарахнет так, что заикание обеспечено и по всей квартире конфетти фольги от разорванных конденсаторов… Да и по технике безопасности такая схемотехника запрещена. Без разделительного сетевого трансформатора существует реальная угроза «отправится к Праотцам». По этому, для питания ламп — только разделительный трансформатор.
Схема блока питания
Схема блока питания проста — это транзисторный параметрический стабилизатор. Конструктивно блок питания собрана на гетинаксовой плате от эпического «дедушкиного телевизора», который я распилил на запчасти. Медные дорожки платы жестоко и беспощадно сточены на наждаке. Получившаяся пластина гетинакса сверлится микродрелью под детали, которые вставляются в свои отверстия и спаиваются с другой стороны проводниками — проволочками.
Корпус блока питания
Корпус изготовлен из 10 миллиметровой пуленепробиваемой совдеповской фанеры. Части корпуса блока питания аккуратно выпиливались ручной ножовкой по металлу в течении трех дней, вручную зачищались наждачной бумагой, сверлились ручным коловоротом под совдеповские шурупы со шлицем под плоскую хардварную совдеповскую отвертку. Ни каких электролобзиков, шлифмашинок и шуруповертов. Только ручная работа, только хардкор. : -)
На изготовление этого блока питания времени ушло у меня тогда как сейчас помню — неделя.
Такой вот раритет, безотказно работающий и по сей день.
Похожие записи:
- Детектор из карандаша и лезвия – графитовый детекторДетектор из карандаша и лезвия – графитовый детектор. Самый простой самодельный детектор для детекторного приемника на первый взгляд (для самостоятельного изготовления). Описан во многих старых источниках. Нормально работает.
- Самодельный искатель скрытой проводкиИскатель скрытой проводки будет полезен всем занимающимся ремонтом домов, квартир, перепланировкой жилища и прочим строительно-монтажным специалистам (кондиционерщикам, вентиляционщикам, электрикам, водопроводчикам и интернетчикам). Прибор позволяет отыскивать находящуюся под напряжением.
- Самодельный металлоискатель на микросхемеНемного почитав радиолюбительские форумы по изготовлению металлоискателей, обнаружил, что большинство людей собирающих металлоискатели, на мой взгляд, незаслуженно списывают со счетов металлоискатели на биениях — так называемые BFO металлоискатели.
- Самодельный выжигатель по деревуРешил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения. Как сейчас помню –.
Источник: yaidiod.ru
Схемы
Опыты по постройке регенеративных приемников закончились твердым мнением о том, что блок питания для таких капризных приемников должен быть отдельной конструкцией, с максимально качественными параметрами и разными удобствами.
На схеме первая часть сетевого блока питания.
Блокировочный конденсато С1 всего один. Можно было зашунтировать все плечи диодного моста 4 блокировочными конденсаторами. По схеме видно, что выпрямленное напряжение, содержащее в себе массу импульсных помех от кремниевых диодов подключается к шасси и уходит плюсом дальше в схему через дроссели фильтра Др3 и Др4. Остатки помех, проскочившие через дроссели и через емкость монтажа заберут на себя конденсаторы С3 и С4.

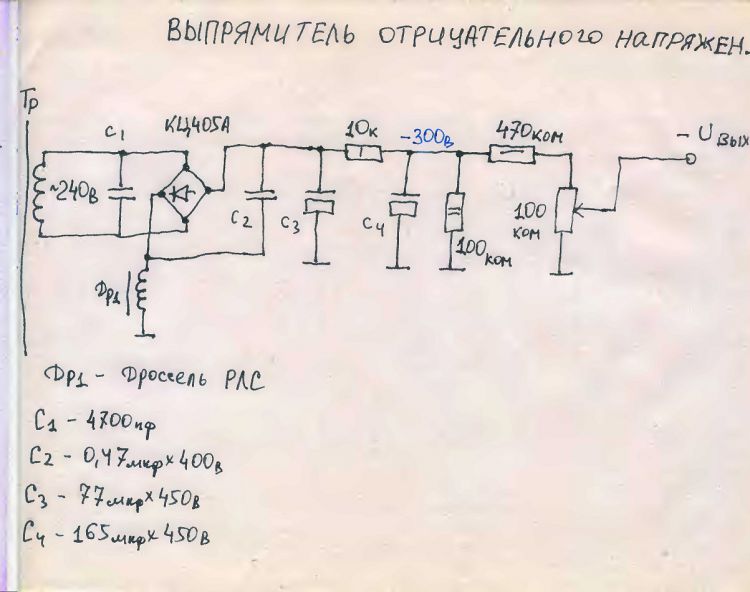

Дополнительный источник отрицательного напряжения:
Может использоваться как источник сеточного смещения в разных схемах,и в частности используется для получения больших пределов регулирования анодного напряжения. Здесь уже поставлено два блокировочных конденсатора, поскольку это напряжение будет подаваться на управляющую сетку регулировочной лампы, и возможность появления мультипликативного фона значительно возрастает.
Один конденсатор С1 подключен к повышающей обмотке, другой к выводам выпрямленного напряжения диодного моста. Для меньшего проникновения импульсных помех на шасси и общий провод по питанию положительное напряжение после диодного моста подключается к шасси через дроссель Др1. Дроссель взят от старых телевизоров, типа РЛС, у него незамкнутый сердечник и достаточно много витков.
Индуктивность не измерял. Начало обмотки дросселя подключается к диодному мосту. Электролиты переделанные. В корпуса от старых КЭ-2-Н вмонтированы импортные конденсаторы соответствующих размеров. Поэтому емкости конденсаторов выглядят так несуразно.
Ну, и сама схема регулятора анодного напряжения:
Использован один трансформатор.
Накал для 6П3С не заземлялся. Но у накальной обмотки есть отвод от середины, если в конструкциях приемников и усилителей будет прослушиваться фон переменного тока, то можно будет попробовать заземлить среднюю точку накала 6П3С.
Обновлено 09.10.2019 в 20:38 kvn
Источник: www.cqham.ru
Процесс строительства лампового усилителя 6н9с + 6п36с. Часть 2.
В данной статье будет описан процесс строительства Двухтактного лампового усилителя 6н9с+6п36с с фиксированным смещением .
Схемы и пояснения по ним смотрите в Части 1 .
Версия 2.0
После долгих примерок, и пробных установок разных блоков и трансформаторов, первой сборки на трансформаторе ТСШ-130 место которого занял новый, изготовленный-намотанный на заказ ТС, и 12 вольтового тс из какого-то телевизора, который был заменен на ТН-55 , были размечены, выпилены и просверлены соответствующие монтажные и технологические отверстия для новой сборки.
Небольшое видео с поэтапным добавление блоков на шасси.
Рама и сетевой фильтр.
Получившееся из системного блока шасси, после долгих и мучительных примерок и подгонок всех блоков. Оно было оголено почти полностью, после сборки первой версии. Хочу заметить, что видимо, это не самая лучшая идея использовать «системник» в роли корпуса, но возможно я ошибаюсь, потому что изготавливать шасси с «ноля» мне еще не приходилось.
Плата фильтра от постоянного напряжения (смотрите блок_3 на схеме ), после ее сборки было решено добавить на нее индикаторы присутствия этого «злополучного» постоянно напряжения в сети, поэтому пришлось дорезать дорожек и добавить перемычек.
Честно сказать, немного сомнительный фильтр, но вычитав о нем в интернете когда то ранее, решил, что для полного набора не помешает.
Ниже уровнем, (платы фильтров расположились как сандвич друг над другом) установлена доработанная плата сетевого фильтра, взятая из старого компьютерного БП (вроде бы АТ) , в ней заменены конденсаторы на более высоковольтные и добавлена схема «индикатора фазы», светодиоды которой выведены на лицевую панель. Схему фильтра смотрите в блоке_4.
Трансформаторы
Выходные звуковые трансформаторы (ТВЗ)
ТВЗ включены в ультралинейном режиме, смотрите схему усилителя блок_9. На их рамы установлены дополнительные стальные экраны (остались очень хорошо подходящие для этого обрезки от корпуса) со стороны сетевого фильтра, для защиты от наводок сетевого переменного напряжения. В свободном пространстве рам ТВЗ расположилась часть конденсаторов блока питания, в непосредственной близости с клеммами анодного напряжения приходящего на трансформаторы. (в схеме я это изобразил, смотрите блок_9). Звуковые выходы распаяны двумя максимально короткими медными жилами диаметром около 1.8 мм каждая.
Параметры ТВЗ
Изготовлены на железе от ТС-250
На каждой катушке по 3 секции первичной обмотки.
Каждая секция состоит из 4 слоев по 180 витков проводом 0.315 .
На одной катушке половина анодной обмотки состоящая из 2160 витков.
Вся первичная обмотка получается 4320 витков.
У вторичной обмотки на каждой катушке по 2 секции по 218 витков проводом.
В каждой секции 2 слоя по 109 витков.
Все 4 вторичные обмотки соединяются параллельно и намотаны проводом 0.7
Итого для нагрузки 4 ома получаем Raa=4*(4320/218)^2=1550 Ом если добавить сюда активное сопротивление всей первичной обмотки (примерно 170 Ом) будет 1.7-1.75кОм.
Силовой анодный трансформатор
Смотрите блок_2 на схеме .
Изготовлен на железе от ТС-180
Анодная обмотка с шагом — 280-290-300-310-320 в, обмотка смещения — 80 в
Одет в кожух по бокам, вырезанный из корпусов старых ATX БП, наружу выведены клеммы первичных и вторичных обмоток. Снизу и сверху оставлено пространство для вентиляции.
Накальный трансформатор ТН-55 и накал ламп.
На фото попал первый вариант регулятора громкости, но в последствии этот ужасный хрипучий СП-III-0,5/1-100+100 кОм-20%, был заменен на 2 раздельных ПП3-40 20кОм.
ТН разместился очень компактно в нише передней части, рядом с выключателем питания и блоком индикаторов, и спрятался за стальными экранами от лампового предварительного каскада усилителя.
Во время первых запусков обнаружился слабый фон в одном канале, он меня не устраивал, и его причина была найдена в способе распайки проводов накала. (Об этом я писал в части 1)
Предварительный усилительный каскад.
Выполнен навесным монтажом в виде отдельных шасси, идентичных для левого и правого канала. На каждом шасси разместились схемы ( схема отображенная в блоке_7) в основе которых по две октальных лампы 6н9с, образующих SRPP каскад. Позади ламп находятся подстроечные резисторы R23 и R31 для настройки усилителя по переменному напряжению. Изготовление этих шасси принесло дополнительных трудностей, но с другой стороны, это обеспечило возможность сделать очень плотный качественный навесной монтаж элементов. А при случае необходимости их можно полностью извлечь и получить удобный доступ к деталям, для каких либо доработок или изменений, а так же, например, заменить на другой блок.
Первый вариант монтажа, в версии 2.0 он немного изменен.
Изоляторы из стеклотекстолитовых шайбочек.
Эти изоляторы пришлось изобретать , так как ни чего другого на тот момент под рукой не оказалось. Такая конструкция может быть многоэтажной. Шайбы изготовил с помощью немного доработанных перьевых свёрл. На данном фото бутерброд из 5 шайб, внутри есть шайбы меньшего диаметра для изоляции от болтика, а последняя имеет внутреннюю резьбу м3. На внутренние шайбы оборачиваются медные луженые проволочки, и выполняют роль опорных элементов для распайки радиодеталей.
Есть и другой вариант изготовления таких шайб , а так же, можно использовать пластиковые шайбы для крепления корпусов TO-220.
Вид на «подвал» усилителя.
Оконечный выходной каскад усилителя.
Эти схемы ( смотрите блок_8) тоже смонтированы на двух идентичных шасси навесным монтажом, в основе которых по 2 лампы 6п36с. Керамические панельки ПЛ24Ш-2К для этих ламп были добыты из старых ламповых телевизоров. Шасси изготовилось из 2 одинаковых корпусов компьютерных БП (часть от этих же корпусов стали кожухом для ТС). Выходные лампы довольно мощные и сильно нагреваются, и для того чтобы тепло от них не разбегалось на корпус, было насверлено не мало отверстий с помощью ступенчатого сверла. Очень удобно и просто этим же сверлом были проделаны большие аккуратные отверстия под панельки.
«Подвал» в процессе сборки.
Завершающий этап монтажа.
На кожухах, закрывающих ТВЗ, расположились платы блоков питания.
Мосфетам «электронных дросселей» нужно хорошее охлаждение, поэтому сделал не сложный радиатор на задней стенке, с ней они соприкасаются через двойную изоляцию и алюминиевый теплоотвод толщиной 4 мм. На радиаторах этих мосфетов около 350 вольт, поэтому с изоляцией нужно быть очень внимательным.
Анодных колпачков для ламп 6п36с я не нашел, но для этого неплохо подошли контакты из каких то старых евророзеток, в дальнейшем планирую переделать эти контакты на держатели для предохранителей и с их помощью жестко фиксировать лампы к корпусу.
Толстенный проводник, желто-зеленого цвета, общий контакт всей схемы — медная жила диаметром 2.3 мм. Последовательность соединения со всеми блоками указана на топографической схеме .
Весь монтаж произведен проводами, всё от тех же компьютерных блоков питания — это прочные качественные провода, которые отлично выдерживают высокое напряжение и температуры. Проводники несущие переменное напряжение скручены в «косички» — витые пары.
Платы блоков питания.
На фото два конденсатора, в последствии заменены на перемычки (последствия переделки первой версии усилителя).
Схемы этих плат находятся в блоке_1. Платы изготовлены самостоятельно, отдельными для левого и правого канала, почти идентичными в «зеркальном отражении» другу друга. Решив играть по своим правилам, расположил элементы схемы выпрямителей анодного питания и питания «смещения» выходных ламп, «электронные дроссели» и делитель напряжения для подпорки накала, сразу с двух сторон платы очень компактным монтажом.
Подстроечным резистором задается оптимальное напряжение, до наступления уровня фона, на выходе «электронного дросселя», об этом подробнее в части 1.
Большой электролитический конденсатор закреплен проводом (желтым) впаянным в плату.
Вид снизу и сверху.
Внешний вид корпуса усилителя.
На данный момент не завершен, когда нибудь я доберусь до него и обязательно здесь появится об этом отчет с фотографиями.
