Селекторы телевизионных каналов применяют как в бытовой технике (телевизорах, видеомагнитофонах), так и в специализированной (различных измерителях, промышленных видеосистемах и др.). Их моделей сейчас довольно много. Для радиолюбителей, решивших заняться усовершенствованием своей аппаратуры, здесь большое поле деятельности. Каким же современным селекторам отдать предпочтение и как их грамотно и успешно использовать? Об этом и рассказано в публикуемой статье.
Стремление разработчиков к повышению качества изображения и звука в современном телевизоре воплощается в новых схемных и конструктивных решениях его блоков, в том числе радиоканала [1]. Его основной узел, от которого зависит высококачественный, уверенный прием и, собственно, настройка на выбранный телевизионный канал, — селектор.
Информация о известных автору наиболее интересных моделях современных селекторов (построение, принцип действия, схемные и конструктивные отличия, особенности, электрические параметры и схемное включение) может быть полезной как при разработке новых высококачественных блоков радиоканала, так и при подборе аналога взамен неисправного селектора. Очень важно при этом обращать внимание на согласование выбранного селектора с уже имеющимся блоком радиоканала.
Селектор каналов СК-М-24-2С
В табл. 1 перечислены модели селекторов, разработанных и выпускаемых в последние годы, указаны их функциональные возможности, схемные и конструктивные отличия, аналоги. В ней первые четыре селектора (СК-В-. ) разработаны АО АВАНГАРД (г. С.-Петербург), последние три модели — фирмой NOKIA (Финляндия), а остальные — АО SELTEKA (г. Каунас, Литва).
Серийное производство новых селекторов (СК-В-251, СК-В-451) в нашей стране пока еще не налажено, поэтому в различной аппаратуре (кроме блоков западноевропейских фирм PHILIPS, NOKIA и др.) используются модели, выпускаемые АО SELTEKA.
Селекторы SHARP, HITACHI, SAMSUNG, PANASONIC, FUNAY, LG, SONY, AIWA, TOSHIBA, AKAI, GOLDSTAR и др.
1) Указаны для сравнения. Диапазоны: MB без кабельных каналов, ДМВ.
2) Антенные входы — раздельные для MB и ДМВ.
3) В вариантах исполнения KS-V-75M, KS-V-77M вывод АПЧГ отсутствует.
4) Антенный вход оформлен штырьком для установки на печатной плате.
В связи с последним дадим расшифровку обозначений селекторов этой фирмы. Они полностью введены с текущего года, хотя их частично придерживались и раньше. Первые буквы KS означают селектор телевизионных каналов, следующая (через дефис) буква: К — кабельный, европейской унификации; V — кабельный, юго-восточной унификации; Н — всеволновый, всех видов унификации.
Далее (через дефис) — условный номер разработки, причем для европейской унификации четные номера отведены селекторам PLL, а нечетные — VST, а для юго-восточной четные — селекторам с антенным входом типа FONO, а нечетные — типа 1ЕС. За номером указывают букву стандарта исполнения: 0-OIRT, Е — CCIR. Во всеволновых селекторах после этого при удлиненном антенном входе (1ЕС) добавляют букву L. Для селекторов VST юго-восточной унификации вариант исполнения без отдельного вывода АПЧ отличают буквой М. В таблице буквы стандарта и типа антенного входа опущены для упрощения.
Селектор каналов СК-М-24-2 | Из чего он состоит?
В табл. 2 даны основные электрические характеристики рассматриваемых селекторов. Если последняя содержит конкретные сведения и особых пояснений не требует, то о первой этого не скажешь. Она требует обстоятельных пояснений, с чего и начнем.
Напряжение настройки (U), B
по зерк. каналу, дБ
Примечание. Ток в цепях: 1) настройки- 1,7MKA(PLL) или 2 мкА (VST); 2)АРУ-30 мкА, но для KS-H-131, KS-H-134 — 20 мкА; 3) АПЧ (VST) — 1 мкА.
Отличительная особенность современных селекторов — возможность приема в интервалах частот, отведенных каналам кабельного телевидения. По полосе принимаемых частот их подразделяют на кабельные и всеволновые (в табл. 1 — каб. и всев.). Первые позволяют вести прием в диапазонах метровых (MB) и дециметровых волн (ДМВ), а также кабельных каналов (СК1 — СК19) в диапазоне MB, как показано на рис.
1 ,а. Всеволновые же обеспечивают прием еще и в диапазоне «Hyper Band» (300. 470 МГц), где ведут передачи студии кабельного телевидения на каналах СК20 — СК40, что иллюстрирует рис. 1 ,б.
Весь интервал принимаемых частот в селекторах разделен на поддиапазоны: А, В и С или соответственно МВ1, МВ2, ДМВ. При этом первые два оказываются более широкими (чем в селекторах недалекого прошлого, например, СК-В-142-1). И как следствие — острая настройка на выбранный канал. Отсюда и жесткие требования, предъявляемые к системе АПЧ и к скорости перестройки (поиску) в автоматическом режиме, иначе возможен «проскок» вещающего канала.
По принципу действия различают два вида селекторов: с синтезом напряжения (VST) или с синтезом частоты (PLL) — что сводится к разным способам настройки на передающую станцию.
Для селекторов с синтезом напряжения процессор блока управления в телевизоре формирует напряжение настройки, для чего необходим источник высокостабильного напряжения +30 В.
В селекторах с синтезом частоты установлена дополнительно микросхема (синтезатор частот), чем достигается необходимая точность настройки на выбранный канал. Управляет синтезатором частоты процессор блока управления телевизора по двухпроводной шине I’С. Сами процессоры управления различных производителей отличаются один от другого назначением байтов информации, подаваемой по этой шине, что вызывает известные трудности. Например, АО SELTEKA выпускает несколько моделей с синтезом частоты, ориентированные на процессоры фирм MOTOROLA (селектор KS-H-64) и PHILIPS (KS-H-62, KS-H-92, KS-H-134).
Настройка в селекторах с синтезом частоты — дискретная, пошаговая. В ранних моделях селекторов PLL использовали программируемые делители с шагом перестройки 62,5 кГц. Позднее перешли к программному выбору (и изменению) шага перестройки (31,25 или 62,5 кГц). В таком исполнении выпускают селекторы KS-H-64 и KS-H-92 (до его модернизации). В настоящее время созданы селекторы с программно изменяющимся шагом перестройки (31,25; 50 и 62,5 кГц) и с входом ADC ввода/вывода.
Современные селекторы каналов выполняют с общим антенным гнездом для всех поддиапазонов принимаемых частот. Это может быть гнездо типа FONO диаметром 8 мм, предусматривающее применение переходного кабеля между селектором и гнездом «Антенна» телевизора.
Другой тип антенного гнезда: SNIR (или IEC) диаметром 9 мм — рассчитан на непосредственное подключение антенного кабеля. Предпочтение отдают, конечно, последнему, так как исключаются лишние электрические контакты, нет ослабления сигнала, вносимого переходным кабелем.
В селекторах миниатюрного исполнения гнездо антенны заменяют на штырек, который подлежит пайке на печатную плату вместе с остальными выводами (селектор UVD-6001).
Входное сопротивление селекторов имеет нормированное значение, равное 750м.
Выходные цепи селекторов выполняют симметричными или асимметричными (в табл. 1 — симм. и асимм.). На рис. 2,а показаны выходные цепи микросхемы балансного смесителя селектора для получения парафазных выходных сигналов ПЧ (симметричный выход). Такое решение предполагает непосредственное соединение с симметричным входом фильтра на ПАВ радиоканала.
Асимметричный выход может быть получен при использовании симметрирующего трансформатора ПЧ (селектор KS-K-91) или иными способами, сохраняющими достоинства балансного включения. Например, так, как показано на рис. 2,6, где Rн1 = Rн2 = 680. 750 Ом..
1. Хохлов Б. Особенности радиоканала современного телевизора. — Радио, 1998, № 2,3.
Источник: ingeneryi.info
5.2.2. Конструктивные особенности селекторов каналов для цифровых телевизоров
Современное направление конструктивного выполнения телевизионных селекторов каналов – это SiliconTuners, то есть «кремниевые» селекторы, особенностью которых являются: отсутствие металлического корпуса, улучшение технических параметров и значительное сокращение числа используемых компонентов. «Кремниевые» селекторы получили такое название потому, что они могут представлять собой только одну микросхему на основе широко распространенного химического элемента кремния с незначительным числом внешних деталей. Существуют две модификации «кремниевого» селектора [49].
Структурная схема первой из них изображена на рис. 5.6, на котором приняты следующие обозначения: УВЧ – усилитель высокой частоты; ПФ – полосовой фильтр; См1 и См2 – смесители; Гет 1 и Гет 2 – гетеродины; ФАПЧ1 и ФАПЧ2 – устройства фазовой автоматической подстройки частоты; УПЧ1 и УПЧ2 – усилители промежуточной частоты; ПАВ1 и ПАВ2 – полосовые фильтры, основанные на использовании поверхностных акустических волн.
На входе данного селектора телевизионных каналов включен неперестраиваемый усилитель высокой частоты (УВЧ), нагрузкой которого служит широкополосный полосовой фильтр (ПФ), например, охватывающий диапазоны метровых и дециметровых волн. Коэффициент передачи УВЧ изменяется напряжением автоматической регулировки усиления по высокой частоте (АРУ ВЧ).
На выходе УВЧ включен первый преобразователь частоты, состоящий из смесителя См1 и гетеродина Гет1, перестраиваемог Рис. 5.6.Структурная схема селектора каналов с двойным преобразованием частоты о первой системой фазовой автоподстройки частоты (ФАПЧ1), которая позволяет выделять выбранный радиоканал.
Первую промежуточную частоту (ПЧ) выбирают близкой к 1 ГГц (чаще всего 1220 МГц). Для обеспечения необходимой избирательности включен фильтр ПАВ1. Например, для «кремниевого» селектора телевизионных каналов наиболее подходит ПАВ типа В1620, выпускаемый фирмойEPCOS. Основные параметры данного фильтра приведены в табл. 5.1.
Высокая первая ПЧ позволяет существенно повысить подавление зеркального канала. Таблица 5.1
Параметры фильтра пав типа в1620
| Наименование параметра | Значения основных параметров |
| Центральная частота, МГц | 1220 |
| Полоса пропускания, МГц | 8 |
| Входной/выходной импеданс, Ом | 200/200 |
| Максимальное (типовое) затухание, дБ | 4,2 (3,6) |
| Максимальная (типовая) неравномерность АЧХ в полосе частот 1216…1224 МГц, дБ | 1,2 (0,6) |
| Неравномерность группового времени запаздывания (ГВЗ) в полосе частот 1216…1224 МГц, нс | 15 |
| Рабочий интервал температуры, С | –40…+85 |
| Габариты, мм | 331,1 |
Таблица 5.2
Параметры цифрового фильтра пав типа фпзп7.518
| Наименование параметра | Значения основных параметров |
| Центральная частота, МГц | 35,25 |
| Ширина полосы пропускания по уровню – 3 дБ, МГц | 8 (31,25…39,25) |
| Неравномерность АЧХ в полосе частот 31,5…39,0 МГц, дБ | 0,7…0,9 |
| Неравномерность ГВЗ в полосе частот 31,5…39,0 МГц, нс | 50 |
| Вносимое затухание, дБ | 20 |
| Сопротивление источника, Ом | 50 |
| Сопротивление/емкость нагрузки, кОм/пФ | 2/3 |
Второй преобразователь частоты с неперестраиваемой системой ФАПЧ2 (второй гетеродин обычно выполняют с кварцевым резонатором) переносит спектр сигнала на стандартную ПЧ. В России центральная частота канала ПЧ равна 35,25 МГц, в Западной Европе – 36 МГц.
В «кремниевом» селекторе каналов на позиции фильтра ПАВ2 может быть использован стандартный фильтр фирмы EPCOS, например, типаX6857Dили отечественный фильтр ФПЗП7.518. Фильтр ПАВ типаX6857Dрассчитан на центральную частоту 36,125 МГц при ширине полосы пропускания по уровню – 3 дБ, равный 8,1 МГц. Основные параметры отечественного фильтра ФПЗП7.518 приведены в табл. 5.2. Для примера на рис.
5.7 приведены амплитудно-частотные характеристики ПАВ-фильтров, используемых для формирования второй ПЧ.
Рис. 5.7.Амплитудно-частотные характеристики ПАВ-фильтров, используемых в селекторе каналов цифровых телевизоров: а) фильтр Х6587D;б) фильтр ФПЗП7.518
Рис. 5.8.

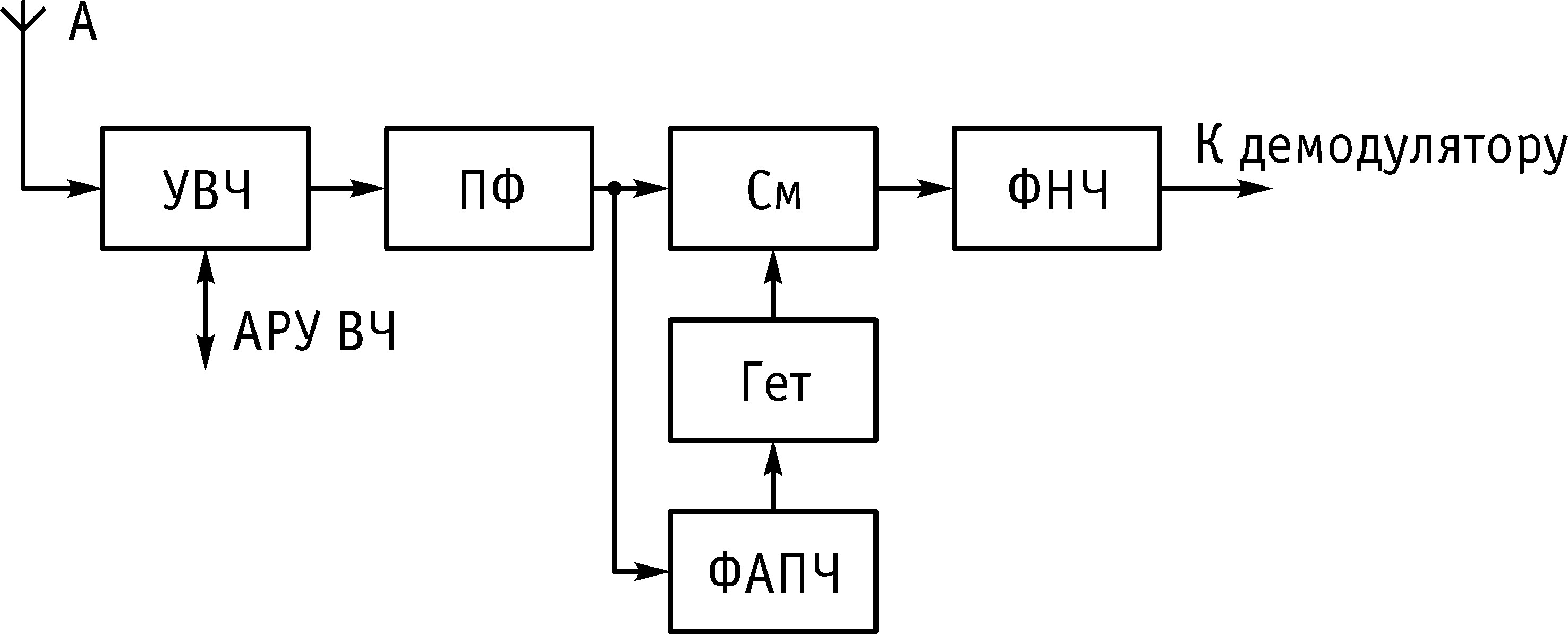

Структурная схема селектора каналов с синхронным гетеродином Существует вторая модификация «кремниевого» селектора телевизионных каналов, структурная схема которого представлена на рис. 5.8. В данном случае селектор содержит широкополосный УВЧ и одну перестраиваемую систему ФАПЧ, которая настраивает гетеродин селектора на частоту принимаемого радиосигнала.
В результате преобразования спектр сигнала переносится на частоту, которая равна нулю, то есть на выходе смесителя См сразу выделяется исходный модулированный радиосигнал. Такой радиоканал называют каналом с синхронным гетеродином. Для обеспечения необходимой избирательности и оптимизации характеристики ГВЗ выделенный на выходе смесителя модулированный радиосигнал в области низких частот проходит через прецизионный фильтр низких частот (ФНЧ). Причем ФНЧ имеет плоскую АЧХ и линейную фазочастотную характеристику, что обеспечивает и неискаженную переходную характеристику.
Источник: studfile.net
Современные селекторы ТВ каналов с синтезом частоты
Селекторы, принцип действия которых основан на синтезе частоты, называют селекторами PLL («Phase Locked Loop», что в переводе с английского означает «замкнутая петля ФАПЧ»). Эти селекторы называют еще цифровыми, так как управляются они процессором телевизора по двухпроводной двунаправленной цифровой шине I2С.
Синтез частоты существенно повышает точность настройки на телестанцию, упрощает пользование телевизором, сохраняя возможность ручной подстройки для получения оптимального качества изображения [1 — 4].
Прежде чем перейти к описанию селекторов, поясним некоторые термины и условные обозначения, принятые для селекторов PLL.
Поток информации по цифровой шине I2С может передаваться в двух направлениях: от процессора и к процессору. Когда он направлен от процессора к селектору (например, команды установки), такой режим называют ЗАПИСЬ. Обратная передача потока информации (от селектора) соответствует режиму ЧТЕНИЕ, который устанавливается, когда селектор в некоторый момент сообщает процессору о своем состоянии или подтверждает ранее установленное (по запросу процессора). Этот режим имеют не все селекторы PLL.
Далее используются обозначения: AS (Adress Select) — шина адреса: SDA — последовательная шина данных; SCL (Select Clock) — шина синхронизации, тактовых импульсов; LW — напряжение питания синтезатора (+5 В); ADC — пятиуровневый АЦП, встроенный в синтезатор и позволяющий управлять каким-нибудь дополнительным устройством через селектор.
В табл. 1 — 3 указаны наиболее важные сведения о селекторах PLL производства АО «SELTEKA» (г. Каунас. Литва) [5] и их аналоги — доступные современные селекторы зарубежных фирм (отечественные модели, к сожалению, до сих пор не внедрены в серийное производство). Другие общие сведения о них и параметры были опубликованы в [1]. Напомним, что все они — всеволновые модели европейской унификации.
Антенный вход — типа IEC (SNIR), выход ПЧ — симметричный. В табл. 2 и 3 Uн — напряжение настройки; вывод 1 — ближайший к антенному входу. У селекторов KS-H-132. KS-H-134 имеется только 11 выводов. В этих селекторах напряжение питания равно +5 В и специальный вывод для напряжения UPLL не предусмотрен, но имеется вывод для напряжения настройки (0,5.
28 В) — выход UH который облегчает контроль работы селекторов и делает возможным ручную подстройку.
Наиболее простая модель — KS-Н-62. Скорость перестройки, начиная с частоты 132 МГц в поддиапазоне А, 356 МГц в поддиапазоне В и 678 МГц в поддиапазоне С, изменяется (программно) так. чтобы скомпенсировать нелинейность зависимости емкости варикапов от напряжения настройки.
В селекторе KS-H-64 скорость перестройки изменяется также программно. Сама программа «зашита» в процессоре.
KS-H-92 — более совершенный и сложный селектор. Скорость перестройки замедляется (slightly — слегка) вблизи телестанции для уменьшения остаточной расстройки. В таблицах даны параметры модернизированного (в конце 1998 г.) варианта селектора KS-H-92, в котором установлена микросхема TSA5522M фирмы PHILIPS вместо синтезатора фирмы MOTOROLA. Этот вариант стал аналогом селектора 3402РНС фирмы ТЕМIС.
Селектор KS-H-92L — вариант KS-H-92 с удлиненным антенным входом (32.2 мм). Аналогичными функциональными возможностями обладает селектор KS-H-132, но при низком напряжении питания.
Самым новым селектором на сегодняшний день можно назвать KS-H-134 (разработка 1998 г.). В нем изменены границы поддиапазонов принимаемых частот: А — с эфирного канала 1 по кабельный канал СК6 (47. 158 МГц). В — с СК7 no СК37 (158. 438 МГц); С — с СК38 по 69-й канал (438. 862 МГц). Введен режим тестирования, а изменение скорости перестройки происходит автоматически.
При замыкании петли системы ФАПЧ (в полосе захвата канала) обеспечивается переключение скорости перестройки, а при отсутствии фиксации — обратное изменение скорости. Программное включение/выключение функции скорости перестройки позволяет перейти на ручную настройку.
На рис. 1 представлена структурная схема селектора PLL (на примере KS-H-92). Он состоит из трех одинаковых каналов выделения, усиления и преобразования сигнала. Каждый канал рассчитан для работы только в одном поддиапазоне (А, В или С). Рассмотрим построение одного из каналов, например, для поддиапазона А.
Радиосигнал с антенного входа выделяется входным контуром, выполняющим роль полосового фильтра (Пм). и проходит на усилитель радиочастоты (УРЧ). собранный на полевом транзисторе. Нагрузкой УРЧ служит полосовой фильтр (ПФ). Входной контур и полосовой фильтр перестраиваются варикапами.
Усиленный сигнал поступает на микросхему DA1, содержащую три отдельных балансных смесителя-гетеродина (С/Г). Контуры гетеродинов также перестраиваются варикапами. Сигнал ПЧ выделяется полосовым фильтром (ФПЧ) и после согласующего каскада приходит на выходные выводы селектора (выход ПЧ).
Сигнал гетеродина через коммутатор (Комм) поступает на микросхему синтезатора частоты DA2. На рис. 2 показан фрагмент структурной схемы синтезатора, в который входит образцовый генератор (ОГ) частоты Fo, первый программируемый делитель (ПД1) с коэффициентом деления К и второй программируемый делитель (ПД2) с коэффициентом деления N, частотно-фазовый детектор (ФД) и активный фильтр нижних частот, в качестве которого применен интегратор (И). Последний не входит в состав микросхемы, однако он работает в петле системы ФАПЧ и peaлизует изменение скорости перестройки. Частота образцового сигнала стабилизирована кварцевым резонатором на 4 МГц.
Делитель ПД1 выполнен так, что его коэффициент деления К задается процессором в строгом соответствии с установленным шагом перестройки по табл. 4.
Как работает синтезатор в кольце импульсной системы ФАПЧ при переходе частоты гетеродина с Fг1 на частоту Fг2, причем Fг2>Fг1? Для того, чтобы на входах частотно-фазового детектора были сигналы одной частоты сравнения (Fcp). выходная частота гетеродина должна удовлетворять соотношению Fо/K=Fг/N. Изменение коэффициента деления N на единицу приводит к соответствующему изменению частоты F, на минимальный шаг частотной сетки гетеродина.
В первый момент после увеличения N частота сигнала на выходе программируемого делителя ПД2 станет меньше Fcp и частотно-фазовый детектор начнет вырабатывать корректирующие импульсы, которые преобразуются интегратором в повышенное напряжение управления (Uyпp). Это напряжение поступает на варикапы гетеродина (а также входного контура и полосового фильтра в каждом канале селектора).
Частота гетеродина будет повышаться до тех пор, пока значения частоты на обоих входах частотно-фазового детектора не сравняются. В результате достигнутая разность фаз (остаточная расстройка) будет поддерживаться постоянной. Следовательно, изменением коэффициента деления N обеспечивается перестройка селектора по частоте. Причем каждому значению шага перестройки соответствует определенное значение частоты сравнения (табл. 4).
Нетрудно заметить, что скорость перестройки зависит от параметров интегратора. Так, увеличение входного тока интегратора в пять раз вызывает значительное увеличение скорости перестройки. Этот способ управления получил название НАКАЧКА (Charge Pump). Однако следует иметь в виду, что скорость перестройки ограничена условием устойчивости, как и в любой системе автоматического регулирования.
В табл. 4 даны также значения коэффициента D, необходимого для определения коэффициента деления N. Для вычисления его значений используют соотношение N=D(Fгн + Fпч, где Fгн — частота гетеродина для сигнала изображения, Fпч — ПЧ изображения. В двоичном исчислении для задания коэффициентов программирования число N имеет вид:
N=16384·N14+8192·N13+4096·N12+ 2048 ·N11+1024· N10+512· N9+256 · N8+ 128 · N7+64 · N6+32 · N5-4 6 · N4+8 · N3+ 4 · N2+2.N 1+N0, где N14 — N0 — биты информации, принимающие значение 0 или 1.
И наконец, следует рассказать о протоколе обмена сигналами между селектором PLL и микропроцессорной системой управления в различных режимах.
В режиме ЗАПИСЬ протокол обмена состоит из пяти байтов по восемь бит в каждом: один байт адреса, два байта программного делителя ПД2 и два байта управления. В конце каждого байта селектор должен посылать особый сигнал АСК (Acknowledge), подтверждающий правильность принятой информации. В общем виде протокол обмена в этом режиме представлен в табл.
5. Следует иметь в виду, что один и тот же бит в байтах управления для разных моделей селекторов имеет различные обозначения. Например, бит Р14 обозначают 5I для селектора KS-H-62, Т14 — для KS-H-64 и CP — для остальных. Поэтому в таблицах такие биты обозначены буквой Р (PORT) с порядковым цифровым номером, а в скобках могут быть указаны обозначения для конкретного селектора. Значения битов. отмеченные в таблицах знаком X, не используют для управления.
Бит адреса R/W (Read/Write) переключает селектор в режим ЧТЕНИЕ или ЗАПИСЬ. При R/W=0 устанавливается режим ЗАПИСЬ. Для селекторов без режима ЧТЕНИЕ это — единственное состояние.
МА1 и МА0 — биты выбора необходимого адреса, если телевизор содержит несколько селекторов (например, второй селектор для устройства «Кадр в кадре»). Смена адреса достигается изменением напряжения на выводе AS в соответствии с табл. 6. При использовании в телевизоре одного селектора МА1=0 и МА0=1 или вывод AS оставляют свободным.
Битами N14-N0 (см. табл. 5) задают коэффициент деления программируемого делителя ПД2, о чем уже было сказано выше.
Бит Р14, который уже упоминался, — бит накачки. Для селектора KS-H-62 при Р14(51), равном 1, увеличивается скорость перестройки с определенных частот в каждом поддиапазоне. Для остальных селекторов при том же значении бита Р14 (Т14, CP) обеспечивается ускоренная настройка.
В селекторе KS-H-134 биты Р13 — Р11 (Т2 — Т0) управляют включением и выключением режимов внутреннего тестирования и автоматической накачки в соответствии с табл. 7.
В селекторе KS-H-64 биты Р11(Т11) и Р10(Т10) управляют программируемым делителем ПД1 так, как указано в табл. 8.
В остальных селекторах для управления этим делителем использованы биты Р10 (RSA) и Р9 (RSB) по табл. 9, причем биты Р13 и Р12 должны иметь значение 0, а бит P11 — значение 1. Поскольку селектор KS-H-62 выполняют с единственным шагом перестройки (62,5 кГц), то для него биты P11, Р10 и Р9 равны 1.Бит Р8 равен 0 для всех селекторов без исключения.
Переключение поддиапазонов сосредоточено в последнем байте управления. Причем число используемых битов может быть от трех до пяти (остальные биты не применяют). Для селектора KS-H-62 это — Р7 — РЗ в табл. 10, для KS-H-64 — РЗ (ВЗ) — Р0 (В0) в табл. 11.
Для KS-H-134 (табл. 12) KS-H-92 и KS-H-132 (табл. 13) используют три младших разряда Р2 (BS2) — Р0 (BS0).
В режиме ЧТЕНИЕ протокол обмена состоит из байга адреса и байта статуса. Бит R/w в байте адреса должен быть равен 1. Других изменений в этом байте нет (см. табл. 5, 14).
Байт статуса для селекторов KS-H-92. KS-H-132. KS-H-134 представлен в табл. 14. Бит POR (Power On Reset) сигнализирует о включении питания селектора. Бит POR равен 1, когда питание подано. Бит FL (In lock Flag) — сигнал о действии системы ФАПЧ. Когда бит FL равен 1. кольцо системы ФАПЧ замкнуто.
Бит ACPS (Automatic Charge Pump Switch flag) информирует о работе устройства автоматического переключения НАКАЧКИ в селекторе KS-H-134. Бит ACPS активен в состоянии 0. Биты А0-А2 — выходные сигналы пятишагового АЦП (ADC). Для селекторов с режимом ЧТЕНИЕ (см. табл. 14) параметры ADC и комбинации уровней А0-А2 одинаковы и указаны в табл. 15.
АЦП позволяет, например, управлять селектором по трехпроводной шине (американский стандарт).
Еще несколько слов о процессорах управления. Их довольно много. Отличаются они один от другого заполнением внутреннего ПЗУ («прошивкой»). Для селекторов KS-H-92. KS-H-132 лучше всех подходит процессор РСА84С640-30 фирмы PHIUPS.
