Вышли из строя сразу все три порта HDMI на телевизоре LG42LD750-ZA, телевизор смотрю через вход AV, хотелось бы восстановить порты. в инете смотрел что восстанавливают чип методом нагрева феном или «запекают» в духовке, но это я так понимаю временная мера. В связи с этим нужны контакты мастера или мастерской кто имеет практический опыт ремонта. Заранее благодарю за ответы.
PS Плату сниму сам и привезу по указанному адресу.
Влад Мир12341234
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
Влад Мир12341234
Отнеси в СЦ Контур-а — они официально лыжи ремонтируют.
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
Тоже начиналось с HDMI, через месяц потух.
Обращался к Владиславу, номер в соседней теме (конец второй страницы).
viewtopic.php?f=30start=20
Василий.
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
Тоже была проблема с хдми, правда, телек филипс. Всё работало, потом бах и не работает, в какие порты не тыкай (у меня их там 2 или 3). Через какое-то время попробовал просто другой кабель, и опана — заработало всё
Ремонт платы Маин LG 42ld750
7797970
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
проще мониторить по стране разбитый тв и все, через авито пришлют вам плату
Connar
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
Connar писал(а): проще мониторить по стране разбитый тв и все, через авито пришлют вам плату
Ну, лично у меня найти мать на данный телек не получилось, у этой модели отвал или неисправность чипа больной вопрос, поэтому при покупке нарваться можно на всё что угодно.
Василий.
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA

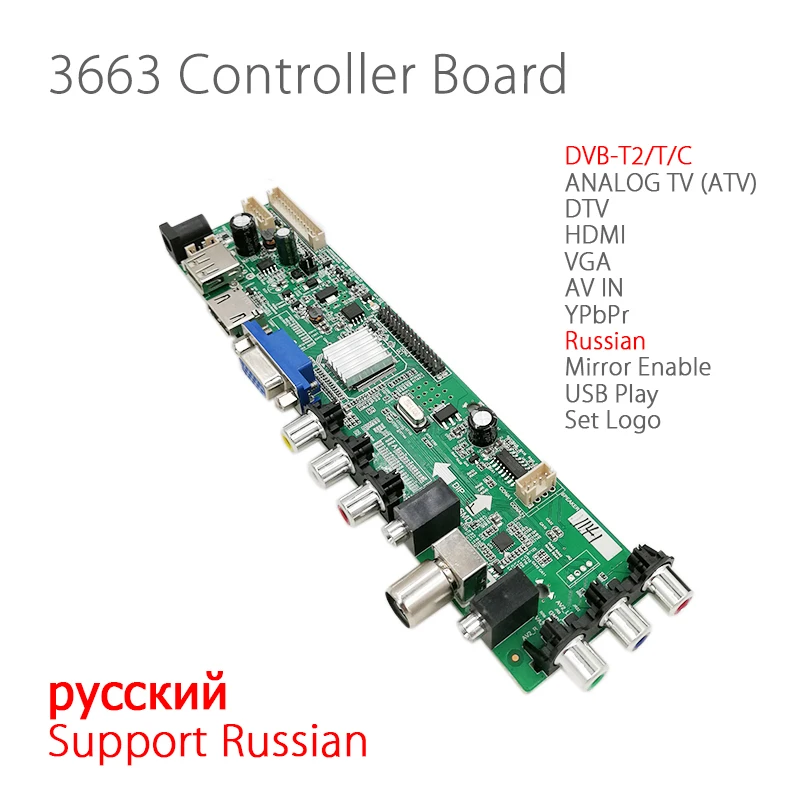

Насколько понимаю, сейчас гораздо проще и дешевле поставить универсальную плату такого типа (взял для примера).
И весь вопрос ремонта упрётся в способ закрепления ея внутри корпуса телека.
Xenos
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
Xenos
А есть реальный опыт ?
HUGER
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
HUGER
Тут где-то была тема, где автор делал телевизор из подобной платы и матрицы ЖК-монитора.
Re: Не работают порты HDMI на телевизоре LG42LD750-ZA
У меня есть хорошая плазма Пионер, но пульт уже того подсел и функционала не хватает, вот думаю что как сделать.
Источник: 27region.ru
Ремонт телевизора LG 42LD750
Техническое описание и состав телевизора LG 42LD750, тип панели и применяемые модули. Состав модулей.
Характеристики
LG 42LD750
Smart TV 42LD750
| Диагональ экрана: | 42″ (107 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Частота обновления: | 200 Гц |
| Smart: | есть. Поддержка Wi-Fi — опционально |
| Поддержка HD: | 1080p Full HD |
| Контрастность динамическая: | 80000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 2 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-C |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x3, USB x2, RS-232, Ethernet (RJ-45) |
| Разъём наушников: | есть |
| Размеры: | C подставкой 1024x700x260 мм Без подставки 1024x639x77 мм |
| Потребление от сети: | 210 Вт |
Ремонт «замученного» телевизора LG 42″
LG
Model: 42LD750
Chassis/Version: LD03B
Panel: LC420WUH (SC)(M1)
Inverter (backlight): integrated into PSU
Power Supply (PSU): EAX61131701/11
MainBoard: EAX61531904 (5) SAA35042406 ver.3.47
IC MainBoard: CPU: LGE3556C; DRAM: NT5TU128M8DE; SPI Flash: MX25L4005CM2I-12G; SOUND: EAN60969601
Тuner: TDFR-G135D
Общие рекомендации по ремонту TV LCD LCD
Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора LG 42LD750, а так же внешние элементы корпуса. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.
Если телевизор 42LD750 не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, — есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправность только в питании дежурного режима. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя Полная неработоспособность БП может быть вызвана коротким замыканием силовых элементов в первичной цепи с последующим обрывом предохранителя, либо КЗ в нагрузках.
При неисправноти силовых ключей импульсного преобразователя следует обратить внимание и на другие элементы в их обвязке, которые могут быть следствием или причной их пробоя.
Если у LG 42LD750 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания — инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики. При отключени защиты в целях обеспечения возможности диагностики неисправности, следует соблюдать особую осторожность, а после завершения всех ремонтных работ необходимо обязательно восстановить цепи и работоспособность защиты инвертора для дальнейшей безопасной эксплуатации телевизора.
Ремонт материнской платы EAX61531904 (5) SAA35042406 ver.3.47 необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) — перепрошивка FLASH или EEPROM. Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить.
При попытках ремонта следует проверить её элементы — CPU: LGE3556C; DRAM: NT5TU128M8DE; SPI Flash: MX25L4005CM2I-12G; SOUND: EAN60969601; и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDFR-G135D и обновить ПО.
Внимание пользователям! Самостоятельный ремонт телевизора LG 42LD750 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Дополнительно по ремонту MainBoard
Внешний вид MainBoard EAX61531904 показан на рисунке ниже:
EAX61531904 может применяться в телевизорах:
LG 42LD750 (Panel LC420WUH (SC)(M1)), LG 42LD650 ZC (Panel LC420WUG (SC)(A1)).
Внешний вид блока питания
Основные особенности устройства LG 42LD750:
Установлена матрица (LCD-панель) LC420WUH (SC)(M1).
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LD750 осуществляет модуль питания EAX61131701, либо его аналоги.
MainBoard — основная плата (материнская плата) представляет собой модуль EAX61531904, с применением микросхем CPU: LGE3556C; DRAM: NT5TU128M8DE; SPI Flash: MX25L4005CM2I-12G; SOUND: EAN60969601 и других.
Тюнер TDFR-G135D обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420WUH-SCM1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920×1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24×523.26 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1400:1
Display Colors : 1.06B (8-bit + Dithering), CIE1931 72%
Response Time : 8/10 (Tr/Td)
Frequency : 120Hz
Lamp Type : 16 pcs EEFL Without Driver
Signal Interface : Mini LVDS, 120 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
LG 42LE2R 42LE2R-ZJ.BRULLJN
Chassis(Version) LP61A
Panel: LC420W02 (SL)(A2)
T-CON: 6870C-0100A LC420W02-SLA2/SLC2
Inverter (backlight): 6632L-0326B, 6632L-0327B ( LGIT/YPNL-T024E 2300KFG073C-F)
Power Supply (PSU): 6709900017A YP4201
PWM Power: ICE1PCS02 (PFC), DM0565R
MOSFET Power: W26NM60 (PFC)
MainBoard: LP61A EBU33925301 PP61A/C LP61A/C PN61A / LN61A
Тuner: TAFM-W103
IC Main: VCT6973G, TPA3100D2PHPR, TEA6420D, AT24C32AN, ICL3232CBNZ
LG 42LD650 ZC
Chassis(Version) LD03B
Panel: LC420WUG (SC)(A1)
Inverter (backlight): integrated into PSU
PWM Inverter: BD9270F (24 pin)
MOSFET Inverter: 2SK3868
Power Supply (PSU): EAX61124201/14 REV1.1 LGP42-10LF
PWM Power: STR-W6053N, HS01G (PFC)
MOSFET Power: 13NM60N, 2SK3868
MainBoard: EAX61531904 EBR67347301
Тuner: TDFR-G135D EBL60740401
IC Main: CPU: LGE3556C; DRAM: NT5TU128M8DE; SPI Flash: MX25L4005CM2I-12G; SOUND: EAN60969601
Источник: tel-spb.ru
ЖК LG 42LD750 отсутствует питание матрицы.
Main-board (материнская плата):
BCM High
LD650/750
EAX61531909(2)
EBT60881502.
Tuner (тюнер):
EBL60740401
TDFR-G135D.
Power supply (блок питания+инвертор):
PCB: EAX61131701/12 REV1.1
10L 42″ TM 240Hz/480Hz.
LGP42-10TM
(240 Hz).
Шлейф LVDS:
EAD60974121
(L)
HL1026(479).
EAD60974122
(R)
HL1026(429).
Началось с того, что появилась необходимость снять мейн с исправного ТВ, повертев в руках, поставил на место воткнул шлейфы, питание и тд. Включаю телевизор, на экране вертикальные цветные полосы, выключил, снял шлейфы, показалось, что воткнул кривовато один из них(левый), проблема не пропала. Первым делом проверил напряжения питания матрицы на микрухе MAX13117E они оказались очень сильно занижены, вместо 27 оказалось 2.5, по линии 3.3 стало 1.2, 15-ти вольт так же нет, лишь что-то около 2 вольт. На вход микрухи 12,4 вольт поступают, на выходе нет, правда заметил, что в момент включения Телика, все напряжения появляются на секунду и далее снижаются, видимо МАХ не помер, а просто уходит в защиту.перелопатил всю обвязку, дизертиров не обнаружил, расстроился.
Куда копать дальше, не знаю, руки опустились, может направиуте в нужное русло!?
Ах да, матрица исправна, подкидывал мейн от 42ld450 без тюнера, всё работало через hdmi
Напряжения с инвертора все на месте.
Зы: сильно не пинайте, ранее имел дело только с кинескопными ТВ.
Прикрепленные файлы:
Источник: www.tvservice.org
