Схема телевизора Самсунг ue40d5000pw

Всем Сегодня у на с на ремонте телевизор Samsung ue40d5000pw с диагнозом от клиента — не включается.

По факту так и оказалось. При включении в сеть не подаёт никаких признаков работоспособности. Светодиод на лицевой панели не горит.

Посмотрим что там внутри сего аппарата.

майн плата bn41-01747a

T-con не сфоткал. не лазил туда.

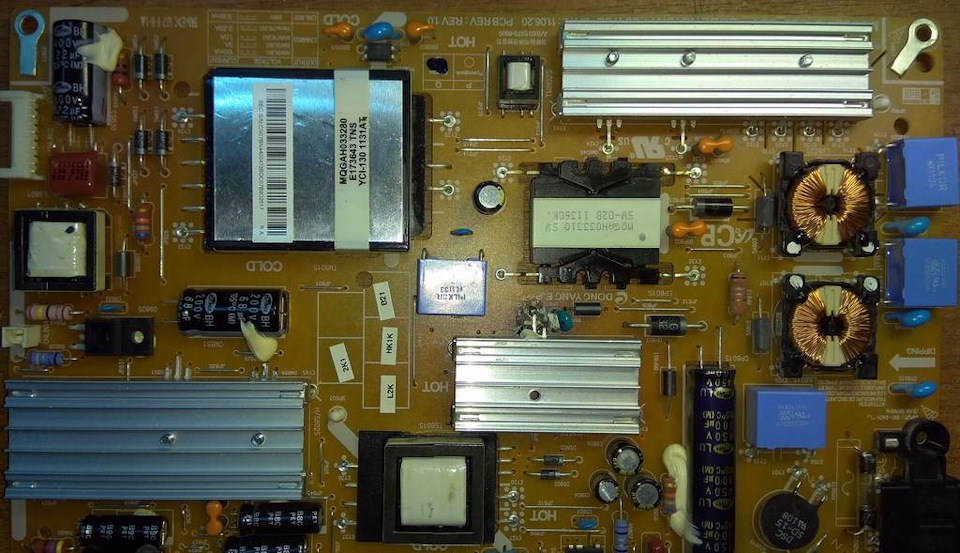

Блок питания BN44-00473B ( исчиняемый) 🙂

И фото с обратной стороны

При первичной поверке был обнаружен «оборванный» предохранитель.

И следом за ним, пробитый полевой транзистор 11n60c

Остальные элементы подозрений не вызвали. Конденсаторы в обвязке шим так-же в пределах нормы не требуют замены.

Подобный ремонт уже был описан на канале «Будни (радио)инженера» . И там обошлось заменой транзистора и извлечением «ненужного» конденсатора.

Я-же решил провести эксперимент. Итак, что получится?

Вместо 11n60c я поставил аналог k12a65d он даже чутка по-мощнее. После замены транзистора сначала включил через лампочку 22040ВТ, и лампа стала мигать с периодичностью 3 секунды. Это говорит о попытке запуска PFC, но при просадке по току блок снова пытается запуститься.

Ремонт телевизора Samsung UE40D5000PW

В чём преимущество самсунговских блоков питания, что при отключении от майн платы и подключенной подсветке блок стартует.

Далее вместо лампы запаял новый предохранитель и телевизор успешно запустился. На сетевом конденсаторе 392 вольта.

И вот собственно в чём эксперимент. Как говорят на форумах, но я про такое не видел, со слов коллеги по каналу, что конденсатор в цепи полевика со временем становится ненужным и/или наоборот начинает вредить работе схемы.

Источник: dzen.ru

Samsung UE40D5000PW

Упомянул в одном из постов про запрограммированное старение техники.

Пример тому, пример на столе в виде телевизора самсунг. Прошли времена тв на ЭЛТ работающих по 15-20 лет без ремонта.
Что нужно казалось бы для счастья — LED подсветка. Какой-то маркетолог придумал продавать телевизоры толщиной 3 сантиметра.

Еще по теме: Программы для HDMI телевизора

Полный размер
Общий вид слим чуда, блок питания уже убежал на операцию

Полный размер

Все смарт функции на одной дорогой плате, вместе с разъёмами! Поэтому нужно очень нежно обращаться в флешками и HDMI кабелями.

Полный размер

И еще немного маркетинга, этот блок питания с PFC. Экономия копеешная электричества 3-5 процентов. А может и меньше). Условно можно сказать что здесь два импульсных БП на плате. Для надежности конечно)) Первый добывает из сетевого напряжения 380-390вольт.

А второй все питающие, но уже из 380.

Ремонт телевизора SAMSUNG UE40D5000PW

Полный размер

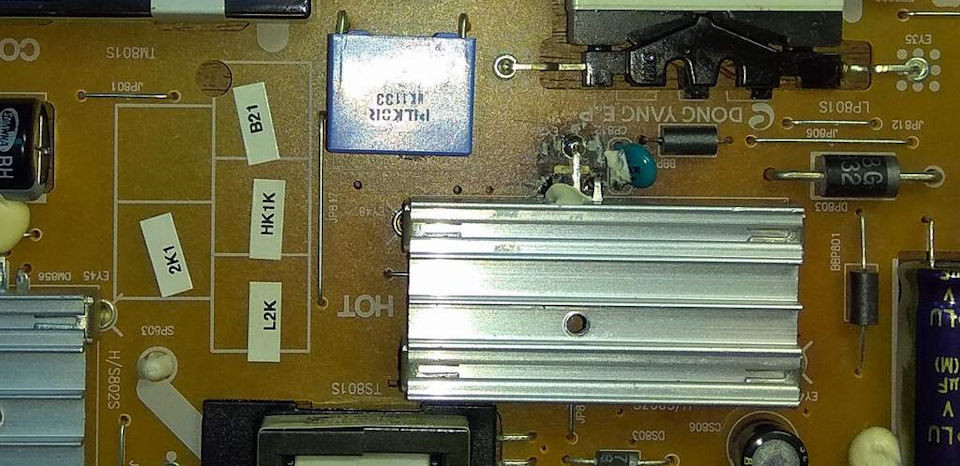

Собственно умер этот транзистор, немного вокруг него пассивных элементов. Но сразу сгорел сетевой предохранитель, поэтому производителю спасибо!

Полный размер
Все меняю, работает, включается. Но напрягает температурный режим транзистора. Напряжения в норме.

Полный размер

Это единственная термонагруженная деталь в этом аппарате, темный текстолит вокруг это подтверждает. А почему радиатор меньше остальных в этой схеме, а вокруг еще столько же места свободно?

Очевидно стремление производителя…
