Постоянно-периодически перестает работает переключение каналов.
Нигде не нашел схему.
Кнопки почему-то с фиксацией.
Последний мастер посоветовал больше в ремонт не отдавать
И мне этот телевизор подарили.
После проверки-пропайки цепей питания, что еще можно посмотреть ?
И где взять схему. Телевизор древний, хоть и маленький. В интернете ничего не нашел.
Точнее есть целые диски в продаже, с альбомами схем. Но мне нужен всего один один блок.
И надо ждать месяц, пока придет неизвестно что.

Я погляжу, кажется у меня в бумажном виде есть. Только надо будет отсканить.

Насколько я помню в Электронике 25ТЦ переключатель механический, и если дело в нем,
то проверь все ли напряжения на него приходят.

Короче левый какой-то телевизор. Возился с переключателями, а теперь и блок питания перестал включаться. Одна радость, он большой и плоский, раскатали его на всю заднюю крышку. Каждая деталь, как на ладони. Менять легко.

Знать бы еще что менять.

Телевизор ,,Березка,, в разбор на драг металлы.

Не люблю я 25ТЦ. Чтобы его включить со снятой крышкой, надо снять питало с этой крышки, и на весу к «остальному телевизору» приделать. И задающий генератор строчной развёртки находится в питале, и синхронизируется то ли через оптопару, то ли через транс.

25ТЦ, в своё время был супер-телевизором в СССР.
Проблемы со стыковкой БП с сабжем во время ремонта решаются просто: нужно сделать удлиннитель.
По ремонту БП: оч. навороченный и сложный.
И всегда виноваты:
1. отечественные оксидники
2.отечественные ширпотребные транзисторы.
3. отечественная сборка . Типа, для народа.

Вот у меня сейчас стоят два таких телевизора на ремонт, ждут, когда у меня появытся вдохновение
Пару раз в них уже лазил (в том числе и заменил все электролиты в БП), но успехом дело пока не увенчалось.

Рекомендую вдохновиться и вынести их на помойку!
Сабж умер. Схемотехника устарела, цена на новые кинескопы (импортные) превышают стоимость нового китайского ЖК- телевизора.
Смысл ремонта даже с целью познания утерян!

Неизвестно, в каком состаянии там кинескопы. Если не ахти, давно бы выбросил
А так хочу восстановить хотя бы один, для проверки. Прибора для проверки кинескопов у меня нет. А подать накал и провериь сопротивление катодов? — может так и сделаю Какое должно быть у нормального кинескопа?

Толь, ты пойми ,что кинескопы уже не самое главное. Главное: современный телевизор с современным сервисом. Даже для переносных требуется ДУ. (пример : ДУ для автомагнитол)
Кроме того, вспомним про ресурс. Ресурс 25ТЦ давно исчерпан! Замена одной конкретной детали не приведёт к его (ресурса) продлению. Продлится агония. А она всегда неприятна.
«Лучше ужасный конец, чем бесконечный ужас» (С)
.
По «сопротивлению» — 1-5 ком.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Заметки о ремонте.

(драгметаллы в телевизоре) электроника 25тц-421д.

пятница, 24 апреля 2015 г.

Ремонт старого телевизора Электроника 25ТЦ-313Д

Принесли на ремонт старенький телевизор 25ТЦ-313Д. Симптомы описали такие: вечером работал, выключили нормально, а на утро уже не включается. Включил. Изображения нет. Слышно только шипение из динамика и блок питания пищит высоким, значит работает и выдает какие то напряжения.

Еще по теме: Обзор телевизора Томсон 43 дюйма

Разбираю.
Первым делом снимаю все платы чищу и осматриваю.

Единственное, что визуально удалось обнаружить — это лопнувший конденсатор в блоке питания.

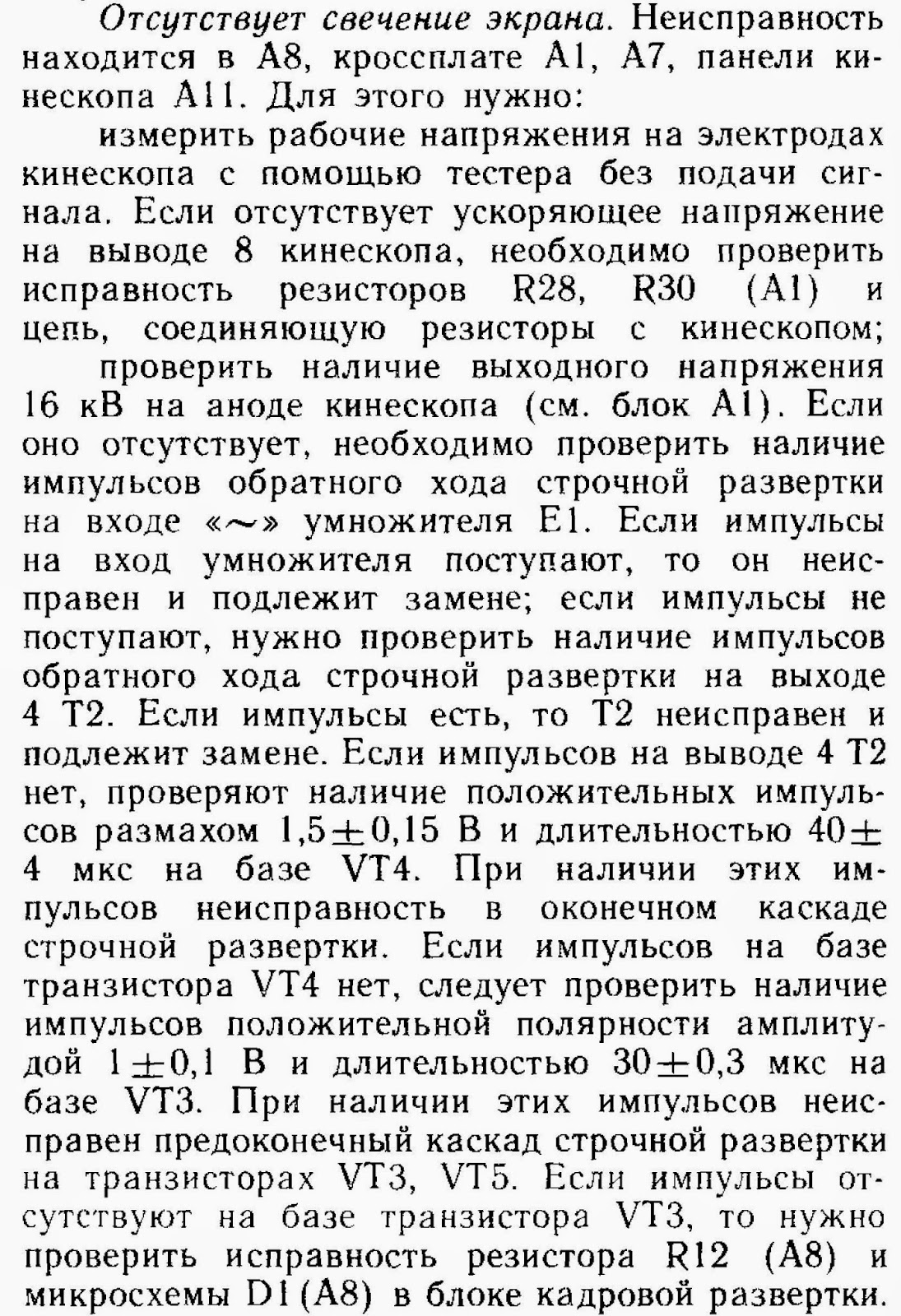

Замер напряжений на выходе БП показал их соответствие со схемой. Значит с ним все в порядке. Ищу дальше. На одном из форумов попалась информация о книжечке, в которой на станицах 191-217 нашлось описание и методика поиска неисправностей телевизора Электроника Ц431, который очень похож на ремонтиреумый. Вот:

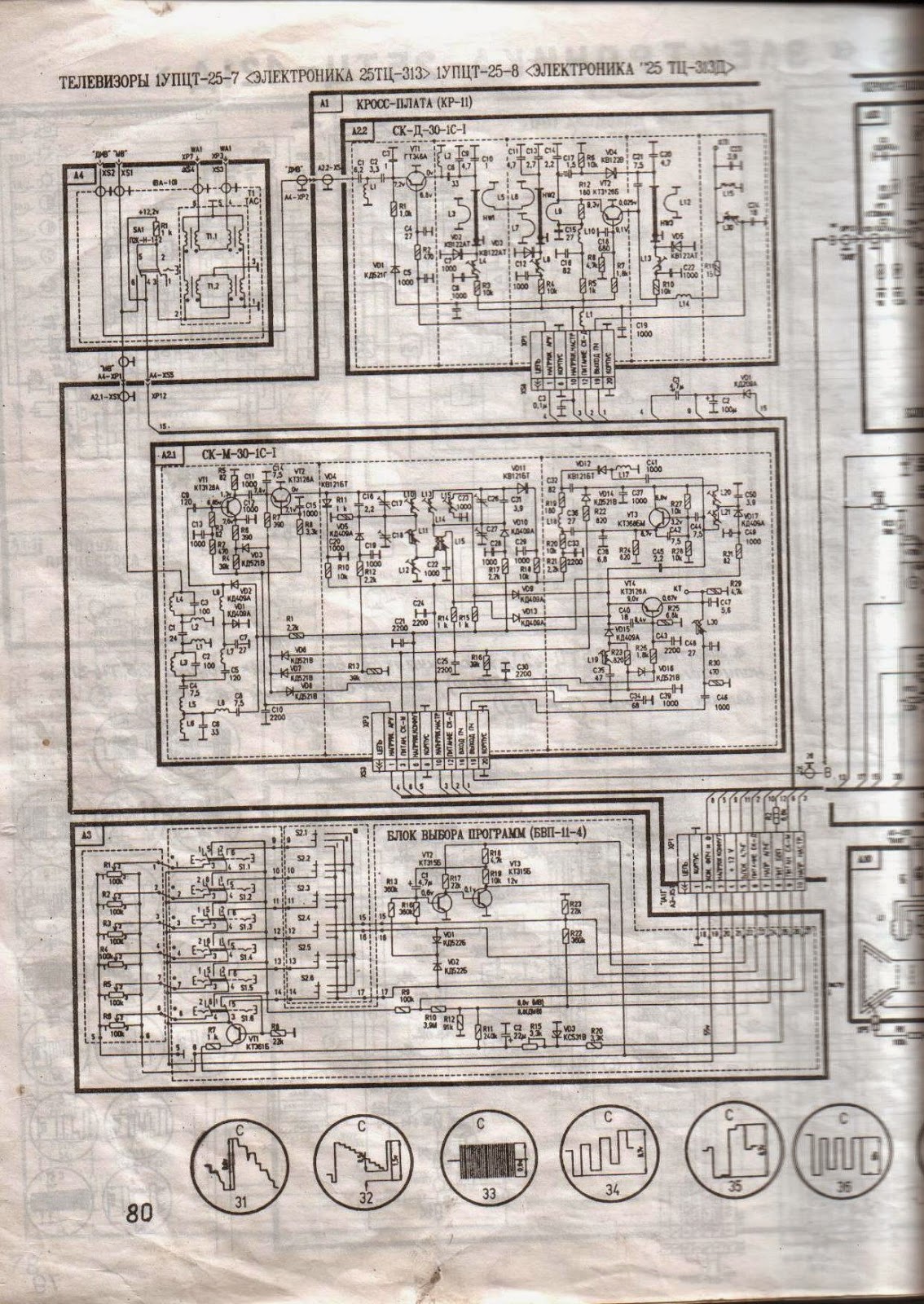

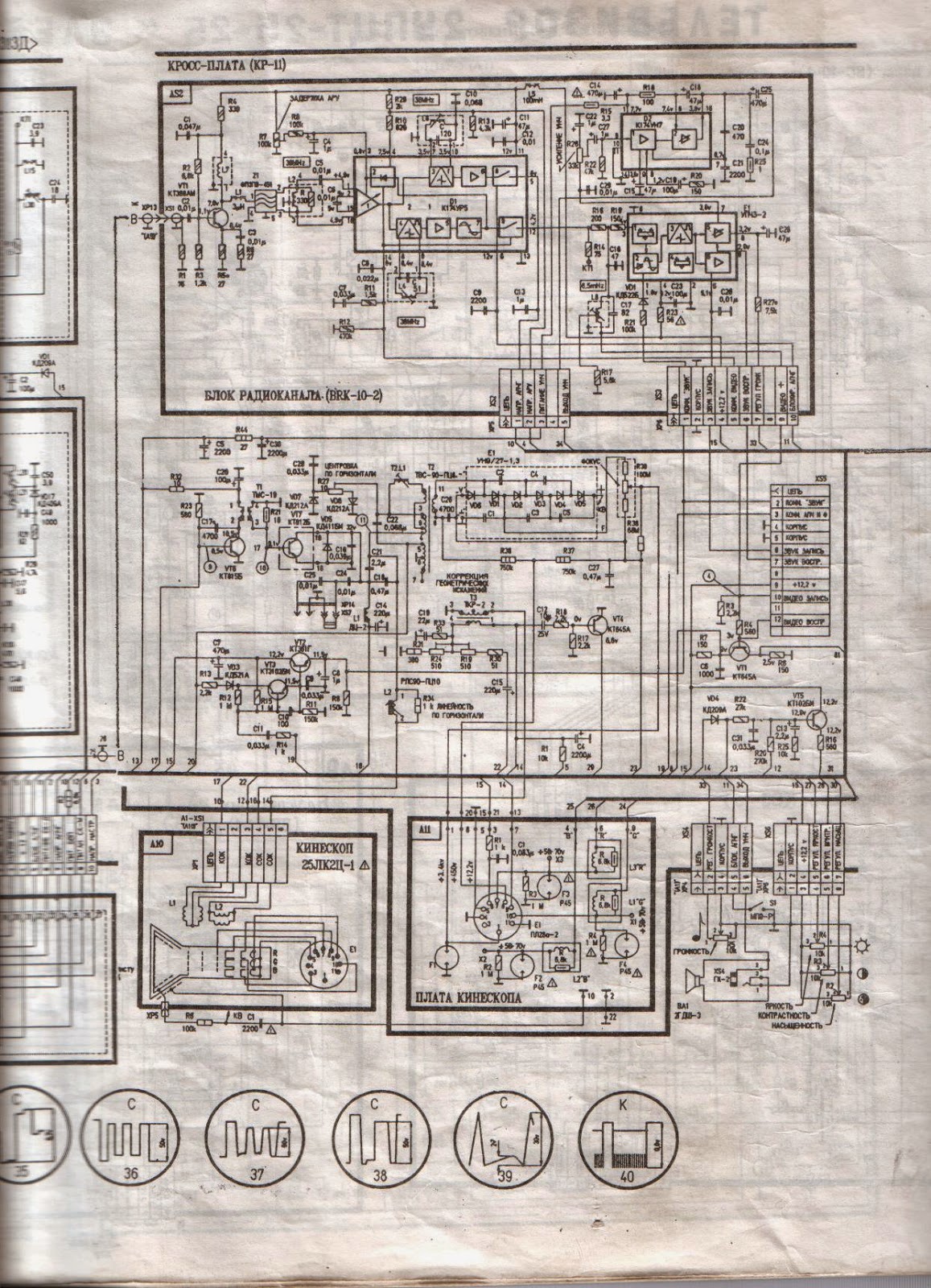

С этим материалом и осциллографом найти причину неисправности оказалось довольно легко. В книжке также прилагались схемы блоков телевизора. Хоть маркировка и не совпадала с ранее скачанной схемой, но по аналогии был найден виновник проблемы. Им оказался транзистор VT6 (КТ815Б), находящийся на крос плате.

До него сигнал доходил, а после него сигнала уже небыло. Выпаял и проверил. Прибор показал его как диод

После этой замены телевизор заработал. В общем то и все. Собрал прогнал и отдал хозяину. В итоге была заменена кучка конденсаторов и транзистор. И как бонус извлек старенькую приму, как то попавшую внутрь телика

Продам легендарный советский переносной цветной,телевизор электроника 25 тц 421 д.. все работает..без верхних антен(усов)..есть децеметровый модуль..диагональ 25 см..размеры шир.выс.глуб.:362×24.5×27.5 мас.9кг.

Телевизор Philips 32PFS6402

Это младшая модель в линейке FullHD телевизоров Philips 2017-го модельного года.

Телевизор SAMSUNG UE 40k5550b

Почти не использовали, (часто за границей)! Телевизор как новый,без единого недо.

25 000 руб.

LED телевизор SAMSUNG UE49N5510AU

✅LED телевизор SAMSUNG UE49N5510AU✅Новый товар в заводской упаковке✅Гарантия 12 .

30 066 руб.

LED телевизор LG 32LK615bplb

✅LED телевизор LG 32LK615BPLB✅Новый товар в заводской упаковке✅Гарантия 12 месяц.

15 750 руб.

Новый SAMSUNG QE55Q7FN Ultra HD (4K) qled

Телевизор Samsung QE55Q7FNA новый, в наличии.Абсолютно новый 65″ UHD 4K Smart TV.

72 500 руб.

Новый SAMSUNG QE55Q7FN Ultra HD (4K) qled

Телевизор Samsung QE55Q7FNA новый, в наличии.Абсолютно новый 65″ UHD 4K Smart TV.

72 500 руб.

Smart WiFi TV (3 шт.)

1. PHILIPS 32PFL6007. (82см).Smart TV, Wi-Fi, 3D, Ambilight. Цена-10000р.2. Белы.

10 000 руб.

ЖК Led smart TV телевизор LG c wifi 32″

Продается отличный современный ЖК телевизор качественной фирмы LG со всеми возмо.

Источник: o-ladagranta.ru

Схема телевизоров березка 25 тц 421 д

Оторвались провода в блоке цвета BC-10-1 на точках 13, 11, 12, 14 шлейф подключался к декодеру ПАЛ (BDP-10). Теперь регулятор цветности не работает, изображение черно-белое, однако если вращать диск сведения лучей на кинескопе, то можно увидеть эти цвета. Не знаю как правильно запаять этот шлейф. Вот моя схема: http://rghost.ru/6FpSwQWxR Но на ней отсутствует BDP-10

Греется К174УР5 в блоке BRK-10-2

_________________
Всякое дерево, не приносящее доброго плода будет срублено и брошено в огонь.

Последний раз редактировалось Catharsis. Пт апр 08, 2016 16:13:41, всего редактировалось 2 раз(а).

Добавлено: Пт апр 08, 2016 16:06:06
Цитата:
если вращать диск сведения лучей на кинескопе

то можно окончательно испортить цветопередачу и без «Телетеста» потом хрен настроишь.
Вообще ничего не надо крутить без понимания процесса.
Вот вам ссылка на полную схему http://archive.espec.ws/section22/file11202.html

_________________
Лом — это сложное техническое устройство.

Последний раз редактировалось Мурлокотам Пт апр 08, 2016 16:15:09, всего редактировалось 1 раз.

Добавлено: Пт апр 08, 2016 16:10:23
Мурлокотам писал(а):

то можно окончательно испортить цветопередачу и без «Телетеста» потом хрен настроишь.
Вообще ничего не надо крутить без понимания процесса.
Вот вам ссылка на недостающую часть схемы http://archive.espec.ws/section22/file11202.html

Еще по теме: Как посмотреть новости которые были по телевизору

Я уже давно ее испортил, что было, то было. У меня есть эта схема, но по ней ничего не определишь, ибо все дорожки там соединены в одну линию.

_________________
Всякое дерево, не приносящее доброго плода будет срублено и брошено в огонь.

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Добавлено: Пт апр 08, 2016 16:18:42
Это не просто линия — это шина. Смотрите цифры возле проводов и соединяйте с одноименными.

_________________
Лом — это сложное техническое устройство.

В номенклатуре продукции MEAN WELL в Компэл можно легко найти требуемую модель стандартного источника питания практически для всех отраслей применения. Рассмотрим преимущества, эксплуатационные характеристики, схемотехнику и конструктивные решения трех наиболее характерных представителей класса источников питания в открытом исполнении семейств EPS, EPP и RPS, которые могут использоваться для индустриальных устройств.

Добавлено: Пт апр 08, 2016 16:21:59
Мурлокотам писал(а):
Это не просто линия — это шина. Смотрите цифры возле проводов и соединяйте с одноименными.

Пробовал, ничего не меняется. Я вообще отключал полностью блок BDР-10, и ничего не менялось. Что с ним, что без него, разницы нет.

_________________
Всякое дерево, не приносящее доброго плода будет срублено и брошено в огонь.

Компания MEAN WELL разработала две серии монтируемых на шасси DC/DC-преобразователей со сверхшироким входным диапазоном 250…1500 В (6:1) мощностью 150 и 300 Вт (RSDH-150; RSDH-300). Изделия могут эксплуатироваться при температурах -40…80°С. Все модели имеют конвекционное охлаждение (без вентилятора) и выдерживают Uвх. до 1700 В, а также обладают комплексом защитных мер от КЗ, перегрузки, превышения Uвых. и др. Преобразователи RSDH-150/300 могут применяться в возобновляемой энергетике, фотоэлектрических системах и зарядных станциях.

Добавлено: Пт апр 08, 2016 16:43:08

В таком случае для начала . соедините все как положено, отрежьте 7-ой вывод разъема XS1 на плате декодера. Если цвет появился, то все. Если нет — отрежьте плюсовые выводы конденсаторов С3 и С4 (22 мкФ) и контакты 3 и 6 разъема XS2 на плате декодера от остальной части схемы. Плюс конденсатора С3 соедините с контактом 6 разъема, а плюс С4 — с контактом 3.
Сигнал естественно должен быть в системе SEKAM.
Дальше я продолжать диалог не могу, авось кто-нибудь другой поможет. И читайте Ельяшкевича про ремонт телевизоров 3УСЦТ -считайте что это букварь.

_________________
Лом — это сложное техническое устройство.

Добавлено: Пт апр 08, 2016 17:09:01
Мурлокотам писал(а):

Хорошо, но почему я должен менять там что-то, и уменьшать количество рабочих элементов платы, тем самым упрощая цепи? Разве нельзя оставить там все как есть, поменяв неисправный элемент? Ведь раньше все работало.
Это может быть из за неправильной настройки сведения лучей?

_________________
Всякое дерево, не приносящее доброго плода будет срублено и брошено в огонь.

Добавлено: Пт апр 08, 2016 22:20:39

Еще по теме: GTA 5 как телевизор

Все эти манипуляции необходимы для определения неисправных элементов. В данном случае мы отключаем PAL-декодер и пытаемся выяснить работает ли канал SEKAM.
Ни один мастер не в состоянии вычленить неисправную деталь с первого взгляда — для диагностики необходимы знания,опыт, приборы и измерения. У вас самого главного-то и нет — знаний. На ваши возможности и способности в ремонте этого ТВ, я честно говоря, не надеюсь и больших перспектив не вижу. Скорее, это будет для вас приобретение некоторого опыта, набивание шишек. Читайте умные книжки, изучайте теорию телевидения, учитесь читать схемы.
Я немного соврал чуть выше — опытный мастер может сразу найти неисправную деталь, при условии, что неисправность типовая и без вариантов. В вашем случае существует ветвление и, к тому же, привнесенные вашими неумелыми действиями, неисправности — не крутите все подряд, если не понимаете что вы крутите и к каким результатам это может привести.
Если хватит энтузиазма — изучайте и чините, если нет — позовите специалиста или отнесите тело на помойку. В любом случае будет результат. Удачи вам.

_________________
Лом — это сложное техническое устройство.

Добавлено: Сб апр 09, 2016 13:16:11
Мурлокотам писал(а):

Спасибо. Раньше этот телевизор совсем не включался, его отвозили на ремонт мастерам, мастера сломали кнопку и ничего не сделали. Зато я починил его. Могут быть неполадки с цветом, из за того что я мог неправильно запаять провода в блоке выбора программ?

_________________
Всякое дерево, не приносящее доброго плода будет срублено и брошено в огонь.

Добавлено: Сб апр 09, 2016 18:39:03
Catharsis. писал(а):

Могут быть неполадки с цветом, из за того что я мог неправильно запаять провода в блоке выбора программ?

Блок выбора программ называется ПТК. На цветность не влияет. Ну, то-есть конечно цвета не будет если канал недонастроен.
Всё, что писал Мурлокотам, есть истина. Читайте про ремонт наших ТВ.
И главное, подходите к ремонту системно. Восстановление таких аппаратов начинают от источника питания.
P.S. Не нужно полностью цитировать сообщение, иначе могут возникнуть проблемы с модератором.

_________________
Как советовать, так все чатлане, а как работать.
