Ремонт приставки DVB-T2 своими руками
Помните, что ремонт DVB-T2 приставки — это довольно кропотливая работа. Если Вы не уверены в своих силах, лучше обратитесь в сервисный центр. Данный материал изложен чисто информационно. Автор не несет ответственности за ваши действия при выполнении рекомендаций, написанных на этой странице. Если Вы не обладаете соответствующими навыками и знаниями, ваши действия могут привести не только к полному выходу из строя устройства, но и к поражению электрическим током.
В последнее время довольно часто друзья и коллеги приносят в ремонт DVB-T2 TV-тюнеры (или приставки для приема цифрового телевидения) с различными повреждениями. Большинство из них собрано на одних и тех же основных компонентах, и даже компоновка плат этих устройств похожа друг на друга. Неисправности тюнеров также похожи, и их можно систематизировать.

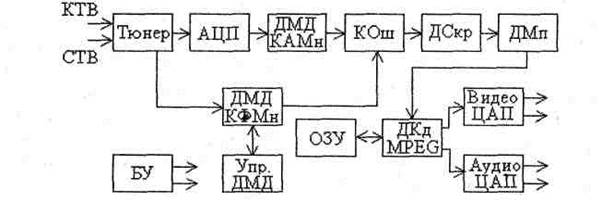

Сначала разберемся, из чего состоит такая приставка. В ней находятся: источник питания (И.П. 220V -> 5V), преобразующий переменное напряжение 220 вольт в постоянное 5 вольт, ряд преобразователей напряжения для формирования питания процессора 3,3 1,8 и 1,2 вольта, оперативная память, микропроцессор, флэш-память, содержащая прошивку устройства, демодулятор и тюнер, принимающий сигнал с антенны.
Как подключить DVB-T2 приставку к телевизору? Нет сигнала? Нет картинки?
Диагностику неисправностей приставки DVB-T2 я начинаю с ее включения. Если на светодиодном индикаторе не появляется надпись “BOOT”, снимаю крышку тюнера и измеряю напряжение, выдаваемое блоком питания. Это удобно сделать на выпрямительных диодах Шоттки, устанавливаемых на выходе источника питания. Их может быть два или один, в зависимости от модели устройства.
Если напряжение отсутствует, вполне возможно, что причина заключается не в источнике питания, а в коротком замыкании цепи +5V на плате устройства. Проверяется это простым измерением сопротивления между катодом тех же диодов (диода) и массой (удобнее всего соединить минусовой провод тестера с корпусом тюнера). Если сопротивление составляет 2 – 3 Ома или меньше, нужно найти место короткого замыкания.
Как правило, визуально его не определить. Чтобы найти причину, тюнер отключается от сети и искусственно подается напряжение питания +5V на катоды диодов в течении 5 – 8 секунд от лабораторного источника питания. Этого времени вполне достаточно, чтобы неисправный компонент сильно нагрелся.
Обычно таким элементом является одна из микросхем преобразователей напряжения, формирующих напряжения для работы процессора. Около каждой из них установлен керамический дроссель и электролитический конденсатор. В исправном состоянии всех цепей питания на одном из выводов дросселя присутствует напряжение 3,3, 1,8 или 1,2 вольта.
Если удается найти раскаленную микросхему, ее необходимо заменить исправной, обычно с «донора» — другого неисправного тюнера. На этом, как правило, ремонт заканчивается. Подробнее об этих микросхемах можно почитать ниже в продолжении, подобрать тип микросхемы по маркировке можно здесь.
Другое дело, если на выходе источника питания есть напряжение, но оно ниже нормы. В большинстве случаев “виновником” этого является высохший электролитический конденсатор, сглаживающий пульсации напряжения питания ШИМ-контроллера источника питания. Это маленький конденсатор емкостью от 10 до 50 мкф, напряжением 25 – 50 вольт, установленный вблизи микросхемы источника питания.
Если детали блока питания выгорели и разлетелись на куски, или просто он никак не хочет чиниться, а при подаче внешнего питания +5 вольт на выходной выпрямительный диод Шоттки приставка оживает, можно починить ее следующим образом: выпаиваем исправные детали из блока питания (они могут пригодиться при ремонте другой приставки). Затем припаиваем адаптер питания от сотового телефона плюсом на катод диода, минусом на общий провод и наслаждаемся. Важно, чтобы напряжение на адаптере было 5 вольт, а максимальный ток более 0,5 ампер.
Если все цепи питания исправны, и DVB-T2 приставка “зависает” на надписи “BOOT”, то производится дальнейшая ее диагностика. Начинаю я ее с установки трех жестких выводов, снятых с материнской платы неисправного компьютера, в отверстия для установки диагностического разъема. Его легко найти по надписям на плате GND, RX, TX.
Подключаю к выводам проводниками низковольтный диагностический порт – UART, который можно приобрести примерно за 100 руб. USB-разъем порта вставляется в компьютер, и запускается программа HyperTerminal. Скорость соединения я устанавливаю 115200 бит/с, количество бит – 8, четность – нет, стоп-бит – 1, подключаю питание TV-тюнера и наблюдаю за процессом загрузки.
Дальше сам тюнер расскажет о своей неисправности.
Например, многократно повторяемые надписи “Demod IIC write error” и “Demod IIC read error” свидетельствуют о необходимости замены микросхемы демодулятора MSB1236C Надпись “Error decompressing file” говорит о повреждении прошивки, либо микросхемы Flash EEPROM 25Q32
Бывают случаи, когда прошить устройство заводской прошивкой через USB-порт не удается. В этом случае на просторах интернета я ищу BIN или HEX- образ микросхемы EEPROM 25Q32. Микросхема выпаивается, подключается к программатору, считывается и сохраняется (на всякий случай, чтобы иметь возможность откатиться назад), затем очищается, и в нее записывается загруженная из интернета прошивка. Далее она устанавливается обратно в тюнер.
Если у вас нет инструмента для выпаивания микросхемы 25Q32, не расстраивайтесь. Просто не выбрасывайте отслужившие свой срок одноразовые бритвенные станки. В каждом из них прячется вот такое тонкое стальное лезвие.
Разогревая по одному выводы микросхемы, и подсовывая под них такое лезвие, можно безболезненно выпаять микросхему для установки в программатор. Делать это нужно без особых усилий, чтобы не повредить дорожки на плате тюнера.
Чтобы не резаться лезвием, можно приобрести очень недорогой специальный инструмент. Работать им намного удобнее, кроме того, в комплекте есть 27 лезвий-наконечников различной формы.
Для смены прошивки TV-тюнера можно обойтись и совсем без пайки, купив вот такую клипсу с переходником. Она надевается на микросхему сверху, а кабель через переходник подключается к программатору. Чтобы не перегрузить программатор, перед подключением переходника, рекомендуется перерезать дорожку питания, приходящую на вывод 8 микросхемы. После считывания дорожку необходимо восстановить.
Источник статьи: https://antenna-dvb-t2.info/tuner-repair.php
продолжение — Ремонт приставки DVB-T2
Помните, что ремонт DVB-T2 приставки — это довольно кропотливая работа. Если Вы не уверены в своих силах, лучше обратитесь в сервисный центр. Данный материал изложен чисто информационно. Автор не несет ответственности за ваши действия при выполнении рекомендаций, написанных на этой странице. Если Вы не обладаете соответствующими навыками и знаниями, ваши действия могут привести не только к полному выходу из строя устройства, но и к поражению электрическим током.
Продолжаем рассказывать о неисправностях DVB-T2 приставок (ресиверов DVB-T2).
Отсутствие приема или плохой прием сигналов цифрового телевидения, как правило, связан с работой металлической коробочки — тюнера, в который вставляется антенный штекер. У большинства приставок верхняя крышка тюнера снимается, достаточно потянуть ее вверх. Под ней расположена микросхема тюнера, кварцевый резонатор, обеспечивающий стабильную настройку на частоту и несколько SMD-компонентов.
Проблемы появляются при неисправности кварцевого резонатора (лечится его заменой) и неисправности самой микросхемы. Для ее демонтажа желательно иметь под рукой паяльную станцию с термофеном.
Также для тюнеров, собранных на микросхемах MXL603 или MXL608, частой причиной либо полного отсутствия приема, либо отсутствия приема после непродолжительного прогрева является дефектный SMD-конденсатор, подключенный к выводу 10 (reset) микросхемы. Такой дефект лечится удалением этого конденсатора.
Прошивки приставок. Как мы уже писали ранее, частой причиной выхода из строя тюнера является нарушение ее программы-прошивки. Не на все модели приставок для приема цифрового телевидения производители выкладывают прошивки на сайте. Как быть, если для вашего устройства прошивки найти не удалось? Дело в том, что производителей приставок гораздо больше, чем реальных производителей плат для них.
Главное здесь — номер шасси, написанный на плате. Например, у приставки Telefunken TF-DVBT205 номер шасси YJ-DVB78316M+MXL608 REV3.3(T2). У приставки MYSTERY MMP-75DT2 тот же номер. Если записать в микросхему 25Q32 приставки Telefunken TF-DVBT205 программу от MYSTERY MMP-75DT2 приставка останется работоспособной, поменяется только заставка, появляющаяся при включении ресивера.
Добавим кнопок. Бывает так, что пульт у приставки пришел в негодность, а новый подобрать не получается. Если в устройстве установлен контроллер клавиатуры и индикаторов FD650B-S, то на переднюю панель устройства можно вывести недостающие, необходимые для работы кнопки. В прошивку они заложены. Сделать это можно по следующей схеме:
Недостающие детали нарисованы красным цветом.
Вернемся к преобразователям напряжения, в народе названным «пятиножками». Существует огромное количество различных DC/DC-преобразователей и схем их включения. Однако в приставках для приема цифрового телевидения часто применяются «пятиножки» со следующей схемой включения:
DC-DC ПРЕОБРАЗОВАТЕЛИ НАПРЯЖЕНИЯ
Это микросхемы SY8088, SY8089, MT3410L, APS2406, APS2415, BL8021, BL8022, BL8024 и некоторые другие. Как видно из документации (смотрите таблицу ниже), схемы включения, принцип работы и даже цоколевка выводов корпуса у них однотипные:
Напряжение питания 2,5 . 5,5 вольт подается на вывод IN. Вывод EN служит для включения / выключения преобразователя. При подаче на него напряжения питания преобразователь начинает работать, при соединении с общим проводом — генерация останавливается. FB — вход обратной связи. Напряжение на этом выводе поддерживается в районе 0,6 в. GND — общий вывод, SW — вывод для подключения дросселя.
Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R1, R2 и рассчитывается по формуле:
Резисторы R1, R2 должны иметь номинал в пределах от 100 КОм до 1 МОм. Конденсатор C2 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают.
Конденсаторы C1 и C3 рекомендуется устанавливать емкостью от 4 до 10 мкф. В случае применения керамических конденсаторов преобразователь, как правило, работает достаточно долго. В случае использования в качестве C1 и C3 электролитических конденсаторов через полтора — два года эксплуатации они теряют емкость, выходное напряжение плохо фильтруется, на выход FB попадают высокочастотные импульсы, и выходное напряжение понижается.
Для диагностики электролитических конденсаторов полезно измерять не только их емкость, но и сопротивление потерь в цепи переменного тока — ESR. Чем больше ESR, тем больше греется и хуже работает конденсатор, в следствии чего он окончательно выходит из строя.
Статью копировал для себя.
Источник продолжения: https://antenna-dvb-t2.info/tuner-repair2.php#sot235
Стабилизатор AMS1117 и его аналоги — https://antenna-dvb-t2.info/AMS1117.php
Тут же имеется переписка людей с админом в комментариях. Файлы PDF. И несколько ссылок на электронные компоненты, часто встречающиеся в тюнерах.
Источник: nashsajt.ru
