Наверное каждому знакома ситуация, когда в наших маленьких квартирах по вечерам собирается довольно большое семейство и у всех есть свои представления о том, как провести вечер после работы. Кому-то хочется посмотреть телевизор, кому-то послушать музыку, а кому-то тоже хочется посмотреть телевизор, но совершенно другую программу. И если последнее противоречие решается покупкой второго телевизора, то вот звук от всех включенных в доме телевизоров, музыкальных центров и прочих источников звука может создать неповторимую какофонию, в которой можно вообще ничего не услышать. Выход есть — использовать наушники, однако провода, соединяющие наушники с, например, телевизором могут стать серьезным препятствием при перемещении по квартире, особенно пожилых или слабовидящих людей — запнувшись за провод можно неслабо навернуться, чем серьезно осложнить себе дальнейшую жизнь. Нижепредставленная схема лишена всех этих недостатков и может хоть немного облегчить ситуацию.
Для того чтобы избавиться от проводов, можно воспользоваться услугами лучей инфракрасного диапазона. Итак, чтобы передать звук от телевизора, нам, очевидно, потребуется передатчик. А чтобы принять звук и услышать его в наушниках — приемник.
sxematube — беспроводные наушники для телевизора схема
Для начала соорудим приемник — его проще проверять и налаживать. Хотя, вообще говоря, наладка там не понадобится, но не будем бежать впереди паровоза.
Схема приемника показана на рисунке:
Инфракрасный сигнал, принятый фотодиодом HL1 поступает на вход усилителя, собранного на микросхеме MC34119. Эта микросхема специально разработана для работы в миниатюрной аппаратуре при низковольтном питании. Несмотря на все это она развивает довольно приличную мощность на низкоомной нагрузке.
Кстати, в качестве нагрузки используются самые обыкновенные наушники — можно от плеера, можно любые другие. Главное, чтобы сопротивление их звуковых катушек на превышало 30 Ом. Ну то есть, можно и больше, конечно, но звук будет довольно тихий. Хотя, их можно включить параллельно, короче говоря — можно поэкспериментировать.

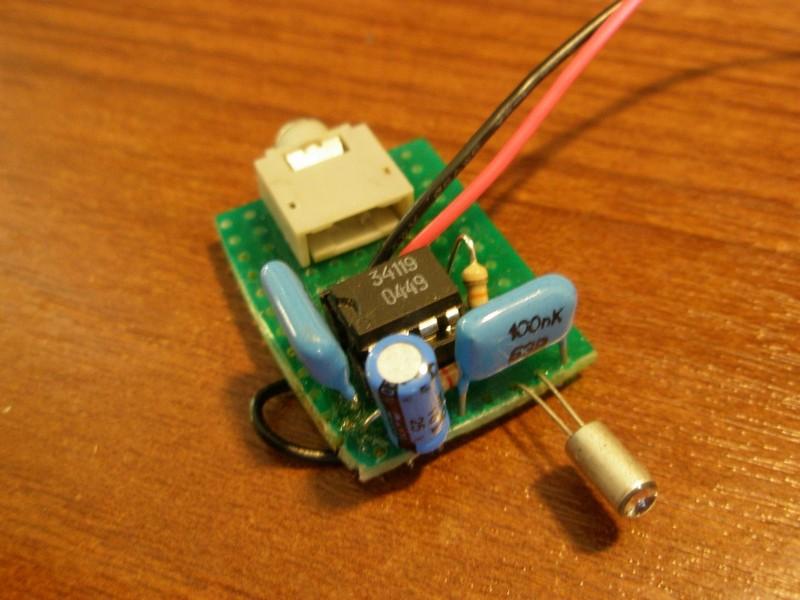

Фото готового приёмника показана ниже:
Печатная плата не разрабатывалась ввиду очень малого количества элементов, и весь монтаж был выполнен на куске макетной платы подходящего размера. Разъем для наушников распаян так, чтобы обеспечить последовательное соединение звуковых катушек наушников. Конденсаторы C1 и C2 желательно применить пленочные, например, К73-17, остальные компоненты — любого типа. При отсутствии микросхемы MC34119, её можно заменить на отечественный аналог — ЭКР1436УН1. Это полный аналог — цоколевка тоже совпадает (Карл у Клары. ).
Для питания приемника можно применить две батарейки типоразмера АА или ААА. Последнее предпочтительнее, поскольку занимает меньше места. Так же можно попробовать питать приемник от литиевой батарейки напряжением 3 вольта. Они похожи на батарейки от часов, только больше раза в четыре. Правда, этот вариант на практике не проверялся.
Проверка приемника заключается в следующем: подключаются наушники, подается питание и светодиод направляется на ближайшую лампу накаливания. В наушниках должен слышаться достаточно громкий, равномерный низкочастотный гул. Если он есть — значит все в порядке и переходим к передатчику. Если нет — ищем ошибку в монтаже или неисправные детали.
Схема передатчика показана на рисунке:
Передатчик представляет собой простейший усилитель на двух транзисторах, нагруженный на цепочку последовательно включенных ИК светодиодов. Режим работы транзисторов задается с помощью отрицательной обратной связи через резисторы R3-R4. Резистор R5 ограничивает максимальный ток, проходящий через светодиоды. В отсутствие входного сигнала передатчик потребляет ток около 50 мА. Питать его необходимо от стабилизированного блока питания.

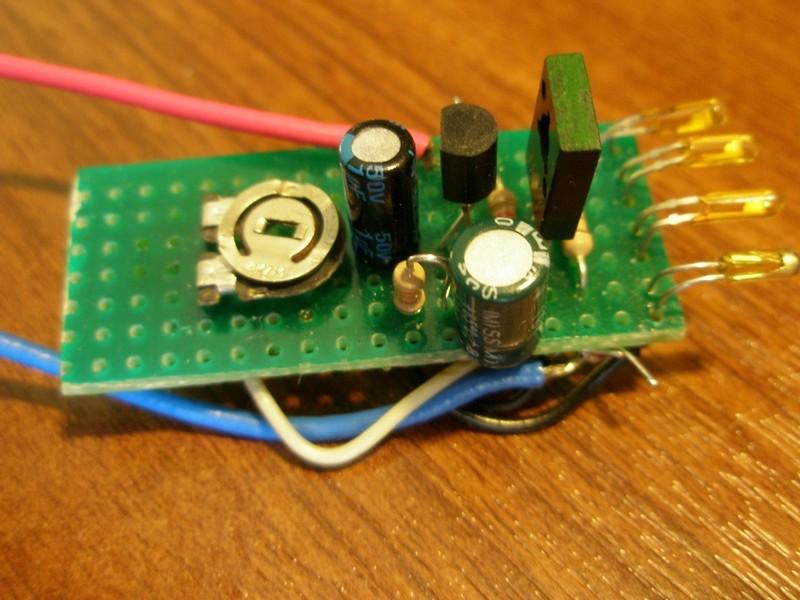

Фотография готового передатчика показана ниже:
Он также собран на макетной плате, а все соединение выполнены тонким монтажным проводом или обрезками от выводов деталей. Особых пожеланий к типам элементов нет — какие есть, те и устанавливать.
Настройка передатчика производится следующим образом:
Подключается источник сигнала и питание, после чего, резистором R1 добиваются максимального неискаженного сигнала в приемнике. Число светодиодов зависит от напряжения питания и необходимого максимального расстояния, на котором должен приниматься сигнал передатчика. Зависимость простая — чем больше напряжение питания и, соответственно, количество светодиодов — тем дальше можно отходить от передатчика без существенного уменьшения громкости в наушниках. Также, можно немного уменьшить сопротивление резистора R5, но его сопротивление не должно быть меньше 10 Ом. В общем — большое поле для экспериментов, но нужно быть осторожным, чтобы не спалить светодиоды.
Ну вот вроде и все. Всем удачи — берегите носы.
Вопросы, как обычно, складываем тут.
Источник: www.radiokot.ru
Схемы беспроводных наушников для телевизора
В данном случае для передачи стереосигнала не осуществляется ни какого кодирования и декодирования, передача ведется на двух разнесенных частотных каналах, каждый для своего стереоканала, при помощи двух идентичных по схеме, но разных по несущей частоте передатчиков. Прием ведется на две столь же одинаковых приемника, настроенных на разные частоты.
Принципиальная схема одного канала передатчика показана на рисунке 1. Он работает в диапазоне 64-73 MГц или 88-108 МГц (для разных каналов). Схема в большей степени упрощается тем, что для дистанционных наушников дальность более 10-15 метров не требуется. По этому передатчик однотранзисторный с минимальным напряжением питания.
Модуляция производится НЧ сигналом, снимаемым с линейного выхода магнитофона (или другой аппаратуры). НЧ сигнал поступает на базу генератора на VT1 и влияет на его рабочую точку, что в свою очередь вызывает изменение емкости его перехода, которое неизбежно влияет на частоту настройки контура. Таким образом получается смешанная АМ-ЧМ модуляция (поскольку изменение напряжения смещения изменяет и уровень сигнала), но AM составляющая эффективно подавляется усилителем-ограничителем приемника.
Рисунок 2
Принципиальная схема приемника (одного из каналов) на рисунке 2. Сам ЧМ радиоприемный тракт собран на микросборке КХФ058. которая содержит полный ЧМ тракт, содержащий УРЧ, смеситель, гетеродин, УПЧ и предварительный УНЧ. Значение ПЧ низкое, около 70 кГц, в результате чего роль ФСС выполняет активный RC фильтр, имеющийся в микросхеме.
Кроме того, такая низкая ПЧ позволяет отказаться от входного контура, поскольку в отношении зеркального канала при полосе около 50 кГц этот супергетеродин ведет себя как приемник прямого преобразования.
В результате частота настройки приемника определяется только одним гетеродинным контуром, подстраивать который можно резистором R4, изменяющем напряжение на варикапе VD1 (подстройка необходима, так как кварцевой стабилизации нет, и на передатчик и приемник воздействуют внешние факторы, такие как температура, изменение напряжения источника питания, внешние емкости).
С выхода детектора НЧ сигнал поступает через регулятор громкости R7 на УМЗЧ, сделанный на микросхеме К174ХА10. Эта микросхема имеет полный тракт AM приемника, включающий и очень качественный УЗЧ, но поскольку микросхемы, имеющей только такой УЗЧ подыскать не удалось, используется эта частично (её AM радиотракт не подключен).
Рисунок 3
Передатчик смонтирован на двух одинаковых печатных платах (рисунок 3) по одной для каждого канала, и помещен в цилиндрический пластмассовый корпус с разъемом, расположенным на торце. Питание обеих каналов от одного элемента типа А316 (или «АА»). В качестве антенн используются два проволочных штыря длинами по 30 см, они направлены в разные стороны.
Катушки передатчиков для диапазона 64-73 МГц содержат L1-14 и L2 -10 витков, для 88-108 МГц соответственно 8 и 6 витков. Катушки бескаркасные, наматываются на винтах М3, которые после обработки выводов из них удаляются. Провод ПЭВ-0,31. Приемные тракты тоже смонтированы на отдельных платах (рисунок 4), но сама конструкция приемника сильно зависит от конструкции наушников.
Если они большие, типа ТДС16 платы можно расположить в их корпусах, там же поместить и источник питания (три элемента «AAA» или четыре дисковых аккумулятора типа Д-0.25). Если наушники маленькие, может потребоваться вынести источник питания в отдельный корпус, связанный с ними проводом, или в отдельном корпусе разместить весь двух канальный приемник
Рисунок 4
Приемники отличаются только катушками L1, их конструкция такая же как у катушек передатчиков. Эта катушка содержит 8 витков для диапазона 64-73 МГц или 5 витков для 88-108 МГц. Настройка сводится к сопряжению частот.
Для этого нужно включить оба приемника и настроить их на свободные участки своих диапазонов путем сдвигания и раздвигания витков их катушек (при этом R4 должен быть в среднем положении), а затем путем сдвигания и раздвигания витков катушек передатчиков, настроить передатчики на эти частоты.
Для улучшения согласования передатчиков с конкретным номинальным выходным сигналом аппаратуры нужно установить потенциометры на входах передатчиков, между разъемом X1 и конденсаторами С1.
ДРУГИЕ СХЕМЫ ПО ТЕМЕ:
- Схема маломощного ЧМ передатчика (радиоадаптер)
- Схема радиомикрофона в будильнике
- Универсальный УКВ-Конвертер
- Простой УКВ-ЧМ приемник на микросхеме К174ХА34
- Схема УКВ-ЧМ Радио-приемный тракт
- Схемы УКВ-ЧМ Радиомикрофонов
- Схема УКВ ЧМ приемника-будильника
- Схема УКВ-ЧМ приемника с низковольтным питанием
Источник: www.votshema.ru
Как обновить старые наушники и сделать их беспроводными
В современное время уже становиться кране неудобно пользоваться проводными наушниками. И даже уже не во всех смартфонах есть гнездо для подключения для таких проводных устройств. Если у вас лежат без дела наушники с качественным звуком, то их запросто можно переделать в беспроводные и подключаться к любому современному устройству по средствам Bluetooth. Переделка не займет много времени, знаний радиоэлектроники тоже не понадобится, лишь умение паять.
Понадобятся следующие детали
- Блютуз модуль — http://alii.pub/5xu25v
- Модуль mini USB — http://alii.pub/5xu280
- Переключатель — http://alii.pub/5xu29k
- Литий-полимерный аккумулятор — http://alii.pub/5xu2lm
- Провода.
Как переделать проводные наушники в беспроводные
Снимаем ушные подушечки. Обычно они никак не закреплены и просто удаляются.
Отвинчиваем винты наушника. Бывают модели и на защелках.
Отпаиваем динамик наушника. Так же отпаиваем провод идущий ко второму наушнику.
Отвинчиваем оголовье для удобства установки модуля.
В самоделке применен полимерный аккумулятор. Он содержит уже в своем составе плату зарядки и защиты, поэтому автономен в работе.
Схема самодельных беспроводных наушников выглядит крайне просто.
Питание к модулю блютуз подключается через вывода 32 (-) и 29 (+). Наушники не показаны на схеме, но подключаются очень просто: левый канал подключается к 26 и 27 выводу, а правый к 24 и 25. Подробнее про этот модуль можно еще посмотреть статью тут — https://sdelaysam-svoimirukami.ru/5309-samodelnyj-bluetooth-priemnik-dlja-domashnej-akustiki.html Освобождаем площадку где раньше крепился провод. Паяльником убираем ребра пластика.
Отверстие под порт можно распечатать на бумаге и приклеить, а далее выжечь паяльником.
Собираем схему, припаиваем провода. АКБ можно приклеить на горячий клей.
Припаиваем второй наушник к модулю.
Собираем наушники, прикручиваем оголовье.
Собираем корпус, завинчиваем саморезы.
Надеваем подушечки на место. Теперь заряжаем аккумулятор. Включаем наушнкик и подключаемся к ним, скажем, со смартфона и работаем с ними как с Bluetooth гарнитурой.
Вот и все. Да, так просто обновить наушники.
Смотрите видео
