Данный ТВ компонент незаменим для построения сети кабельного телевидения, различных видеосистем и подключения эфирного телевидения, обеспечивая великолепную передачу видео и аудиосигнала с минимальным уровнем потерь.
46 р. 25 р. за шт.
Разъем антенный F-типа
F-разъем для кабеля типа SAT501, DG80
35 р. 14 р. за шт.
Разъем антенный F-типа
Тип разъема: Разъем F(штекер) резьбовой на RG-11, стандартный.
71 р. 20 р. за шт.
Показать все товары (39)
Разъем антенный F-типа
Как установить АНТЕННЫЙ РАЗЪЁМ на КАБЕЛЬ, правильно. Паять не надо! Инструменты — НОЖ и плоскогубцы.
Данный ТВ компонент незаменим для построения сети кабельного телевидения, различных видеосистем и подключения эфирного телевидения, обеспечивая великолепную передачу видео и аудиосигнала с минимальны.
46 р. 25 р. за шт. Купить Оформить
Разъем антенный F-типа
F-разъем для кабеля типа SAT501, DG80.
35 р. 14 р. за шт. Купить Оформить
Разъем антенный F-типа
Тип разъема: Разъем F(штекер) резьбовой на RG-11, стандартный.
71 р. 20 р. за шт. Купить Оформить
Показать все товары (39)
Разъемы антенные Мама
Разъем антенный Мама
Тип: Переходник F(гнездо) — ТВ(гнездо).
37 р. 18 р. за шт.
Разъем антенный Мама
Тип: Переходник F(гнездо) — ТВ(гнездо).
89 р. 50 р. за шт.
Разъем антенный Мама
Тип разъема: Антенный Штекер. Вариант разъема: FEMALE(Мама). Материал: Высокоочищеная бескислородная медь. Производитель: Германия.
1 290 р. за шт.
Показать все товары (38)
Разъем антенный Мама
Штекер к кабелю Антены за 2 минуты
Тип: Переходник F(гнездо) — ТВ(гнездо).
37 р. 18 р. за шт. Купить Оформить
Разъем антенный Мама
Тип: Переходник F(гнездо) — ТВ(гнездо).
89 р. 50 р. за шт. Купить Оформить
Разъем антенный Мама
Тип разъема: Антенный Штекер. Вариант разъема: FEMALE(Мама). Материал: Высокоочищеная бескислородная медь. Производитель: Германия.
1 290 р. за шт. Купить за 1 135 р. Оформить
Показать все товары (38)
Разъемы антенные Папа
Разъем антенный Папа
Тип: Переходник F(гнездо) — ТВ(штекер).
89 р. 41 р. за шт.
Разъем антенный Папа
Тип разъема: Антенный Штекер. Вариант разъема: MALE(Папа). Материал: Высокоочищеная бескислородная медь. Производитель: Германия.
1 290 р. за шт.
Разъем антенный Папа
РАЗЪЁМ штекер TV без пайки Белый REXANT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля. Такой разъем монтируется на телевизионный кабель и передает идущий по кабелю сигнал на ТВ устройства.
9 р. 7 р. за шт.
Показать все товары (34)
Разъем антенный Папа
Тип: Переходник F(гнездо) — ТВ(штекер).
89 р. 41 р. за шт. Купить Оформить
Разъем антенный Папа
Тип разъема: Антенный Штекер. Вариант разъема: MALE(Папа). Материал: Высокоочищеная бескислородная медь. Производитель: Германия.
1 290 р. за шт. Купить за 1 135 р. Оформить
Разъем антенный Папа
РАЗЪЁМ штекер TV без пайки Белый REXANT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля. Такой разъем монтируется на телевизионный кабель.
9 р. 7 р. за шт. Купить Оформить
Показать все товары (34)
Соединители антенные
Соединитель антенный
Тип: Переходник телевизионный Male — Male.
20 р. 17 р. за шт.
Соединитель антенный
Тип: Телевизионный переходник Male — Female.
38 р. 16 р. за шт.
Соединитель антенный
REXANT 05-2304 Переход штекер 3.5мм mono — гнездо TV
28 р. 18 р. за шт.
Показать все товары (26)
Соединитель антенный
Тип: Переходник телевизионный Male — Male.
20 р. 17 р. за шт. Купить Оформить
Соединитель антенный
Тип: Телевизионный переходник Male — Female.
38 р. 16 р. за шт. Купить Оформить
Соединитель антенный
REXANT 05-2304 Переход штекер 3.5мм mono — гнездо TV.
28 р. 18 р. за шт. Купить Оформить
Показать все товары (26)
Терминалы антенные F-типа
Терминал антенный F-типа
Переход гнездо F — гнездо F Cabletech с кольцом, так называемая «бочка», имеет на обоих концах гнезда F-разъемов, применяемых для подключения эфирного, кабельного и спутникового телевидения к телевизионному оборудованию. Данный переход необходим для соединения кабелей, на концах которых расположены штекеры F-разъема. Использование этого переходника позволяет увеличить длину антенного кабеля, а также соединить поврежденный участок. Переходник гнездо F — гнездо F Cabletech с кольцом «бочка» выполнен из никелированного сплава меди и кольцом для фиксации.
12 р. 10 р. за шт.
Терминал антенный F-типа
РАЗЪЕМ гнездо F на корпус с контактом (03-035A) REXANT предназначен для передачи сигнала через коаксиальный кабель c волновым сопротивлением 50 и 75 Ом, идущий к телевизионной и видеоаппаратуре. Его используют для размещения на корпусе прибора, где надежно фиксируется гайкой.
17 р. 12 р. за шт.
Терминал антенный F-типа
РАЗЪЁМ гнездо TV никель на корпус REXANT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля. Т
Источник: www.allcables.ru
Штекер антенный: особенности подключения
Чтобы телевизор начал показывать, его необходимо подключить к системе кабельного телевидения или к основной домашней антенне, применяют также спутниковые антенны. Чтобы подсоединить одну из этих систем к телевизору, используют такие коммутационные приспособления, как антенный штекер для телевизора. Рассмотрим правила подготовки и непосредственного присоединения к телевизору штекера.
Штекер антенный
В первое время, когда появились телевизоры и массово вошли в обиход, антенные разъемы припаивались к кабелю. В дальнейшем штекер антенный был усовершенствован, его стали производить без применения пайки. Он стал представлять собой втулку, которую накручивают на разделанный конец кабеля. Для качественной картинки необходимо обеспечить хороший контакт между штекером антенным и телевизором, если такового не добиться, изображение на экране будет с помехами.
Для производства правильного монтажа не обязательно приглашать специалиста, все манипуляции можно провести самостоятельно, для этого необходимо иметь все детали монтируемого штекера и обычный канцелярский нож.
Кабель телевизионный
Антенный кабель представляет собой многослойный провод, который благодаря внутреннему экрану способен передавать стабильный сигнал без помех. Сердечник кабеля изготавливают из одножильного медного провода (медь является хорошим проводником, практически без потерь при передаче сигнала). Сердечник заключен в изоляционную оболочку, которая защищает от контакта с экраном.
Экран изготавливается из алюминия в виде фольги, полностью покрывающей внутреннюю оболочку изоляции. Поверх идет основная изоляция для защиты от внешней среды и механических повреждений.
При подборе антенного кабеля следует обратить внимание на маркировку, а именно на цифру 75. Она означает частоту волн сопротивления кабеля, расположена на кабеле рядом со значением метража. Также при поиске подходящего штекера антенного рекомендуется приобретать тип F. Такие разъемы предназначены как для аналогового, так и для цифрового вещания телепередач, их выполняют в различных диаметрах, в зависимости от условий эксплуатации.
Подготовка кабеля
Для того чтобы приступить к монтажу штекера антенного, необходимо иметь все необходимые детали и канцелярский нож. Существует два метода монтажа: с заворачиванием экранирующей оплетки и без заворота. Для лучшего качества картинки телевизионных передач экран необходимо завернуть вдоль кабеля в противоположном направлении:
- При помощи канцелярского ножа надрезают основную изоляцию примерно на 1 см, затем полностью снимают ее.
- Оплетку экрана заворачивают вдоль кабеля в противоположном направлении.
- После избавляют сердечник от внутренней изоляции на 1 см, затем накручивают штекер антенный.
- При помощи кусачек откусывают центральный провод, чтобы он выступал от накидной гайки на 0,4 см.
- Затем накручивается вторая часть на штекер до упора.
Разъем готов к применению для приема как аналогового, так и цифрового вещания телепрограмм.
Особенности подключения к телевизору
Для того чтобы подсоединить антенный штекер к телевизору, необходимо иметь разъем типа F. Стоит обратить внимание на то, что если пользователь не разбирается в подключении штекера, ему стоит обратиться к специалисту, потому что при неправильном монтаже аналоговый и цифровой сигнал могут работать некачественно и искажать картинку телевизора.
При подборе кабеля для подключения антенны необходимо обратить внимание на сопротивление току сигнала. Широкое распространение нашли кабели с сопротивлением 75 Ом, они наиболее качественно передают сигнал без значительных потерь. Для подвесного монтажа телевизора рекомендуют применять угловой штекер антенный.
Источник: fb.ru
Модемные разъемы и коннекторы для антенн, их отличие и классификация.
Один из самых популярных, на сегодняшний день разъемов. Он используется в большинстве роутеров WI — FI (со съемными антеннами), стационарных 4 G модемах (пример Huawei B 311 / B 525 / B 535 и др.). Представляют собой металлический разъем с внутренней или внешней резьбой. Контактом является медная жила в центре коннектора, может различаться конструктивным исполнением, как штифт или отверстие.
Сопротивление разъема 50 Ом. Ширина коннектора 8 мм. Разъемы отличаются типом резьбового соединения и типом соединения контактной жилы.

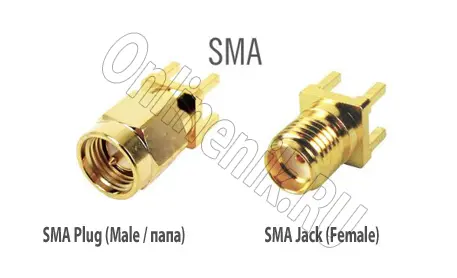

Стандартный тип коннектора SMA подразделяется на два вида — SMA Plug и SMA Jack.
Plug тип резьбового соединения в виде гайки с резьбой внутри. У коннектора SMA Plug контактная жила всегда в виде штифта (папа / Male).
Jack представляет собой коннектор с наружной резьбой для накручивания коннектора Plug. У коннектора SMA Jack контактная жила всегда в виде отверстия (мама / Female).
Некоторые производители идентифицируют их как SMA Male и SMA Female, по типу исполнения контактной жилы.

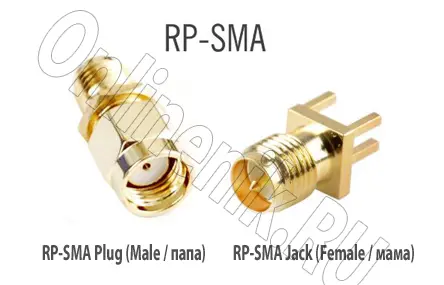

Разъемы с маркировкой RP-SMA имеют обратный тип исполнения контактной жилы. RP означает R everse- P olarity, т.е. обратная полярность, но это относится только лишь к внешнему виду контактной жилы разъема, а не физическим свойствам сигнала. Таким образом, у разъемов меняется тип исполнения контактной жилы, а в названии остается таким же, но с приставкой RP. У коннектора SMA Plug (Male) вместо штифта жилы появляется отверстие, тип гайки и резьбы остается прежним, и это уже называется RP-SMA Plug (Male). У коннектора RP-SMA Jack наоборот, появляется штифт жилы, т.е. он становится «папа», но с прежней наружной резьбой, как показано на картинке:
Совместимость между SMA и RP-SMA отсутствует, необходимо выбирать коннекторы с одинаковой маркировкой.
В следующей таблице показано соотношение названия коннекторов и их вида:
RP-SMA Plug (Male)
RP-SMA Jack (Female)
SMA Jack (Female)
Разъем IPEX
Разъемы данного типа используются для соединения антенн с модемом (пример: Quectel EP 06) и различные передатчики радио и видео-сигнала. Отличаются быстрым и простым способом соединения, которое происходит за счет защелкивания коннектора. Рассчитаны на небольшое количество циклов соединения (около 30), после чего желательно заменить разъем на новый. Сопротивление коннектора 50 Ом., полоса пропускания до 6 ГГц, размеры коннектора на плате составляют около 4 х 4 мм и высотой 3 мм, в зависимости от модели размеры немного отличаются.
Для соединения антенн с 4 G модемом, в основном используют коннекторы U.FL. Они имеют версию Male (папа), которая устанавливается на плате модема или роутера, и Female (мама), которая обжата на пигтейле идущем к антенному кабелю или антенне.
Разъем MHF4
Разъем MHF4 имеет меньшие размеры и другой вид исполнения, также подразделяются на Male и Female. Высота коннектора 1.2 мм, совместимые размеры кабеля для коннектора Female — 33AWG и 36AWG.
Источник: onlinenik.ru
