Что делать, если часто возникает необходимость обработать ту или иную металлическую деталь нужного качества, а под рукой нет станка, который, будучи простым в эксплуатации, выдавал бы качественный результат? — Не думайте, что это несбыточные мечты! Конечно, новое оборудование стоит дорого (или очень дорого), приобретение может и не окупиться даже в отдаленной перспективе. Но выход есть! — Авито предлагает ассортимент токарных станков, уже бывших в употреблении, но еще работоспособных.
Покупка б/у ТВ 320, испытанного временем и доказавшего свою полезность, — реальная возможность из-за существенной разницы в цене. Доступно и достижимо.
Описание и конструктивная особенность
Агрегат ТВ-320 разработан прежде всего для использования в условиях массового производства. Все основные узлы токарного станка и конструкции расположены согласно классической схеме. Отличительная черта – наличие системы быстрого точения заготовок. Также есть и другие особенности:
- возможна смена подачи без остановки оборудования;
- станок имеет повышенный запас прочности;
- станина изготовлена из высококлассного чугуна.
Все это объясняет высокую производительность и долгий срок службы токарного станка ТВ-320
токарный станок тв320, проверка в работе. Наш сайт бустанок.рф
Инструкция к эксплуатации
ТВ 320 токари характеризуют, как весьма надежный аппарат. Тем не менее, некорректная эксплуатация может привести к сбоям и даже поломке любого оборудования.
Перед тем, как приступить к работе, обязательно изучите паспорт станка! В сопроводительной документации есть полная информация относительно:
- Назначения агрегата.
- Технических параметров.
- Величин нарезаемых резьб по видам.
Там же имеются подробные схемы всех узлов и механизмов управления.
Модернизация
Производитель выпускал две вариации токарного станка ТВ-320. Она была в базовой комплектации, а второй вариант отличался повышенной точностью.
ТВ-320
Это стандартный станок классической вариации. Он снабжен стандартными узлами для любого токарного станка и имеет класс точности Н.
ТВ-320П
Отличается от классической модели повышенной точностью обработки заготовок. При его изготовлении к основным узлам, таким, как ходовой винт, шпиндель, передний подшипник, зубчатые колеса, все, что входит в кинематическую схему, предъявляются особые повышенные требования по точности обработки.
Фартук станка
Основное назначение фартука, который расположен в передней части токарного станка, – сообщение вращательного движения ходового винта и ходового валика суппорту. Специальный механизм, которым оснащен суппорт, исключает риск одномоментного включения ходового винта и валика, что защищает их от преждевременной поломки. Включение маточной гайки связано с положением рукоятки, отвечающей за переключение подач ТВ-320. Такое включение может быть выполнено лишь в том случае, если данная ручка находится в среднем положении.
Тв — 320
В случае возникновения перегрузок при выполнении обработки, что может быть связано с увеличением силы резания или заеданием режущего инструмента, в фартуке станка ТВ-320 срабатывает так называемый механизм падающего червяка, автоматически отключающий подачу.
Фартук станка ТВ-320
Технические характеристики и габаритные параметры
Еще один плюс агрегата ТВ-320 в его небольших размерах. Это позволяет использовать оборудование даже в цехах малой площади. Масса станка –2 900 кг. Габариты по длине, ширине, высоте в см 180х95х120.
Главный привод станка – электродвигатель с мощностью 3 кВт и номинальным числом оборотов 1430 об/мин.
Основные технические характеристики:
- передняя бабка переключается в диапазоне 18 скоростей;
- пиноль задней бабки можно переместить на 90 мм;
- для закрепления задней бабки используется гайка;
- прутовая заготовка может иметь наибольший диаметр – 25 мм;
- у блока подач 16 ступеней регулировки в продольном и поперечном направлениях;
- длина заготовки при ее обточке имеет ограничения – 50 см;
- диаметр посадки в шпинделе – 26 мм;
- наибольший размер поперечного движения у суппорта – 28 см;
- продольный максимум хода суппорта – 58 см;
- количество оборотов в минуту на шпинделе – 36-2000 об/мин.
На агрегате отсутствует система торможения шпинделя.
Строение передней бабки станка
Передняя (шпиндельная) бабка токарного станка выполнена из чугуна методом литья. В ее передней части находится механизм перебора скоростей, а в задней – механизм привода коробки подач, работающий в прямом и обратном направлениях.
Шпиндель агрегата – это пустотелая труба, на переднем конце которой имеется конусная шейка. В переднюю опору шпиндельного узла установлен подшипник скольжения, в заднюю – радиально-упорный подшипник повышенной точности. Силы резания, которые воздействуют на шпиндельный узел вдоль его оси, воспринимаются упорным подшипником.
Передняя опора шпинделя с подшипником скольжения
Элементы шпиндельного узла должны соответствовать следующим техническим характеристикам:
- осевой зазор между элементами задней опоры – 0,01–0,015 мм;
- биение в осевом направлении – не более 0,01 мм;
- зазор между подшипником и шпинделем в диаметральном направлении – 0,015–0,03 мм.
Чертеж передней бабки
Механизм, который используется для того, чтобы изменять направление подачи, не изменяя параметров вращения шпиндельного узла, расположен в передней бабке – в ее левой части. Подшипники качения передней бабки могут регулироваться, для чего используются специальные гайки.
Устройство токарного-винторезного оборудования
Уникальные характеристики оборудования обеспечены конструкцией каждого отдельного узла. Основные узлы данного агрегата:
- узел передач, который служит для изменения оборотов шпинделя;
- узел для корректировки скорости подачи;
- передняя бабка со шпинделем;
- задняя упорная бабка с подвижной пинолью;
- привод для подачи;
- фартук;
- каретка суппорта;
- отдельный привод для системы охлаждения.
Именно некоторые конструктивные особенности основных узлов дает точность и высокую производительность всего станка.
Специфика станины агрегата ТВ-320
Станина является основной частью, к которой крепятся все узлы станка. Она изготовлена из высококлассного чугуна и обеспечивает надежность станка, защиту от вибраций и устойчивость. Она состоит из двух стоек. Некоторые отличия конструкции станины ТВ-320:
- по диагонали имеются ребра жесткости;
- вверху с станины сконструированы 4 направляющий, 3 из которых призматической формы.
В левой части литой станины расположена коробка скоростей, а также бачок с эмульсией, двигатель, кожух для его защиты и электрошкаф.
Передняя шпиндельная бабка
Шпиндельная бабка в агрегате ТВ-320 имеет прочную чугунную оболочку. Спереди у детали механика регулировки скорости движения шпинделя, а сзади – переключатель прямого и обратного хода. Шпиндель – полая трубка с конусом спереди. Фиксируется на подшипник скольжения, а сзади – на радиально-упорном подшипнике высокой точности.
Задняя бабка
Суппорт
Этот узел предназначен для надежного удержания и закрепления резца. Вторая его функция – перемещение резца в продольном и поперечном направлении. Каретка суппорта и продольные салазки можно привести в движение ручным способом или с помощью механического привода.
Два паза в конструкции салазок позволяют установить дополнительную резцовую головку. Чтобы мастеру было проще отсчитывать размер поперечных параметров перемещения, суппорт имеет шариковый упор.
Коробка скоростей
Коробка скоростей передает вращение от главного электродвигателя к шпиндельному узлу. Состоит из трех валов и двух блоков шестерен, которые обеспечивают 9 скоростей вращений.
Корпус коробки скоростей перемещается по специальным пазам. Мастер может регулировать натяжение ремней, передающих скорость шпинделю. Для перемещения коробки следует ослабить болты, которые закрепляют ее на направляющей. Коробка скоростей успешно переносит осевые и радиальные нагрузки. Происходит это за счет двух видов подшипников в ее опоре.
Зазоры можно регулировать специальными винтами и гайками.
Фартук
Передает вращательное движение от ходового винта и валика непосредственно суппорту. В фартуке имеется механизм, не позволяющий включить одновременно ходовой валик и винт, что позволяет исключить их поломку.
Если во время обработки станок испытывает перегрузки, то в фартуке включается механизм падающего червяка, и подача отключается автоматически.
Кинематическая и электрическая схемы
Схема органов управления
Электрическая схема
О конструкции станка ТВ-320
Конструкцию токарного станка ТВ-320 составляют следующие элементы:
- коробка переключения скоростей;
- коробка переключения подач;
- передняя бабка со шпиндельным узлом;
- задняя бабка;
- привод, обеспечивающий совершение подач;
- фартук;
- привод системы охлаждения;
- каретка суппорта.
Кинематическая схема станка (нажмите для увеличения)
Принципиальная электрическая схема станка
Техника безопасности и меры предосторожности
Токарные работы всегда связаны с повышенным уровнем риска. Основные пункты правил техники безопасности:
- работать необходимо только на полностью исправном оборудовании;
- перед запуском оборудования обязательно проверить заземление и систему отведения стружки;
- запрещено облокачиваться на станок или отходить от него во время работы;
- работать необходимо в спецодежде и очках.
Также оператор должен следить, чтобы масло не разбрызгивалось и соблюдать технику пожарной безопасности.
Токарный агрегат ТВ-320 и ТВ-320 П созданы для работы в условиях массового производства. Они отличаются надежностью и высокой производительностью, которая обеспечивается конструктивными особенностями оборудования.
Как устроена задняя бабка станка
Задняя бабка токарного станка, которая в продольном направлении передвигается только вручную, используется для поддержки правого конца длинных заготовок в процессе их обработки и для закрепления режущего инструмента. Закрепляется задняя бабка на станине при помощи эксцентрикового механизма.
Чертеж задней бабки (нажмите для увеличения)
Задняя бабка может перемещаться и в поперечном направлении, что позволяет выполнять на станке обработку конусных поверхностей. За продольное перемещение задней бабки по направляющим станины отвечает винт, приводимый во вращение маховиком. Данный винт находится в соединении с гайкой. Положение пиноли, которая перемещается внутри задней бабки, фиксируется посредством двух зажимных сухарей, связанных с управляющей рукояткой.
Источник: etm-cherepovets.ru

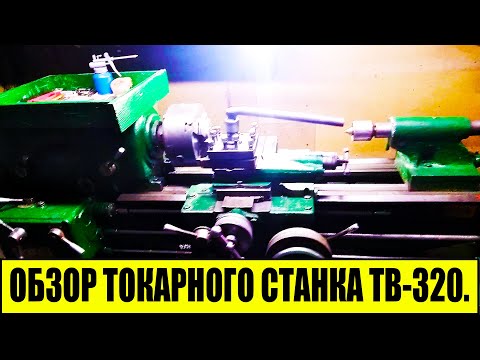

ОБЗОР ТОКАРНОГО СТАНКА ТВ-320.
Спасибо, интересно.Недавно купил станок тв320 после долгого простоя ,не вращается вручную шпиндель и патрон даже монтировкой ,в чем может быть дело и как устранить ?
Борис Бритва
2023-08-26 18:47:36
Такой станок высокой точности считается, для чистовой обработки. черновуху обдирать на нём не рекомендуется, как раз из-за бронзовых подшипников скольжения на шпинделе..
А в целом — станок огнище!
Жекин Гараж
2023-04-02 14:22:10
У нас тв16 стоит 60т.
SLAyD-chou TV RuSS
2023-01-11 18:20:09
Бро я тоже работаю на таком станке и я тоже левша.
По мне станок отличный для дома. на нём если с умом можно очень много чего сделать.
Кто шарит те поймут
АКВАГОРИЗОНТ 46
2022-11-14 08:06:38
Привет я тебе в контакт написал хотел пообщятся про станок.
АКВАГОРИЗОНТ 46
2022-11-12 16:12:35
Как с вами связатся есть вопросы по станку.
2022-09-12 09:51:36
У меня бвло четыре станка тв 16 тв 4 1а 616 и СН50Б чешский. У чешского располажение штурвалов как на тв 320. Для меня это был геморой. Аставил 1а616 чеха продал.
Ватафак мазафака
2022-08-26 14:27:52
флЯнец, чуть не блеванул от этого слова, флАнец, флАнец.
Дмитрий Назаров
2022-07-22 19:33:56
Спасибо вам, купил себе в гараж такой-же, тоже за 60,но в полной комплектации, даже паспорт его родной присутствует, но не знал что купил, так как это моё первое знакомство с этой стихией, благодаря вашей адекватной оценке, понял что за дёшево, приобрёл очень хорошую вещь. Успехов вам во всем.
Алексей Михайлин
2022-05-30 18:50:40
Неплохой станок, однако, шпиндель на подшипниках скольжения преудсматривает надзор в десять глаз за масляной станцией — это притом, что те же подшипники скольжения никогда не позволят «задробить» и способны держать любые ударные нагрузки, например, при обтачивании литья.
Со школьными станками его даже некорректно сравнивать — скорее, с ижевцами или с армянским 1616.
Артём Кондрашов
2022-05-23 14:27:33
А на таком станке есть возможность сверлить отверстия? и если можно, то какой максимальный диаметр сверла?
2022-04-19 02:28:41
Тоже являюсь пользователем такого станка. Главное его неудобство, лимб продольной подачи 215 мм на оборот. Считать неудобно. В остальном доволен
Koba Severniy
2022-02-04 23:07:45
Подскажите, масло какое льёте в подшипник скольжения?. Какой марки.?
Mr_Orion Mr_Orion
2022-02-04 18:56:08
Люфт в поперечке убирается не так. С торца ползушки поперечки есть отверстия. Через эти отверстия видны винты в гайке поперечки. Этими винтами подтягивается часть гайки. Так выбирается люфт. Тот винт, который вы подятнули, выбрал люфт за счет перекоса гайки. Найдите паспорт на станок.
Там описано как люфт выбирать.
Кран Механик
2022-01-18 19:49:45
Привет! Возможно из Ваших однодумцев по ТВ320 нужна задняя бабка с этого станка.
Кто то ж ее ищет.
Юра Шарпак
2022-01-11 17:21:11
Если можно подскажите где вы закозали шестерни и сколько стоит
Мастерская Customs motorcycle Tambov
2022-01-07 10:47:10
От нас лайк. Мы такой себе приобрели, восстановили.
А по поводу частотника это вы зря.
Частотником дин. Тормоз можно делать, и резать резьбу не заморачиваясь.
Частотник позволяет резать от патрона правую резьбу. Я думаю зря вы
Александр Волков
2021-12-30 06:24:50
Здравствуйте все! Только вчера наткнулся на ваш канал. Подписался. В прошлом году, в ноябре 7-го купил такой же станок. Брал за 45000р. Просто повезло, станок рабочий. Сейчас цена до 120 доходит. Запустил его 14 марта этого года. Когда-то, еще до армии, работал токарем, привык, что большой шурвал стоял с левой стороны, сейчас никак не привыкну.
У меня сеть однофазная, купил частотник на на 4кв. мотор родной 2,8кв. Частотником доволен, нужно правильно настроить. А в вцелом станок нравится. Вопрос, где заказывали шестерни, у меня их тоже нет. Хотя резьбу можно лерками резать.
Всех с насупающим Новым Годом!
Источник: 2sadovoda.ru

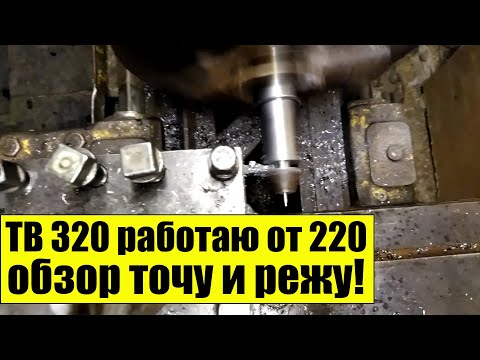

Токарный станок ТВ 320 работаю от 220 вольт обзор точу и режу!
