Приобретал данную модель акустической системы в 2006 году. Работал на складе компьютерной техники было протестировано много различных девайсов. На тот момент цена была 3500 руб. Сделал себе подарок на день рождения. Доставив акустику домой, принялся подключать к своему ПК, это оказалось не просто. В итоге подключил, но звук был не тот, и далеко не 5.1.
Пришлось разбираться и оказалось, что нужно заменить звуковую карту в компьютере. Купил от фирмы Creative, установил, настроил и не ожидал такого классного звучания, для тех лет, это просто бомба. Почитав, как правильно размещать акустику 5.1 по комнате в 15 кв. м., проделав всё описанное, как должны быть настроены тыльные динамики, фронтальные и сабвуфер, получился достойный вариант. Правда пришлось докупить акустический кабель, несколько метров и спрятать в плинтуса.
Начинаю просмотр фильма в отличном качестве со звуковой дорожкой 5.1 — боевик (не помню какой) под закачав громкости, ощутил всю силу и качество. Для меня это было дико, что бы дома, у меня и такой звук. Например: летят самолёты слева направо, звук двигателя перетекает как в жизни. Когда идёт стрельба где то сзади, по началу даже поворачивался. Про жанр ужасы вообще молчу, холодная спина, мокрые руки.
Комплект акустики Sven HT-480 Тест 1

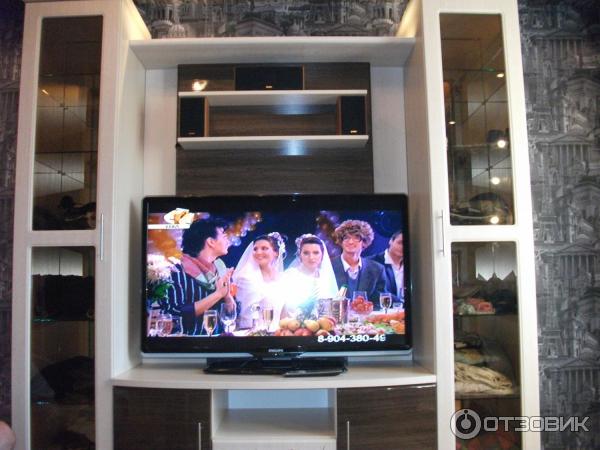

Пришлось со временем под эту акустику купить огромный телевизор, что бы всё было гармонично. Да, у меня получилось сделать настоящий кинотеатр в комнате.
Мне их настолько хватало, что я даже не заморачивался о замене.
И только в 2016 году, появился не большой треск, если выдернуть из розетки, а потом включить ещё и писк какой то. Это дело потихоньку усиливалось и пришлось разобрать сабвуфер со встроенным усилителем, мозгом всей этой паутины 5.1. И оказалось что на плати вздулись два больших конденсатора и один маленький. Переписал названия и номиналы, отправился в радиотовары. Удачно купив за 115 руб. все три, перепаял и как новые заиграли, да даже лучше!

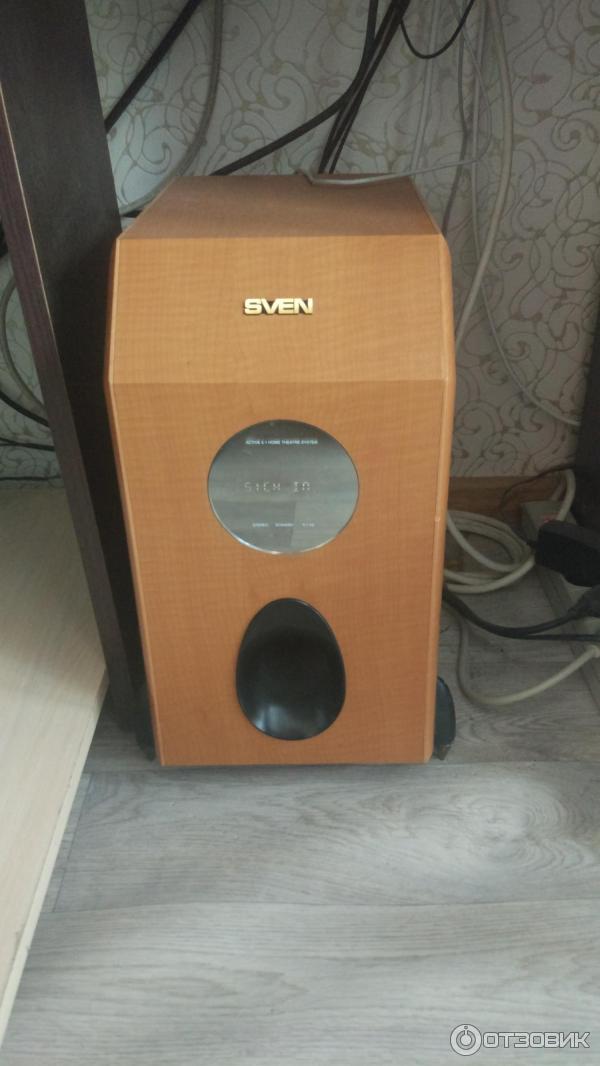

Ножки сделаны из метала и заточены под конус, и прокладки из резинок в виде шайб. Где то потерял, но они не плохо втыкаются в линолеум, видимо для гашения вибраций.

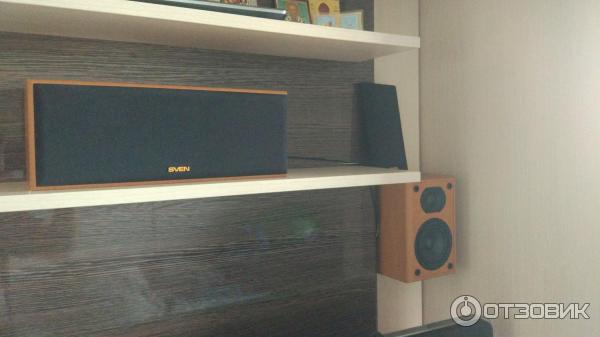

Остальные колонки можно развешать как хочется. У меня же всё было замерено и звук четко залетал в уши под нужным углом.
Все колонки играли чётко, но моя любимая почему то, была центральная, форма что ли или расположение в ней динамиков. Там их два, а по середине сателитка. Очень приятный на ощупь материал изготовления всей акустики SVEN 5.1 HT480.
Обзор sven ht-480
Но из-за переезда пришлось продать, покупатель нашёлся быстро, через объявление. Сказал, что долго их искал в хорошем состоянии, а тут идеальное!
Источник: otzovik.com
Подключение ас – Инструкция по эксплуатации Sven HT-480
Предупреждение! Перед подключением все компоненты системы должны быть выключены. После подключения
все клеммы должны быть хорошо зажаты.
6.1. Подключение источников сигнала
Для подключения источников стереосигнала используйте только RCA джеки («тюльпаны»). Убедитесь в правильности соеди
нения левого и правого каналов. Левый RCA джек должен быть вставлен в левый разъем усилителя (он белого цвета), а пра
вый RCA джек – в правый разъем усилителя (он красного цвета).
Подключение аппаратуры к усилителю проводите в соответствии с рисунком 4.
6.2. Подключение колонок
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца кабеля и скрутите его, как
показано на рисунке 5.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Подключение к звуковой
карте компьютера
Источник: www.manualsdir.ru
Инструкция и руководство для
Sven HT-480 на русском
канальнаяакустическаясистемас дистанционнымуправлением ИНСТ.
Мультимедийная
5.1 канальная
акустическая
система
с дистанционным
управлением
ИНСТРУКЦИЯ ПО эксплуатации
Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией
и сохраните ее на весь период использования.
Благодарим Вас за покупку акустической системы.
Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN!
АВТОРСКОЕ ПРАВО
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация
данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом
или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.
Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какие либо принадлеж
ности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке, обратитесь в фирму, осу
ществлявшую доставку, если АС не функционирует, сразу же обратитесь к дилеру.
Техническая поддержка размещена на сайте: www.sven.ru
Здесь же вы сможете найти обновленную версию данной инструкции.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
МЕРЫ БЕЗОПАСНОСТИ.
1. МЕРЫ БЕЗОПАСНОСТИ . 4
2. КОМПЛЕКТАЦИЯ . 4
3. ОСОБЕННОСТИ АС . 4
4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА . 5
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ . 5
5.1. Подготовка к работе ПДУ . 5
6. ПОДКЛЮЧЕНИЕ АС . 6
6.1. Подключение источников сигнала . 6
6.2. Подключение колонок . 6
7. РАБОТА СИСТЕМЫ . 8
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ . 9
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . 10
SVEN HT 480
МЕРЫ БЕЗОПАСНОСТИ Не допускайте замыканий проводов.
1. МЕРЫ БЕЗОПАСНОСТИ
Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на радиатор усилителя и на зем
лю, т. к. это выводит из строя выходные каскады.
Не устанавливайте АС рядом с мощными музыкальными инструментами и/или микрофонами.
Оберегайте АС от попадания в отверстия посторонних предметов.
Оберегайте АС от повышенной влажности, пыли и воздействия высоких температур.
Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную поверх
ность. Для чистки используйте мягкую сухую ткань.
Не вскрывайте и не производите ремонт самостоятельно.
Внимание!
Стрелка в виде молнии внутри треугольника предупреждает пользователя о том, что внутри корпуса на элемен
тах без изоляции имеется высокое напряжение, которое может внести риск поражения электрическим током.
2. КОМПЛЕКТАЦИЯ
1) Сабвуфер с усилителем – 1 шт.
2) АС центрального канала – 1 шт.
3) АС фронтальных и тыловых каналов – 4 шт.
4) Пульт дистанционного управления – 1 шт.
5) Входной кабель (2 RCA 2 RCA) – 3 шт.
6) Входной кабель (2 RCA mini jack) – 1 шт.
7) Силовой кабель – 1 шт.
8) Соединительный кабель – 5 шт.
9) Инструкция по эксплуатации – 1 шт.
3. ОСОБЕННОСТИ АС
Высококачественные 2 х полосные Hi Fi сателлиты
Электролюминесцентный дисплей
Цифровой процессор обработки аудиосигнала (5.1 Virtual Surround)
Аналоговый 5.1 канальный AC 3 и DTS вход, три стереовхода
Электронный коммутатор подключения входов
Пульт дистанционного управления
Полное магнитное экранирование
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА.
4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
(1) ИК приемник дистанционного управления
(2) Дисплей
(3) Индикатор включения 5.1 Virtual Surround
(4) STANDBY – индикатор включения дежурного режима (Standby)
(5) Индикатор включения стереовходов
(6 11) Входные гнезда для подключения AC 3 и DTS сигналов
(12) Разъем входа тюнера
(13) Разъем входа TV
(14) Разъем входа DVD
(15) Аудиовыход левого фронтального канала
(16) Аудиовыход центрального канала
(17) Аудиовыход правого фронтального канала
(18) Аудиовыход левого тылового канала
(19) Аудиовыход правого тылового канала
(20) Выключатель питания
(21) Разъём кабеля питания
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Кнопка выбора аналогового 5.1 входа
(2) Кнопка дежурного режима
(3) Кнопка подключения TV входа
(4) Кнопка подключения входа тюнера
(5) Кнопки для регулировки громкости центрального, тыловых каналов
и канала сабвуфера.
(6) Кнопка включения режима 5.1 Virtual Surround
(7) Кнопки общего регулятора громкости
(8) Кнопки регулировки высоких частот
(9) Кнопки регулировки низких частот
(10) Кнопка выбора центрального, тыловых каналов и канала
сабвуфера для регулировки громкости
(11) Кнопка подключения DVD входа
(12) Кнопка отключения звука
5.1. Подготовка к работе ПДУ
Откройте крышку на задней панели пульта ДУ и поместите в пульт 2 батареи типа ААА. Дальность действия ПДУ составляет
не более 7 метров при угле охвата ±30°.
SVEN HT 480
Подключение ас
6. ПОДКЛЮЧЕНИЕ АС
Предупреждение! Перед подключением все компоненты системы должны быть выключены. После подключения
все клеммы должны быть хорошо зажаты.
6.1. Подключение источников сигнала
Для подключения источников стереосигнала используйте только RCA джеки («тюльпаны»). Убедитесь в правильности соеди
нения левого и правого каналов. Левый RCA джек должен быть вставлен в левый разъем усилителя (он белого цвета), а пра
вый RCA джек – в правый разъем усилителя (он красного цвета).
Подключение аппаратуры к усилителю проводите в соответствии с рисунком 4.
6.2. Подключение колонок
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца кабеля и скрутите его, как
показано на рисунке 5.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Подключение к звуковой
карте компьютера
Для подключения кабеля откройте зажим, вставьте в его отверс.
Для подключения кабеля откройте зажим, вставьте в его отверстие кабель и отпустите.
Подключения колонок к усилителю проводите в соответствии с рисунком 6.
SVEN HT 480
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
7. РАБОТА СИСТЕМЫ
Включение сабвуфера
Подключите кабель питания к сетевой розетке, включите систему на задней панели сабвуфера. Через несколько секунд
индикатор на передней панели сабвуфера засветится. Включите систему кнопкой Stand by (2) на пульте ДУ.
Выбор источников сигнала
Существует три стерео аудиовхода (DVD, TV и тюнер) и один 5.1 канальный аудиовход. При выборе сигнала в формате AC 3
или DTS подключите входящий сигнал к 5.1 канальному аудиовходу. В зависимости от необходимого подключения выберите
нужный источник сигнала непосредственно на пульте управления. Нажимайте кнопку (1), (3), (4) или (11) на пульте
управления, соответствующую аудиовходу на передней панели, загорится индикатор.
Управление громкостью звука
Управление общей громкостью звука. Нажмите кнопку (7) («+» или « ») M VOLUME на пульте, чтобы отрегулировать общую
громкость звука системы.
Управление громкостью центрального канала, тыловых каналов и канала сабвуфера. Другие каналы включают в себя
центральный канал, тыловой и канал сабвуфера. Правильная регулировка звука фронтального канала и других каналов
обеспечивает звуковой эффект живой музыки. Выберите нужный канал на пульте управления — кнопка (10), затем нажмите
кнопку (5) «+» или « », чтобы отрегулировать звук.
Регулировка низких и высоких частот
Нажмите кнопки (8) или (9) («+» или « ») на пульте управления, чтобы отрегулировать уровень высоких или низких частот.
Эффект объемного звучания 5.1 Virtual Surround
Эту функцию можно включить при подаче сигнала на стереовход. Нажмите кнопку (6) 5.1 V. S. ON, чтобы включить функцию.
На передней панели загорится индикатор. Обработанный процессором стерео сигнал будет звучать из 5 сателлитов и
сабвуфера. Нажмите кнопку (6) 5.1 V. S. OFF, чтобы отключить эту функцию.
Дежурный режим
Для быстрого включения системы и экономии потребления электроэнергии АС снабжена функцией STANDBY. Нажмите кнопку
(2) STANDBY на пульте, чтобы включить или отключить эту функцию. Если эта функция включена, на передней панели
сабвуфера загорится индикатор (4), показывающий, что АС находится в дежурном режиме. Нажмите эту кнопку снова,
индикатор погаснет — система находится в рабочем режиме.
Отключение звука
Нажмите кнопку (12) MUTE на пульте, чтобы включить или отключить звук. Если функция включена, на передней панели
сабвуфера загорится индикатор MUTE, показывающий, что АС находится в режиме c отключенным звуком. Нажмите эту
кнопку снова, индикатор погаснет, появится звук.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ Неисправность Причина Способ устра.
SVEN HT 480
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Неисправность
Способ устранения
АС не включается.
Не подсоединена к сети.
Проверьте правильность подключения.
Не включен сетевой выключатель.
Регуляторы громкости установлены
в положение наименьшей громкости.
Подстройте регуляторы громкости.
Неправильно подключены источники
аудиосигнала.
Подключите источники сигнала в соответ
ствии с рис. 4.
Неправильно установлен переключа
тель входа усилителя.
Установите правильно переключатель входа
на сабвуфере и на ПДУ.
Нажата кнопка отключения звука на
ПДУ.
Нажмите повторно кнопку отключения звука
или кнопки изменения громкости звука.
В колонках АС
слишком тихий
или совсем отсу
тствует звук.
Неправильно подключены источники
аудиосигнала.
Подключите источники сигнала в соответ
ствии с рис. 4.
Регуляторы громкости установлены
в положение наименьшей громкости.
Подстройте регуляторы громкости.
Большая амплитуда входного сигна
ла.
Регуляторами громкости на источниках ау
диосигнала и АС уменьшите величину вход
ного сигнала.
Не работает ПДУ.
Инфракрасный сигнал ПДУ не попа
дает в окно приемника на сабвуфере.
Располагайте окна приемопередатчиков
ПДУ и сабвуфера напротив друг друга.
Истощены элементы питания ПДУ.
Замените элементы питания.
