Техническое описание и состав телевизора DAEWOO DLP-32C3F, тип панели и применяемые модули. Состав модулей.
Характеристики
DAEWOO DLP-32C3F
DAEWOO
Model: DLP-32C3F
Chassis/Version: SL-500P
Panel: LTA320WT-L06
Lamp backlight: 12 Lamp CCFL
Inverter (backlight): HS320WK12 INVST320N
PWM Inverter: SEM2006
MOSFET Inverter: TPC8406-H
Power Supply (PSU): FEL-3226H
PWM Power: A6252, L6598 (PWM Resonant 16pin), L6562 (PFC)
MOSFET Power: P13NK60ZFP, P6NK60ZFP
MainBoard: 4859814993 -03
IC MainBoard: MST96889LD-LF, V58C2128164SB15, SPI Flash: MX25L8005PS-15G, TDA9886T , TDA8931T , 24C64A
Тuner: UV1316/A I H-4
Общие рекомендации по ремонту TV LCD LCD
Возможные проявления дефектов
— Телевизор DAEWOO DLP-32C3F не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
Daewoo DLP-32C3
Неисправность в подобных случаях следует начинать искать в цепях источника питания FEL-3226H. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (P13NK60ZFP, P6NK60ZFP) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) A6252, L6598 (PWM Resonant 16pin), L6562 (PFC) обычно проверяются заменой на новые, либо заведомо исправные.
— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы 4859814993 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MST96889LD-LF , V58C2128164SB15 , TDA9886T , TDA8931T , 24C64A. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
РЕМОНТ ТЕЛЕВИЗОРА DAEWOO DLP-32C7, ЗАМЕНА КОНДЕНСАТОРОВ, В ДОМАШНИХ УСЛОВИЯХ СВОИМИ РУКАМИ
Перед заменой тюнера UV1316/A I H-4, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора DAEWOO DLP-32C3F без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Прошивка на DAEWOO DLP-32C3F от участников сибирского форума:
Download прошивки Daewoo DLP-32C3F 4859814993-03 LTA320WT-L06 CRC: C014E2EB 32 KBit (Pack 1.27KB), A33AFF45 8 Mbit (Pack 0.17MB)
Источник: tel-spb.ru
DAEWOO DLP-32C3
Chassis/Version: SL223P
T-CON: 320WSC4LV.5.9 (8)
Inverter (backlight): INVFT320A REV1.0
PWM Inverter: BD9882F (16pin)
MOSFET Inverter: AP4525GEH
Trans Inverter: IT-133-06AA
Power Supply (PSU): A.PWGT6YE561
PWM Power: STR-A6151, FAN5501A, STR-T2268, LA5752
MOSFET Power: W20NM60
MainBoard: 4859813793_03 SL223P(MP )A.DGGT72E490
IC MainBoard: CPU: SVP-PX66, K4D263238I-50; EEPROM; 24C32L1; Sound: MSP 4610K D6
Телевизор DAEWOO DLP-32C3 не включается и совсем не подаёт никаких признаков работоспособности. Нет никакой реакции ни на пульт, ни на кнопки управления передней панели.
Отредактировано evroservis (2019-11-11 09:45:34)
Источник: safelza.ru
Ремонт телевизоров Daewoo
В сервисном центре Комплэйс можно выполнить ремонт телевизоров Daewoo любой диагонали. Мы выполняем ремонт блока питания, инвертора, платы обработки сигнала телевизора Daewoo.
Цены на ремонт телевизора тут.
Пример ремонта телевизора Daewoo.
Поступил в ремонт телевизор daewoo dlp-26c3 со следующими симптомами: не включается, лампочка не загорается.
Сзади после разборки телевизор выглядит так.

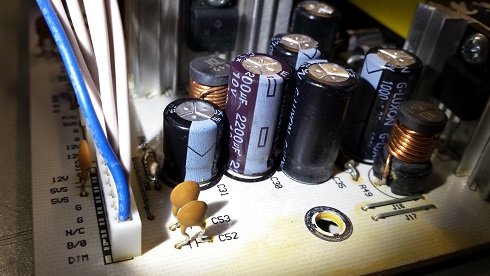

При визуальном осмотре был обнаружен вздутый конденсатор 10v 2200uF в цепи фильтрации дежурного напряжения 5v.
Т.к. не было дежурного напряжения, индикатор не загорался, телевизор, естественно, не включался.
Проверка емкости конденсатора и эквивалентного последовательного сопротивления (ESR) подтвердила проблему — вместо 2200uF было 95uF, а внутреннее сопротивление, наоборот, сильно завышено.
После замены неисправного конденсатора фирмы G-Luxon на новый с такими же параметрами, но не проблемный.
Телевизор включается и работает исправно.
