Телевизор erisson 32ls16 не включается

LCD телевизор Erisson 32LS16 у меня разбился экран. мне нужна только матрица называется по-моему LTF320AA01-102
Где можно купить эту запчасть?

Голосование за лучший ответ

попробуйте в магазинах, крупных сетевых. Как правило там есть сервисные центры при них, и мы заказывали при Эльдорадо. Удачи -))))

Информацию по стоимости ремонтных работ и возможности замены матрицы, Вы можете в полном объёме получить в авторизованном сервисном центре. Купите новый, и не забивайте себе голову.
LED Телевизоры 32″ (81 см) от 9 000руб.

Евгений правильно сказал, проще новый телек купить, так цена телевизора в основном зависит от матрицы, т. е. получается замена матрицы вам обойдется практически в цену нового тв

Источник: otvet.mail.ru

Erisson 32ls16 не включается телевизор

Привет всем неутомимым ремонтерам!
Сегодня у нас краткий обзор ремонта ЭЛТ телевизора Erisson 21F35.

JSK4210 022, Erisson 32LS16 не включается

Причина неисправности – не включается. Со слов хозяина, был характерный запах горелого карболита, после этого перестал работать вообще.

1. Разборка, чистка и обзор телевизора.
Разбирается телевизор легче простого, по периметру отвинчиваем болты и аккуратно снимаем заднюю крышку.
Сразу при вскрытии видим внутренности обильно сдобренные пылью. Причина сего безобразия статика кинескопа, натягивающая пыль на себя ,,подобно,, пылесосу(!).
Для устранения пыли вооружаемся пылесосом и обычной малярной кисточкой, которой смахиваем пыль в жерло трубки пылесоса.
!ПРЕДВАРИТЕЛЬНО НЕ ЗАБЫВАЕМ РАЗРЯДИТЬ КИНЕСКОП! на массу телевизора, иначе Вас может прилично тряхнуть существенными остатками былого электричества в кинескопе.
Последующий за этим визуальный обзор платы выявил сгоревший предохранитель, вспученную микросхему, подгоревшие резистор и конденсатор. Всё обнаруженное находилось в блоке питания.

2. Дополнительная диагностика неисправности.
Вначале было проверено поступление питание к блоку питания, которое оказалось в норме. Потом было проверено напряжение на выходе диодного моста блока питания, которое оказалось уже не в порядке. Далее были проверены прибором диоды диодного моста, один из них оказался в обрыве.

Блок питания Erisson 21F35

3. Ремонт.
Телевизор построен на шасси ETA-1.
Состав шасси:
Процессор – 8891CSBNG6KF8
Микросхема блока питания – STR G5653
Звуковая микросхема – TEA 2025
Флеш-память – 24C16
Транзистор строчной развёртки – D5023
Тюнер – TAF5

Схема шасси ETA-1

Были заменены предохранитель, все(!) диоды диодного моста, резистор R806 220К/0,5Вт, конденсатор С810 680пФ/2kV и шим-микросхема STR G5653.

erisson 32lee30t2 не включается

Схема блока питания Erisson 21F35

Импульсный регулятор напряжения STR G5653 [TO-220F-5]

Далее после пробного пуска посредством предохранительной лампочки 220В/75Вт, впаянной на входе блока питания вместо предохранителя, телевизор заработал.
Последующее за этим снятие контрольных замеров напряжений на выводах микросхемы и выходе блока питания ничего подозрительного не выявили.

4. Прогонка телевизора и отдача телевизора.
После успешной прогонки телевизора, телевизор был отдан хозяину.

Всем Сегодня у нас на ремонте телевизор Erisson 32LES85T2SM с заявленной неисправностью — включается работает с кнопок, но нет реакции на пульт.

И действительно, все функции с кнопок на панели работают, а на пульт реакции нет. Ну и по традиции фото майн платы.

Здесь применена майн плата модель tp.ms338e.pb803 уже достаточно новая модель со смартом и всеми делами 🙂

Ну что-же первым делом проверил не заработает-ли пульт при отключении кнопок. Бывает такой дефект , при «протекании» кнопок. Откинул разъём идущий на кнопки- не помогло. Телевизор как не включался так и не включается. Горит красный светодиод и всё.

Проверяем целостность провода идущего от вывода IR фотоприёмника до платы. От сюда..

Провод оказался тоже целым.На фото даже видно где процарапал дорожку, проверил есть-ли контакт. Всё в порядке. Ну, а дальше самое интересное. Почему майн tp.ms338e.pb803 не реагирует на пульт мы сейчас и разберёмся.

Проверил осциллографом импульсы идущие с вывода IR фотоприёмника, импульсы при нажатии на кнопку пульта есть. Есть они и на материнской плате. Вроде-бы всё очень похоже на прошивку. А тут немного сложнее, но не спешим браться за «нитки и иголку» — прошивку и программатор.

Дела обстоят немного по другому. Попробовал, для начала заменить фотоприёмник — результат нулевой! Руки начинают тянуться к прогеру, но опять тормозим! Проверим мультиметром напряжение на выходах фотоприёмника. Нашёл схему включения , правда немного другого , но смысл тот-же.

Как видим, у нас на схеме установлен фильтрующий конденсатор и два резистора. А на плате фотоприёмника у нас установлен кондёр и один резистор (300Ом по схеме), у нас установлен R1= 100 Ом, а второй который на (R2) 10кОм в нашем телевизоре установлен на майн — плате. Я его показываю зубочисткой.

Так вот если посмотреть на схему, то можно понять, что на выходе фотоприёмника должен быть положительный потенциал в пределах 5 вольт. А у меня там всего около 2,3 вольта. При нажатии на кнопку пульта появляется пульсация на выходе фотоприёмника от 2,3 до 2,5 вольта. Процессору этого видимо мало. Что было предпринято?

Сначала я замерил резистор указанный зубочисткой , он показал больше 60 кОм, я понял, что что-то не то. И решил подкинуть резистор прямо на фотоприёмник и проверить реакцию телевизора. Взял первый попавшийся под руку , на 5,1 кОм.

Вот так подпаялся и проверил, телевизор успешно запустился. Дальше я заменил этот резистор на 10 кОм и был таков.

Собрал телевизор, проверил и выдал клиенту.

Получается что причиной того, что у майн tp.ms338e.pb803 нет реакции на пульт — стал уход номинала резистора.

Всем спасибо за внимание!

Если статья поможет вам в решении некоторых проблем, буду очень рад.

Остались вопросы или пожелания? Не стесняйтесь, пишите в комментариях, с удовольствием пообщаемся.

Ставьте лайки и подписывайтесь на канал и вы всегда будете в курсе новых публикаций.

Приходите почаще будет много интересного, а также читайте и другие статьи нашей странички и смотрите видео.

Быстро и недорого отремонтируем ваш ЖК телевизор Erisson 32LS16 с диагональю 32 дюйма и разрешением 720p HD.В телевизоре установлено два динамика общей мощностью 20 Вт (2×10Вт). Если есть неисправности звука – мы поможем. Заменим блок питания, решим проблемы с работоспособностью каждого разъёма, который установлен в телевизоре:AV, RGB.

8 ПРИЧИН, ПОЧЕМУ НАС РЕКОМЕНДУЮТ ДРУЗЬЯМ

Настройка телевизора – 1000 руб. Ремонт – от 1200 руб.

На все работы предоставляется гарантия от 1 до 12 мес.

Выезд мастера на дом или в
офис – бесплатно

Заказы принимаются ежедневно
и без выходных с 9.00 до 21.00

Более 30 профессиональных мастеров с опытом от 10 лет

Работаем по всей Москве и ближайшему Подмосковью

Более 50.000 довольных клиентов с 1998 года

Служба контроля качества
следит за выполнения заявок

Стоимость ремонта телевизора Erisson 32LS16 — от 3399 руб. Итоговая стоимость определяется по результатам диагностики

ПРОФЕССИОНАЛЬНЫЙ РЕМОНТ ЛЮБЫХ НЕИСПРАВНОСТЕЙ

• Пропадает изображение
• Не работает звук в телевизоре
• Телевизор не включается

• Долго включается телевизор
• Телевизор сам выключается
• Телевизор не включается с пульта

• Телевизор не переключает каналы
• Телевизор не видит антенну
• И многое другое

С ЧЕГО НАЧАТЬ?

Свяжитесь с нами по телефону
8 (495) 215-09-40
или оставьте заявку на сайте.

Телемастер приедет к вам домой или в офис и выяснит причину неисправности.

Согласование стоимости и проведение ремонтных работ с согласия заказчика.

Попался на ремонт телевизор Erisson 21UF11 (шасси 3P66) с проблемой «не включается». Вернее телевизор раньше включался, но были проблемы с цветами. Когда попал он ко мне он уже не включался.

Были слышны звуки от ИБП, телевизор как бы пытался запустится из дежурного режима, а что-то ему не даёт. Начал с блока питания, просмотрел все напряжения. Они были занижены. Начал с конденсаторов — не помогло. Замыкания в нагрузках тоже нет.

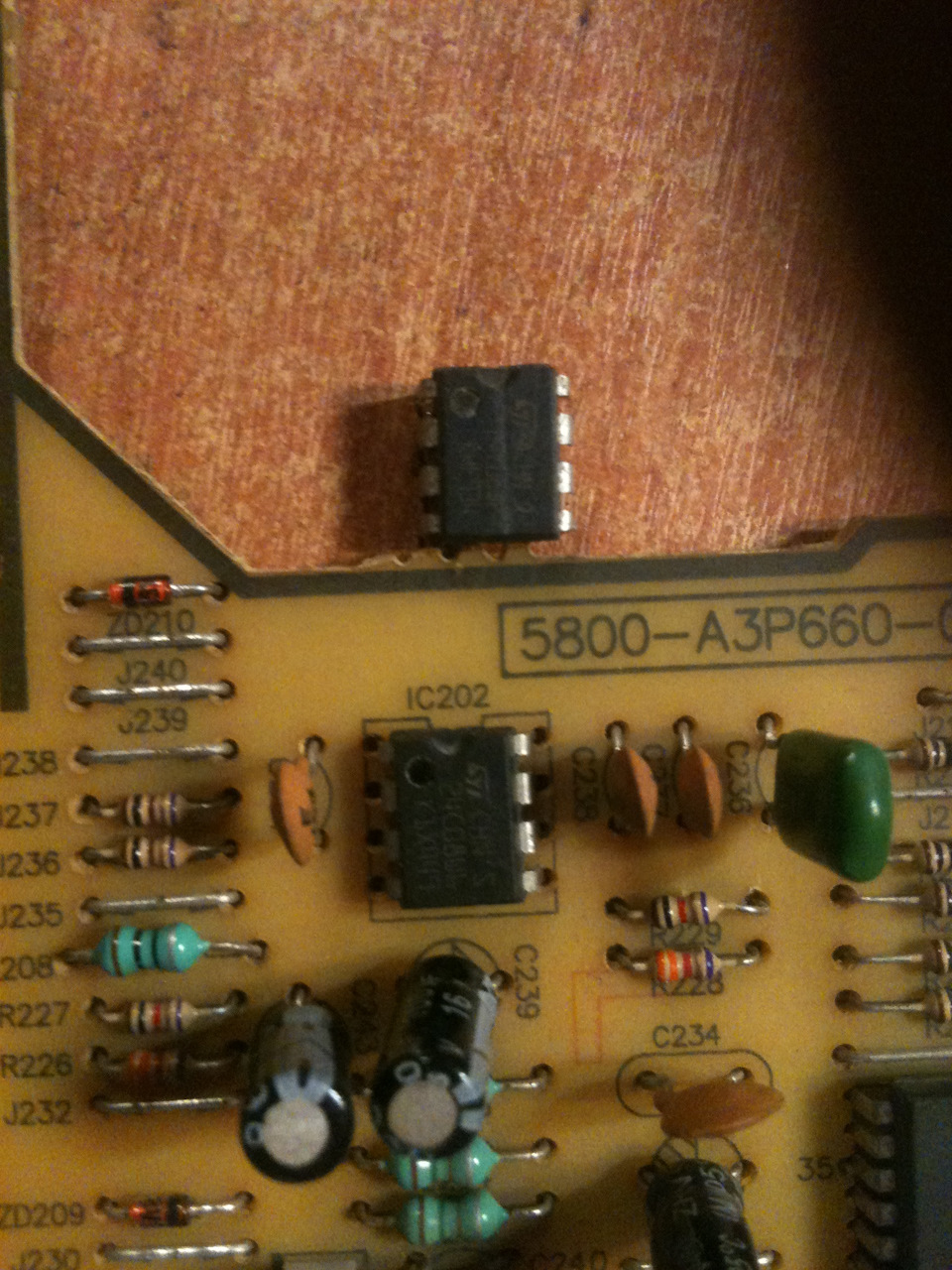

Благо есть интернет, как там говорилось у них частая проблема слёта прошивки памяти eeprom. Под симптом это подходит, сам я таким не разу не сталкивался. Попробуем залить прошивку. Пользовался программой WinPic800, собрал «программатор» от COM порта, подключил выпаянную память и нажал чтение. В памяти ничего нет!

Нули в ячейках. Вставил память с одной платы от монитора, там данные есть. Залить прошивку, скачанную с интернета, не удалось. Память сдохла, меняю.

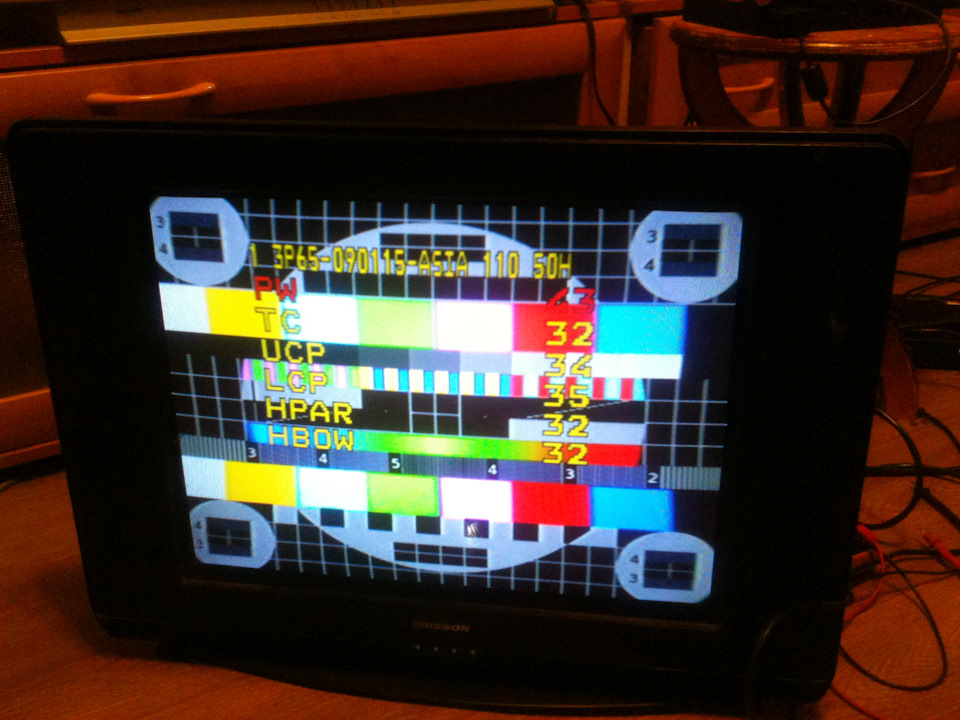

Телевизор запустился без проблем. Правда, прошивка оказалась немного другая, не удалось управлять нормально видеовходами и отрегулировать через сервисное меню растр. Скачал другую и всё стало нормально. Там их несколько было, пробовать методом тыка.

Пока делать нечего, нашёл в двух разных объявлениях по одному свиду одинаковых телеках. Один за 200 рублей, другой за 500. В итоге решил приобрести для того, чтобы просто попробовать починить. Самое сложное в этом было их транспортировать. Масса одного примерно 30-35 кг. Но кое-как дотащил до машины, а потом до дома.

Первый телевизор LG RT-29FA34RB собран в Уссурийске, второй LG 29FA3RNX-ZF собран в Калининграде. Внешне они одинаковы, лишь за некоторыми исключениями.

• Установка телевизора в ташкенте
• Почему когда умирает человек закрывают зеркала и телевизоры в доме
• Как смотреть телевизор на телефоне без интернета
• Искажение изображения на телевизоре samsung как исправить
• Слышно ли телевизор соседям сверху

Источник: tehnika-gid.ru

LCD Erisson 32LS16 блок питания не работает

Пришёл с диагнозом: не вкл. В БП все проблемы (инвертор отдельно, питается 24В с БП). Были вздуты ёмкости (поменял), пробой стабилитрона ZD2 (18V) поменял, R30 (1R5) поменял.
После этого: дежурка есть 5V, при нажатии на кнопку — всё тухнет. С этого момента проверяю БП на столе. Подаю 5V на PS_ON перемычкой. Были подозрительные smd-резисторы в цепи запуска (RS8, RS28), поменял оптопару IC2. Ничего не изменилось.
Включил блок питания с вольтметром, оказывается, он заводится и уходит в защиту. Тут уже проще (думал я).
Не тут то было. Главный симптом: напряжение на ZD2 = 18V в дежурке и 13.4 после вкл.
Прошёлся по всем полупроводникам — в порядке. Решил стартануть БП без защиты — замкнул оптопару IC2B (приёмник). БП завёлся и работает. Напряжения завышенные. Вместо 12V — 16V, вместо 24V — 27V.
Поменял оптопару IC2 (817), ICS1 ICS3 (TL431). Те же грабли — защита. Защита просаживает 5V с помощью QS2-QS3.
Далее ход моих мыслей был — неисправный прекондей IC4. И точно, напряжение прекондея — 309V. Проверил и поменял резисторы плечей. Отпаял эту м/сх с диагнозом «просаживает питание VCC» — нет.
Далее, поменял шим FAN7602 — не помогло.
Полевики все в порядке (раз БП работает с откл.защитой).
Подскажите, коллеги, где дальше смотреть. Поменял ВСЕ подозрительные ёмкости в БП с ESR>0.8

ДОБАВЛЕНО 26/05/2018 00:25

Есть термозащита по перегреву трансформатора (Q7-Q8) — Откинул её — всё то же самое. На схеме нет номиналов всех, стабилитроны выборочно. Не менял ICS4 (TL431 SMD). Главный симптом: на обмотке T1B просаживается напряжение 18В до 13В и в результате VCC = 11.4V, чего мало для ШИМ прекондея.

ДОБАВЛЕНО 26/05/2018 00:31

Напряжение VCC дополнительно стабилизируется ZD3 (12V думаю), для основной ШИМ (IC6) этого хватает. Она и работает и выдаёт завышенные напряжения. Далее идёт ICS2 (компаратор) — и тут мне нужна ваша помощь.

ДОБАВЛЕНО 26/05/2018 00:38
