Добрый день друзья , и хотелось-бы попросить снова вашей помощи .
Принесли мне телик LG 21FU1RG , вот ссылка , сдесь схема и фото , только у меня кнопки управления отдельно от платы , а так все вроде тожесамое . http://monitor.espec.ws/section1/topic176982.html
Телик включаетца в дежурный режим , горит светодиод , когда нажимаю на передней панэли кнопку (P+) чтобы телик в рабочий режим пнрншол , чтоб включилса , то светодиод притухает и через 3 сек. опять ярко горит , Тоесть пытаетца запуститца и опять в дежурку уходит . Я на базу строчного транзистора тэстэром и осцилографом мерял , а там в момент запуска НЕТ НИЧЕГО , плный ноль . :ne_vi_del: ,
Строчный импульс приходит с 21 ноги процесора , я эту цепь проверил всю , детали в норме , на 21 ноге — тоже ничего нет при старте !
Вот замеры дежурного режима с блока питания .
14. +110V
9. +16V
12. +10V
Нету строчных импульсов с процесора . С чем это связано ? помогите пожалуста :ne_vi_del:
Ремонт телевизора LG шасси MC-049B не включается
Шоб строчный импульс подал процесор надо ему ЧТО ? . какие ноги связаны еще с этим строчным импульсом . Первый раз с таким дефектом сталкнулса .
Источник: www.tvservice.org
Не включается экран
1) Огонёк включения горит.- дежурка есть.
2) Экран не реагирует.- нет строчной и соответственно кадровой развёрток.
3) Треск в динамиках- ну хоть что то «пытается работать «. )) кое какое напряжение всё же имеется .
И всё равно точный ответ дать не представляется возможным . (
Для начала определиться какое шасси .
LG 21FU1RG, шасси MC-059C
archive.espec.ws/section315/file14446.htmlили LG 21FU1RG шасси: CW81A
remont-aud.net/forum/22-32420-1monitor.espec.ws/section1/topic225368.htmlИ вот затем приступать к диагностике ( проверке ) БП, СР , КР.
Это решение полезно? Да Нет
Новый комментарий:
5 октября 2019
другие решения ожидаются…
Видео с YouTube на эту тему

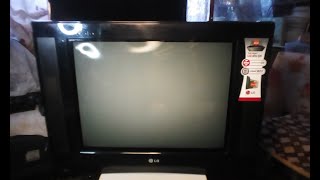

Ремонт телевизора LG 21FU1RG
Сайт помог в ремонте https://viktorkorolev.ru/remont-televizora-lg/ EAN36193601 .
Знаете, как решить эту проблему?
Поделитесь своим знанием!
Ваш способ решения:
Наиболее похожие проблемы из этого раздела
не включается экран . ВВК и адрес сайта при включении засвечиваются на 1сек и всё темно.
Когда я включаю в розетку телевизор загорается зеленая кнопка , при этом экран не горит!
Здравствуйте. dexp h32d8000q горит красный индикатор но телевизор не включается . пульт поломан
Диагностика телевизора LG RT-21FA32X. Не включается и пищит. Курсы телемастеров.
Включаю телевизор, жму на кнопку «включить». Красный индикатор загорается, потом через 5 секунд гаснет. Изображение показалось и сразу исчезло. В .
телевизор включается сразу как только вставляется шнур в розетку, на одном цифровом канале, на пульт и на панельные кнопки не реагирует . кто в курсе.
Источник: fixim.ru
ФОРУМ ПО ЭЛЕКТРОНИКЕ
LG 21FU1RG,MC-059C,ULTRA SLIM,выключается из РР через 1 сек.
Добавлено: 21 авг 2016, 13:24
LG,model 21FU1RG ULTRA SLIM,выключается из РР в ДР через 1 сек после появления звука и изображения.
Шасси МС-059С
EAX 34916909(4)
080618 LIFG
Состав:
-тюнер. TAEA-G011D
-SAW . MIF389A5M
-УНЧ . LA42102
-memory . 24LC16B
-Vertical . STV9326
-FBT . EBJ34806701/ BSC25-N0363
-HOT . C6090
-БП . STR W6754,оптрон РС-17L1,L7805C,KIA78R09PI
-проц. . EAN36193601/LG 048N 9R
-другие МС . TDA8145,LA7958N,AVISS 8TN8/LV1116N
RGB Amp . C2330Y.
Блок питания в ДР/РР выдает:
— на катоде D826. 110,8V/113,3V;
— на катоде D823. 10,0V/10,63V;
— на катоде D824. 15,7V/15,08V.
В РР есть 9,12V(pin2 KIA78R09PI) и 4,97V(pin3 L7805C).
Cо слов владельца ТВ, если многократно пытаться включить ТВ, то он включается и работает тогда в штатном режиме до принудительного выключения.
Проверил исправность диодов, стабов,транзисторов,литов,обрывных резисторов.( На ESPEC-е была похожая тема; там со слов автора будто бы неисправный ТДКС ? Но было и возражение, что так ТДКС не выходит из строя).
В разрыв цепи +В ( вместо дросселя L802 ) включал эл. лампу 220V 100W, все равно через 1сек ТВ выключается из РР.
Буду проверять цепь ABONORMAL.Cхема в базе данных ESPEC-а отличается от схемы ТВ.
Может питание маловато ? На шасси указано 180V (Video), фактически (на 1 сек) только 144V. Или это зависит от того, какой установлен ТДКС ? Нужна тех. поддержка.
_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)
Добавлено: 21 авг 2016, 13:33
В БП замени мелкий лит,позицию не помню,стоит меж рёбер радиатора STRки.
Это первое шо нада сделать.
_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Добавлено: 21 авг 2016, 14:19
Это сделано( C809 1mk 50V был неисправный,заменен на аналогичный в 1-й день ремонта.Ремонтирую тв на дому у клиента.Заменил и C810 33mk 50V.После трех походов к телу забрал шасси к себе домой.
Может, последовательно отключать цепи защиты от базы Q16 ?
_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)
Добавлено: 21 авг 2016, 15:11
Отсоединил от базы Q16( C3198Y ) диод D303 и на столе включил шасси в РР, — появилось высокое.Аварийный сигнал поступал от КР через цифровой Q301(C103) и D303 в базу Q16. С коллектора Q16 выход сигнала ABONORMAL.
Только одна защита.Проверять надо обвязку STV9326.
_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)
Добавлено: 21 авг 2016, 17:20
Vektor писал(а):
Проверять надо обвязку STV9326.
C307 стал резистором?
_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1
Добавлено: 21 авг 2016, 20:32
Vektor писал(а):
Это сделано
Так нада сразу говорить шо и где.
Вольтодобавку замени,поэтому и срабатывает защита,а не будь ее кадровую разнесет.
_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Добавлено: 22 авг 2016, 15:06
C307 — исправный(100мк 35V), по замеру — 104мк; на всякий случай подставлял новый — 100мк 63V. Заменил D302 IN4005(на FR107).Проверил: C311 2200mk 25V,C308 47mk 16V,C313 10mk50V,C312 0,68mk 50V,C309 1000mk 35V,C408 2,2mk 160V,C420 1mk 250V,C540 4,7mk 250V,C826 2200mk 16V,C814 220mk 160V,C835 100mk 160V,C831 1000mk 35V,C833 100mk 10V,c847 1mk 250V,C847 1mk 250V,C850 470mk 16V.
При отключенной защите(снят D303) подключил шасси к кину A51QDJ470X03 (FLAT,угол отклонения 90град.) и включил в РР.Увеличенный размер по вертикали; каналы переключаются; устойчивое изо;сделал замеры пост. напряжений мультиметром VC61A:
+В. 113,2V
шина 9V. 9,15V
шина 5V. 4,97V
Video. 163,8V
на D302. 28,6V/29,1V
ускор. . 221V
на катодах: B. 84,7V ( без сигнала )
R. 80,7V
G. 84,8V.
Если уменьшить FR 403 с 1,2 Ом до 1,0 Ом ?
Или уменьшить питание STV9326 до 24V ?
Или уменьшить +B до 110V ?
_________________
«Каждый слышит только то, что он понимает» (Иоганн Вольфганг Гёте)
Добавлено: 22 авг 2016, 18:37
Было у меня нечто подобное (ответ, кстати, тоже на Эспеке нашел. )- причиною оказался R312- увеличил сопротивление.
С308, кстати, лучше сразу заменить- мало ли чего там мультик показал, может ESR увеличен
_________________
Главное в жизни- не высшее образование, а средняя сообразительность
Добавлено: 22 авг 2016, 21:38
Замена С308 ничего не изменила.
Замерил: R312 15к, замер — 14,67k; R306 82k, замер — 80,4k.
Завтра утром попробую увеличить R306 до 82к — 85к.
