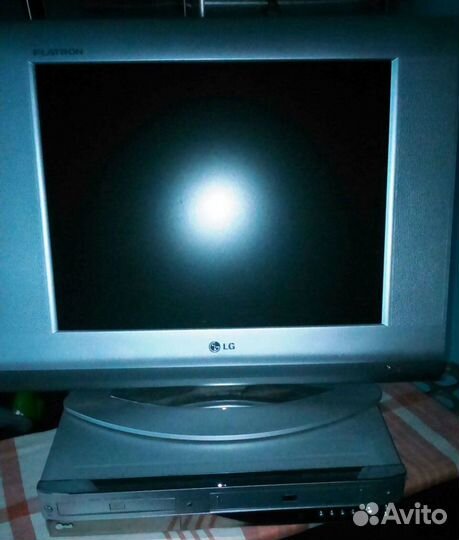

Плоский монитор-телевизор LG Flatron (2 шт.)
2 недели назад на avito.ru

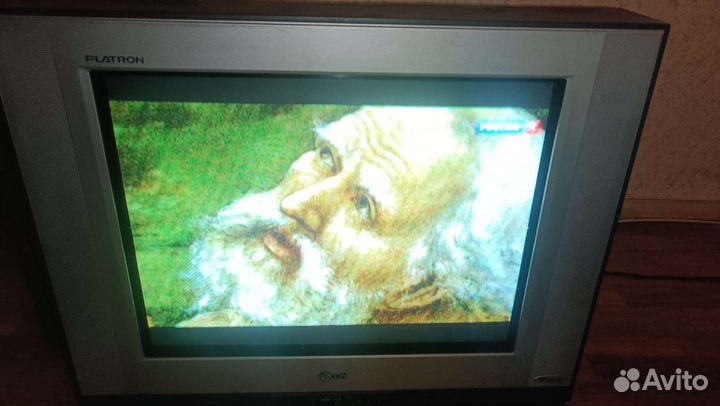

Телевизор LG flatron 21″
3 недели назад на avito.ru

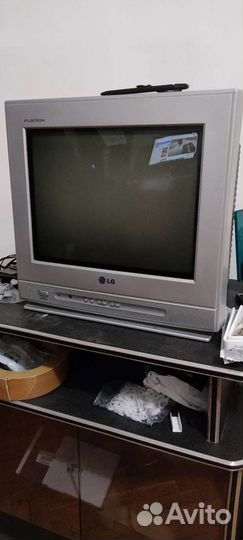

Телевизор LG 15-шка flatron
1 неделя назад на avito.ru
Телевизор LG
2 недели назад на youla.ru
Источник: cloudys.ru
Устройство и ремонт ЖК монитора LG FLATRON LCD 563LE
Компания LG ELECTRONICS является одним из ведущих производителей TFT LCD-мониторов. Продукция этой компании пользуется большой популярностью у отечественных потребителей. В предлагаемой статье речь пойдет о модели монитора 2001 года — «FLATRON LCD 563LE». Гарантийный срок на мониторы, приобретенные в «далеком» 2001 году, уже истек, и самое время поговорить о конструктивных особенностях, схемотехнике и типовых неисправностях этой модели.
Состав и описание работы монитора
Основные технические характеристики монитора приведены в таблице.
Структурная схема монитора и схема соединений приведены, соответственно, на рис. 1.1 и 1.2, а принципиальная схема — на рис. 2.1-2.5.
Все рисунки которых нет в статье, вы найдете здесь
В схеме монитора можно выделить следующие узлы:
источник питания (ИП) и DC/AC-конвертер питания ламп подсветки;
микроконтроллер (МК) и энергонезависимая память (ЭСППЗУ);
входной интерфейс, аналого-цифровой преобразователь (АЦП), узел синхронизации и масштабирования;
интерфейс LVDS;
LCD-панель.как включить av канал без пульта на телевизоре lg
Поиск Каналов на телевизоре LG
Характеристика Значение LCD-панель Тип Активная матрица TFT LCD (более 16 млн. цветов) Яркость 250 кд/м2 Контрастность 250:1 Угол обзора 100/130 градусов (по горизонтали/вертикали) Диапазон частот синхро низации строчной 31…61 кГц кадровой 56…75 Гц Рекомендуемое разрешение 1024х768, 75 Гц Цветовая температура 9300/6500°К Входы видеосигналов RGB Аналоговые, размахом 0…0,714 В, положительной полярности, импеданс 75 Ом Стандарты Plug мягкого» старта, мощный полевой (D-MOS) транзистор, схемы защиты от короткого замыкания на выходе, токовой и термозащиты. Времязадающие элементы С230 и R86 подключены к внешнему входу опорного генератора (выв. 1). На выходе схемы (выв. 2 дросселя L11 см. рис. 2.1) формируется стабилизированное напряжение 5 В стоком нагрузки 3,5 А. Это напряжение используется для питания микроконтроллера U4 и из него с помощью линейных стабилизаторов U2, U7, U24 и U30 формируются напряжения 3,3 В.
Для реализации дежурного режима служит ключ на транзисторной сборке U5 (FDC6325L), управляемый сигналом POWON с выв. 38 U4 (рис. 2.2). Через этот ключ к выходу микросхемы U13 подключены стабилизаторы U2, U7 и U24, от которых питаются все узлы монитора, за исключением LCD-панели. Она питается от отдельного стабилизатора U30, подключенного к микросхеме U13 через ключ U12.
Ключ управляется сигналом MODON с выв. 29 МК.
Система управления монитором реализована на МКтипа MTV212 фирмы MYSON TECHNOLOGY (рис. 2.2). Ядро МК — микропроцессор 8051. Кроме того, МК содержит 512 байт ОЗУ, 32 Кбайт ЭСППЗУ, синхропроцессор, 14-разрядный ЦАП, 3-канальный АЦП, интерфейсы VESA DDC и I2C. Схема начального сброса МК реализована на элементах U8 и Q1 и подключена к его выв.
7. В зависимости от наличия синхросигналов и их частоты, поступающих на вход МК (выв. 42, 43) с интерфейсного соединителя J20 (сигналы поступают через триггер Шмитта U6, рис. 2.3), он формирует сигналы управления ИП, схемой АЦП и масштабирования, а также панелью LCD. В составе МК имеются два цифровых интерфейса I2C, один из которых (выв.
12,13 U4) используется для управления микросхемой энергонезависимой памяти (ЭСППЗУ) U1, а другой (выв. 27, 28) — для связи с компьютером с целью реализации стандарта Plug
Световой индикатор светится, монитор не работает (рис. 10);
Нет растра, сигналы на соединителе LCD-панели (J5) в норме (рис. 11);
Нет растра, сигналы синхронизации и данных на выходе микросхемы U9 отсутствуют (рис. 12);
Нет основного изображения, ОSD отображается (рис.13);
На основном изображении отсутствует один из основных цветов (рис. 14).
- LG Electronics. Manual XGA color monitor. Model: FLATRON LCD 563LE.
- Тюнин Н.А. «Зарубежные современные мониторы». СОЛОН-Пресс, 2003 г.
