Техническое описание и состав телевизора MYSTERY MTV-3228LTA2, тип панели и применяемые модули. Состав модулей.
Характеристики
MYSTERY MTV-3228LTA2
Smart TV MTV-3228LTA2
| Диагональ экрана: | 32″ (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1366×768 |
| Частота обновления: | 50 Гц |
| LED подсветка: | есть, Edge LED |
| Smart: | есть. Поддержка Wi-Fi — есть |
| Операционная система: | Android |
| Поддержка HD: | 720p HD |
| Яркость: | 250 кд/м2 |
| Контрастность: | 1000:1 |
| Угол обзора: | 170° |
| Время отклика пикселя: | 5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C |
| Количество каналов: | 500 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2×10 Вт) |
| Акустика: | два динамика есть |
| Интерфейс: | AV, аудио x2, компонентный, VGA, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n |
| Разъём наушников: | есть |
| Вес телевизора: | 5 кг |
| Потребление от сети: | 50 Вт |
Mystery MTV-3028LT2 не включается, горит синий индикатор
MYSTERY LED
Model: MTV-3228LTA2
Chassis/Version: MSDV3225-ZC01-01
Panel: LSC320AN02
LED backlight: CRH-P32CA3535T030751U-REV1.0
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3608EM-G1 (20pin), AP3039AM-G1 (14pin)
MOSFET LED driver: TO-252
Power Supply (PSU): integrated into MainBoard
MOSFET Power: N-FET TO-220F
MainBoard: MSDV3225-ZC01-01 // MSA6285-ZC01-01
IC MainBoard: SPI Flash: GD25Q64BS
Тuner: F33WT-3DDR-E
Модель MTV-3228LTA2 встречалась в ремонте в двух вариантах состава.
Вариант 1:
Mainboard MSDV3225-ZC01-01 и LCD-панель LSC320AN02.
Вариант 2:
Mainboard MSA6285-ZC01-01 и LCD-панель LC320DXY(SH)(A1).
Блок питания совмещён с Mainboard.
Общие рекомендации по ремонту TV LCD LED
Диагностику неисправности и ремонт MYSTERY MTV-3228LTA2, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.
Mystery MTV-3218LW не включается, ремонт | DIY
Неисправности модуля питания могут выражаться по разному, например, MYSTERY MTV-3228LTA2 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если у телевизора MYSTERY MTV-3228LTA2 нет изображения, а звук есть, вероятна неисправность в цепях подсветки LED панели LSC320AN02.
Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.
Диагностика и ремонт материнской платы MSDV3225-ZC01-01 обычно начинается с проверки работоспособности стабилизаторов и преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — SPI Flash: GD25Q64BS; и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера F33WT-3DDR-E, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах.
Владельцам и пользователям телевизора MYSTERY MTV-3228LTA2 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Доработка после ремонта подсветки. LC320DXY(SH)(A1), MSA6285-ZC01-01, AP3064M-G. Информация от мастера.
Уменьшить ток подсветки с 490 mA до 280 mA — заменил по выводу 2 микросхемы AP3064M-G резистор 10 kOhm на 18 kOhm в узле LED-драйвера на плате MSA6285-ZC01-01.
Доработка после ремонта подсветки MSDV3225-ZC01-01, AP3608EM-G1. Информация от мастера.
У микросхем AP3608EM используется разное количество выходов, исходя из этого производил изменения для каждой микросхемы индивидуально.
Уменьшить ток подсветки с 230 mA до 180 mA — заменил у одной микросхемы по выводу 14 ISET сопротивление 8 kOhm на 11 kOhm, а у другой 20 kOhm на 27 kOhm.
Ограничение тока драйвера. MSDV3225-ZC01-01, AP3608EM. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с платой MSDV3225-ZC01-01 и оконечным каскадом LED-драйвера AP3608EM-G1, следует пропорционально увеличить общее сопротивление резисторов от вывода 14 (ISET) на корпус для каждой из двух микросхемы AP3608EM-G1. Это резисторы для установки тока, R828 и R829 для одного канала, R841 и R842 для другого.
Максимальный ток в каждом канале (в миллиамперах) для резистора Rset (в килоомах) определится из отношения 1.194V/Rset.
Необходимо учитывать количество используемых каналов микросхемы.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard MSDV3225-ZC01-01 показан на рисунке ниже:
MSDV3225-ZC01-01 может применяться в телевизорах:
MYSTERY MTV-3029LTA2 (Panel ST2751A01-1), MYSTERY MTV-3228LTA2 (Panel LSC320AN02).
Основные особенности устройства MYSTERY MTV-3228LTA2:
Установлена матрица (LED-панель) LSC320AN02.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MSDV3225-ZC01-01, управляется ШИМ-контроллером AP3608EM-G1 (20pin), AP3039AM-G1 (14pin). В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа N-FET TO-220F.
MainBoard — основная плата (материнская плата) представляет собой модуль MSDV3225-ZC01-01, с применением микросхем SPI Flash: GD25Q64BS и других.
Тюнер F33WT-3DDR-E обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LSC320AN02-0
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : PVA, Normally Black, Transmissive
Active Area : 697.685×392.256 mm
Surface : Antiglare (Haze 2%), Hard coating (2H)
Glass Depth : 0.70+0.70 mm
Transmissivity : 6.5% (with Polarizer)
Contrast Ratio : 5000:1
Display Colors : 16.7M (8-bit), CIE1931 69%
Response Time : 20 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
MYSTERY MTV-3229LTA2
Chassis(Version) V5P06 MS63083-ZC01-01
Panel: V320BJ7-PE1
LED driver (backlight): integrated into PSU
PWM LED driver: AP3064M-G1
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MainBoard: MS63083-ZC01-01 https://tel-spb.ru/remont-tv-lcd/mystery-mtv-3228lta2″ target=»_blank»]tel-spb.ru[/mask_link]
Проблемы эксплуатации Телевизоры Mystery MTV-3228LT2 — вопросы и ответы, проблемы и решения
Мигает экран телевизора очень сильно более года назад Телевизоры Mystery MTV-3228LT2 Добрый день. У нашего телевизора Mystery MTV-3228LT2 моргает очень сильно экран во время просмотра, даже антенну вытащил, но все равно.
2 ответа 396 просмотров
Мерцает жк телевизор более года назад Телевизоры Mystery MTV-3228LT2 Использую данную модель более 2-х лет. С недавних пор, экран начал очень сильно мерцать. Ужасно устают глаза. Весь.
3 ответа 1408 просмотров
Телевизор флешку видит, но не читает более года назад Телевизоры Mystery MTV-3228LT2 Проблема такая: флэшку телевизор видит, но ни видео, ни фото не открывает и не читает. Разные форматы и несколько.
7 ответов 13634 просмотра
Пропала яркость (подсветка) экрана после грозы более года назад Телевизоры Mystery MTV-3228LT2 После грозы (где-то ударила молния) у телевизора пропала яркость — изображение на экране практически не просматривается (но оно.
10 ответов 2634 просмотра
Нужна перепрошивка телевизора mystery mtv-3228lt2 более года назад Телевизоры Mystery MTV-3228LT2 Доброго времени суток. Телевизор MTV-3228LT2 версия V7P04, была проблема с включением из stand by (включался с 10 раза). Скачал прошивку по.
5 ответов 2779 просмотров
Маленький экран фильмов при просмотре с флешки более года назад Телевизоры Mystery MTV-3228LT2 при просмотре фильма с флешки экран показывает маленький размер, что делать?
0 ответов 127 просмотров
Другие виды ремонтных работ
- Сервисный центр
- Где заправить картридж для принтера
- Где можно отремонтировать
- Сервисный центр лджи
- Ремонт телефонов видное
- Ремонт видеорегистратора
- Планшет acer сервисный центр
- Service box
- Электроплита горение ремонт своими руками
- Безопасный режим на телевизоре как отключить
- Сервисный центр саранск
- Ремонт вентиляторов
- Хакер ханты мансийск
- Ремонт мясорубки
- Ремонт утюгов в Москве
- Гидросистема пуста заполнить систему delonghi
- Ремонт вытяжек кухонных
- Сервисный центр bosch в Москве
- Ремонт часов casio
- Бош сервис йошкар ола на суворова
Популярные поломки
- mystery mtv 3228lt2 не включается
- mtv 3228lt2 не включается
Сервисы и мастера по ремонту телевизоров Mystery
- Ремонт телевизоров Mystery в Москве 148 сервистных центров и частных мастеров
- Ремонт телевизоров Mystery в Санкт-Петербурге 72 сервисных центра и частных мастера
- Ремонт телевизоров Mystery в Казани 12 сервистных центров и частных мастеров
- Ремонт телевизоров Mystery в Краснодаре 32 сервисных центра и частных мастера
Источник: www.servicebox.ru
Проблемы с телевизором Mystery MTV-3228LT2
Добрый вечер. Проблема с телевизором Mystry MTV-3228LTA2. Только настроишь канала под себя, пишет смена потока и по-новому происходит автопоиск каналов.
Телевизор щелкнул и выключился. Больше не включается. Что с телевизором?
MYSTERY 3228LT2 при включении в сеть горит предохранитель 3.15 А
Нет изображения, т. е. звук есть, каналы переключаются, а изображения нет. Когда началась проблема, то мы могли её устранить повторным включением, но такая возможность продлилась только 3 дня.
Проблема с экраном
После грозы перестала работать подсветка экрана. Остальные функции в наличии (меню, видео, звук, каналы и т. д.) Все, что отображается на экране, включая меню, едва просматривается даже в темноте.
Телевизор не показывает. Звук есть. На экране трещины пошли.
При включении все норм, через пару минут экран гаснет и начинает странно гудеть
Проблема с экраном
Не работает экран. На долю секунды включается. Настройки сбрасываются при выключении его. На пульт реагирует. Добравшись до материнской платы обнаружил два маленько вздутых конденсатора (проверив .
Не нашли вашу проблему?
Воспользуйтесь поиском или добавьте сюда вашу проблему с телевизором Mystery MTV-3228LT2, если таковая ещё отсутствует на сайте Fixim.ru:
Видео с YouTube об этом продукте

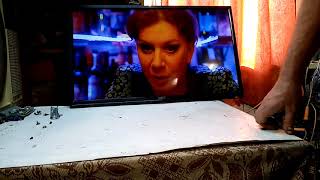

Ремонт телевизора MYSTERY MTV-3228LT2 нет подсветки
