Информация от участника — kulek
01/02/2011 01:13
Не включается. К/З Q801, Q802, Q805, D835. Высохли C805, C825. После замены радиоэлементов TV включился, есть изображение и звук, но «пляшет» размер по горизонтали. Подставлял SE090 и оптопару, результат прежний. R820 0,47ом увеличился до 0,96ом. После замены все четко.
Информация от участника — Leopold
04/03/2011 17:08
Неисправность — нет приёма в первом метровом диапозоне (BL), вместо него настройка в дециметровом диапозоне BU.
Решение: При изучении оказалось, что с проца MN152811TZT с 12 пина вместо 4вольт всего 0,7вольта.
Проблема решается одним резистором Я взял 1,5К и на +5вольт (с 12пина 1К5 на 1пин).
10/03/2012 20:07
Неисправность: не включается, реле непрерывно щелкает.
Panasonic TX-21FX50T не включается.
Решение: распространенные причины — уход от номинала R806 (220ом) или потеря ёмкости С832, но в данном случае причина — повышенное потребление стабилизатором IC802 (78L05), включенным в ту же цепь питания 20в, что и реле. Замена стабилизатора решила проблему.
23/03/2012 15:16
Неисправность: при переходе тв в рабочий режим реле щелкает индикатор мигает, сработала защита Дефект: обрыв R1218 — 560ком
12/04/2012 21:27
Сегодня домашний панас сгорел. Шасси MX-4S. При осмотре БП был обнаружен сгоревший С827. Прям как варистор — обгадил пол радиатора ключа своей копотью. Ну и лопнувший фуз. После замены с827, фуза и замывки платы (себе ж ) — всё взошло и заколосилось.
Правда без выгоды
08/11/2012 22:19
На плате сеткография «LH-8895-A».
Состав:TOSHIBA -0D-16 (96CSNG7E63), FT24C08A, F38,9A, D78041, BSC25-T1010A, TUNer KS1-1G5-BG,
ПДУ YH8891.Нет звука в DK, с AV все четко. Вход в сервис:
1.Установить громкость на 0.
2.Нажать одновременно «Disp» на ПДУ и «VOL DOWN» на локальной клавиатуре, пока не появится «Factory».
затем нажать «Disp» 2раза, смена опций «RETURN». Опция F5 ИЗМЕНИТЬ DK С «0» на «1». Снял дампы с DK , без DK.
Дампы прилагаю, сравнивал Winhex.
13/12/2012 21:23
«Сдох» ТДКС ZTFK15023A — пробой ВВ.
Заменил на KFT4AA028F с шасси MX-4. Стал как родной, геометрия в норме, накал в норме.
15/12/2012 21:13
Поступил в ремонт с дефектами:
1. Занижено +B до 60V, нет стабилизации выходных напряжений БП.
Телевизор не включается. Не светится индикатор.
2. Красный растр, нет синего и зелёного цвета.
Ремонт: C818 ESR =11,7. Ёмкость = 0. Заменил 100мф 50V.
Залил прошивку в новую EEPROM — цветовоспроизведение OK!
«Сечка» по изо — обрыв сетевой банки C810. Заменил на 220мкф 400V.
24/02/2013 10:24
Не включается! При переходе в РР команда с проца (пин 26, IC1101) ON/OFF подается! Напряжения с БП 90,5V 9,1V 4,97V..
СИЗ в момент включения (пин 15, IC601) на секунду появляется, и пропадает. На шине X-RAY PROTECT (пин 36 IC601) напряжение поднималось до 4V. КЗ в вторичных цепях ТДКС не обнаружено!
Временное отключение Q580 (в цепи защиты кадровой), привело к включению ТВ. Замена LA7840 дала результат, ТВ заработал.
08/05/2013 20:36
не включается.светодиод горит зелёным. IC871 на 5 pin занижено 3,3в ,замена этой микросхемы на LD33V, у этой 3pin.
26/05/2013 22:17
Сдох ТДКС FSM-21A005.
Заменил на BSC 25-5402 с разборки (модель и шасси не записал).
После замены — небольшие регулировки геометрии и накала кинескопа.
22/01/2014 22:28
Увеличен размер по горизонтали, расстроена геометрия. (Бочка) пробит транзистор Q753, и стабилитрон D753 на 30в Выход из строя этой пары встречался мне не однократно!
30/03/2014 07:34
04/05/2015 07:02
Сдох ТДКС KFT3AB096. Установил TLF15644F1. Стал один в один!
Накал в норме, геометрия в норме.
15/06/2015 11:31
Симптомы-плохойнеустойчивый пуск БП, причина-STR51424-M, решил проблему подключив в параллель внутреннему транзистору внешний (выв. 2-3-4 б-к-э), BU580 c радиатором от 3усцт, или другой подходящий (с КТ838А стартовать на захотел!?).Напряжение на выходе бп можно регулировать изменяя номинал стабилитрона D812 (у меня было 145в сDZ6.2 и 125в с DZ5.1).
15/06/2015 12:45
15/06/2015 15:59
19/01/2016 13:05
02/02/2016 19:31
Блок питания на STR-W6754
Кадры TDA8357J
HOT C6073.
Включается и работает нормально без замечаний.
+В в раб. реж. 142,5V.
В деж. реж.- 8 V.
Через некоторое время от 1 мин. до 4-х часов отключается.
Зелёный цвет индикатора меняется на красный и через секунду потухает.+В в этот момент 0 вольтов.
Если передернуть вилку или сетевой выключатель,то всё повторяется,время отключения произвольное.
Виновата STR-W6754.
07/03/2016 02:59
Состав:проц TDA9590H/N3/3/1541 , память 24C08WC, БП STR-W6754 , Кадровая AN5522, Видео TDA6107JF
прошивка памяти решила проблему.Подправил размер по вертикали — работает как часы.
26/03/2016 13:36
29/03/2016 20:30
Домашний ТВ, растр расширился за пределы экрана кинескопа и подушкообразные искажения. Замена в строчной развёртке диода D581 (пробит), конденсатора C587 (треснут) и конденсатора C582 принесли положительный результат.
30/03/2016 10:21
01/06/2017 08:33
Не переходит в РР, высокое появляется на секунду и всё. Неисправна кадровая м/с LA7833.
25/02/2019 09:20
БП не держит нагрузку в момент запуска строки по причине просадки 310В на сетевых банках. Виновником оказался мелкий лит С807 в цепи упр. тиристора D809, который не давал ему открыться. После замены все отлично работает.
02/11/2019 12:02
Нет звукового сопровождения, изображение — отличное. Первый ремонт. Через пол-часа после включения появляется прерывистый рокот, иногда похожий на речь. На 1н AN7522 присутствует 12,65V; на 9н регулируется напряжение VOL; на 6н и 8н на наушники (головные телефоны ) прослушивается чистое звуковое сопровождение. На 5н процессора Mute — напряжение 0,05V. Если пультом выключить звук, напряжение на 5н проца не меняетcя. Подключил другие динамические головки, — без изменений. Заменил AN7522 на AN7522N, — без изменений. Заметил, что когда появляется рокот, то он прослушивается и через наушники. Возможно, рокот, — это возбуждение УНЧ из-за пульсаций на шине 8V. К этой шине подключен транзисторный каскад на Q2407, через который сигнал «звука» приходит на входы AN7522. Заменил С857 (16V 470mkF) ! и ещё С2380, С2353, С2354 . При включении тв сразу появился чистый звук.
28/05/2020 20:38
Принесли -нет включения, высохли конденсаторы С805, С825, пробиты транзисторы и стаб на 56 вольт,
пишу просто из за замены транзисторов , С4804а — С5253 , С3940 -на кт961Б , А1512- нашелся родной ,
запуск сразу , температура после прогона -55 градусов С5253 .
А то пишут только родные ставить — даташит рулит, правда такие уже на мусорку просятся,
но кинескоп ! , любой матрице фору даст .
14/06/2021 20:04
Не включается. По утверждению клиента тв поломался из-за работы сварочного аппарата .
Заменил только D835 — MA2560 ( на два, последовательно соединенных, одно-ваттных стабилитрона с Uст 22V и 33V ), — был пробит; и С805 — 47mkF 35V ( по факту емкость была 38 mkF, ESR=60 Ом ! ).
Кинескоп — MADE IN MALAYSIA, а ОС — MADE IN JAPAN. Эмиссия — от двух до трех кОм; изображение хорошее или даже очень хорошее; может только чуть-чуть четкость снижена ?
Источник: monitor.espec.ws
Panasonic Tc-20F1 Не Вкл., Пищит Бп
Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
Поделиться
Последние посетители 0 пользователей онлайн
- Ни одного зарегистрированного пользователя не просматривает данную страницу
Объявления
Сообщения
В профиле город не указан. Русский не родной язык что ли? В русском слова бывают с оттенками значений. Собрать можно устройство по схеме, а можно детальки его веником на совочек собрать и в ведёрко ссыпать. Или в кулёк собрать и мастеру отнести.
Добить, кстати, тоже можно по-разному.
Потому, что медленные транзисторы ВК вкупе с медленным германиевым УН давали верхнюю граничную частоту без завала и искажения формы синуса всего 12-14 кГц. В Германиусе,благодаря шустрому УН, спад АЧХ начинается с 18 кГц, при этом синусоида не искажается до конца диапазона. Если поставить что-то ВЧ, типа ГТ906, то будет почти как у кремния частотка.
Где-то мелькала идея о ВК на кучке 5551/5401. Так что, реализовать вполне можно. Только не нужно, конечно.
Вот ваши причины, трансформатор покажите еще, да и вообще всю конструкцию
Покажите пожалуйста фото вашей развальцовки из гвоздя, которая «получилась примерно точно так как показали выше».
Я в очках и то рассмотрел намотанную проволоку дросселя и только потом увидел L1 И рядом вздувшийся конденсатор
у меня есть их пять штук с гибкими выводами, радиаторов только под них нету, и ток у них макс. всего полтора Ампера как-то смущает. Для аналогии, не встречал усилков с ВК на КТ814/815, или с BD139/140, если это конечно не радиоприёмник ВЭФ-214
Источник: forum.cxem.net
Panasonic TX-LR32U20 не запускается, индикатор горит.
Panasonic TX-LR32U20 не запускается, индикатор горит.
автор Admin Сб Мар 21, 2015 7:37 pm
Поступил в ремонт Телевизор LCD Panasonic TX-LR32U20
После вскрытия определили блок питания запускается через майн плату.

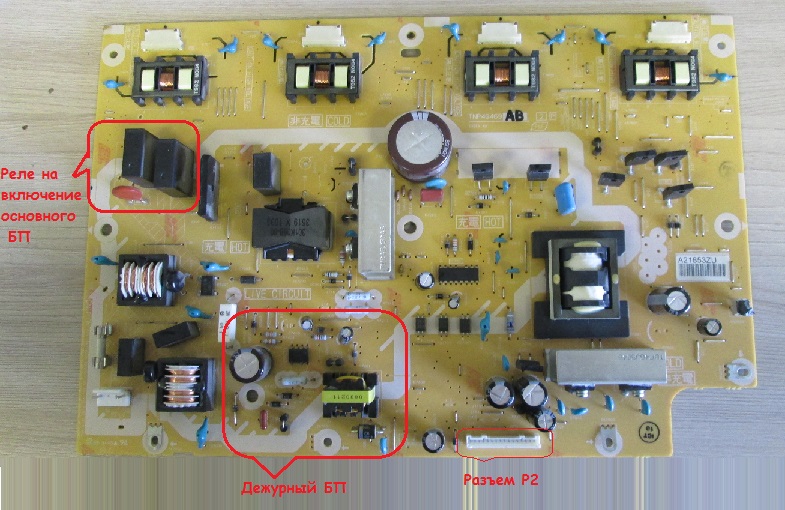

На БП стоит маркировка TNR 4G 469 AB
В источнике питания установлены два реле на две питающие жилы основного блока питания
Реле срабатывают и выключаются через 1-2 секунды.
Дежурка есть (5-6 вольт)
Схему и распиновки разъемов естественно найти не удалось.
Пришлось браться за карандаш.
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20

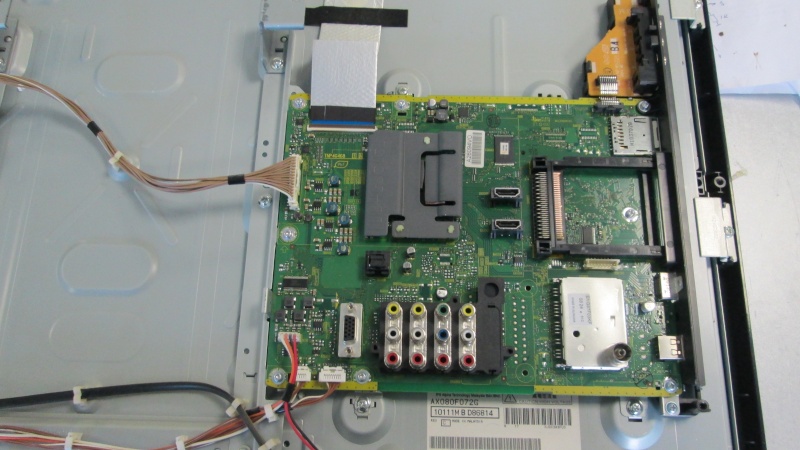

майн плата
автор Admin Сб Мар 21, 2015 7:47 pm
Так как все органы управления подключены к mein плате то и сигнал при включении подает она по связке проводов
Пришлось методом научного тыка определить сигнал идущий на запуск БП, чтобы запустить его без майн платы и тем самым определит почему идет отказ.
Сигнал на включение подается на 9 вывод разъема Р2 блока питания + 2,1. 2,3 Вольта
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20
Запуск блока питания TNR 4G 469 AB без майн платы
автор Admin Сб Мар 21, 2015 8:21 pm
После того как вызвонили вывод разъема и частично срисовали схему (приведу ниже),
можно запустить блок питания отдельно от телевизора и без main платы

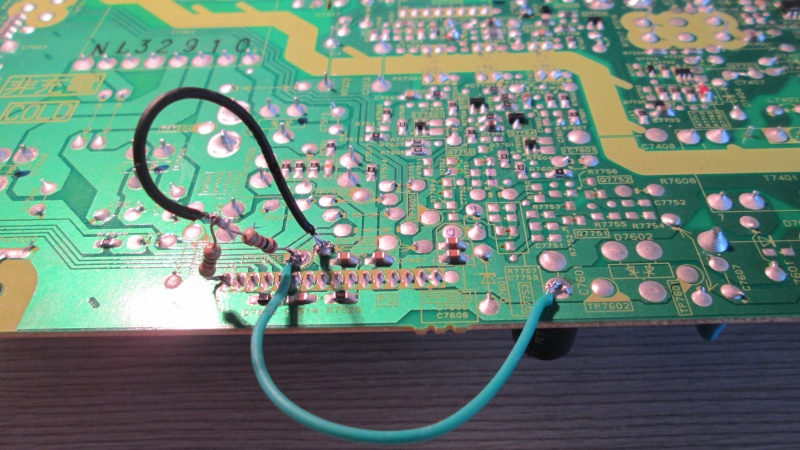

Для этого нужно установить на разъем Р2 перемычку между выводами 1 и 11 (питание реле 6 вольт)
и собрать на двух резисторах делитель напряжения для получения 2 вольт, и подать их на вывод 9.
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20

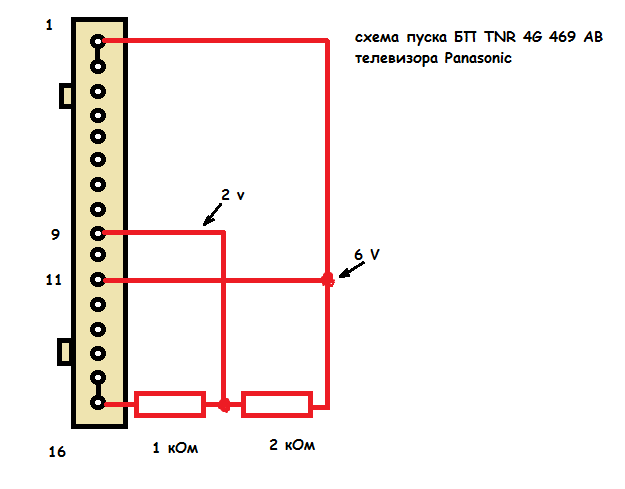

Схема запуска БП
автор Admin Сб Мар 21, 2015 8:35 pm
Распиновка разъема Р2 БП TNR 4G 469 AB
1,2 — 6V (дежурный БП)
3,6,8,15,16 — GND («холодный»общий, масса, корпус)
4,5- питание на майн плату 1 (+)
7 — питание майн платы 2 (+)
9- Сигнал на включение основного БП (0v/2.1V)
10 — пустой (не задействован)
11- питание реле БП 6V (возвращается с main платы)
12, 13, 14 — предположительно управление яркостью дисплея
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20
Re: Panasonic TX-LR32U20 не запускается, индикатор горит.
автор Admin Сб Мар 21, 2015 8:46 pm
Теперь блок питания можно включить, реле сразу срабатывает, напряжение подается на основной БП
После замеров напряжения стало ясно почему майн плата подавала сигнал на включение лишь в течении 2 секунд.
Причина в подхвате служащем одновременно и контролем цепи питания, не получив основного питания main плата сбрасывает сигнал на включение.
То есть причина кроется самом БП, идем далее.
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20
Инвертор на FA5501A в БП TNR4G469AB
автор Admin Сб Мар 21, 2015 9:06 pm
В БП начал последовательно замерять напряжения.
После реле и фильтров в TNR 4G 469 AB стоит инвертор на полевом транзисторе
и микросхеме FA5501A или ее аналоге FA5500A

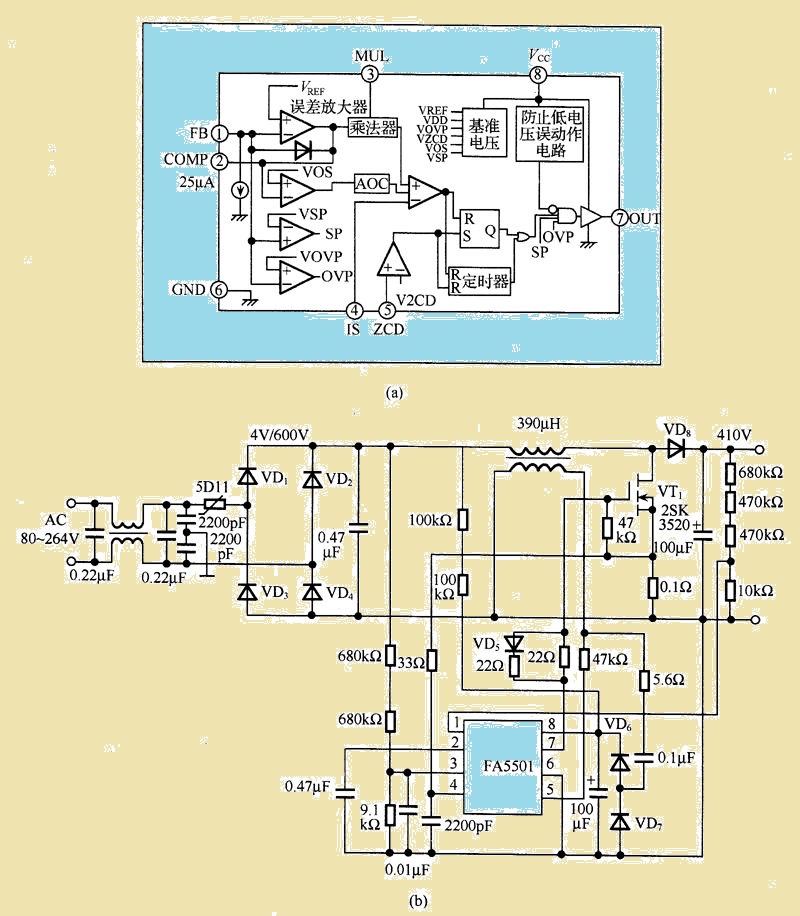

Схемы БП конечно нет но вот схема которая поможет разобраться с работой инвертора
к тому же она практически идентична!
Описание микросхемы:
(Строго не судите перевод с английского)
Коррекция Коэффициента Мощности Фудзи Питания Управления СК
FA5500A FA5501A управляющие компании ICS для коррекции коэффициента мощности преобразователя с использованием критической проводимости режим работы. Эта микросхема использует КМОП устройством с высокой диэлектрической прочностью (30В) для осуществления низкое энергопотребление. Эти ИС содержат компенсируется токоизмерительного Компаратор для легкой загрузки и открытия/защита от короткого в обратной связи (FB) контактный. Компенсируется токоизмерительного Компаратор для легкой нагрузки держит выходное напряжение постоянное от нулевой нагрузки до полной нагрузки. Открытия/защита от короткого штыря на FB останавливается выходных импульсов делителя напряжения, когда выходное напряжение становится для обнаружения неисправности.FA5501A технический паспорт является таким же, как FA5500A
Admin Admin
Сообщения : 52
Дата регистрации : 2015-03-20
Контроллер IC на микросхеме SSC9512 в БП TNR 4G 469 AB
автор Admin Сб Мар 21, 2015 9:32 pm
Инвертор заряжает конденсатор и создает напряжение более 300V — следовательно работает.
За ним установлен непосредственно сам импульсный БП на полевых транзисторах под управлением
контроллером IC на микросхеме SSC9512.
Питание микросхемы в дежурном режиме 3-5 вольта. При подаче сигнала на включение напряжение питания повышается почти до 30 вольт и контроллер запускается.
Так же нашел схему практически идентичную, БП телевизора
она поможет понять принцип действия и сделать замеры.

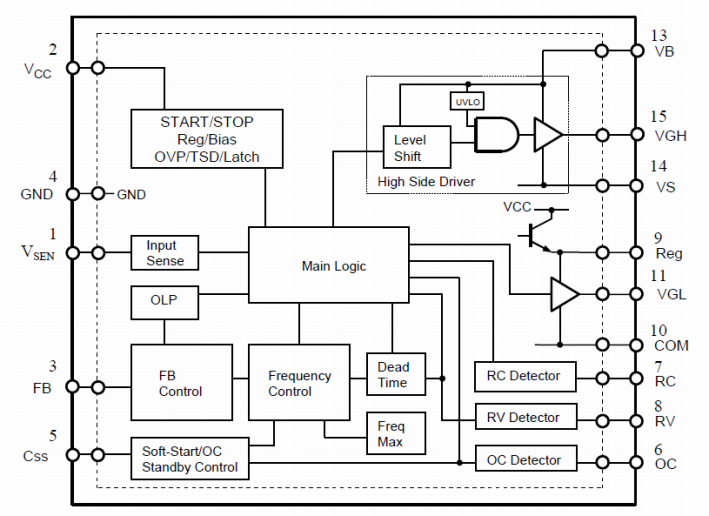

Сведенья о микросхеме SSC9512S в блоке питания тв.
(тоже перевод, не судите..)
В SSC9512S является микросхемы контроллера .В SSC9512S является плавающий привода цепи для полумостовой типа резонанса. В SSC9512S обеспечивает высокую эффективность и низкий уровень шума Электропитание систем в ветеринарный пункт и ZCS. Препарат рекомендуется для высокой эффективности малого и стандартизированные блоки питания из-за простой схемы конструкций с нескольких внешних компонентов.
Особенности
SSC9512S особенности: (1)Мягкая-переключил Мульти-резонансной нулевой ток выключателя (СМЗ). Нулевой ток переключения (zsc)и нулевого напряжения переключения (ветеринарный пункт)из полумостовой типа резонанса достичь высокой эффективности и низкого уровня шума систем; (2)Автоматическая функция регулировки Мертвого времени для широких резонансных условий; (3)взрыв-колебание функции. Функция обеспечивает стабильный выходной контроль на холостом ходу на малых нагрузках и повышает эффективность; (4)функция плавного пуска; (5)коричневый-в / коричневый-Out функции. Функция позволяет колебание старт /стоп по внешне Номинальное входное напряжение и делает защиту на низкое входное напряжение; (6)внешние защелки защиты (ЭЛП). Функция позволяет защелка останов по внешнему сигналу.
