Разборка телевизора TCL модели L32S6FS для замены алюминиевой полосы подсветки 32P6 32HR330M12A0 V6 на панели TCL LVW320NEAL CJ9W10 V8 08-32P6000-LPM002H Полоса на алюминии с 3030 светодиодами 150 -160 мА при +6,00в (компенсационный диод не звонится). Материнка ( main ): TPD.NT72563.PB773 NT63P Наклейка: GLQ137268J 80194111MA0000370 08-NT63P20-MA200A A V8-N563T01-LF1V144 (прошивка) T18080824 02-SHY63PS-CHEU02 установка оптимального тока подсветки MP3398E – (микросхема стабилизатора тока для светодиодной подсветки) Бонусом ссылка на прошивку ПО версии с лекарством V8-N563T01-LF1V126 cloud.mail.ru/public/YhkU/2WeGUXJs2 Магазин Aliexpress.ru/item/1005002545778788.html Для тех кто сам меняет светодиоды в таких типах подсветки темы youtu.be/adU8lWEtUDY — ремонт подсветки с квадратными линзами. youtu.be/0rhfYk7uiOg — квадратные линзы подсветки После замены светодиодов, как вариант youtu.be/UiR6c1L8rN8 TCL одна полоса подсветки
Источник: 1didi.ru
Телевизор TCL L32S6FS ремонт подсветки (бонус — прошивка)
L32s6fs как уменьшить ток подсветки
В данном случае в первую очередь следует проверить работоспособность основного источника питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard TPD.NT72563.PB773. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте — источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод.
Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
Уменьшение тока подсветки телевизора
— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы TPD.NT72563.PB773 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — CPU: NT72563MBG-TU, emmc: THGBMDG5D1LBAIL_U1, RT5047B, LD1118 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVB-T2 SAT обеспечивает приём телевизионных программ и настройку на каналы.
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
TCL L32S6FS ремонт подсветки
Поступил в ремонт LCD LED телевизор TCL L32S6FS с неисправностью темный экран, звук есть.
Причина, скорее всего типовая- неисправна подсветка, однако для начала необходимо все-таки убедится в наличии питания на светодиодах…
Скажу честно- с данной моделью столкнулся впервые (во всяком случае на момент написания данной статьи), телек довольно свежий и навороченный (WiFi, SMART, все дела…), ну а то что подсветка у него полетела- ну так это уже привычное явление…
Кстати… Когда увидел вот эту надпись (на фотке), даже и не знал толи смеяться, толи плакать…
А вообще аппарат, в смысле разборки, оказался очень даже удобным.
Шаг первый : откручиваем заднюю крышку. Она крепится на винтах по периметру и на саморезах в нижней части (желательно разложить их по разным коробочкам чтобы потом не путать при сборке).
Крышка больше никаких скрытых соединений не имеет, снимается легко и просто. На ней имеются динамики и плата фотоприемника, соединение выполнено при помощи разъема, так что тут проблем так-же нету- отключаем разъем, убираем крышку в сторону.
Для начала конечно-же нужно убедится что питание на светодиоды приходит. Просто подключаемся щупами мультиметра к разъему выхода подсветки, включаем телевизор и наблюдаем такую картину:
В ДР на разъеме присутствует напряжение порядка +32V, при включении в РР, напряжение на выходе разъема кратковременно подымается где-то до +96V, затем начинает плавно падать.
В общем вывод очевиден- светодиоды точно неисправны и поэтому разбираем телек дальше…
Шаг второй — в нижней части телевизора видим целую кучу саморезов, крепящих нижнюю рамку и металлическую пластину, закрывающую плату драйверов. Выкручиваем все.
Дальше- самое интересное… Поддон телевизора имеет неразборную конструкцию- у него отсутствует передняя декоративная рамка, закрывающая матрицу. То есть матрица здесь находится сразу в сборе со всеми пленками, и просто вставлена в корпус.
Для того чтобы ее вынуть, необходимо просто сдвинуть вниз вместе с нижней панелью.
НЕ ЗАБЫВАЕМ ОСВОБОДИТЬ ПЛАТУ ДРАЙВЕРОВ!! Иначе рискуем повредить шлейфы!!
Подсветка здесь оказалась тоже не менее интересной…
Всего одна планка с 12-тью светодиодами, установленная по центру. Скрепится планка на винтах, их просто выкручиваем, а для того чтобы не отклеивать нижний белый поддон, просто разрезаем перемычки.
Читайте так же: Светильники с гибким неоном
В общем-то сама процедура замены светодиодов стандартная- пайка производится при помощи фена, так как пластина выполнена на алюминиевой основе- используем дополнительный нижний подогрев.
Колпачки клеим на автогерметик.
Правда здесь пришлось столкнуться еще с одним нюансом: так как матрица у нас получилась сразу в сборе со всеми светорассеивающими пленками, то возник вопрос каким образом проверить правильность расположения линз после приклеивания.
В принципе здесь тоже все решается элементарно- можно просто приложить лист бумаги и посмотреть равномерность засветки. Для примера — на фото ниже средний колпачок я специально сдвинул немного в сторону.
Что касается регулировки тока подсветки- LED драйвер здесь выполнен на микросхеме MP3398, для регулировки тока подсветки необходимо экспериментировать с номиналом резистора, установленного по входу ISET (6-я ножка микрухи). Но так как там все очень микроскопическое, то можно просто уменьшить ток подсветки из пользовательского меню. Делается это так:
1. Заходим в меню и выбираем строчку «настройки»
Затем- находим режим «пользовательские настройки» и там мы видим строчку «подсветка», и устанавливаем значение процентов в 50.
На последок хотелось-бы отметить еще один момент: светодиоды в данной модели оказались тоже довольно необычными- были установлены 6-ти Вольтовые, типоразмер примерно 3030, однако с интересными контактными площадками- места пайки немного выступают наружу и сами контакты одинаковые по ширине.
При замере характеристик, выяснилось что номинальный ток потребления у них составлял около 300 мА, поэтому заменил я их на 6-ти Вольтовые типоразмера 3030. Причем менял сразу все, чтобы не возникло перекоса по токопотреблению
Практика ремонта
телевизор TCL LED32D2900S
с неисправностью подсветки матрицы
Подсветка данной модели телевизора состоит из двух лент по 6 светодиодов 6V 1.8W размера 3030 на алюминиевой подложке. Диагностика показала неисправность крайнего светодиода верхней ленты. Для ремонта подобных линеек я использую светодиоды Lextar 1,8 Вт 3030 6в.
Так как ленты выполнены на алюминиевой подложке, для замены светодиодов необходимо использовать нижний подогрев с температурой не менее 350 градусов в комплекте с феном, иначе алюминиевый материал подложки не даст нормально прогреть места посадки светодиодов:
Рекомендую обязательно менять все светодиоды. После замены линзы приклеиваю способом описанным здесь: Монтаж рассеивающих линз после замены светодиодов подсветки LED телевизоров.
Самый лучший и быстрый способ ремонта — это заменить все линейки комплектом. Линейки подсветки матрицы телевизора TCL LED32D2900S имеют маркировку 32D2900:
Комплект линеек подсветки для TCL LED32D2900S можно купить здесь:
TP.S512.PB776 доработка и уменьшение тока.
После ремонта подсветки в обязательном порядке необходимо уменьшить ток питающий светодиоды. Телевизор собран на базе платы TP.S512.PB776 с интегрированым блоком питания. Управление подсветкой реализовано LED драйвером GB98AERN. Типовая схема подключения GB98AERN представлена на рисунке ниже:
Ток питания светодиодов регулируется по выводу ISET (6-й pin) и обратно пропорционален номиналу датчика тока в виде двух резисторов RB812 и RB813 (по схеме) подключенных между собой паралельно и посаженных на землю.
В данном случае на плате TP.S512.PB776 на выводе ISET драйвера GB98AERN имеются два посадочных места для этих резистов, но в заводском исполнении установлен только один SMD резистор номиналом 15kOm:
Для уменьшение тока необходимо увеличить номинал данного резистора. Ток подсветки в заводском исполнении составил 250 mA:
Для начала вместо данного SMD резистора я установил обычный резистор 20kOm 0.25W от вывода ISET драйвера на землю, предварительно удалив родной SMD резистор на 15kOm. Замеры тока показали значение 190 mA:
Чтобы еще более уменьшить ток установил вместо 20k последовательно два резистора 20K и 10K с 6-го pin драйвера GB98AERN на землю:
При этом ток подсветки ограничился значением в 130 mA:
После выполненных работ телевизор вернулся в рабочее состояние:
Источник: ohranivdome.net

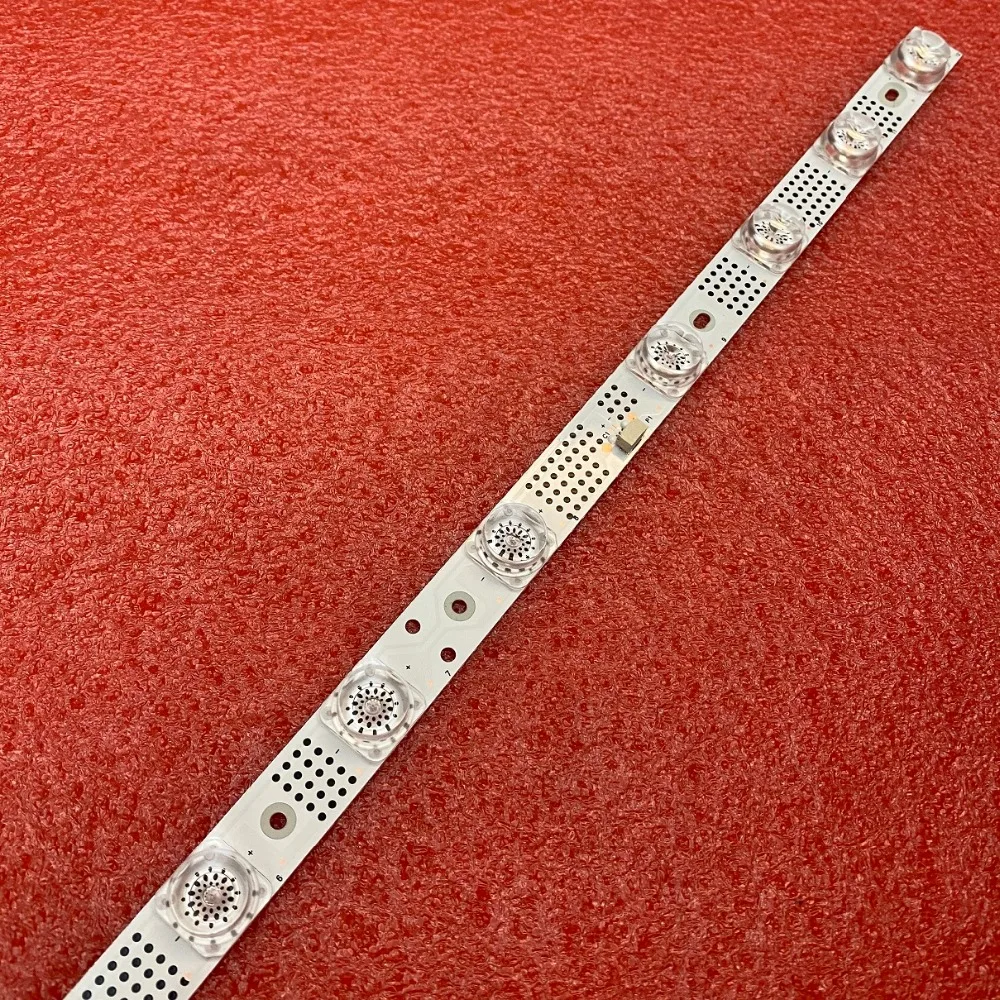

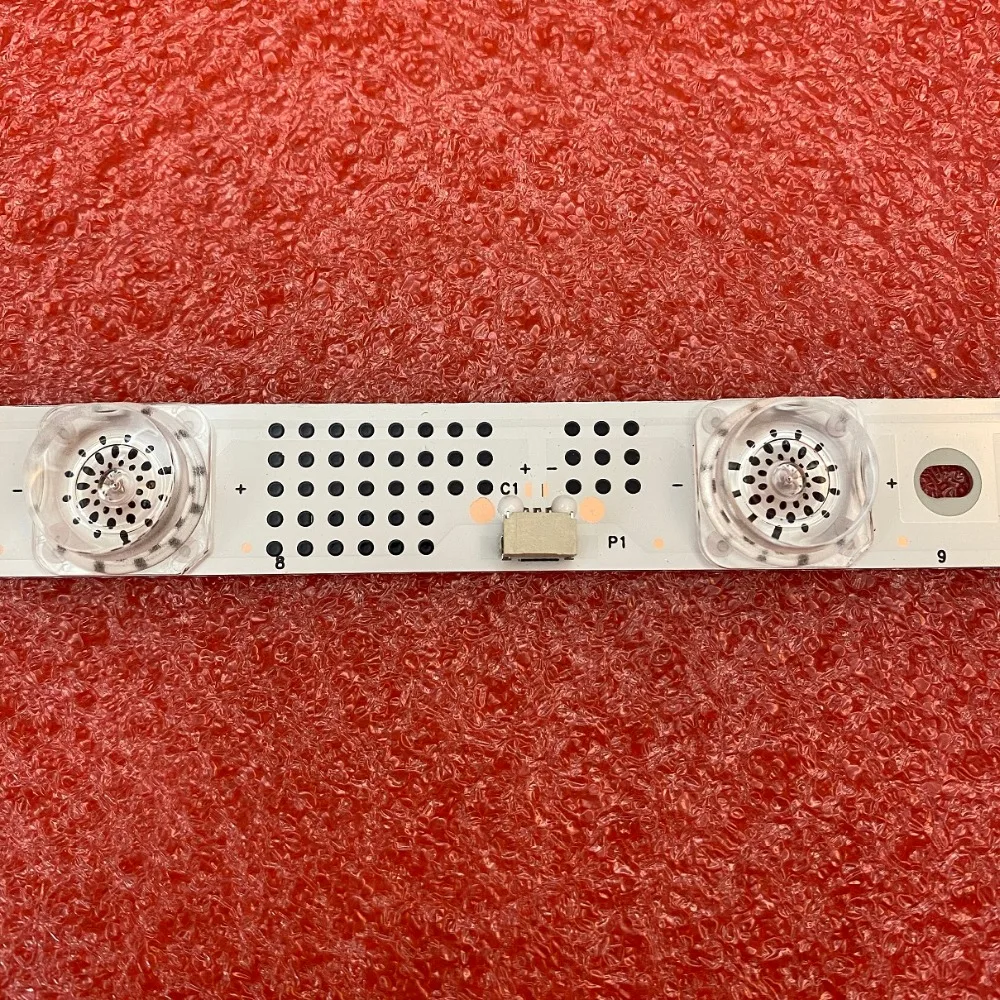

12LED(6V) 588mm LED Backlight strip For TCL 32s615 L32S6FS LVW320NEAL 32HR330M12A0 V3 4C-LB3212-HR01J 32P6 32P6H 32P6H
