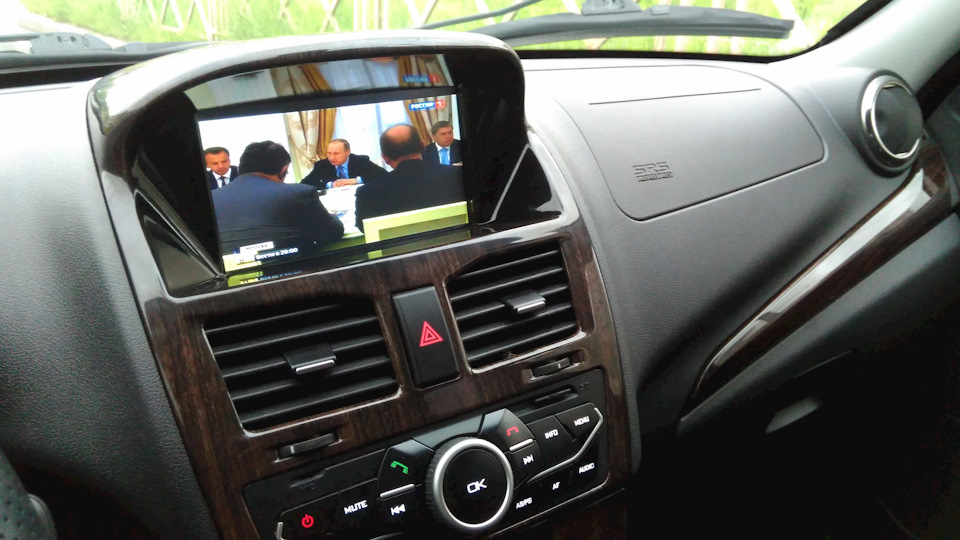

Итак…наконец-то закончилась эпопея с установкой телевизора в машину…Хочется подвести некоторый итог.Очень большие сомнения были, с воспроизведением звука(многие мучились. Читал про эти танцы с бубнами).НО!

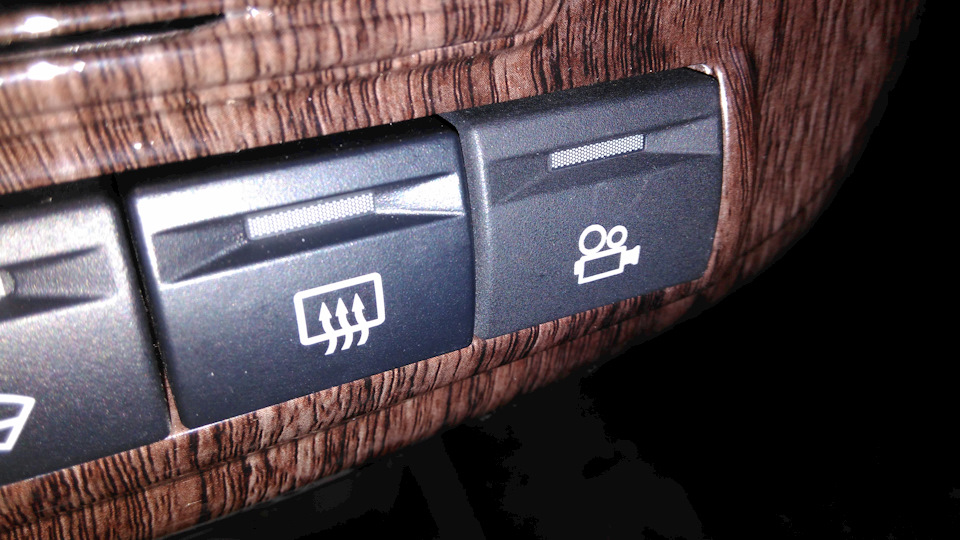

При установленной прошивке сингл меню 4.2. звук после подключения сразу же появился в динамиках…Чтобы разделить два видеовхода (камера заднего вида и тв) пришлось спаять небольшую схему(кому интересно могу выложить схему) И все заработало. Сделал специальную кнопку на включение ТВ. При включении камеры заднего вида изображение тв пропадает и вижу картинку с камеры.Производитель утверждал, что уверенный прием будет при 120 км в час…Бред конечно, но при скорости 40-50 км в час два раза картинка рассыпалась на квадратики.На светофоре вновь пошло изображение. Из плюсов…Я конечно не ожидал от нашей магнитолы такого высокого качества.Картинка при цифре аж светится…Плюсом можно подключать к приставке жесткий диск и смотреть теперь видео в HD качестве во многих форматах. Саму приставку спрятал за блоком климат контроля, места там очень много. Но и без минусов конечно не обошлось.Лентяйка попалась глючная (долбанные китайцы) и Включить телек можно не с первого раза…Теперь нужно определить частоту сигнала и найти что-то подобное.Вот как-то так…
Калина за 30 к .Вытягиваю телевизор ломом.Проект «мразь»
PS: По просьбам форумчан выкладываю схему…Эх, сказать бы автору спасибо огромное, но не знаю его имени…Нарыто на бескрайних просторах инета…Но раз выложил-думаю не обидится…
25 мая 2016 Метки: тюнинг
Источник: www.drive2.ru
Планшет на переднюю консоль панели Калина 1119
Планшет на переднюю консоль панели Калина 1119
Установка планшета на панель Калины.
Для этого понадобится:
1. Планшет (Я купил по акции за 2300р Oysters t72x 3g в МТС)
2. Чехол к планшету (я выбрал книжку 700р подошел от Explay)
3. Отвертка крестовая.
4. Антискрип (за одно проклеим места где скрипело 86р)
5. 2 самореза по дереву.
Ну и 1 час свободного времени
Приступаем:
Для начала снимаем центральную консоль. Как это сделать смотрим тут http://ladakalinablog.ru/snyatie-cen. neli-priborov/
и унас получилось вот так:
С центральной консоли откручиваем сопло вентиляции, на 4 саморезах. Далее 2 отверстия нижних от саморезов нам понадобятся. (как только не пробовал чехол установить по верх вентиляции, все мешалось ужасно)
Долго думая что сделать с этой дырочкой, решил чем нить ее закрыть.
В гараже нашел безхозную фанерку тонкую и выпилил овал, чуть больше чем отверстие от сопла вентиляции. С внутренней стороны эту фанерку зажимаем скобами и закручиваем их саморезами на старые места с низу.
По краям фанерки я приклеил антискрип, так как в калине достаточно вибрации.
Крепим чехол на 2 самореза по дереву, я взял саморезы потолще, что бы мертво стояли
Места где видно саморез в чехле, заклеил антискрипом, что бы планшет не царапать.
Книжку оставил, что бы можно было планшет закрывать.
Место куда входило сопло печки я заткнул поролоном и ооооо чудооо, посля я ощутил как же хорошо начала дуть печка под ноги .
Дальше за дело берем антискрип и проклеиваем места где прижимается центральная кансоль и все провода.
Ставить переднюю кансоль оказалось сложнее чем снимать но немного поерзав, все получилось.
И того я потратился 3086р.
Теперь у меня в машине есть съемный планшет, заменяет навигацию, кинотеатр, игры и прочее.
- Съёмный планшет Калина
- Выбор недорогой музыки в Калину универсал
- [LADA (ВАЗ)] малобюджетная калина
- Прошу мнений по подключению планшета.
17.02.2015 22:46 # 0+
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
20.02.2015 09:31 #2
Активист Установщик
Репутация: 34650 Регистрация 25.11.2014 Город/село Тольятти Сообщений 410 Спасибо (Раздал) 419 Спасибо (Получил) 717
Re: Планшет на переднюю консоль панели Калина 1119
Идея хорошая , у самого такая калина. Но я вот думал , что бы установить планшет вместо гу , и поставить его пониже , сохранив хотя-бы верхний патрубок печки, а блок управления(печки) поставить на место магнитолы , вы как человек разбиравший панель скажите имеет ли такая идея право на жизнь ?
20.02.2015 10:39 #3
Вечно пьяный Технический директор
Репутация: 1408080 Регистрация 01.08.2011 Город/село МО Сообщений 11,496 Спасибо (Раздал) 29213 Спасибо (Получил) 34851
Re: Планшет на переднюю консоль панели Калина 1119
простите о чем тема? как прикрутить саморезами чехол от планшета к торпедо авто?
20.02.2015 11:00 #4
Местный Бригадир
Репутация: 58045 Регистрация 10.08.2011 Город/село Можга Сообщений 1,394 Спасибо (Раздал) 328 Спасибо (Получил) 841
Re: Планшет на переднюю консоль панели Калина 1119
простите о чем тема? как прикрутить саморезами чехол от планшета к торпедо авто?
Как по мне, так очень не позновательно, особенно для всех любителей поставить мульдимедийные 2 din балалайки от мистери за 15к. Вот пожалуйста дешево и функционально, а галвное без ушерба для звукового тракта Но вот только что воздуховод закрыт это плохо
20.02.2015 12:00 #5
Вечно пьяный Технический директор
Репутация: 1408080 Регистрация 01.08.2011 Город/село МО Сообщений 11,496 Спасибо (Раздал) 29213 Спасибо (Получил) 34851
Re: Планшет на переднюю консоль панели Калина 1119
без ушерба для звукового тракта
20.02.2015 12:42 #6
Местный Бригадир
Репутация: 58045 Регистрация 10.08.2011 Город/село Можга Сообщений 1,394 Спасибо (Раздал) 328 Спасибо (Получил) 841
Re: Планшет на переднюю консоль панели Калина 1119
хорошо подумали?
Извиняюсь, без ушерба «просто» для звука.
Но речь не об этом и вы прекрасно поняли о чем
21.02.2015 01:07 #7
Новичок Соискатель
Репутация: 1110 Регистрация 17.02.2015 Город/село Ульяновск Сообщений 5 Спасибо (Раздал) 1 Спасибо (Получил) 8
Re: Планшет на переднюю консоль панели Калина 1119
По поводу воздуховода, почитав форумы, многие их целеноправленно перекрывают, для того что бы хоть как то начало дуть в ноги.
Это самая простая идея, планшет, экран или что угодно. Я голову ломал что можно сделать быстро и доступно каждому, вот что получилось. Если есть предложение получше, опишите. Меня пока все устраивает. самое главное простота. Можно усложнить, переделать всю панель под 2 дин магнитолу, или может все переделать полностью, но думаю не каждый сможет сам такое сделать своими руками, даже с пошаговой инструкцией и картинками. а очень хочется дешево и сердито.
Что для меня, я просто привык, что у меня в машине по средине панели прикреплен планшет, и все бы ничего, но на русской машине оказалось с этим проблема, пришлось малость переделать. Подумал что с этим столкнется кто то еще и кому то это поможет, а кто то предложит что то интереснее. В калину вбухивать деньги не очень хочется, не та машина, но и без планшета в ней мне не удобно.
Если кто то сделает так же, выложите фото спасибо заранее
PS Видел как вешают на лобач навигацию, антирадар, телефон, видеорегистратор и все в проводах и паутине ТАК БЕЗОПАСНЕЕ, если планшет будет именно там где он сейчас
21.02.2015 01:21 #8
Вечно пьяный Технический директор
Репутация: 1408080 Регистрация 01.08.2011 Город/село МО Сообщений 11,496 Спасибо (Раздал) 29213 Спасибо (Получил) 34851
Re: Планшет на переднюю консоль панели Калина 1119
Это самая простая идея, планшет, экран или что угодно. Я голову ломал что можно сделать быстро и доступно каждому, вот что получилось. Если есть предложение получше, опишите. Меня пока все устраивает. самое главное простота. Можно усложнить, переделать всю панель под 2 дин магнитолу, или может все переделать полностью, но думаю не каждый сможет сам такое сделать своими руками, даже с пошаговой инструкцией и картинками. а очень хочется дешево и сердито
конечно есть! даже пример есть нашего B.J.
Извините меня, прикрученный саморезами чехол от планшета к панели — это не то что даже нулевое мастерство инсталляции — это как минимум отсутствие оригинальной идеи!
Это как видеть в хач-такси держатели для телефона, приделанные саморезами к торпедо сквозь родную присоску. Очень круто!
Вот в этом способе даже больше оригинальности
Источник: magnitola.org
Магнитола в Калину: демонтаж и установка
Не так давно АвтоВАЗ начал выпускать Ладу Калину со штатной магнитолой. До этого времени установка магнитолы в Калину предлагалась только дилерами в автосалонах как дополнительная услуга, которую оплачивал клиент. Теперь у покупателя есть выбор между установкой музыкальной системы своими руками и приобретением автомобиля с уже смонтированной штатной магнитолой.
Технические характеристики магнитолы
Штатная аудиосистема Калины
Технические характеристики штатной магнитолы в комплектации Калина «Люкс»:
- сенсорный экран 2DIN;
- наличие стереофонического радио;
- возможность воспроизводить мультимедийные файлы;
- возможность синхронизации с сотовым телефоном;
- работа с bluetooth.
Разработка устройства — WindowsCE 6.0. Оперативной памяти — 128 Мб. Центральный процессорный чип пятого поколения. Эти характеристики не могут не порадовать любителей продукции АвтоВАЗа, ведь теперь в машине стало намного приятнее ездить.
Магнитола Калина: технические характеристики в комплектации «Норма» отличаются от «люксовой» отсутствием сенсорного экрана, bluetooth-соединения и синхронизации с сотовым телефоном. Размер магнитолы — 1DIN, съемная панель. В некоторых комплектациях имеется 4 динамика и антенна. Магнитола принимает радиоволны широкого диапазона, может проигрывать диски разных форматов, работать с USB-носителями и SD-картами.
Радует и то, что автомобили с магнитолой прошли все специальные испытания, прежде чем выйти в массы. Они испытывались при предельно низких и максимально высоких температурах, проверялась электромагнитная совместимость с моделированием спектра радиопомех.
Правила выбора аудиосистемы
Прежде чем приступить к установке магнитолы на Калину, следует выбрать ее в автосалоне или магазине техники. К выбору стоит подходить тщательно и внимательно. А до похода в магазин лучше определиться со своими желаниями и возможностями.
Выбирая магнитолу в автомобиль, следует определиться, какой носитель музыки будет использоваться в качестве основного. Это поможет сэкономить некоторые средства. Если, например, автовладелец будет уверен, что CD или кассетный проигрыватель ему не пригодится, то зачем ему переплачивать за магнитолу с этими функциями.
Для выбирающих CD проигрыватели есть один незначительный минус, с которым производители стараются бороться — это выпадение фрагментов музыки из-за тряски во время поездки. Но прогресс не стоит на месте, и механика совершенствуется. Наличие ISO в автомобиле и, соответственно, у аудиоустройства, упростит подключение. Наличие USB адаптера позволит воспроизводить музыку с различных носителей.
Модельный ряд Pioneеr
При выборе автомагнитолы следует обратить внимание на показатели мощности. Они имеют максимальный и минимальный порог. Максимальную мощность используют редко, разве что в экстремальных ситуациях. Выбор стоит делать по показателям номинальной мощности, то есть той, что используется чаще всего. Часто производители указывают на упаковках только максимальные значения, поэтому при выборе необходимо тщательно изучить инструкцию (паспорт), а не коробку.
Стоит также обратить внимание на панель управления. Она должна быть предельно простой и удобной, так как пользоваться ей чаще всего будут во время движения. Замысловатый дизайн может отвлекать от дороги. Удобные и понятные кнопки, регулировка яркости подсветки будут только на пользу. Обязательно нужно проверить диапазон воспринимаемых частот.
Так как радиостанции в основном вещают в диапазоне от 80 до 110 МГц, лучше, чтобы и тюнер обладал таким диапазоном.
Обратите внимание на количество выходов к динамикам и резонансную частоту, она должна быть более низкой.
Этапы демонтажа магнитолы Калины
Не всегда автовладельцы устанавливают магнитолу на пустое место. Часто, прежде чем установить новую аудиосистему, приходится демонтировать штатную. Многих водителей она не устраивает по качеству и характеристикам. К тому же, по отзывам автовладельцев, штатная магнитола очень быстро начинает «зависать», «тормозить» и «глючить». Именно поэтому владельцу автомобиля Лада Калина приходится сначала снимать имеющуюся аудиосистему, а уже затем устанавливать новую, самостоятельно выбранную.
Этапы снятия штатной магнитолы Калина:
- демонтируют верхнюю съемную панель;
- снимают пластиковую рамку;
- воспользовавшись ключами, имеющимися в комплекте к штатной магнитоле, извлекают систему из тоннеля: ключи вставляют по бокам магнитолы и тянут на себя;
- отключают разъемы с проводами и антенну.
Установить магнитолу можно при помощи специалистов в специализированном центре. Но реально все сделать и самостоятельно, ведь в этом нет ничего сложного. Занимает процедура не больше двух часов, все зависит от умения и опыта.
Автолюбители могут дать еще один шанс штатной магнитоле, проведя ее тюнинг. Перепрошивка программных установок сделает интерфейс более удобным, работоспособность и срок эксплуатации устройства увеличатся.
Нюансы установки аудиосистемы
Демонтаж штатной аудиосистемы завершен
Не зная всех тонкостей подключения магнитолы, невозможно будет провести монтаж правильно, в результате это приведет к быстрому разряду аккумулятора.
Подсоединяют магнитолу в параллельной последовательности с красным и желтым проводом. Такое подключение позволяет системе включаться и выключаться только при помощи кнопки на панели самого устройства. Иногда схема магнитолы специально выполнена так, чтобы усилитель запитывался в режиме ожидания. Такая система потребляет больше энергии, поэтому батарея быстро разряжает.
В чем же заключается правильная установка магнитолы? Для начала следует выделить 4 основных провода, каждый из которых имеет свой цвет и выполняет определенную функцию. Черный провод идет к массе, желтый обеспечивает силовое питание памяти и самой аудиосистемы, красный подает сигнал для включения ММС, а синий включает антенну и другие возможные устройства.
Перед подключением профессионалы рекомендуют собрать несложную схему, которая позволит подключать магнитолу через зажигание, за счет чего аккумулятор будет заряженным намного дольше. Во время работы с проводами и схемами потребуется распиновка разъема. Это упростит работу и понимание схемы.
Схема собирается в следующем порядке:
- на плату припаивается два диода — VD1 и VD2;
- красный проводок припаивается к аноду VD1;
- другой красный провод припаивается к катоду VD1 и VD2;
- оба синих провода присоединяют к аноду VD2.
Место соединений можно защитить специальными кембриками — это позволит избежать поломок.
Прежде чем подключать схему, придется вынуть магнитолу и салазки, консоль при этом снимать необязательно.
Следует подключить все провода в правильном порядке:
- провод №1 соединяется с контактом от кнопки подогрева стекла сзади;
- 2-й провод подсоединяется к мультимедийной системе;
- провод №3 припаивается к синему, отвечающему за включение антенны;
- 4-й провод припаивается к синему проводу антенны.
Собранную ранее плату можно закрепить внутри торпеды неподвижной стяжкой. При соединении всех контактов используется только способ запаивания, изолированного термоусадкой. Прикручивание проводов исключено. Прежде чем приступать к работе, обязательно нужно отключить АКБ.
При таком подключении магнитола будет включаться только при включении зажигания, но при его отключении она продолжит работать, пока ее не выключит водитель. Повторное включение возможно, когда авто заведут снова.
Второй вариант установки
Есть и другой способ подключения магнитолы, который обеспечит ее включение не через замок зажигания, а при помощи отдельной кнопки.
Для начала следует купить в любом автомагазине подходящую кнопку и контактную колодку с предназначенными для нее проводами. Все это не очень затратно и потребует не больше полутора сотен рублей. Причем неважно, какая будет кнопка, если владельцу не требуется порядок на консоли. Она может быть и от дальнего света, и с другим изображением, главное, чтобы она подходила под разъем для запасных кнопок, где стоит заглушка. Единственный момент — желательно выбирать кнопку с индикатором.
Монтажные блоки для установки аудисистемы
Если провода колодки окажутся короткими (а такое часто случается), лучше заранее их нарастить при помощи пайки. Скрутка здесь не подходит и применяться не должна.
Подключается кнопка следующим способом:
- разьем А — для заземления;
- В — проходит от подсветки габаритных огней;
- С — извлекается из приобретенной с кнопкой колодки;
- D — питает индикатор включения;
- 1 — провод от аккумулятора (красный);
- 2 — провод магнитолы красного цвета.
В одной колодке следует спаять между собой два контакта — 2 и D. Кнопка устанавливается без снятия консоли. Будет достаточно вытащить соответствующую заглушку.
Разрезать провод, подходящий к контактам красного провода магнитолы, и впаять в разрез 1 и 2 провода. А и В следует соединить с такими же контактами от кнопки обогрева стекла сзади или других подобных кнопок. Не стоит забывать о том, что во время всех электромонтажных работ аккумуляторную батарею следует отключать.
Когда все подсоединено и припаяно, нужно еще раз перепроверить систему и убедиться в том, что схема и соединения выполнены правильно. Затем на место устанавливаются салазки и съемная панель магнитолы. Последний этап — проверка того, как все работает. Теперь включать и выключать магнитолу следует новой кнопкой, при этом не стоит переживать о заряде АКБ. Одна из приятных функция такого подключения в том, что при отключении магнитолы все настройки сохраняются.
Если же по привычке магнитола была отключена родной кнопкой, это не страшно, ведь индикатор новой кнопки будет по-прежнему гореть и напоминать о необходимости отключения.
Для тех, кто уже устанавливал магнитолы на других автомобилях семейства Лада, монтаж мультимедийного устройства на Калину будет и вовсе пустяком.
