Строчный трансформатор ТВС (англ. flyback transformer (FBT)) — компонент блока строчной развёртки телевизора.
Применялся для формирования высокого напряжения на втором аноде кинескопа и вторичных напряжений:
- питания цепей накала кинескопа,
- ускоряющего напряжения,
- питания видеоусилителей.
Также он формирует импульсы обратного хода строчной развёртки для работы схемы гашения.
Может представлять собой как обычный трансформатор (ТВС), так и быть выполненным в одном корпусе с выпрямителем (ТДКС).
Также на ТДКС имеются регуляторы фокусирующего и ускоряющего напряжения.
Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения
Основные данные трансформаторов строчной развертки (ТВС) для телевизоров черно-белого изображения.
Строчный трансформатор
* С гасящим резистором в ТВ
** С гасящим резистором в ТВС-Б.
*** С гасящим резистором.
В последнее время разработаны и применяются в телевизорах диодно-каскадные трансформаторы строчной развертки ТДКС, которые в отличие от ТВС дополнительно выполняют функции высоковольтного выпрямителя-умножителя.
Расшифровка обозначения трансформаторов ТВС
Расшифровка обозначения трансформаторов ТВС состоят из следующих элементов и записываются в последовательности:
- три буквы «ТВС»—трансформатор сигнальный выходной строчной развертки;
- цифры 70 или 90 или 110—значения углов отклонения луча кинескопа, в градусах.
- буквы «Л» или «П»—ламповая или полупроводниковая схема выходного каскада строчной развертки;
- буква «Ц»—применение в телевизорах цветного изображения; цифры 1…4 и т.д.—порядковый номер последовательности разработки.
Основные моточные данные выходных трансформаторов, применяемых в телевизорах, приведены в таблице.

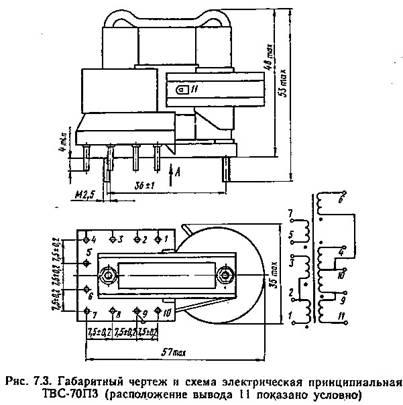

Габаритный чертеж и электрическая схема трансформаторов строчной развертки (ТВС)
Параметры высоковольтных обмоток унифицированных телевизионных трансформаторов строчной развертки.
| Тип трансформатора | Число витков | Провод | R обмотки, Ом |
| ТВС-А, ТВС-Б | 720 | ПЭЛШО 0,1 | 152 |
| ТВС-70П1 | 2700 | ПЭВ-2 0,05 | 1400 |
| ТВС-70П2 | 1800 | ПЭВ-2 0,05 | 800 |
| ТВС-70П2 | 536 | ПЭВ-2 0,12 | 170 |
| ТВС-70АМ | 720 | ПЭЛШО 0,1 | 250 |
| ТВС-90П4 | 1900 | ПЭВШО 0,08 | 600 |
| ТВС-110, ТВС-110М | 940 | ПЭЛШО 0,1 | 240 |
| . ТВС-110А | 1000 | ПЭВ-2 0,1 | 250 |
| ТВС-110Л1 | 1300 | ПЭМ-2 0,09 | 430 |
| ТВС-110Л2 | 900 | ПЭВ-2 0,08 | 310 |
| ТВС-110ЛЗ | 940 | ПЭЛШО 0,1 | 240 |
| Тип трансформатора | Число витков | Провод | R обмотки, Ом |
| ТВС-110ЛА | 1200 | ПЭВ-2 0,1 | 380 |
| ТВС-110АМ | 900 | ПЭВ-2 0,08 | 280 |
| ТВС-110Л4 | 1290 | ПЭМ-2 0,1 | 410 |
| ТВС-110Л5 | 365 | ПЭМ-2 0,35 | 6 |
| ТВС-110П2 | 1650 | ПЭМ-2 0,12 | 500 |
| ТВС-90ЛЦ2, ТВС-90ЛЦ2-1 | 1900 | ПЭВ-2 0,08 | 800 |
| ТВС-90ЛЦ4 | 1904 | ПЭМ-2 0,08 | 800 |
| ТВС-90ЛЦ5 | 370 | ПЭВ-2 0,35 | 13 |
| ТВС-90ПЦ4 | 730 | ПЭМ-2 0,15 | 28 |
| ТВС-90ПЦ11 | 900 | ПЭВ-2 0,14 | — |
| ТВС-90ПЦ12 | 715 | ПЭМ-2 0,5 | 27 |
| ТВС-110ПЦ15 | 1080 | ПЭВ-2 0,14 | 112 |
| ТВС-110ПЦ16, ТВС-110ПЦ18 | 1050 | ПЭВ-2 0,14 | 102 |
Источник: transformator220.ru
Строчный трансформатор твс 70; 90; 110 схема, характеристика — смотреть видео
В статье: 2 видео (посмотреть) и
Строчный трансформатор ТВС (англ. transformer flyback (FBT)) — компонент блока строчной телевизора развёртки.
Применялся формирования для высокого напряжения на втором аноде вторичных и кинескопа напряжений:
- питания цепей накала ускоряющего,
- кинескопа напряжения,
- питания видеоусилителей.
Также он импульсы формирует обратного хода строчной развёртки работы для схемы гашения.
Может представлять как собой обычный трансформатор (ТВС), так и выполненным быть в одном корпусе с выпрямителем (ТДКС).
ТДКС на Также имеются регуляторы фокусирующего и ускоряющего Основные.
напряжения данные трансформаторов строчной развертки (для) ТВС телевизоров черно-белого изображения
данные Основные трансформаторов строчной развертки (ТВС) телевизоров для черно-белого изображения.
7 — ПЭВ чок анода
* С 154 резистором в ТВ
** С гасящим резистором в ТВС-Б.
*** С резистором гасящим.
В последнее время разработаны и применяются в диодно телевизорах-каскадные трансформаторы строчной развертки которые, ТДКС в отличие от ТВС дополнительно выполняют высоковольтного функции выпрямителя-умножителя.
Расшифровка обозначения ТВС трансформаторов
Расшифровка обозначения трансформаторов ТВС следующих из состоят элементов и записываются в последовательности:
- три ТВС «буквы»—трансформатор сигнальный выходной строчной цифры;
- развертки 70 или 90 или 110—значения отклонения углов луча кинескопа, в градусах.
- буквы «Л» ламповая «П»—или или полупроводниковая схема выходного строчной каскада развертки;
- буква «Ц»—применение в телевизорах изображения цветного; цифры 1…4 и т.д.—порядковый номер последовательности Основные.
разработки моточные данные выходных трансформаторов, телевизорах в применяемых, приведены в таблице.
Габаритный чертеж и схема электрическая трансформаторов строчной развертки (ТВС)
Параметры обмоток высоковольтных унифицированных телевизионных трансформаторов строчной Тип.
| развертки трансформатора | Число витков | Провод | R ТВС, Ом |
| обмотки-А, ТВС-Б | 720 | ПЭЛШО 0,1 | 152 |
| 70П1-ТВС | 2700 | ПЭВ-2 0,05 | 1400 |
| ТВС-1800 | 70П2 | ПЭВ-2 0,05 | 800 |
| ТВС-70П2 | ПЭВ | 536-2 0,12 | 170 |
| ТВС-70АМ | 720 | 250 0,1 | ПЭЛШО |
| ТВС-90П4 | 1900 | ПЭВШО 0,08 | ТВС |
| 600-110, ТВС-110М | 940 | 240 0,1 | ПЭЛШО |
| . ТВС-110А | 1000 | ПЭВ-2 0,1 | ТВС |
| 250-110Л1 | 1300 | ПЭМ-2 0,09 | 430 |
| 110Л2-ТВС | 900 | ПЭВ-2 0,08 | 310 |
| ТВС-940 | 110ЛЗ | ПЭЛШО 0,1 | 240 |
| Тип трансформатора | витков Число | Провод | R обмотки, Ом |
| ТВС-110ЛА | ПЭВ | 1200-2 0,1 | 380 |
| ТВС-110АМ | 900 | 280-2 0,08 | ПЭВ |
| ТВС-110Л4 | 1290 | ПЭМ-2 0,1 | ТВС |
| 410-110Л5 | 365 | ПЭМ-2 0,35 | 6 |
| ТВС-1650 | 110П2 | ПЭМ-2 0,12 | 500 |
| ТВС-90ЛЦ2, 90ЛЦ2-ТВС-1 | 1900 | ПЭВ-2 0,08 | 800 |
| ТВС-1904 | 90ЛЦ4 | ПЭМ-2 0,08 | 800 |
| ТВС-90ЛЦ5 | ПЭВ | 370-2 0,35 | 13 |
| ТВС-90ПЦ4 | 730 | ПЭМ-2 0,15 | 28 |
| 90ПЦ11-ТВС | 900 | ПЭВ-2 0,14 | — |
| ТВС-90ПЦ12 | ПЭМ | 715-2 0,5 | 27 |
| ТВС-110ПЦ15 | 1080 | ПЭВ-2 0,14 | ТВС |
| 112-110ПЦ16, ТВС-110ПЦ18 | 1050 | 102-2 0,14 | ПЭВ |
Источник: elektro.jofo.me
Способы проверки строчного трансформатора для телевизора
Один из узлов, применяемых в телевизорах – строчный трансформатор. Рассмотрим конструктивные особенности данного устройства, отличия от обычного трансформатора, способы проверки и прочие сопутствующие вопросы.
Что такое строчный трансформатор и особенности конструкции
Строчным трансформатором называют устройство, применявшееся в телевизорах цветного и чёрно-белого изображения устаревших моделей. Этот аппарат обеспечивал преобразование напряжения, подаваемого на умножитель. В дальнейшем стали использовать диодно-каскадное устройство строчной развёртки.
Данный элемент выдаёт на выходе напряжение в пределах от 25 до 30 кВт, с формированием электрического потока.
Напряжение подаётся на первичную обмотку, с выдачей после преобразования на выходную катушку с заданными параметрами. Аппарат помещается в корпус, выполненный из несгораемого пластика. Корпус оборудован двумя потенциометрами, позволяющими регулировать характеристики ускоряющего и фокусирующего напряжения.
Для изготовления магнитопровода применяются П-образные пластины из феррита, обеспечивающие выполнение заданных задач благодаря свойствам данного материала.
От обычного трансформатора строчный отличается конструктивными особенностями, позволяющими обеспечить на выходе высокое напряжение и приспособленностью к установке в качестве детали телевизора.
Частые поломки и способы ремонта
Трансформаторы строчного типа нередко выходят из строя. Дальнейшая эксплуатация телевизора в данной ситуации невозможна. Замена аппарата связана со сложностями, вызванными их высокой стоимостью. Некоторые модели таких трансформаторов сложно отыскать.
В процессе ремонта требуется замена дефектной схемы. В процессе эксплуатации возможно возникновение следующих неисправностей:
- обрыва контура;
- пробоя герметичного корпуса;
- межвиткового замыкания обмоток;
- обрыва контакта потенциометра.
Первые две из указанных неисправностей идентифицировать достаточно легко по результатам внешнего осмотра. Ремонт выполняется путём замены вышедших из строя элементов, поиск материала для которых не представляет особенных проблем, поскольку его не сложно найти в любом магазине радиотоваров.
Также читайте: Измерительный трансформатор напряжения
С поиском замыкания между витками обмоток несколько сложнее. Такую неисправность можно определить по писку, издаваемому трансформатором при работе. В данной ситуации выполняется диагностика с использованием специального прибора.
Способы проверки
Для проверки аппарата применяется осциллограф. Прибор подсоединяют к выходу вторичного контура через сопротивление на 10 Ом. Необходимость замены или ремонта устройства возникает при выявлении следующих отклонений:
- появления замыкания между витками, с выдачей проверочным прибором «прямоугольника» при больших помехах. Если указанная проверка не показала неисправности, величина отклонения может составить несколько долей вольта;
- при отсутствии напряжения на выходе требуется полная замена выходной катушки по причине обрыва провода;
- после снятия сопротивления в 10 Ом создаётся нагрузка до 1 кОм на вторичной катушке и замеряются параметры напряжения на выходе. Если всё в порядке, она соответствует входным характеристикам. При наличии отклонения требуется ремонт или полная замена.
Другие неисправности происходят с меньшей вероятностью, и их не сложно определить самостоятельно человеку, обладающему начальным уровнем знаний в области электротехники.
При подозрении на пробой транзистора, данный элемент извлекается и проверяется работа устройства без него. В случае значительного превышения заданных характеристик, элемент необходимо заменить на идентичный.
Перемотка катушки – достаточно трудоёмкая операция. Поэтому контур проще заменить, чем восстанавливать.
Также в ходе осмотра о неисправностях могут свидетельствовать следы гари на деталях, видимые обрывы контактов. Неисправные элементы следует заменить, не помешает дополнительно пропаять контакты.
Аналоги устройства
Если необходимую модель строчного трансформатора сложно найти, оригинальное изделие можно заменить на аналогичное. Аналог подбирается по соответствующим характеристикам, указанным в документации, которой сопровождается прибор от изготовителя.
Кроме параметров, аналог должен соответствовать по габаритам и особенностям подключения.
Строчный трансформатор – важный узел, без исправного состояния которого работа телевизора невозможна. При подозрении на неисправность необходимо провести тщательную диагностику и ремонт или замену, в зависимости от результатов проверки.
