В настоящее время доставка телевизионного сигнала потребителю осуществляется как через эфир, так и с помощью систем кабельного телевидения. Если уровень сигнала недостаточен, для его повышения приходится применять телевизионные усилители. Ранее их называли антенными, поскольку они чаще всего размещались вблизи антенны.
Описание такой конструкции приведено в статье «Телевизионный антенный усилитель с большим динамическим диапазоном» («Радио», 2005, № 9, с. 11, 12). Но с развитием кабельных сетей это название — антенный усилитель — стало не вполне точным.
Он, например, может потребоваться в случае, если потребителей в квартире несколько и телевизионный сигнал приходится делить на всех «поровну», а его уровня может быть недостаточно. Усилитель должен не только обеспечивать требуемое усиление, но при этом ещё и не ухудшать качество сигнала, т. е. иметь небольшой коэффициент шума. Поскольку число одновременно усиливаемых сигналов может достигать нескольких десятков, он также должен иметь высокую линейность, т. е. малые интермодуляционные искажения. К тому же устанавливать его желательно на вводе сигнала в квартиру и поэтому питать по сигнальному кабелю.
sxematube — схема простого антенного усилителя, простая схема антенного усилителя
Схема такого усилителя, собранного на основе специализированной микросхемы, показана на рис. 1. Одна особенностей применённой микросхемы — отсутствие отдельного вывода для подачи питающего напряжения которое поступает непосредственно на выход, что упрощает питание усилителя по сигнальному кабелю Вторая особенность — она поддерживает постоянное напряжение на выходе (называемое напряжением прибора Unp), слабо зависящее от потребляемого тока, который устанавливают подборкой токо-ограничивающих резисторов.
На входе усилителя предусмотрен подстроечный резистор R1 — регулятор входного сигнала, он может потребоваться для получения оптимального уровня сигнала на выходе. Этот резистор можно не устанавливать, соединив левый по схеме вывод конденсатора С1 непосредственно с центральным контактом высокочастотного гнезда XW1. Фильтр верхних частот C1L1C2 подавляет сигналы с частотами менее 30 МГц. Диоды VD1, VD2 защищают вход микросхемы, a VD3 — её выход Питание на микросхему поступает по сигнальному кабелю через токоогра-ничивающие резисторы R2 R3, R5, R6 Одновременно R4 и R5, R6 обеспечивают деление мощности усиленных сигналов на два выхода, поэтому коэффициент усиления всего усилителя будет меньше коэффициента усиления применённой микросхемы на 3.. 4 дБ
Без изменения схемы и конструкции можно применить различные микросхе мы, при этом в некоторых случаях потребуется изменить только номиналы некоторых резисторов. В настоящее время выбор микросхем весьма широк.
Параметры некоторых из них приведены в таблице, где К — коэффициент усиления; F-3 дБ — верхняя частота полосы пропускания по уровню 3 дБ от максимального значения (нижняя частота полосы пропускания определяется ёмкостью разделительных конденсаторов и параметрами ФВЧ); Кш — коэффициент шума. Показателями линейности амплитудной характеристики служат: Р, — выходная мощность, при которой коэффициент усиления снижается на 1 дБ (Output Power at 1 dB Gain Compression); IP3 — гипотетическая точка на амплитудной характеристике микросхемы, в которой мощность интермодуляционных искажений равна мощности основного сигнала. В иностранных источниках её называют точкой пересечения третьего порядка (Third Order Intercept Point). Все перечисленные выше параметры нормируют для 50-омного тракта, а выходную мощность измеряют в децибелах относительно милливатта (дБмВт). Остальные параметры: Іпотр — номинальный потребляемый ток; Імакс — максимально допустимый потребляемый ток; Unp — постоянное напряжение на выходе микросхемы.
Как подключить усилитель с телевизора на микросхеме К174УН7
Поскольку питающее напряжение поступает на усилитель по сигнальному кабелю, для его подачи применено развязывающее устройство, схема которого показана на рис. 2. Диод VD1 защищает усилитель от неправильной полярности напряжения, через дроссель L1 питающее напряжение поступает на сигнальный кабель, одновременно фильтр L1C2C3 не пропускает телевизионный сигнал в блок питания. Вилку XW1 вставляют в антенное гнездо телевизора, а в гнездо XW2 — сигнальный кабель, который идёт к гнезду XW3 усилителя и подают питающее напряжение с выхода сетевого стабилизированного блока питания, обеспечивающего требуемый потребляемый ток. Если планируется дальнейшее деление сигнала усилителя на несколько потребителей, то подключать любой разветвитель можно к гнезду XW2 или вилке XW1 развязывающего устройства.
Все элементы усилителя монтируют на печатной плате из фольгированного с двух сторон стеклотекстолита толщиной 1,5 мм, чертёж которой показан на рис. 3. На непоказанной на рисунке стороне платы фольга полностью оставлена. В устройстве применены постоянные резисторы РН1-12, подстро-ечный — 3303 фирмы BOURNS, конденсаторы для поверхностного монтажа типоразмера 0805.
Катушка индуктивности намотана проводом ПЭВ-2 0,2 на оправке диаметром 2 мм и содержит 10-12 витков. Коаксиальные гнёзда XW1 -XW3 — серии F, их монтируют на металлических уголках из жести. Предварительно уголки припаивают к плате с двух сторон. Внешний вид смонтированного усилителя показан на рис. 4.
Общее сопротивление цепи резисторов R2, R3, R5, R6 (Rz) зависит от напряжения питания 11пит, которое должно быть больше ипр на несколько вольт, и потребляемого микросхемой тока Iпотр: Rсумм = (Uпит-Uпр)/lпотр. Поскольку усилитель рассчитан на подключение двух нагрузок — ВЧ кабелей с сопротивлением 75 Ом, номиналы резисторов R5 и R6 изменять не следует, т. е. R5 = R6 = 75 Ом. Например, для микросхемы SGA-6489 (Iпотр = 75 мА) при напряжении питания Uпит = 12 В получим Rсумм = (12 — 5)/75 — 93 Ом Общее сопротивление резисторов R5 и R6 равно примерно 38 Ом, поэтому сопротивление соединённых параллельно резисторов R2 и R3 равно: 93 — 38 = 55 Ом Для нашего случая выбираем R2 = R3 = 100 Ом. Мощность, рассеиваемая на одном резисторе R2 (или R3) Рраcc = (lпотр/2) 2 -R2 = 0,14 Вт, поэтому выбраны резисторы с номинальной мощностью рассеяния 0,25 Вт.
Чертёж платы развязывающего устройства показан на рис. 5. Она также изготовлена из фольгированного с двух сторон стеклотекстолита толщиной 1,5 мм, фольга с одной стороны также оставлена. Применён дроссель ЕС-24 индуктивностью несколько микрогенри (1 — 10 мкГн), высокочастотные разъёмы — серии CAT (САТ-Ш, CAT-Г) или аналогичные импортные. Гнездо XW2 устанавливают на плате аналогично гнёздам на плате усилителя. В отверстия обеих плат вставляют отрезки лужёного провода и припаивают с двух сторон.
Если усилитель планируется применить в качестве антенного и разместить вблизи неё, то оставляют только один выход (XW3), а предпочтение следует отдать микросхеме с наименьшим коэффициентом шума, усилением не менее 15 дБ и максимальными значениями P1 и IP3. При этом резисторы R2, R3, R5, R6 исключают из усилителя, установив взамен них перемычку из фольги шириной 3 . 4 мм, и включают их последовательно с дросселем L1 в развязывающем устройстве. Корпус усилителя должен быть герметичным или все его элементы следует каким-либо образом защитить от воздействия окружающей среды.
В заключение следует отметить, что на основе некоторых приведённых в таблице микросхем возможно построение усилителя ПЧ (=0,95. 2,4 ГГц) систем спутникового телевидения. Такой усилитель устанавливают между конвертером (LNB — Low Noise Block) и ресивером Он может потребоваться при большой длине кабеля снижения или сильном затухании сигнала в нём.
Мнения читателей
- тоня / 12.08.2014 — 17:18 на даче в псковск.обл такие работают хорошо. но сейчас «трудиться» последний из нескольких когда то привезённых родств. с запада. что был до последнего упёрли вместе с кабелями и антеннами. думаем что будем устанавливать на след. год.
- р.механик / 25.06.2014 — 22:55 мужики — если опыта с очень высокими частотами нет, то и не парьтесь. я с парой таких усилков для себя провозился по неск.вечеров с каждым. натурально как кем то было сказано — лучше бы куда пошел погулять или внука сводил в зоопарк. не знаю условий уважаемого автора, но неожиданных источников помех в реальности предсказать трудно. сама аппаратура подключаемая к одному усилку может пакостить помехой друг дружке. особенно недорогая и сбацаная чёрти где.и помех сейчас заметно больше, чем даже неск. лет назад.
- константин / 08.06.2014 — 00:52 сейчас то, что навешивается для фильтрования всякой грязи г л а в н о е ! не начинай с запайки дурацких китайских разьемов ! паяй кабельё прямо в платы усилителей. прошло время широкополостных вседиапазонных усилков .
- Лена / 13.05.2014 — 11:01 с детства пытались привить интерес к труду и электронике.сейчас смотрю и говоря на «ново-язе» прикалываюсь . зачем припаять вывод этого разьема к монтажной поверхности, потом к ней пикофарадный конденсатор.олово кадмий серебро и прочее согласно эвтетике содержимое припоев девать было некуда? всегда лучьше подумать — потом пилить уже подумав.всем успехов!
- Сергей / 09.05.2014 — 05:49 Неоднократно собирал и для себя и для соседей. Если нет сильных помех — работало неплохо. Немного выручало — фильтр на входе . По современному времени одним контуром никак не обхожусь.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Источник: www.radioradar.net
Усилители
Схема широкополосного антенного усилителя (УРЧ до 200МГц)
Усилитель, схема которого показана нарисунке, может быть антенным усилителем всеволнового радиоприемника. Он может работать на частотах от десятков килогерц до 200 мегагерц. Коэффициент усиления на частоте 100 МГц составляет 20 дБ. Усилитель достаточно линейный, поэтому коэффициент усиления во .
Использование телевизионных антенных усилителей МВ и ДМВ, схемы
Выше уже отмечалось, что установка антенного усилителя около телевизора между фидером и антенным входом телевизионного приемникаобеспечивает увеличение коэффициента усиления приемного тракта, т. е. улучшает чувствительность, ограниченную усилением. Было показано, что при использовании современных .
Простые усилители высокой частоты (УВЧ) для приемников
Усилители высоких частот (УВЧ) применяются для увеличения чувствительности радиоприемных средств — радиоприемников, телевизоров, радиопередатчиков. Помещенные между приемной антенной и входом радио или телеприемника, подобные схемы УВЧ увеличивают сигнал, поступающий от антенны .
Буферный видеоусилитель на транзисторах
Буферный видеоусилитель используется везде, где использование видеоплеера с приемником/монитором TV с использованием длинного кабеля может вызвать падение амплитуды сигнала и, как следствие, ухудшение качества изображения. Усилитель может также быть использован для подключения нескольких приемников.
Схема антенного усилителя на ОУ
Импеданс любой достаточно длинной проволочной антенны на радиовещательных диапазонах обычно составляет несколько килоом, и его трудно согласовать с 50-омным входом приемника. Кроме того, к одной антенне нельзя подключать сразу несколько приемников, так как это приведет к взаимной .
Активная антенна от 100кГц до 30МГц
В этой схеме использованы полевой и биполярный транзисторы с непосредственной связью для получения хороших показателей даже с короткой приемной антенной (70 см). Потенциометром R5 можно подстраивать усиление, причем .
Высокочастотная рамочная антенна (5-30 МГц)
Хорошее качество приема в диапазоне 5-30 МГц обеспечивается при помощи усилителя с очень высоким входным сопротивлением и низким уровнем шума. Этот усилитель может работать на нагрузку 75 Ом при большом уровне сигнала на частотах выше 30 МГц. Если подключить.
Активная дипольная антенна (от 100 кГц до 40 МГц)
Эта активная антенна работает так же, как и обычный диполь, и состоит из истокового повторителя на сдвоенном полевом транзисторе и дифференциального усилителя. Микросхема LM759 формирует уровень виртуальной «земли», равный точно половине напряжения.
Широкополосный реверсивный усилитель
Усилитель имеет одиноковый коэффициент усиления в диапазоне часют 0,25. 8 МГц и обеспечивает равномерное усиление но грех радиолюбтельских диапазонах (160, 80 и 40 м), Расширение диапазона равномерно усиливаемых частот.
Антенный усилитель для магнитолы УКВ диапазона
Воды Ремонтируя дешевые азиатские магнитолы, я столкнулся с проблемой низкой чувствительности их приемника в УКВ диапазоне. Сопряжение настроек не принесло заметных улучшений, поэтому мой выбор остановился на антенном усилителе. После проверки нескольких .
Источник: radiostorage.net
Металлоискатель своими руками
В этой статье будет рассмотрена схема и пошаговая инструкция по изготовлению металлоискателя Volksturm S. Схема металлоискателя Volksturm S не очень сложная и если следовать рекомендациям, то вы соберёте своими руками отличный металлоискатель. Металлоискатель Volksturm S достаточно чувствительный и с его помощью можно легко обнаружить монету, на глубине 20 см, а крупные металлические предметы, на глубине до 80 см.
Индикатор разряда аккумулятора
02 Октябрь, 2021
В этой статье будет рассмотрена схема и пошаговая инструкция по изготовлению индикатора разряда аккумулятора. Схема индикатора разряда аккумулятора достаточно проста и повторить её не составит труда. Если всё собрано согласно схеме, то устройство должно заработать сразу без каких либо настроек. Индикатор разряда будет полезен для различных приборов, что бы можно было следить за состоянием аккумулятора, тем более что схема универсальная!
«Ноль» и «земля»: в чем отличие?
28 Август, 2021
В России и в странах СНГ, используется заземляющий принцип, когда нулевой проводник соединяется с заземляющим контуром. У многих людей может возникнуть «законный» вопрос: если они контактируют между собой, то для чего тянуть столько проводов – достаточно провести повсюду двойную жилу (фазу и нулевую линию) и будет возможность заземляться посредством нулевой жилы! Однако в такой постановке вопроса скрывается один технический нюанс, который превращает данное решение не только в бесполезную игрушку, но в некоторых случаях и в довольно опасную затею.
Антенна для приёма цифровых каналов DVB-T2
21 Август, 2021
В том случае, если вы проживаете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более устанавливать ее на крышу и протягивать длинный кабель. Каналы цифрового телевидения стандарта DVB-T2 можно неплохо принимать и на комнатную, так как мощности передающих вышек вполне хватает для нормального приема. Сегодня вы узнаете как сделать миниатюрную домашнюю антенну для DVB-T2 по типу «Биквадрат» за 15 минут своими руками. Ее так же называю антенной Харченко. Этот мастер-класс спасёт вас от необходимости покупки дорогих китайских аналогов.
Усилитель на микросхеме TDA2003 своими рукамивоими руками
14 Август, 2021
В этой статье вы узнаете как сделать усилитель на микросхеме TDA2003 своими руками. Достаточно простая схема усилителя на популярной микросхеме TDA2003, все детали доступны, собрать такой усилитель не составит труда, а наша пошаговая инструкция по сборке усилителя на микросхеме TDA2003 вам в этом поможет! На базе данного усилителя, можно собрать портативную колонку или сделать акустику для компьютера, в общем идей для творчества достаточно. ))
- усилитель
- усилитель мощности
- усилитель нч
Мигание дополнительного стоп сигнала на микросхеме NE555 своими руками!
07 Август, 2021
Некоторые автолюбителе устанавливают на заднее стекло дополнительный стоп сигнал, который, при нажатии на педаль тормоза, загорается вместе со штатными стопами. Вот и мне захотелось поставить такие же, что я и сделал, но мне не понравилось то, что они постоянно горят, начал я тогда искать схему мигающего стоп сигнала. Все схемы которые мне попадались, были или слишком сложные либо не рабочие.
Переделка вольтметра в термометр на LM35 или приставка для измерения температуры к недорогому мультиметру!
31 Июль, 2021
Для изготовления приставки потребуется всего две детали, это температурный датчик LM35 и подстроечный резистор 10-100 кОм.
LM35 — это прецизионный интегральный датчик температуры с широким диапазоном измерения температур, высокой точностью, калиброванным выходом по напряжению. Датчик температуры LM35 способен измеряеть температуру в пределах от -55 до +150°C с коэффициентом 10 мВ/°C, питается напряжением 4–30 В, потребление тока менее 60 мкА. Этот датчик так-же используется в бортовом компьютере автомобиля «Мультитроникс» для измерения температур.

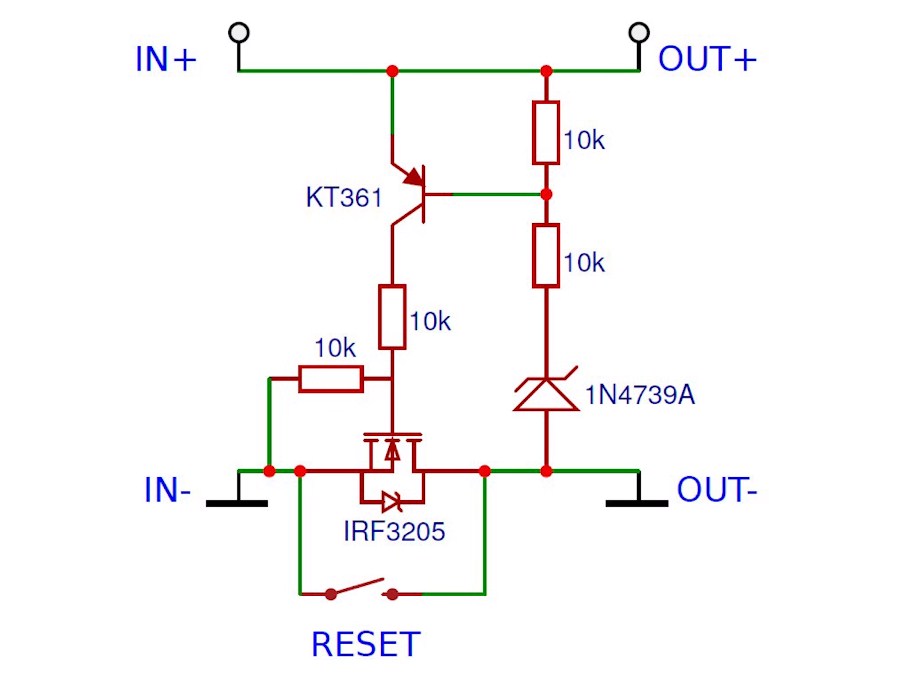

Схема защита для аккумулятора от разряда
