Многие покупатели после покупки телевизора сталкиваются с проблемой звукоизвлечения динамиков панели. Большинство таких ситуаций происходит после приобретения дешевых моделей ТВ, но бывает так, что даже дорогой телевизор «из коробки» не может похвастаться нормальным звучанием .
Тема звука очень глубока и обширна, поэтому рассказать кратко обо всем невозможно, но чтобы у вас было пространство для мыслей, расскажу основные способы улучшить звук у домашнего телевизора.
Настройки
Самый простой и бесплатный способ , но он же и малоэффективный — покопаться во внутренних настройках телевизора. Большинство моделей имеют предустановленные режимы звука, вроде таких, как: «кинозал», «спортивный матч», «музыка», «голос», «телевидение» и другие.
Выбрав один из этих режимов звук может действительно улучшиться, например если выбрать «равномерное звучание», то в большинстве случаев громкие спецэффекты в фильме перестанут выделяться на фоне остальных звуков, что иногда является спасением для комфортного просмотра.
Бесплатный УНЧ , бесплатный БП , просто и легко из старого телевизора.
Обычная блютуз колонка
Для дешевого телевизора не обязательно покупать саундбар, иногда можно обойтись Bluetooth колонкой .
При этом, если вы заметите отставание звука от видеодорожки, избавиться от этой проблемы можно с помощью подключения колонки через провод к телевизору, так звук будет поступать напрямую, без ощутимого отставания.
Саундбар для телевизора
Однозначно, самый популярный звуковой аксессуар для телевизора это санудбар, но не все модели одинаково хороши . Например, слишком дешевые саундбары часто уступают по качеству звучания обычным колонкам.
Если вы смотрите в сторону саундбара, обязательно выбирайте модель с сабвуфером, он значительно улучшит объемность звучания.
Хороший звук из коробки
Если вы только раздумываете приобрести телевизор, при этом имеете бюджет выше среднего, тогда не стоит приобретать дополнительную акустику до тех пор, пока не пощупаете телевизор вживую.
Например, топовые линейки телевизоров, вроде OLED, уже имеют на борту хороший звук , который сравним с средними моделями саундбаров.
Компьютерные и тыловые колонки
Золотой серединой между саундбаром и системой вроде 5.1 можно считать беспроводные тыловые и компьютерные колонки.
Для их подключения не понадобится специальный усилитель, все будет работать сразу «из коробки».
Наверное, это лучший способ для зрителей, кто хочет максимально прокачать звучание ТВ, но при этом не готов тратить большие суммы денег и существенно занимать пространство комнаты.
Тыловые колонки бывают даже с модулем Bluetooth, это позволит избавиться от лишних проводов в помещении.
Домашний кинотеатр 5.1 и 7.1
Если вы хотите кардинально улучшить звук, чтобы он стал по настоящему объемным, придется искать ресивер и акустику вроде 5.1 .
Существенно сэкономить в этом деле можно с помощью вторичных площадок, по типу авито.
Как из платы телевизора сделать усилитель звука
Приобретая систему такого фактора, вы имеете запас на будущее, чтобы прокачать ее дополнением потолочных динамиков, для создания 3D звучания.
Самые дорогие домашние кинозалы могут совмещать в себе одновременно 64 колонки, что для обычной квартиры кажется просто чем-то невообразимым.
Больше информации о выборе телевизора вы можете узнать из моего видео на YouTube канале — нажмите сюда, чтобы посмотреть.
Удачной вам покупки и счастливой эксплуатации!
Не забывайте ставить «нравиться» и подписываться на канал , если статья оказалась полезной.
Источник: dzen.ru
Как заставить свой телевизор звучать
Вы купили роскошный и изящный 4K-телевизор и вдруг обнаружили, что звук у него тощий и невыразительный? Ничего страшного, мы расскажем о том, как заставить его играть громко и мощно при умеренном бюджете.
На фоне стремления всех производителей телевизоров сделать свои модели максимально тонкими и незаметными в интерьере на первый план выходит проблема качества звука встроенных в них акустических систем. В отличие от толщины LED или OLED панелей динамики нельзя бесконечно уменьшать в размерах. Вспомним хотя бы опыт плазменных телевизоров Pioneer, в которых зачастую вообще отсутствовала встроенная акустика именно потому, что разработчики полагали отличную картинку своих дисплеев недостойной того звука, который смогут обеспечить миниатюрные динамики. И встраивали в телевизоры серии KURO отдельные усилители для подключения внешних колонок.
Сегодня такое решение не пользуется популярностью у производителей, они ищут различные подходы к наделению телевизоров хорошим звуком, вплоть до использования самого экрана в качестве акустического излучателя или даже комплектования телевизора отдельным саундбаром. Однако подобные решения обычно применяются в топовых и дорогих моделях, но как добиться звука от телевизора, который производитель не снабдил качественной акустикой? Вот несколько простых и проверенных решений.

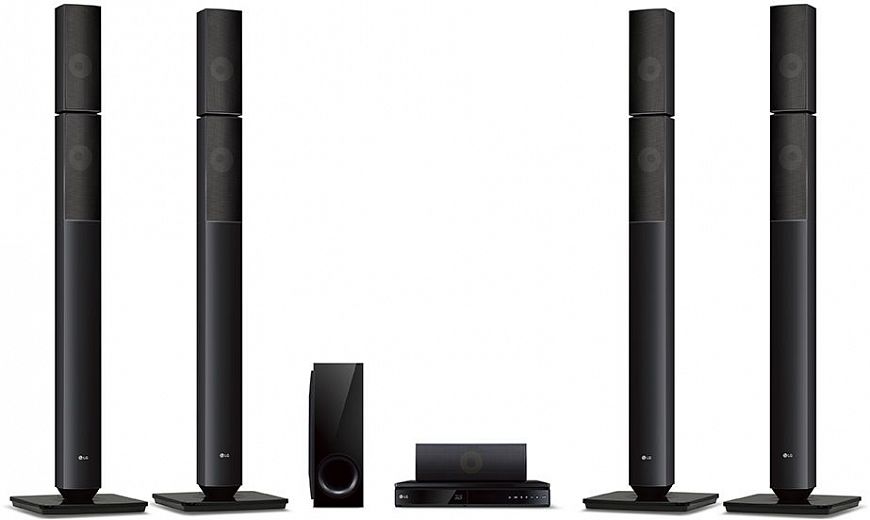

Домашний кинотеатр в одной коробке (от 30 000 рублей)
Естественно, наиболее логичным решением для просмотра кино на большом экране с хорошим звуком будет покупка комплекта домашнего кинотеатра, причем, конечно, речь не может идти не о компонентной системе – слишком дорого. Мы недавно опубликовали подборку недорогих комплектов ДК в одной коробке, которые позволят сразу решить проблему некачественного звука у вашего телевизора. Но что делать, если бюджет ограничен еще больше? Рассмотрим следующий вариант.

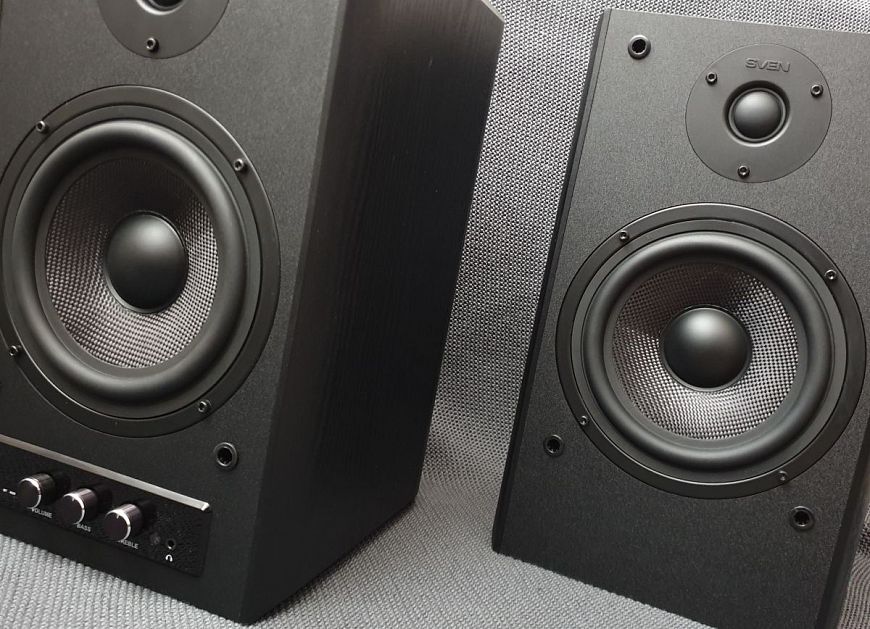

Мультимедийная акустика (от 10 000 рублей)
Забываем про многоканальный звук и довольствуемся хорошим стерео. Например, популярными активными мультимедийными колонками, которые можно подключить по Bluetooth и которые обеспечивают отличное качество звука для своей цены. Например, такими как SVEN MC-30 или SVEN SPS-750 либо аналогичными от других производителей – Edifier R2750.

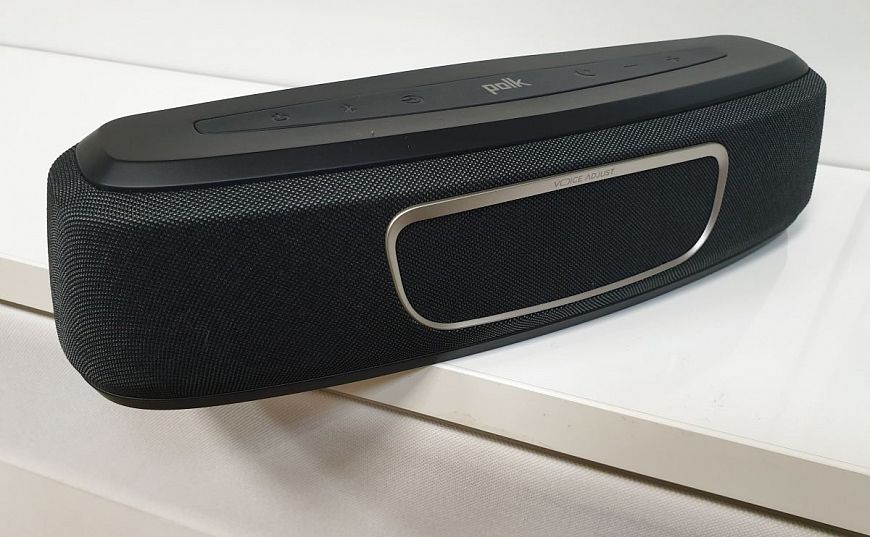

Саундбар (от 20 000 рублей)
Второй вариант решения – недорогой саундбар, однако здесь надо иметь в виду, что обойдется он в ту же суму или даже дороже мультимедийной акустики при сравнимом качестве звука. Зато вы, вероятно, получите в свое распоряжение небольшой беспроводной сабвуфер. В данном сегменте однозначными лидерами являются модели от Polk Audio либо Yamaha.

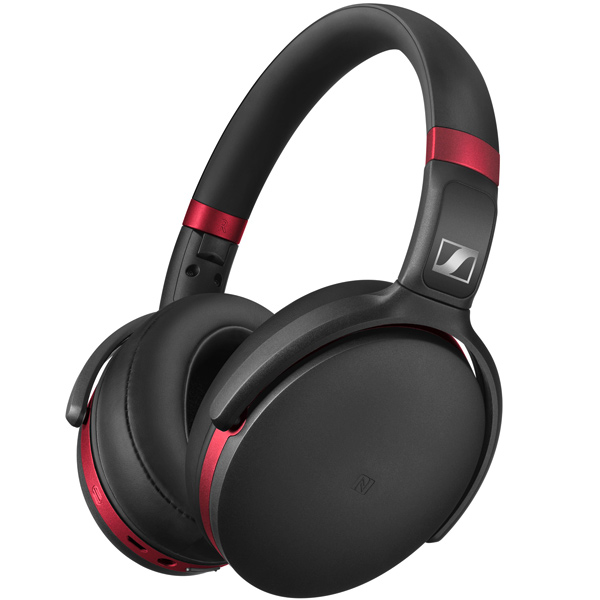

Наушники (от 8000 рублей)
Ну а если вы смотрите кино в одиночку, то лучше всего воспользоваться беспроводными наушниками, благо сейчас выбор моделей огромен. Лучше взять накладные наушники от проверенного производителя типа Sony или Sennheiser, в сумму 8 000 рублей укладываются такие модели, как Sennheiser HD 4.50 R либо Sony WH-XB700.
Телевизор для музыки
Но как быть, если вы используете ваш умный телевизор не только для просмотра боевиков, но и для прослушивания музыки, причем не из интернет-радиостанций, где плотность потока и качество звука не слишком высоки, а из стриминговых музыкальных сервисов типа Deezer Hi-Fi, TIDAL и других? В данном случае логичным будет использовать проводной вариант подключения – большинство современных телевизоров умеют выводить аудиосигнал через оптический цифровой выход.

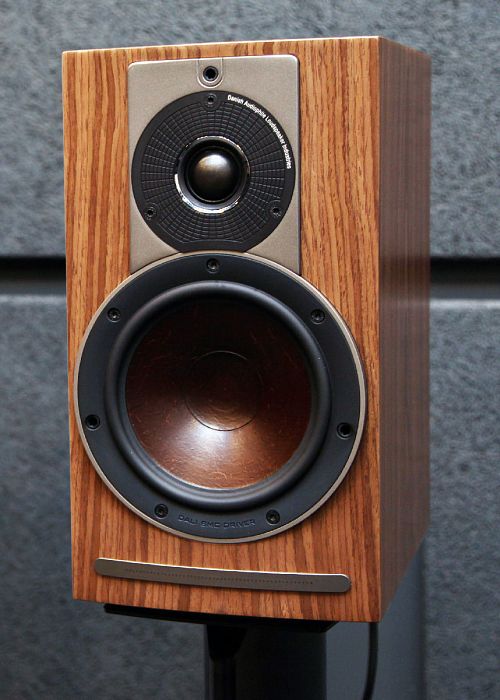

В качестве акустики можно либо использовать компьютерную акустику более высокого уровня, такую как Edifier S1000MKIII либо обратиться в сторону активных студийных или Hi-Fi мониторов вроде DALI Rubicon C 2. В этом случае телевизор превратится в солидный и удобный в пользовании источник качественного звука. Нужно только учитывать, что на оптический выход обычно отправляется цифровой поток с частотой дискретизации 48/96 кГц, то есть поступающий из стримингового сервиса сигнал 16 бит / 44,1 кГц пересчитывается в формат, в котором записано подавляющее большинство фильмов в Dolby Digital. Но это вряд ли скажется на получаемом от прослушивания удовольствии.
Денис Репин
28 апреля 2020 года
Источник: www.hi-fi.ru
Усилитель звука для телевизора своими руками
- Георгий Меньшиков
- 21 февраля 2020
- Самоделки для радиолюбителейзвук
Сегодня мы рассмотрим как на одной микросхеме сделать усилитель мощности звука для телевизора
Цифровые телевизоры обеспечивают прекрасное изображение, но звуковое сопровождение передач, особенно в недорогих телевизорах, оставляет желать лучшего.
В старых ламповых телевизорах была плохая картинка, но громкий и четкий звук. Большие динамики стояли на лицевой панели телевизора и были направлены на зрителя. В новом, например, ВВК динамики спрятаны внизу телевизора и направлены в пол. Стоит поставить телевизор на салфетку, как звук буквально уходит в подушку.
Кроме того, маленькие динамики, без схемных ухищрений, по определению не могут воспроизводить низкие частоты (бас). Такие динамики называли пищалками.
И, наконец, корпус телевизора! Раньше он делался из дерева, а теперь это пластмасса, что тоже ухудшает акустику.
В результате звучание получается хрипловатым и визгливым, особенно на высокой громкости, которой тоже явно не хватает.
Вот, что пишут об этой проблеме покупатели.
Можно, конечно, купить эту колонку, но придется заплатить 2675 рублей, а самый дешевый телевизор bbk стоит около 5000р.
Получается, что мы заплатим за изображение 5000 рублей и отдельно за звук 2675 рублей. Стоило ли тогда покупать дешевый телевизор?
Но, есть другой способ решить проблему – сделать приставку самостоятельно.
Попробуем просто и доходчиво показать, что сделать ее сможет даже совсем не искушенный в радиотехнике человек.
По существу, такая приставка- это усилитель звука. Мы выбрали одну из простых схем, хорошо зарекомендовавших себя в работе.
Вот перечень деталей для сборки одной из двух предложенных ниже схем. В перечне указано обозначение детали на схеме, ее общий вид и торговое обозначение (для магазина).
В перечне нет необходимой для приставки детали — -динамика.
Покупать его бессмысленно. Очень дорого. Если вы, при замене телевизора, еще не выбросили старый, то вам повезло. Динамик, который можно снять с него – это то, что надо.
Теперь об изготовлении. Ключевой элемент усилителя— микросхема TDA 2003 разработана для установки на печатную плату.
В таком виде использовать микросхему для навесного монтажа невозможно, поэтому доработаем ее. Выпрямим ножки и к каждой из них припаяем удлинители. Их можно изготовить из нескольких витков тонкой проволоки, навитой на иголку.
Микросхему установим на плоский радиатор 1, выполненный из алюминиевой пластины толщиной 4…6 мм. и площадью не меньше десяти квадратных сантиметров. Площадь это суммарный размер пластины с обеих сторон.
На эту же пластину установлен регулятор громкости 2. При достаточно больших размерах пластины такой радиатор может служить лицевой панелью усилителя.
Монтаж усилителя выполнен на монтажной колодке ПС10-10. Можно подобрать что- то подобное. У радиолюбителей в развалах наверняка найдется. Ошибиться в сборке практически невозможно. Нужно просто припаять детали в гнезда колодки, руководствуясь монтажной схемой.
Не забудьте о перемычке! Именно из- за нее часто не работает усилитель.
Ниже показаны две монтажные схемы. Одна – только что описанная – вторая упрощенная без регулятора громкости. Действительно, можно обойтись без регулятора, так как громкость в самом телевизоре регулируется с пульта. Чтобы усилитель по этой схеме не заорал при включении, предварительно максимально уменьшите громкость на пульте телевизора.
Можно немного уменьшить усиление изменив соотношение резисторов 10 и 1000 ом. Коэффициент усиления К= 1+ 1000/10. Увеличив резистор 10 ом мы уменьшим усиление.
Была проверена еще более простая схема усилителя на той же микросхеме. Полная наверху и упрощенная снизу.
Основной вариант, первая схема, понравилась больше. Лучше звук.
Мощность усилителя существенно зависит от сопротивления звуковой катушки динамика. При сопротивлении 8 ом мощность-2.5ватт, при 4 омах – 5 ватт, а для 3.2 и 2 омах – 8 и 10 ватт. Для телевизионного усилителя с избытком достаточна мощность 2.5 вт., то есть стоит применять динамики с сопротивлением катушки 8 ом. Это, кроме всего прочего, снизит нагрев радиатора.
Динамик обычно помещают в отдельном от усилителя корпусе. Там же стоит поместить и блок питания (выпрямитель). В таком варианте усилитель можно соединить с блоком питания трехпроводным шнуром, который применяется во всех бытовых аппаратах.
Описанные усилители проверены в работе, а простейший был изготовлен на макетной плате. Из-за плотного монтажа усилитель возбудился. Входные элементы пришлось выносить экранированным проводом.
На последнем фото показан усилитель, собранный по описанной технологии.
Собрать усилитель за несколько минут без всякой пайки можно на колодке ЗВИ-3 1-2.5кв.мм 12пар ПВХ ИЭК UZV3-003-04
Детали, в процессе налаживания, легко заменять, что трудно сделать в паяном варианте. Чтобы избежать окисления контактов всю конструкцию можно залить герметиком. Не ремонтоспособно?
Невелика беда. Весь комплект деталей стоит 160р.
Автор статьи “Усилитель звука для телевизора своими руками” Георгий Меньшиков
