Очередная электронная поделка своими руками из деталей занимательного радиоконструктора — ламповый стерео усилитель звука. Усилитель собран на базе модудя звука лампового телевизора.
Как сделать ламповый усилитель своими руками
Как сделать усилитель звука своими руками / Бесплатный ламповый звук / Sekretmastera
Бесплатный радиоконструктор из деталей телевизора «Рассвет» увеличивает число конструкций до двух. Ранее было показано как собрать высоковольтный блок питания. Собрать усилитель с ламповым звуком, да и еще из готового блока задача обязательная. Работу проводим по схеме телевизора и схеме усилителя звука.
Для сборки одно канала усилителя необходимо удалить своими руками с паяльником все лишние детали с платы блока звука (смотри фото и видео). Желательно заменить на плате все бумажные и электролитические конденсаторы, так как они с высокой вероятностью потеряли свои свойства.
Новые детали устанавливаются в штатные отверстия или припаиваются к плате при помощи удлиняющих проводников. Следует стараться подобрать новые элементы согласно номиналов оригинальной схемы, особенно это касается конденсатора номиналом 3300пФ в аноде радиолампы 6П14П. Внимательно отнеситесь к цепи делителя питания транзистора КТ315.
Hi End ламповый усилитель из радиолы Урал 111 112 114
Напряжение питания 20-25 вольт формируется на делителе анодного напряженияв (паре резисторов 24кОм и 3,6кОм). Резистор 24кОм делителя должен быть мощностью от 2 Ватт и выше. После удаления лишних радиодеталей и замены подозрительных, платы уменьшаем в размерах отпиливанием лишних частей, если перерезали питающие дорожки — восстановите их проводниками. Второй канал можно собрать на отдельной плате, в телевизоре есть еще одна лампа 6П14П и все радиодетали кроме трансформатора звука. Но можно извлечь еще один блок звука из другого телевизора, что и было сделано при помощи телевизора «Рекорд».
Ламповые усилители своими руками. Обзор.
До сборки корпуса лучше проверить блоки на работоспособность, собрав схему и подключив к блоку питания. Источником звука может стать MP3 плеер или смартфон. Собирайте схему внимательно и помните, что анодное напряжение равно 150 Вольтам! Соблюдайте безопасность!
Корпус лампового стерео усилителя собран также как и блок питания на базе старого CD ROMа. Платы усилителя звука размещены на пластине из изоляционного материала. В корпусе сделаны отверстия для ламп и закрепления трансформаторов звука. Лицевая панель использована от CD ROMа, оставлен также регулятор громкости и штекер для наушников, через который будет подаваться сигнал на усилитель.
Демонстрация работы усилителя показана на видео. При высокой громкости сигнала в усилителе заметны искажения из-за перегрузки, реальная отдаваемая мощность 2-3 Ватта с канала. Но звук на выходе имеет четкое ламповое звучание, чего в принципе и хотелось достичь. Кроме того этот усилитель будет применен и при создании одной из следующих поделок из старого лампового телевизора.
Есть вопросы, замечания, предложения? Не стесняйтесь, сообщите нам в комментариях.
Поддержите проект поделившись блогом и видео в социальных сетях. Продолжение следует.
Источник: sekret-mastera.ru
Ламповый усилок
По случаю попали ко мне ТВЗ 1-6, а так как впереди долгие зимние вечера появилось желание забацать ламповый усилок) Поманиторив схемы нарыл интересную статью и не очень сложную схемку в журнале радио хобби за апрель 1999 года (№2) и решил её собрать! Лампы в этом усилителе вроде не дефицит силовой тоже от старого лампового телевизора так что должно получиться бюджетно )! А смущают R19 R18 это в каком то номинале ошибка или так должно быть ?

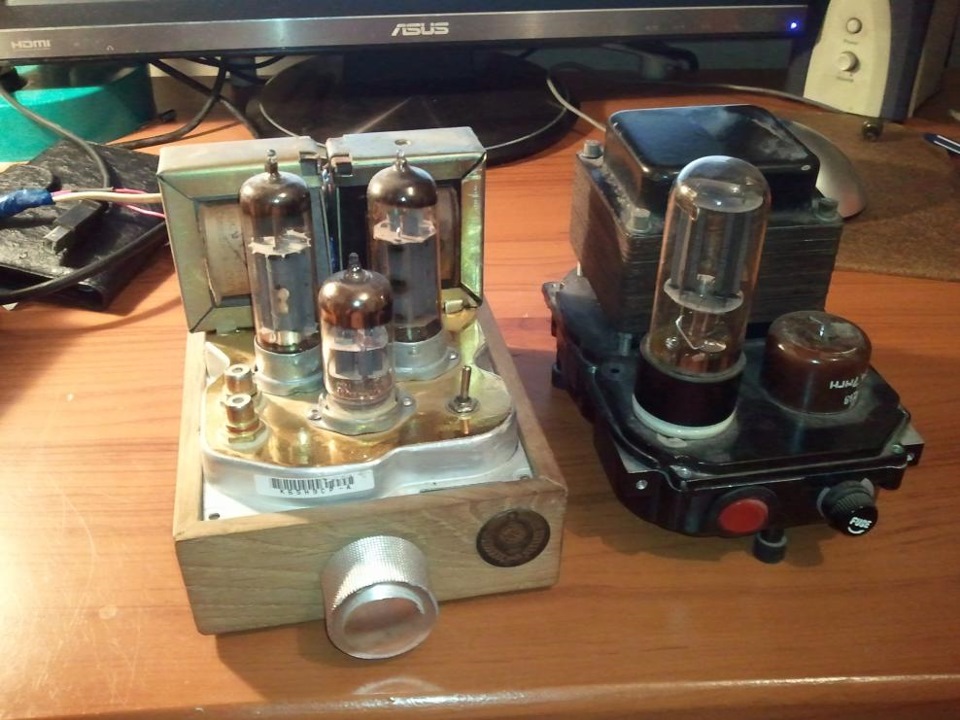

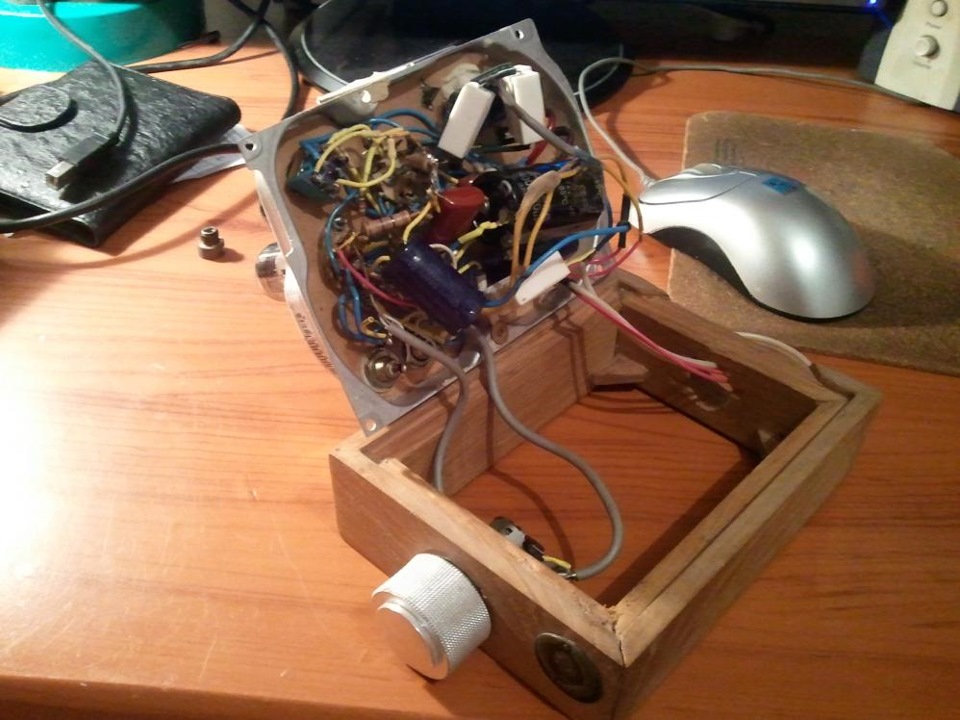

Так же на фото мой первый опыт с лампами усилитель Губина делал его для компа
2 сентября 2014
Поделиться:
Для начала попробуй на макетке. Но учти что 6п3с раскрывается где то после 30-40 часов прогрева. Т.е. сразу весь кайф не понять. Да и все лампы надо греть.
30-40 часов да ладно не может быть.
Согласен что схема не фонтан и до НІ END ей далеко но в сборе ламповых усилков я так понял что нужно двигаться от простого к сложному и набираться опыта и монтажа и компоновки и самое главное настройки. А опыта пока особо нет темболее в намотке звуковых трансов ((( Так что рад любым советам, предложениям и обменом опытом Всем огромное спасибо ! Продолжение следует )
6п3с в SE (однотакте звучит не очень) Лутше поискать схему на 6п6с. .
6п6с видел схемки но под эти трансы не знаю пойдут ли они (
Несуществующий пользователь
Без машины
Молодец ! Старая школа рулит !:) Звук тепленький, чудненький ! Так держать давай следующий !
Спасибо за поддержку !
R18 и R19 указаны верно. Они выполняют несколько важных функций. Во первых — это «мягкий» пуск — при включении усилителя выключателем S1 через эти резисторы происходит медленный заряд высоковольтных выпрямительных конденсаторов, чем полностью исключаются коммутационные помехи при включении усилителя в работу выключателем S2. И, как выше писалось уже — продлевается ресурс контактов выключателей, так как прямая зарядка таких конденсаторов от сетевого напряжения происходит с мощной разрушительной дугой.
Второе назначение этих резисторов — «сушка» конденсаторов. Для современных конденсаторов это не актуально, но раньше, когда электролиты были с бумажной изоляцией остро стоял вопрос выхода из строя конденсаторов длительно находившихся без напряжения. Происходило это из за частичного распада диэлектрика и изолирующей пленки на поверхности алюминиевой фольги. Чтобы конденсаторы дольше служили их периодически включали под напряжение и оставляли аппаратуру в таком «сонном» виде. Напряжение на конденсаторы подается «бережно» через эти самые резисторы.
Спасибо за инфу ! )
Я бы не стал всё же использовать эти ТВЗ. Сам хотел на них усилитель собирать с 6П13С (после переделал на 6П7с), собрал макет чего то не впечатлило совсем к тому же найти два одинаковых ТВЗ наверно не возможно их мотали как придётся как собственно и собирали тогда эти телевизоры=).
В итоге взял tw6se не супер крутой транс зато не дорого и заиграло с ним на много лучше, а ТВЗ пошли в качестве дросселей в блок питания (у меня на кенотронах он) =).
вот если сделать частотное разделение для низов мосфеты а для СЧ и ВЧ лампы на вылет то получите как раз правильный звук. на низах лампы к сожалению немного «бубняще» звучат, SA2, точнее обвязка рубильника этого ограничение тока анодов для холодного старта.
По схемам усилителя из лампы с реально хорошими АЧХ поищите на вегалабе
Что-то не помню 6П3С в губинской схеме. Всегда на 6П14П делалась. Ну да звук «теплее» засчет 2-ой гармоники будет 🙂
Суммарная емкость конденсаторов фильтра за 1000мкФ (кстати не вижу их на фото у автора), при таком анодном напряжении это вызовет скачок тока при включении, неблагоприятный для диодного моста — это раз. Если подать анодное на еще холодные лампы это приведет к деградации катодов и уменьшению срока службы — это два. Вместо SA2 можно поставить простенький таймер с реле, например на TL431 и запитать от напряжения накала. Секунд 20-30 на прогрев хватит.
P.S. Делал на заказ аппарат (2х22Вт): img.radiokot.ru/files/444/ffqsilyls.jpg — при сравнении оставил очень далеко позади имевшиеся для сравнения «каменные» усилители ценой в пару-тройку килобаксов, но и себестоимость у него вышла нехилой. А вот на аппаратах из ТВ-деталей можно «прочувствовать» что такое ламповый звук, но придется мириться с узким частотным диапазоном и излишней «теплой» окраской звука (впрочем многим нравится).
Да именно 14 лампы в Губина они и на фотках ! Спасибо за советы! Усилок на заказ у Вас очень красивый получился !
Еще добавлю: в губинской схеме нет разделительного конденсатора между лампами: musicangel.ru/mess119.htm
Ну и ко всему прочему: все электролиты непомешает зашунтировать пленочными конденсаторами 0,1-1мкФ на соответствующее напряжение. Особенно а катодах.
В 1987 году читал статью в «Юном Технике».Для дискотеки в Калифорнии решили забацать ламповый усилок.Типа звук лучше(без фона) и колонки надо было расшевелить.Фраза меня убила.Электро-механический привод мембраны.Так вот.Оказалось, что ламповые триоды только в Совке и продолжали производить.Закупили у нас!
теплый ламповый звук)))
Имхо хламье, лучше на нормальных МС собрать и поставить туда лампы с включенным накалом, для красоты, раз уж так хочется лампы)
Тут дело конечно вкуса наверно ) До этого собирал по схеме Губина на трёх лампах это был так сказать пробный заход (нада же с чегото начинать) делал его для компа ( фотки докладываю ) то хочу сказать что разница в звуке огромная даже на этих телевизионных трансах (ТВЗ 1-9) и 14 лампах Подкулючал его к S-50 так он их легко раскачивал при своих пару ваттах для комфортного прослушивания ) Так что иду от простого к сложному на очереди 6П3С ))
Не слушай никого. Конкретно про эту схему ничего сказать не могу, но ламповый звук отличается от каменного как заезженные кассеты от СД.
Много лет назад попробовал подключить старенькую Sony PS1 к советскому черно-белому ламповому ящику и поставил CD — я был в шоке от чистоты, мягкости звучания. Запомнил этот звук навсегда. Тоже буду делать ламповый усилитель для себя, но мощностью ватт так до 35 (нашими, не RMS).
Не все могут ощутить разницу между мп3 и флаком, а если и поймут, то не принципиально. Мне тоже по большому счету, но иногда хочется послушать красивую музыку =))
Да да, конечно, винил тоже рвет и флак и все на свете. Сказки все это и фетиш. Не более. Безусловно, можно сделать отличнейший усилок на лампах, только к сожалению не на деталях из телека, а гораздо дороже.
Если мириться с неудобством, ценой, дефицитом винила, то конечно он вне конкуренции. Сказки и фетиш… если слушать через мобилку и компьютерные брякалки (да хоть и центр) — то конечно.
Хороший звук дадут только все меры вместе, начиная с источника (качество записи), воспроизводящей аппаратуры (кстати, есть и звуковые карты с ламповыми трактами), соединительных кабелей, предусилителя, УМ и конечно самой акустики. Вот тогда увидишь разницу между mp3, CD, DVD, BD и винилом.
Аналогично практически бесполезно ставить толстый выпуск или чип-тюнинг или менять впуск на более производительный по-отдельности. Максимальный эффект будет от всех мер сразу. По-отдельности не эффективно. Но это сильно на гурмана т.к. гемморно и дорого.
И да, конечно не сделать Hi-End ламповик на лампах совкового гроба))) Об этом нет речи. Но даже простой ламповик на доступных деталях будет звучать намного лучше очень многих каменных собратьев. Звук «лампы» и «камня» различны на столько-же, на сколько отличаются огонь и камень)
Не хочу никого обидеть, но похоже нужно поменьше читать журналов про хайэнды, соединительные проводочки и прочую лабуду и побольше тех. литературы. Для начала стоит поинтересоваться какая полоса частот при записи у винила и отношение С/Ш. Ну и сам способ извлечения звука, тоже должен вызывать недоумение в наше время.
А вообще конечно это все холивар.
Да я как-раз не из обидчивых. Вот не поверишь, ни одного журнала про хайэнды не читал)) а читал больше технической литературы как-раз, но не акустической наклонности правда)
Себе буду делать ламповик к доброй акустике и гнать флак. Винил — это не мое. Винилом у меня батя убивается — старый металлюга))
Да, согласен про холивар) кесарю — кесарево)) я услышал, мне понравилось, решил себе тогда, что рано или поздно будет у меня ламповик. А сейчас средней паршивости кинотеатр — хватает на мп3 и СД до изжоги.
Без машины
Ghostgkd777
Не слушай никого. Конкретно про эту схему ничего сказать не могу, но ламповый звук отличается от каменного как заезженные кассеты от СД.
Много лет назад попробовал подключить старенькую Sony PS1 к советскому черно-белому ламповому ящику и поставил CD — я был в шоке от чистоты, мягкости звучания. Запомнил этот звук навсегда. Тоже буду делать ламповый усилитель для себя, но мощностью ватт так до 35 (нашими, не RMS).
Не все могут ощутить разницу между мп3 и флаком, а если и поймут, то не принципиально. Мне тоже по большому счету, но иногда хочется послушать красивую музыку =))
35 ватт, это не хило. А не лучше идти путем повышения чувствительности АС
Да, тут от акустики плясать надо. Пока лишь S-90, но и строить ламповик собрался не сейчас и даже не в ближайший год-два)
Ghostgkd777
Не слушай никого. Конкретно про эту схему ничего сказать не могу, но ламповый звук отличается от каменного как заезженные кассеты от СД.
Много лет назад попробовал подключить старенькую Sony PS1 к советскому черно-белому ламповому ящику и поставил CD — я был в шоке от чистоты, мягкости звучания. Запомнил этот звук навсегда. Тоже буду делать ламповый усилитель для себя, но мощностью ватт так до 35 (нашими, не RMS).
Не все могут ощутить разницу между мп3 и флаком, а если и поймут, то не принципиально. Мне тоже по большому счету, но иногда хочется послушать красивую музыку =))
Тоже был телек лампово-полупроводниковый. усилок на лампе, динамик широкополосник, звук сказка!
Имхо хламье, лучше на нормальных МС собрать и поставить туда лампы с включенным накалом, для красоты, раз уж так хочется лампы)
Источник: www.drive2.ru
Ламповый усилитель из старых телевизоров
Всем привет.
Появилась идея следующего характера.
На чердаке есть старые ламповые телевизоры («Березка 1»; «Весна 308»; «Горизонт 204»; «Кварц 303»), все они до последнего момента работали.
Просматривал мануалы, по отдельности мощность усилков небольшая.
Что то можно сделать из того хлама??
Хочется конечно что то двухканальное, на 25 -35 ватт.
Компания MORNSUN производит популярные микросхемы, которые всегда доступны со склада КОМПЭЛ: изолированные и неизолированные преобразователи интерфейсов, изоляторы сигналов, преобразователи напряжения и драйверы для построения изолированных вторичных источников питания. Отличные характеристики делают микросхемы конкурентоспособными и востребованными: преобразователи интерфейсов выдают высокие значения входного сопротивления и скорости передачи данных; преобразователи напряжения отличаются малыми габаритами, относительно простой схемотехникой и высоким КПД.
Регистрация: 01.05.2013
Сообщений: 3,556
Репутация: 494
Всем привет.
Появилась идея следующего характера.
На чердаке есть старые ламповые телевизоры («Березка 1»; «Весна 308»; «Горизонт 204»; «Кварц 303»), все они до последнего момента работали.
Просматривал мануалы, по отдельности мощность усилков небольшая.
Что то можно сделать из того хлама??
Хочется конечно что то двухканальное, на 25 -35 ватт.
По законам бывшей Украины — вещь возрастом свыше 50 лет — является исторической ценностью государства .
Потерьпите , пока этот хлам станет музейными экспанатами .
Как то наткнулся на цену приёмника времён великой отечественной войны — впечатляет !
Дело в том, что батарейки Duracell всегда были самыми дорогими, но их первенство в качестве вызывает сомнение. В основном люди покупали их стандартные батарейки, но они не знали про существование альтернатив по меньшей стоимости при большей ёмкости. В качестве примера можно привести продукцию бренда PowerFlash производства крупной китайской компании Shandong Huatai New Energy Battery Co., Ltd. О технических характеристиках, а также кросс-референсе этих батареек с другими брендами, в том числе Duracell, подробно рассказано в статье с сравнительным тестом.
Регистрация: 27.10.2012
Сообщений: 3,305
Репутация: 874
Выходная лампа строчной развёртки 6П44С (по-моему). Двухтактный каскад на них даст около 18 вт. На 4 лампах — 36 вт.
Последний раз редактировалось vishz; 10.12.2014 в 01:18 .
garald.lloyd
garald.lloyd
Регистрация: 28.04.2013
Сообщений: 230
Репутация: 33
Всем привет.
Что то можно сделать из того хлама??
сдать в утиль отдельно чермет, отдельно цветмет, отдельно драгметаллы.
на вырученные деньги купить задуманное
Регистрация: 01.05.2013
Сообщений: 3,556
Репутация: 494
Выходная лампа строчной развёртки 6П44С (по-моему). Двухтактный каскад на них даст около 18 вт. На 4 лампах — 36 вт.
В «Кварце» вообще стоит 6П13с , в остальных в основном 6П36С .
Регистрация: 18.02.2012
Адрес: Украина, Киев
Сообщений: 22
Репутация: 10
Выходная лампа строчной развёртки 6П44С (по-моему). Двухтактный каскад на них даст около 18 вт. На 4 лампах — 36 вт.
Было бы неплохо. только как их сделать? Ну типа с «0» все начинать или же готовые блоки через включение чепочкой? Чтоб с «0» делать все -недостаточно навыков и знаний(
Регистрация: 27.10.2012
Сообщений: 3,305
Репутация: 874
Цепочкой не выйдет. Если знаний/навыков недостаточно, то два пути.
1. С помощью литературы/интернета/форума, обновив школьные знания физики, хотя бы в общих чертах понять работу собираемого устройства.
2. Отказаться от идеи.
antmakarov
antmakarov
Регистрация: 23.11.2010
Сообщений: 17
Репутация: 14
Не надо ни каких утилей, если я не ошибаюсь у этих телевизоров выходной усилитель на отдельной платке стоит. На этой платке располагается сам усилитель, УПЧ и ЧМ детектор. Платки я видел двух типов, с транзисторами в предварительных каскадах или целиком на лампах. Вам надо выбрать две одинаковых платки, два одинаковых трансформатора ТВЗ.
Далее отпаиваете конденсатор с выхода детектора, он там стоит маленького номинала, басов с ним не будет совсем, и отключаете питание с УПЧ. В итоге получаете неплохой однотактный усилитель мощностью 2Вт. Этой мощности вполне достаточно чтобы комфортно слушать хорошую музыку. В дальнейшем можно поэкспериментировать с данной схемой, например убрать оттуда транзисторы и на одной сдвоенной лампе сделать предварительный каскад. Схем в интернете полно.
Дерзайте.
Регистрация: 10.07.2009
Сообщений: 36
Репутация: 13
Почему только УНЧ ? Особого качества всеравно не будет .Как вариант — приемник.Только «. хотя бы в общих чертах понять работу собираемого устройства. «
