Какие самоделки из пультов от телевизора вам знакомы ? Моргалки — когда вместо ИК светодиода в пульт впаивают обычный светодиод. Пищалки — когда на место того же ИК диода впаивают наушник или динамик. Хрюкалки — когда вместо фабричного динамика используют самодельный.
Ну еще пультом раскачивают Мосфеты и типа делают Повышающий преобразователь на трансформаторе.
Вот радиопередатчик и то интереснее чем вся эта дребедень, но Радио передатчик я уже демонстрировал и показывал и рассказывал — теперь дело за более практичной самоделкой которую исполнить из пульта ДУ от телевизора довольно просто, если догадаешься!
Я сделал Звуковой и Громкий усилитель, звучит он довольно качественно и смотрится экзотично
Пульт телевизора играет музыку
Схема усилителя простенькая — Транзистор + резистор + конденсатор, ну разумеется без батареек не обойтись, но можно даже использовать сами батарейки пульта!
Получилось совсем неплохо и довольно оригинально.
Разумеется это простой усилитель класса А работающий от 3х вольт, но, тем не менее его громкость превосходит покупные образцы миниатюрных усилителей.
УСИЛИТЕЛЬ из ПУЛЬТА ДУ от ТЕЛЕВИЗОРА
Подойдет практически любой пульт в котором на ИК светодиод питание подается через транзистор. Так что дерзайте и у вас обязательно получится!
Ранее я показал Радиопередатчик из пульта ТВ
Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.
Источник: dzen.ru
Усилитель мощности звука для компьютера из старого ТВ
Самодельный усилитель звука для компьютера, который я сделал из старого телевизора.
Попала в руки микросхема от телевизора. Лежит давно, решил пустить в дело. Нашел схему в интернете. Неплохая стерео конструкция получится, я так думаю.

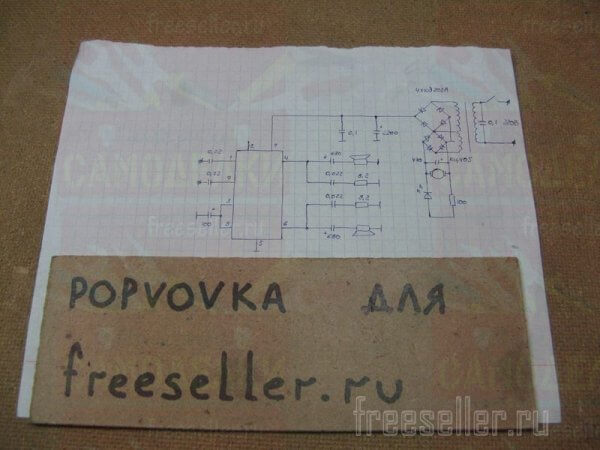

Зарисовал схему, питание однополярное.

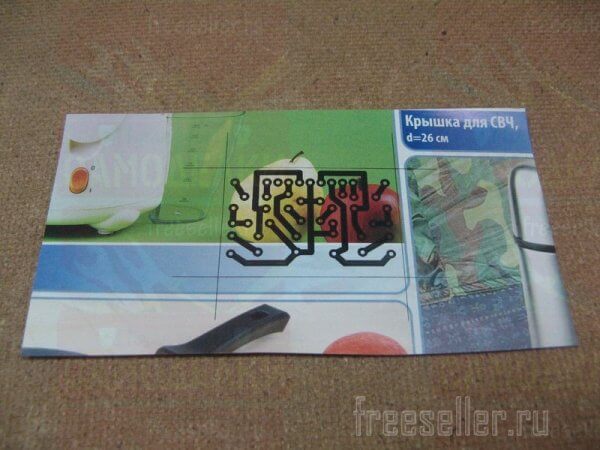

Распечатал заготовку платы.

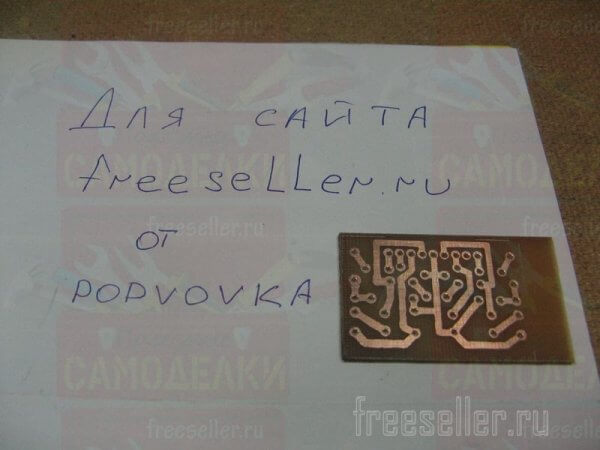

По методу ЛУТ сделал плату. Просверлил все отверстия.
Комплектующие
- микросхема TDA2616;
- диоды;
- электролитический конденсатор;
- трансформатор;
- корпус для всей конструкции.
Сборка

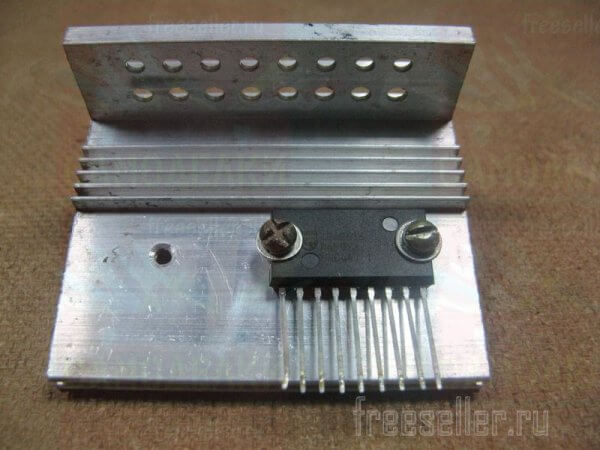

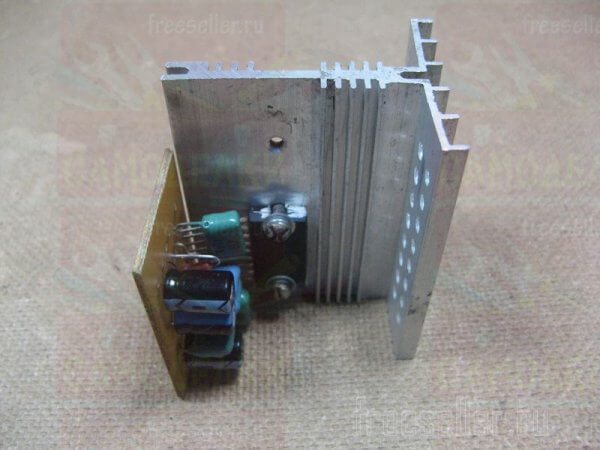

Микросхему установил на радиатор. Небольшой, но думаю хватит. Радиатор от компьютерного блока питания. Еще нужно учесть, что будет охлаждение вентилятором.

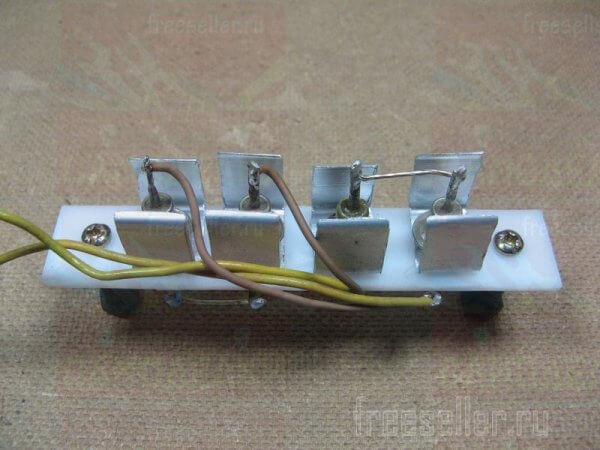

Склепал диодный мост их стареньких диодов. Диоды у меня КД202А. Установил небольшие радиаторы.

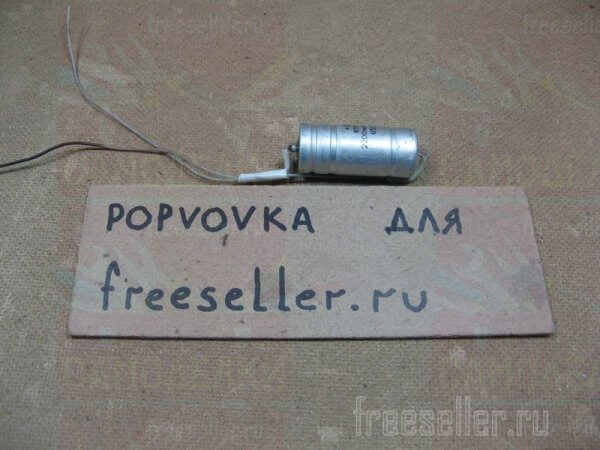

Электролитический конденсатор на 2200 мкф. Максимальное напряжение 63 вольта. Применил какой был. Я вообще стараюсь собирать из того, что есть.

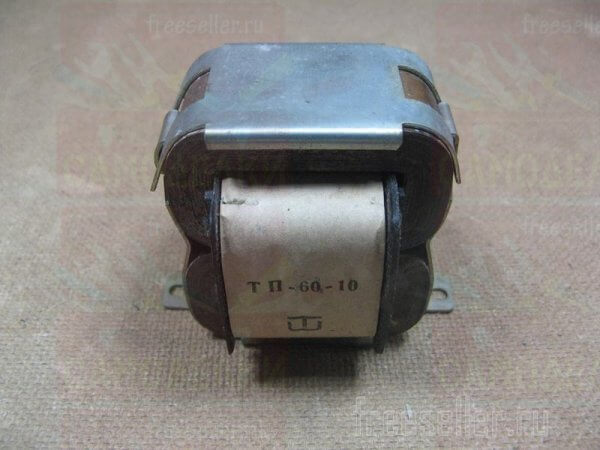

Попался трансформатор, от старой техники. Выходное напряжение 25 вольт, с отводом от 5 вольт. Питать усилитель буду от 20-ти вольтовой обмотки, на 5 вольт подключил вентилятор.

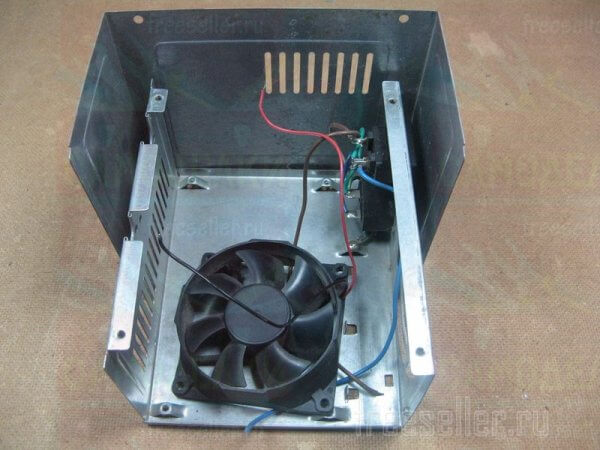

Корпус от старого компьютерного блока питания. Вентилятор уже имеется, он на 12 вольт. Питать его буду пониженным, поэтому он работает практически бесшумно.
Распаял поле платы. Получилось компактно.

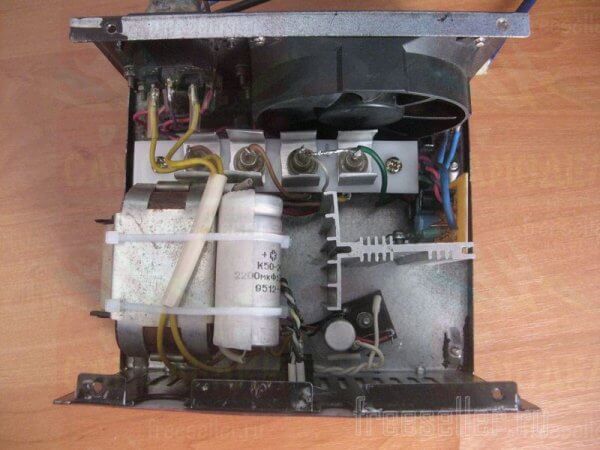

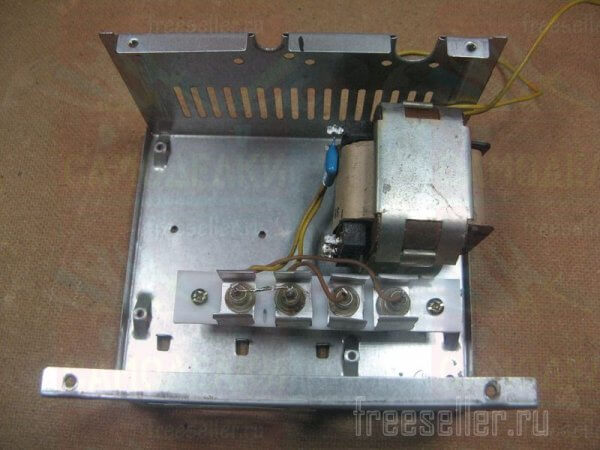

Устанавливаю трансформатор. Распаиваю диодный мост.

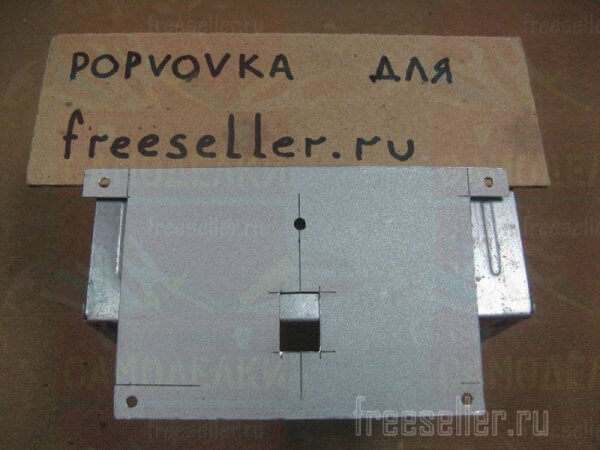

Передняя панель с минимумом элементов. Вырезал окошко под выключатель. Просверлил отверстие под светодиод.
Установил дополнительный диодный мост с конденсатором. От него буду питать вентилятор и светодиод. Распаял сетевые провода через выключатель.

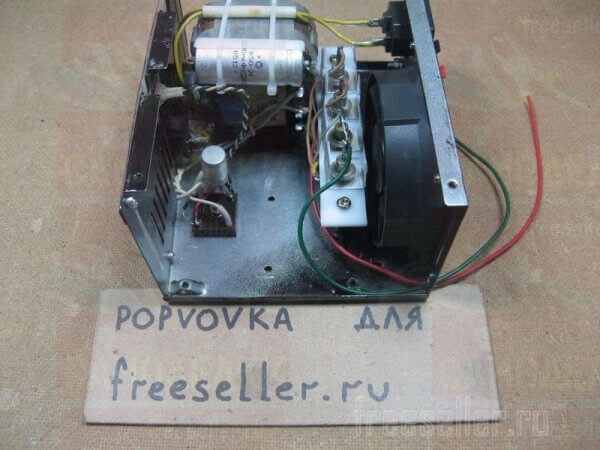

Устанавливаю плату усилителя. Соединяю все провода. Вход будет с разъемом на 3.5 мм. На конечном варианте будет видно.

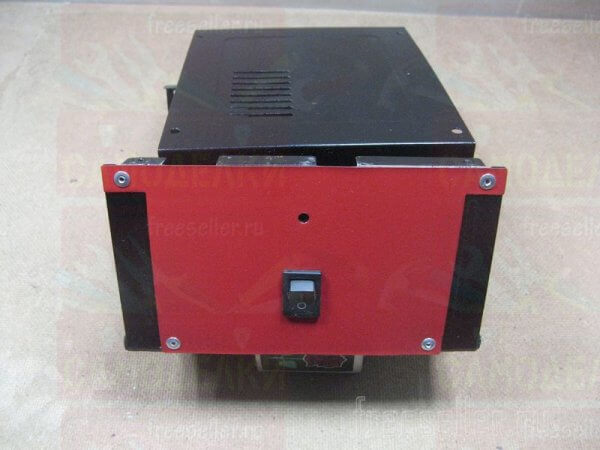

Корпус покрасил в черный цвет. Панель решил покрасить в другой цвет. Все высохло и приклепал ее заклепками.

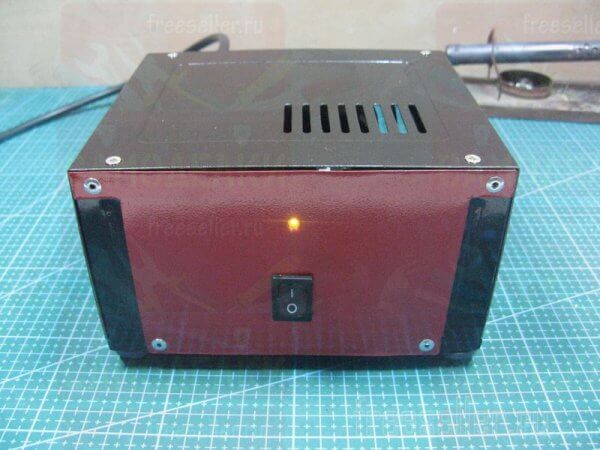

Закрытый выглядит вполне отлично.

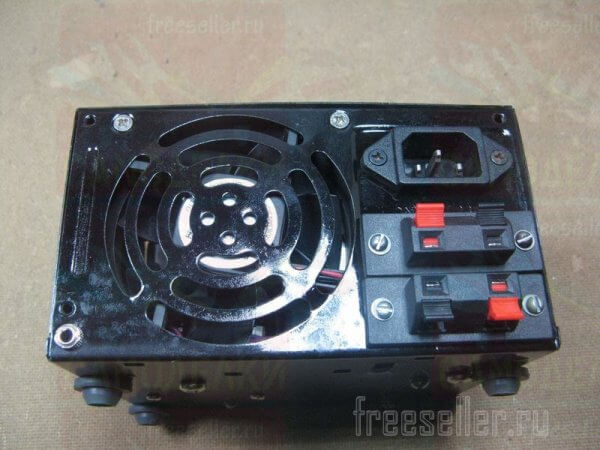

Задняя часть
Соединил экранированным проводом. Так же нашел крышечки от лекарства. Установил их как ножки. Они мягкие и не елозят по столу, не оставляют следов.
Вот такой усилитель я собрал. Работает на колонки S30. Регулировки громкости нет. Подключается к компьютеру, а там есть регулировка громкости.
Полное видео по переделке
Источник: freeseller.ru
