Усилитель своими руками
Усилитель делал 3 года назад, для просмотра телевизора с более комфортным звуком.
За основу были взяты две микросхемы TDA 7293, кажется. Принципиальную схему можно легко найти в сети.
Трансформатор и радиатор взял от старого музыкального центра.
Питание подается с трансформатора на два диодных моста, а затем на сглаживающие пульсации конденсаторы
4700мкф * 50в, по 4шт на каждый канал.
Схема типичная, в особом пояснении не нуждается.
Корпус делал из 5мм ПВХ пластика, купленного в рекламной мастерской.

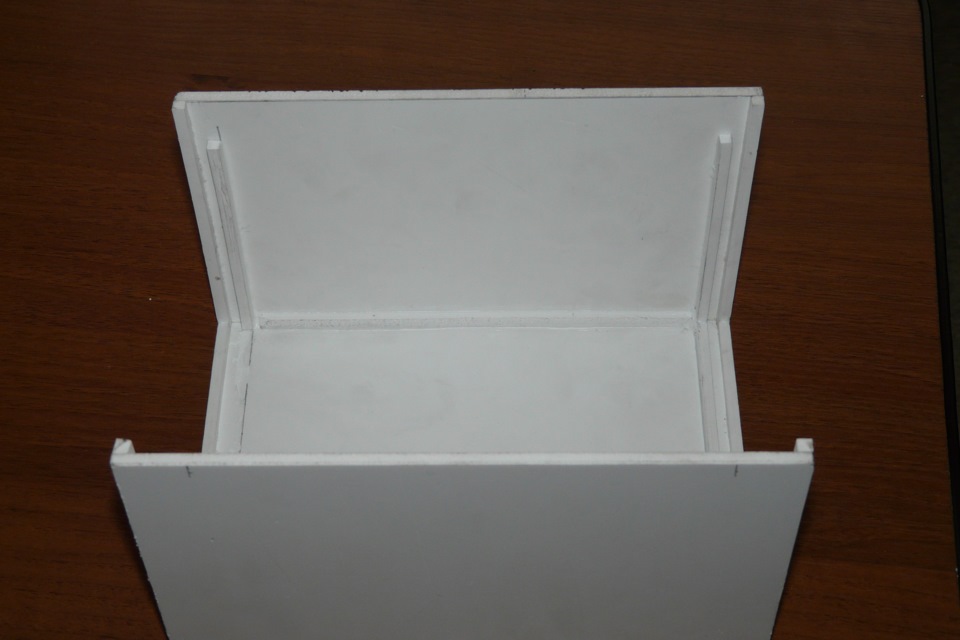

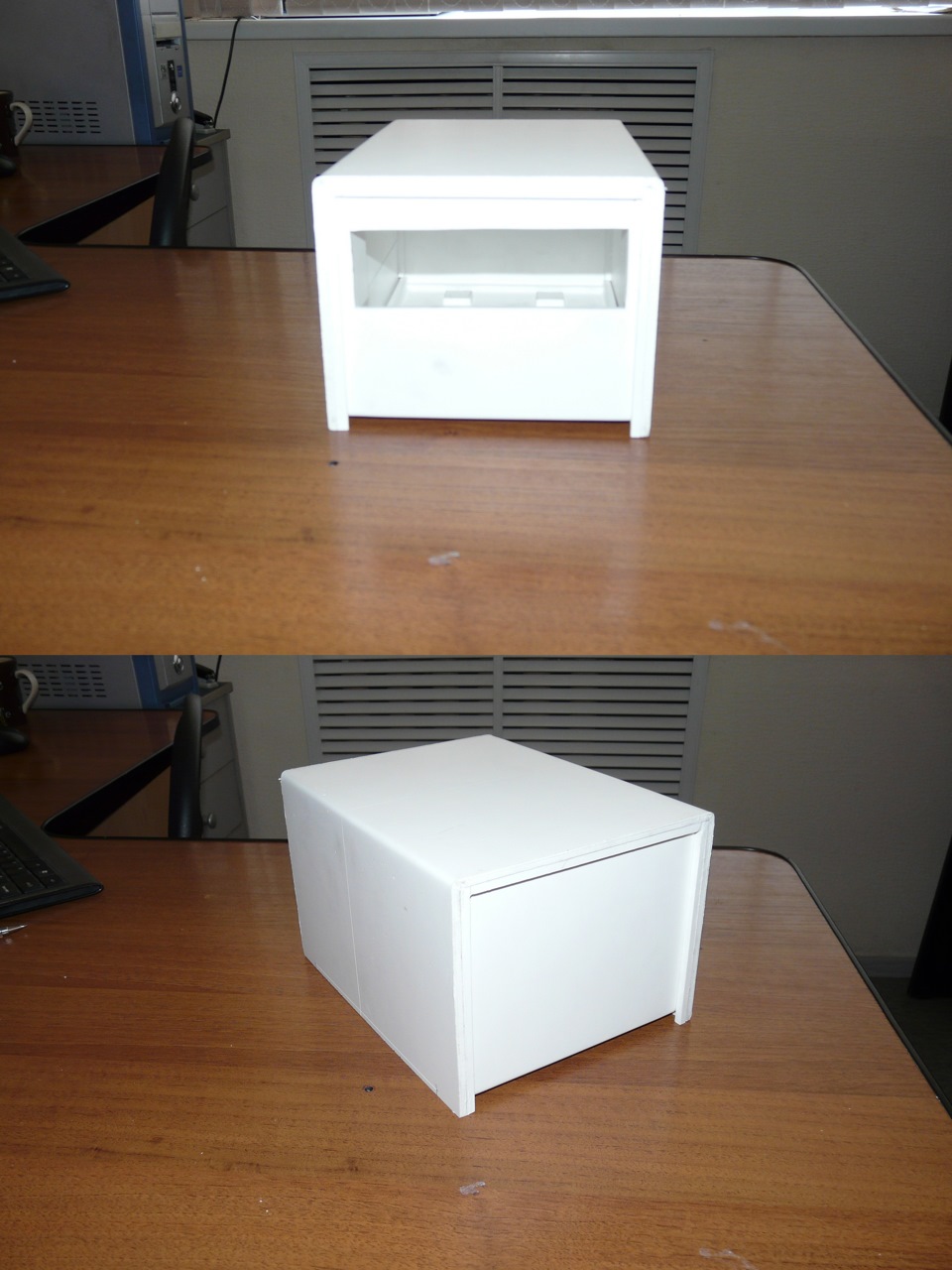

Корпус состоит из двух частей: крышка с боковыми стенками и дно, с передней и задней стенкой.
В местах сгиба пластика, канцелярским ножом делал бороздку и с помощью фена от паяльной станции нагревал бороздку, сгибая под нужным углом.
Всё клеил на цианакрилатный клей.

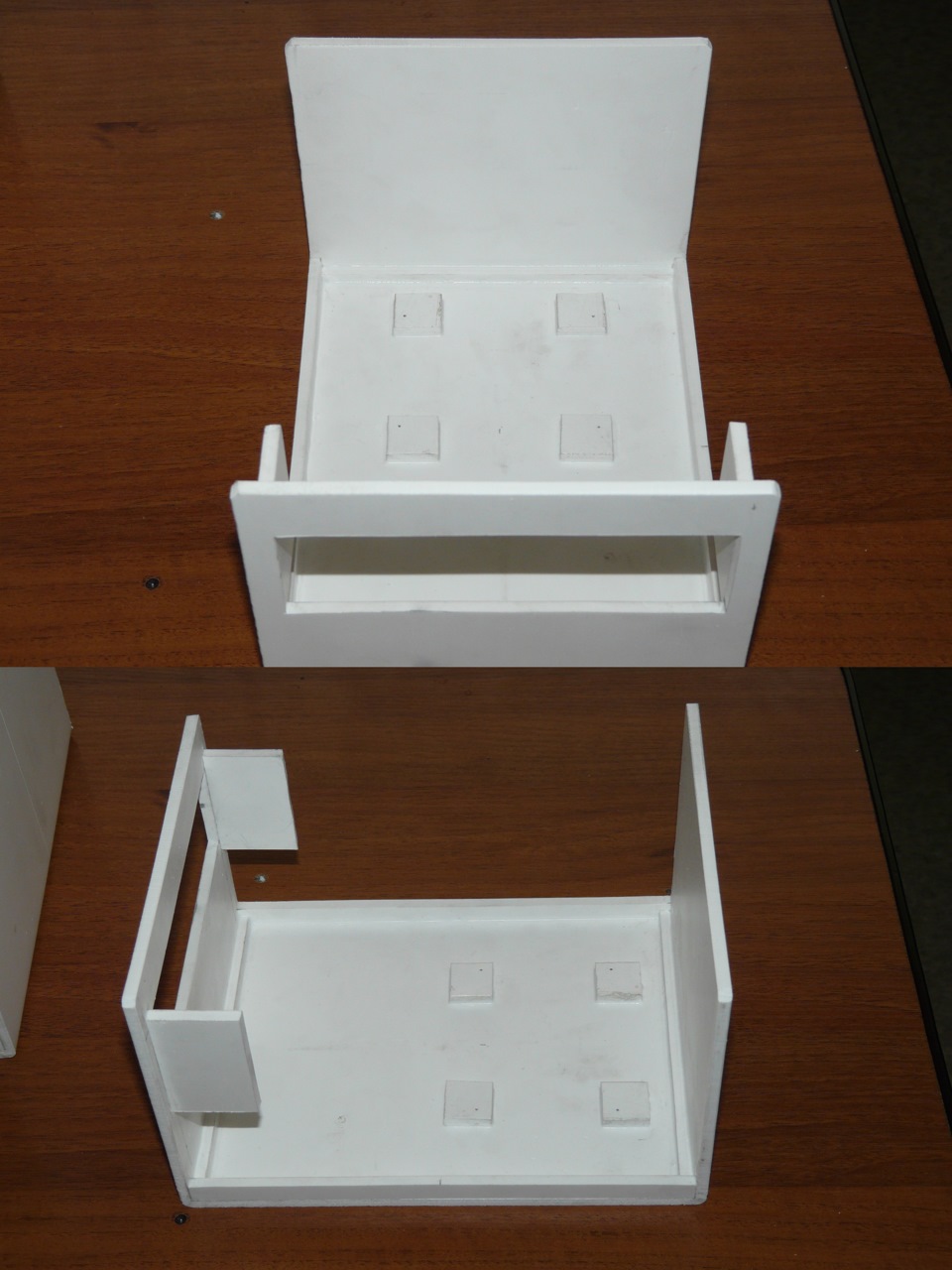

Из пластика сделал пятаки для установки трансформатора и вырезал отверстие под радиатор.
На крышке приклеил полоски пластика, чтоб она четко соединялась с нижней частью корпуса.
В центре поставил большой регулятор громкости и такую же большую кнопку включения питания с подсветкой.

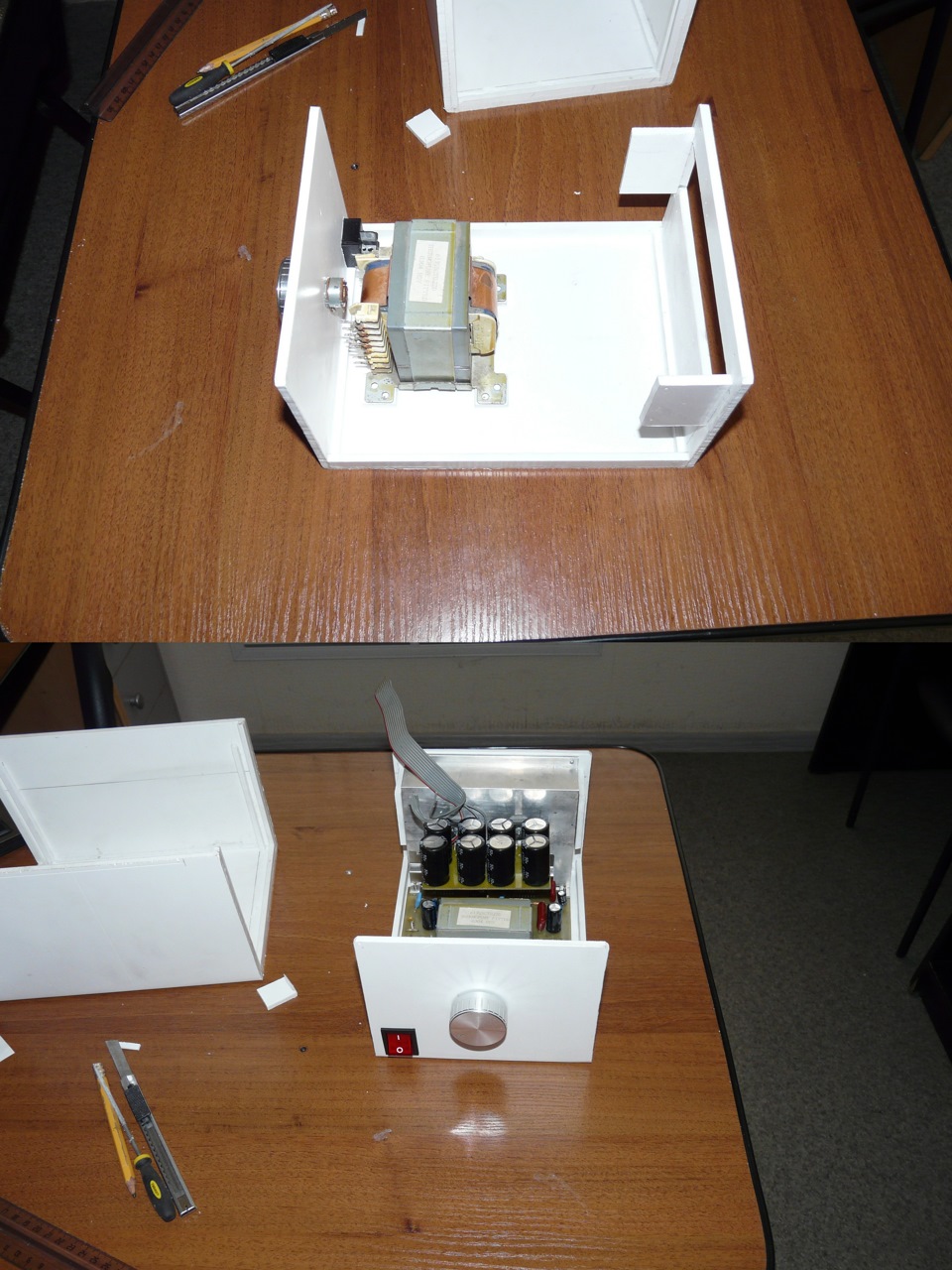

Запихал всё внутрь. Вроде нормально.
На задней стенке установил разъем питания, 2 тюльпана на колонки и стерео вход Jack 6.3 мм.
Сняв всё с корпуса, зашкурил его наждачкой под струей холодной воды.
После, купил спрей-грунтовку для пластика и черную краску. Красил зимой, в гараже. Ничего хорошего из этого не вышло. После покраски, понял, что баллончик краски за 100 рублей — полное …но

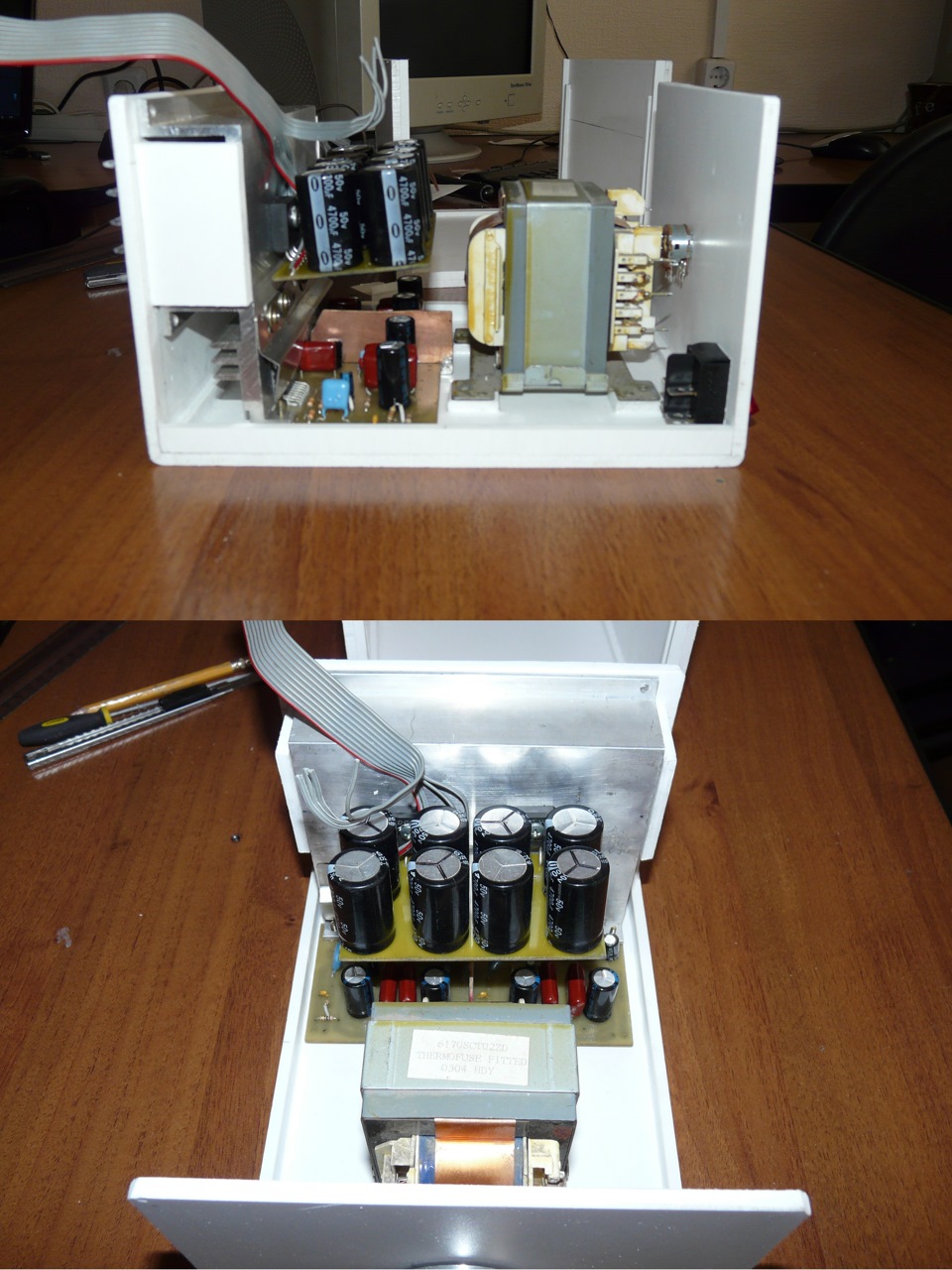

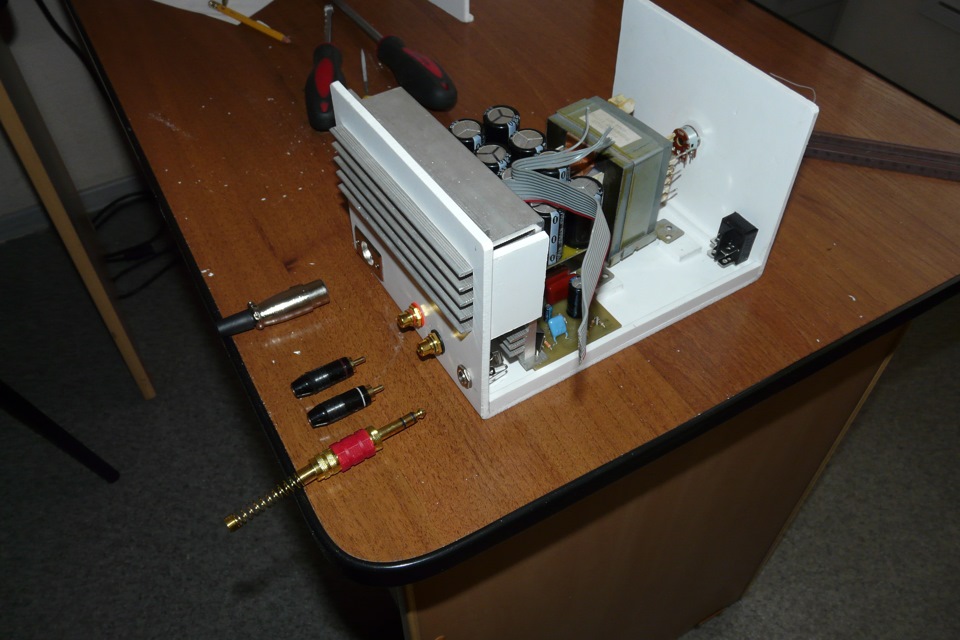

Диодные мосты и микросхемы, через термопасту прикручены к радиатору. Провод питания от трансформатора сделал в виде косы. Размеры железа трансформатора 80*67*43 мм, сердечник 22*43 мм.
В процессе эксплуатации усилителя, возникла необходимость в функции одновременного включения и выключения его с телевизором.

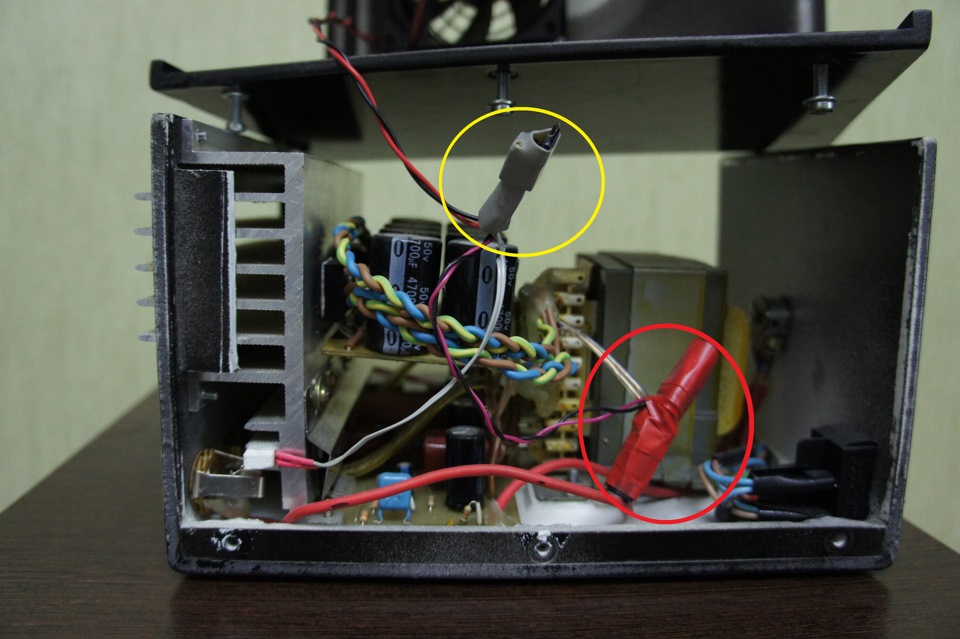

Для этого было куплено реле на 5 вольт(обведено желтым), которое подключил параллельно кнопки вкл питания. Обмотку реле подключил к разъему, который установил на заднюю стенку корпуса. Сделал провод, который подключается к телевизору через USB штекер. При включении телевизора, он подает напряжение 5в на все свои USB разъемы, в следствии чего срабатывает реле и включается усилитель.
Эксплуатация усилителя выявила ещё один недостаток. Это нагрев радиатора при большой громкости. Проблему устранил с помощью установки кулера от компьютера. Была собрана простая схема (обведено желтым) для регулировки оборотов кулера в зависимости от температуры радиатора. Схема питается отдельно, через свой диодный мостик с конденсатором (обведено красным).
Набросок схемы. Терморезистор 10 Ком, подстроечный 10 Ком, конденсатор 47 мкф*16в, полевой транзистор IRFZ44N, можно и другой.
Кулер установил на крышке корпуса. При включении усилителя, вентилятор не крутится и только при увеличении температуры, он начинает медленно вращаться, увеличивая обороты пропорционально повышении температуры радиатора.
Попадая в усилитель, воздух выходит между ребер радиатора, хорошо охлаждая его даже при низком потоке.

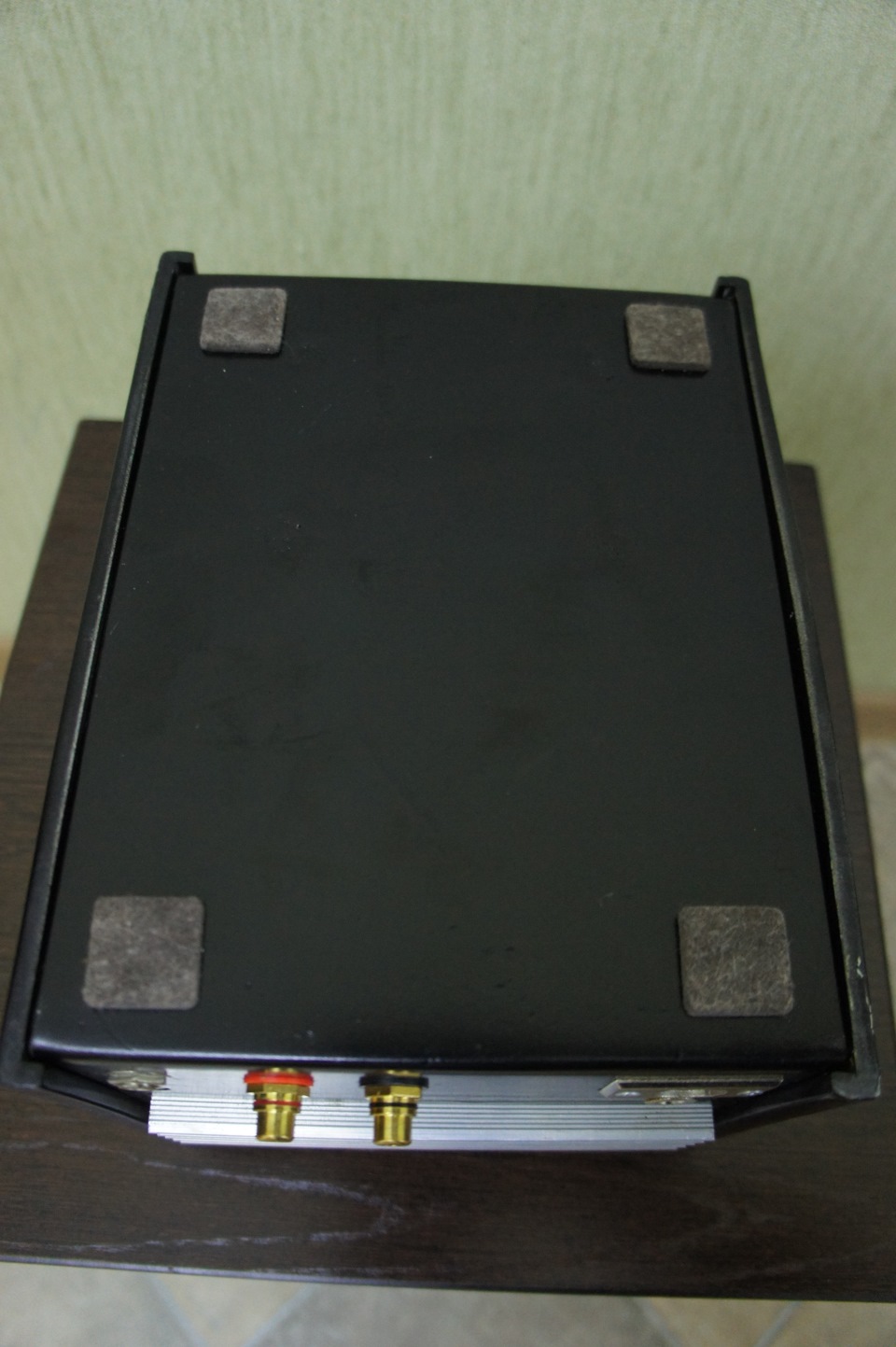

Ножки сделал из фетровых пятачков (продаются в стройматериалах).
Кулер закрыл декоративной решеткой.
Общий вес усилителя вышел 3417г.
10 декабря 2015
Поделиться:
Класс.
3 совета
1. Поставь диод паралельно реле, а то у них большой обратный ток идет, может и спалить порт телика.
2. Кулер ты поставил наоборот, заморочишься гряз оттуда доставать. Сделай чтоб дул на ружу как почти в любой технике.
3. Не жалей лишние 50-100 мА и сделай подсветку радиатора )))) Если достанешь кулер из прозрачного пластика, можешь с 4 сторон диоды забабахать и будет тебе лазерное шоу в лопостях.
Если делать кулер на выпуск, то пыль всеравно будет попадать внутрь, только с другой стороны. Да и всасываемый воздух будет горячим от радиаторов.
и на сколько сильно греется усилок?
с вентилятором вообще не греется
Я просто сам рекламщик и работаю с ПВХ. Если бы сильно грелось, то этот материал не лучший для корпуса. Ну если не греется, тогда норм. Руки прямые у тебя, и рекламу мог бы делать не плохо судя по качеству склеенного корпуса 😉
Без машины
Чем отличается TDA7293V ?
В HS ножки вниз загнуты, а в V прямо.
Без машины
Вроде да. Сами в сети поищите
Без машины
Хорошо было бы еще транформатор экранировать, наводки могут быть, очень близко плата.
Если присмотреться, то видно, что обмотка трансформатора экранирована.
ну да немного видно, но я бы закрыл его коробочкой все таки 🙂
Кнопку включения бы сзаду. а спереди диод
Немного похоже на сейф)
Но получилось круто
Про ЮСБ тоже такая идея витала в голове, пока не осуществил.
Спасибо за идею синхронизации включения питания от разъёма USB, а то сам уже год голову ломал над этой проблеммой.
Без машины
Трансформатор чахленький, можно и мощней поставить)
А так все отлично!
Размеры железа трансформатора 80*67*43, сердечник 22*43 совсем не чахленький.
Зачетная работа!Со вспененным ПВХ можно всякие полезные вещицы делать.Парни, а кто подскажет, может есть схема усилка для пассивной системы 5.1.А то коллега подогнал саб и 5 колонок от сгоревшей системы домашнего кинотеатра Akai DV-R4000SS.Есть огромное желание подключить их к своему BBK DV522S, но нужен усилок.А они по цене кусаются, даже б/у.Возможно ли самому реализовать такой проект?А то облазил инет, ничего толкового не нашел.Спасибо.Если что, писать в личку.
Говорила мне мама. Молодец, полезно!
Я езжу на Chevrolet Evanda
обмотку реле зашунтировать бы диодом, чтобы не погорело чего в телевизоре при отключении
Хорошо когда с электрикой дружба и руки откуда надо растут! Молодец!
Очень качественно получилось, не скажешь, что самоделка.
Почему кулер так расположили, а не как на компьютерных радиаторах — чтобы обдувал непосредственно радиатор?
Так он внутри корпуса, не мешается. Воздух и так обдувает радиатор, когда выходит из корпуса между ребер.
Отлично вышло!
Как звучание?
Очень, очень не дурственно! Молодец! Много идей для творчества подкинул. А на что звучит усилитель? Наверное то же что то необычное?
Прямо старыми добрыми временами пахнуло! «Радио», «В помощь радиолюбителю» и т. д. Эх…
Делал подобный усилок, причем два раза. корпус делал из двух коробок из под компьютерного БП. транс от ЧБ телевизора перематывал ТВС-220 вроде. в нижнем корбе находится транс, сетевой тумблер и на задней панели под орг стеклом разъем 220, вх и вых. а в верхнем корпусе кондеры, диодный мост, регулятор громкости, и на задней стенке на плате 30х75 два канала УНЧ на 7294. Передняя панель из оргстекла, под стеклом на бумаге все подписано. и сверху для удобства транспортировки мебельная ручка.
точно. Трансформатор Сетевой.
Эти TDA-шки довольно мощные, чтобы сильно греться на средней мощности (вряд ли Вы смотрите телевизор в сопровождении S-90, орущих на всю мощь). Греются они из-за помех сверхнизкой и высокой частоты. На слух не воспринимаются, а усилок — «кипит», при этом, могут возникать искажения в звуковом диапазоне частот из-за перегрузки усилителя. Вопрос в значительной степени решается установкой простейших R-C фильров на входе (хотя бы первого порядка), срезающих частоты ниже 20-30 Гц и выше 25 кГц. Высокая частота запросто может проникать через тот же USB по питанию от БП телевизора, не говоря уже о прямом излучении (Ваш усилитель сам не экранирован, а уровень излучения помех от БП порою не малый).
Еще, как вариант, — ферритовые кольца на провода. Лучше, конечно, и то и другое.
У меня 4 TDA7350 — две идут на CЧ и мид-бас (в мост), одна на ВЧ (в режиме стерео), четвертую пришлось пока отключить в резерв (схема усилка многократно переделывалась) и одна TDA7293 — на саб.
Сначала так же был внедрен 12 сантиметровый кулер с терморегулятором для обдува всего этого «счастья», даже, на малой громкости. После установки фильтров вентилятор больше не пригодился.
Кстати, точно так же ленился бегать к усилку включать и выключать, потому решение с релюшкой у меня аналогично осуществлено))).
P.S. В схеме по ссылке VitaliyHTC как раз эти фильтры и указаны, частоты только расчетом проверить надо на всякий случай.
