Мы много раз говорили о различных компонентах, составляющих систему аналогового видеонаблюдения, но неоднократно пропускали из виду младшего брата, без участия которого не состоялась бы не одна такая система. Речь пойдет о BNC разъемах, специальном коннекторе, позволяющим объединять коаксиальные кабеля с видеокамерой и видеорегистратором.
Принцип работы
BNC разъем, обладающий волновым сопротивлением в 75 ОМ активно используется для передачи видеосигнала от видеокамеры по коаксиальному кабелю к коннектору BNC “Розетка или Мама” видеорегистратора.
ПОДКЛЮЧЕНИЕ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ К МОНИТОРУ,ТЕЛЕВИЗОРУ!!!
Внешняя часть разъема имеет небольшие пазы, благодаря которым коннектор, проходя небольшие выемки BNC розетки надежно крепится, при этом центральный стержень входит в гнездо розетки. Фиксацию разъема в гнезде обеспечивает небольшой поворот по часовой стрелке.
Виды и типы монтажа BNC разъемов.
По типу крепления коаксиального кабеля BNC разъемы бывают:
- Под винт
- С клеммной колодкой
- Под обжим (компрессионные)
- Под пайку
- Накручивающийся
BNC разъем под винт
BNC коннектор под винт – фиксирует центральную жилу коаксиального кабеля при помощи винта, а оплетка зажимается в специальном держателе. Важно: Оплетка и центральная жила не должны соприкасаться.
На видео: Установка BNC разъема под винт
BNC разъем c клеммной колодкой
Разъем с клеммной колодкой обладает простотой использования, монтировать такой коннектор крайне легко, оплетка вставляется в минус, а центральная жила в +. Единственным недостатком такого разъема считается отсутствие пружины-держателя, который не позволяет разбалтоваться кабелю. По этой причине разумно устанавливать такие переходники на стороне видеокамеры в распределительной коробке. На стороне видеорегистратора такой разъем долго не проживет, проверенно годами.
Компрессионные BNC разъемы под обжим
Разъем под обжим один из самых надежных методов соединения с коаксиальным кабелем, центральная жила кабеля помещается в сердечник из латуни, а сверху кабеля одевается обжимной колпачок, все это совмещается с корпусом коннектора и обжимается специальным инструментом.
На видео: Как обжать компрессионный разъем
BNC под пайку
BNC под пайку, как компрессионные разъемы крайне надежные. По конструкции они напоминают коннекторы под винт, но центральная жила припаивается к сердечнику. Оплетку можно просто зажать или припаять, раз уж в руках пояльник. Одним из минусов таких разъемов – неудобство монтажа на высоте, если компрессионные соединители еще можно изловчиться да бы обжать кабель, то с пояльником на высоте это вряд ли удастся.
Накручивающийся BNC коннектор.
Такой разъем применим для телевизионного кабеля RG-6, так как только его жесткость и толщина центральной жилы позволяет закрепить коннектор. Соединение получается достаточно надежным, устойчивым к разбалтыванию.
Кабель для BNC разъема
Для BNC разъема подходит любой коаксиальный кабель типа RG-6. Для удобства монтажа на короткие дистанции рациональнее использовать комбинированные КВК кабели. Такой кабель обладает не только коаксиальной жилой с оплеткой, но и несет в себе две жилы питания, что существенно упрощает монтаж видеокамеры, так как сигнал и питание передается по одному кабелю
КВК 2 х 0.5
Такой провод самый дешевый из комбинированных кабелей, он несет в себе питающие жилы сечением 0,5 мм, центральная жила должна иметь толщину РК-75, что на практике далеко не так. С квк- 2х0,5 вообще частенько обманывают, то жилы питания 0,3, то центральная толщиной с волосинку. Недостатком кабеля является недостаточная толщина, он совсем не зажимается пружиной, как итог такой кабель свободно ходит внутри металлического колпачка с пружинкой.
[stextbox caption=’Интересно знать’]При монтаже BNC разъема на кабель квк 2х0,5 часто возникает следующая ситуация: Центральный наконечник слишком тонок и обрывается или не захватывается разъемом под винт или колодкой. Выходом из ситуации станет сложение в двойне центральной жилы.[/stextbox]
Квк 2 х 0,75
Такой кабель как правило в двое толще по всем параметрам нежели его младший собрат. Квк 2х0,75 вдвое дороже, но его центральная жила достигает заявленной толщины РК – 75, а питающие все же жилы близки к 0,75 мм. Общая толщина провода позволяет идеально зажиматься пружиной, что создает некий литой каркас с переходником.
[stextbox caption=’Как отличить подделку’]Если кабель КВК 2х0,75 болтается в хвосте пружины, то это некачественный кабель.[/stextbox]
Источник: bezopasnik.info
Видеовыход bnc что это
Компози́тное ви́део — полный цветной аналоговый видеосигнал в исходной полосе видеочастот, передаваемый без звукового сопровождения по одному каналу (кабелю). По ГОСТ 21879—88 понятию англ. Composite Video Signal соответствует полный видеосигнал, содержащий сигнал синхронизации [1] . В аналоговом цветном телевидении стандартной чёткости композитным видеосигналом называют полный цветной телевизионный сигнал (ПЦТС) стандартов PAL, SECAM или NTSC [2] .
В состав такого видеосигнала входят сигналы яркости, цветовой поднесущей, гашения и синхронизации (строчной, кадровой и цветовой), поэтому в иностранных источниках он иногда обозначается аббревиатурой CVBS (англ. Color, Video, Blanking and Sync ). Понятие также используется применительно к видеоинтерфейсам, предназначенным для передачи такого сигнала, и форматам видеозаписи, в которых сигналы яркости и цветности записываются одной группой видеоголовок на общие дорожки.
Типы соединений [ править | править код ]
Композитная видеозапись [ править | править код ]
Первые цветные видеомагнитофоны формата Q и более поздние записывали на магнитную ленту композитный видеосигнал без изменений. На лазердиск также записывается непосредственно композитный видеосигнал.
С появлением форматов записи, основанных на видеокассетах, для записи начал использоваться изменённый композитный сигнал, в котором спектр поднесущей перенесён в более низкочастотную область. Это связано с невозможностью непосредственной записи высокочастотной поднесущей в форматах с низкой относительной скоростью головка/лента.
Для переноса спектра поднесущей на входе видеомагнитофона происходит её выделение из композитного видеосигнала с последующим обратным смешиванием и совместной записью одной группой видеоголовок. При воспроизведении сигнал с магнитной ленты снова разделяется для обратного переноса спектра, а затем сигналы яркости и цветности вновь объединяются для получения стандартного композитного сигнала. Несмотря на эти различия, все форматы видеозаписи, в которых композитный видеосигнал записывается одной группой головок, называются композитными. Это относится и к аналоговой и к цифровой видеозаписи. В вещательных цифровых форматах D-2 и D-3 на ленту записывается общий поток видеоданных, в который кодируется композитный видеосигнал [3] .
Разделение и последующее смешивание сигналов яркости и цветности при каждой записи и воспроизведении приводят к нарастанию так называемых перекрёстных искажений из-за несовершенства разделяющих фильтров. Поэтому дальнейшее совершенствование видеозаписи привело к появлению компонентных форматов с раздельной записью сигналов яркости и цветоразностных разными группами магнитных головок на отдельные дорожки.
Одним из первых компонентных форматов стал профессиональный формат Betacam [4] . Первый в мире формат цифровой видеозаписи D-1, как и Digital Betacam, также был компонентным, с раздельной записью яркостного и цветоразностных сигналов по стандарту МККР 4:2:2 [3] . Вместе с компонентными форматами появились и компонентные видеоинтерфейсы, передающие сигнал по раздельным каналам, например, S-Video. В настоящее время, когда магнитная видеозапись устарела, понятие «композитное видео» обозначает только разновидность видеоинтерфейса. Многие видеоустройства, в том числе видеокарты компьютеров оснащаются одновременно как композитным, так и различными компонентными видеовыходами и входами. Несмотря на недостатки, композитная передача видео стандартной чёткости остаётся самой распространённой технологией, и композитными входами и выходами в обязательном порядке оснащается большинство устройств.
Недостатки [ править | править код ]
Использование композитного видеосигнала в процессе видеопроизводства позволяет обойтись единственным каналом связи и упростить соединения между устройствами. Однако, совместная передача сигналов яркости и цветности требует их разделения в каждом устройстве, при котором неизбежно появление взаимных помех, снижающих качество изображения.
Поэтому, в современном профессиональном студийном оборудовании используется раздельная передача яркости и цветности при помощи компонентных интерфейсов. Развитие бытовой видеотехники и повышение требований к качеству видео привело к распространению компонентных линий передачи между бытовыми устройствами. Европейский интерфейс SCART позволяет передавать не только композитный, но и компонентный видеосигнал, так же, как и S-Video, получивший распространение в бытовой видеотехнике и компьютерах. Раздельная передача аналогового видео происходит при помощи интерфейса VGA, также являющегося компонентным. В отличие от компонентного, композитное видео пригодно только для передачи сигнала телевидения стандартной чёткости.
Модуляция [ править | править код ]
Композитный видеосигнал пригоден для непосредственной выдачи в телевизионный эфир после модуляции несущей частотой, соответствующей определённому вещательному каналу. Это использовалось не только на телевидении, но и в бытовых видеоустройствах, таких как видеомагнитофоны, старые игровые приставки и домашние компьютеры. Такой модулятор, переводящий композитный сигнал в один из вещательных каналов (обычно 3-й или 4-й в Северной Америке и 36-й в Европе), встраивался непосредственно в устройство, но мог быть выполнен и как отдельный блок. Полученный сигнал эфирной частоты кроме изображения содержит звуковое сопровождение, промодулированное отдельной несущей звука в соответствии с конкретным вещательным стандартом [5] . Модуляция позволяет соединять одним кабелем видеоустройство с бытовыми телевизорами, не оснащёнными композитным видеовходом, и просматривать видео со звуком с помощью тюнера через антенный вход. В отечественном обиходе такой тип соединения получил название «высокочастотного», в противовес немодулированному композитному, носящему название «низкочастотного» [5] . В результате модуляции и последующей демодуляции сигнала тюнером накапливаются искажения, поэтому «высокочастотное» соединение с распространением телевизоров, оснащённых отдельными видеовходами, постепенно вышло из употребления.
Что такое BNC?
BNC-разъем или BNC-коннектор / Bayonet Neill-Concelman – это общий тип RF-разъема, который используется при монтаже коаксиального кабеля. Данный тип разъемов активно используется в радио-видео аппаратуре, где сигнал передается по радиочастотному кабелю. BNC-разъем ограничен в своем использовании по частоте и напряжению, например, максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В.
История появления BNC-коннектора
Создателями данного разъема считаются Пол Нил (Paul Neill) и Карл Конселмен (Carl Concelman), которые решили назвать свое творение по имени блокирующего механизма Bayonet (байонет), ну и конечно увековечить свой труд, присоединив к названию по первой букве своих имен.
Дальнейшим развитием и своим усовершенствованием BNC-разъем обязан выпускнику университета в Пенсильвании Octavio M. Salati. Именно он в 1945 году являясь сотрудником Hazeltine Electronics Corporation получил патент на разъем для коаксиального кабеля, который отличался от существовавших в те времена аналогов очень низким коэффициентом затухания.
Практическое использование BNC-разъемов
BNC-коннектор считается прекрасной альтернативой разъема RCA, который применяется для организации приема-передачи композитного видеосигнала в телевизорах и DVD-плеерах. Однако сегодня все чаще BNC-коннектор используется в торгово-промышленном оборудовании.
Допускается использование кабелей с BNC-коннекторами для объединения радиоэлектронных устройств, таких как осциллографы, генераторы сигналов, и т.д. При этом он применяется также и для организации компьютерных сетей Ethernet стандарта 10BASE2. В то же время такой тип разъемов встречается и в студиях звукозаписи, поскольку позволяет синхронизировать различные компоненты цифровых записывающих устройств.
В настоящее время BNC-разъемы используются:
— в аналоговых и цифровых видео-интерфейсах передачи сигналов;
— в радиолюбительском оборудовании, таком как антенны, радиопередатчики и т.д.;
— в авиационной электронике;
— для экспериментального оборудования.
Типы и совместимость BNC-разъемов
Существует две основные разновидности BNC-разъемов:
— для кабеля с волновым сопротивлением 50 Ом (50-Омный BNC) для частот до 4 ГГц;
— для кабеля с волновым сопротивлением 75 Ом (75-Омный BNC) для частот до 2 ГГц.
При этом разъем на 75 Ом применяется преимущественно для передачи видеосигнала, а второй тип BNC-разъемов предназначен в основном для передачи данных. Для того, чтобы можно было различать коннекторы по внешнему виду ВВС США заключило соглашение с производителями разъемов данной группы о специальной маркировке. Таким образом, удалось значительно сократить потери, которые приводили к большой потере данных.
Коробки передач и кабели
Новый купон пользователя по заказам US $4.00
Гарантия возврата денег Возврат за 15 дней
- Тип товара: Преобразователь видеосигнала
- Номер модели: A2H

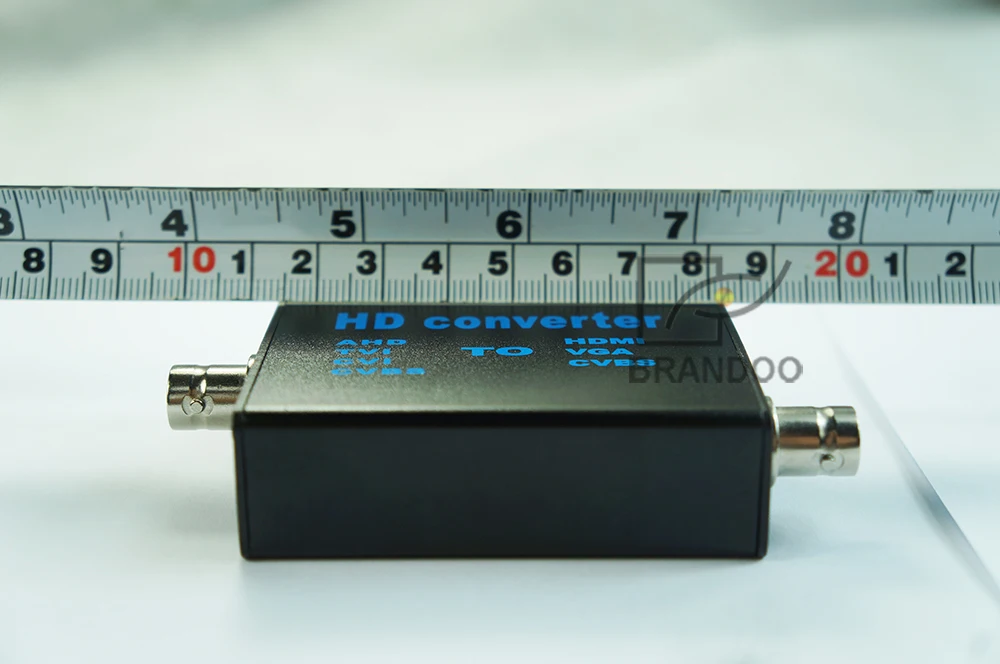

- Размер: 66*53*21mm
- Тип штекера: Великобритания
- Тип штекера: EU
- Тип штекера: AU
- Тип штекера: США
- Input signal: CVBS/CVI/TVI/AHD
- Output signal: HDMI/VGA/CVBS

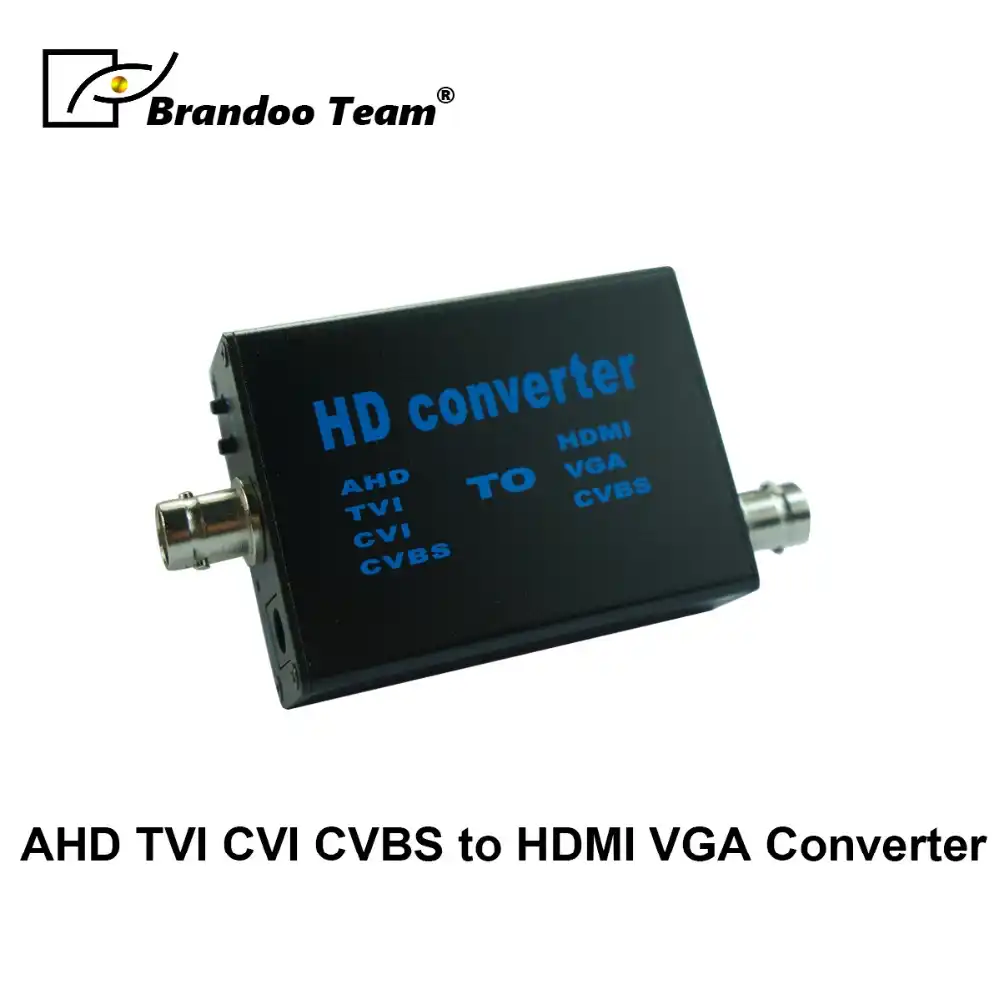

Это 4 в 1 видео высокой четкости сигнальный преобразователь, он преобразует сигнал AHD/TVI/CVI/CVBS в сигнал HDMI/VGA/CVBS. Конвертер распознает входной видеосигнал автоматически. Он совместим с входом сигнала 1080 P, 960 P, 720 P, 480 P. Выходной сигнал HDMI поддерживает 1080 P и 720 P. Вы можете переключить его кнопкой на конверторе. MPS широкая мощность 5 V-20 V дизайн помогает ему широко использовать в различных условиях работы.
Инструкции по использованию:
1. Подключите оригинальный адаптер питания 12 В к порту постоянного тока, после включения, красный светильник;
2. V-IN подключения к входу видеосигнала, другая сторона соединяется с устройством, которое принимает Преобразованный видеосигнал;
3. Если вы подключаете V-OUT/VGA/HDMI одновременно, нажмите кнопку A, чтобы переключить другой сигнал для отображения. По умолчанию Тип выходного сигнала-HDMI.
4. При использовании выхода HDMI нажмите кнопку B для переключения разрешения видео между 1080 P или 720 P.
5. При использовании вывода CVBS нажмите кнопку B для переключения режима PAL/NTSC.
VGA разъем не является стандартным аксессуаром, вам нужно доплатить.
Нажмите на картинку ниже, чтобы заказать конвертер с разъемом VGA.
Источник: planshet-info.ru
