В интернете не прекращаются обсуждения вопроса, какой кабель лучше купить, для подключения современных электронных устройств будь то соединение по HDMI или кабель для подключения акустики, а также и множество других аналогичных кабелей.
Есть мнение что одни кабели превосходят другие по качеству, это наблюдается, при подключении одним кабелем картинка прекрасная другим даже визуально видно что хуже, но зачастую на форумах можно встретить записи и такого характера, купил кабель за 100$ подключил работает хуже чем родной который шёл в комплекте. Почему так происходит? И от чего зависит качество кабеля.
Немного введения, все кабели делятся на несколько типов
- Симметричные-у них используются пары проводов (два провода скручены между собой, создаётся повив) это нужно для компенсации влияния электромагнитного излучения на соседние пары. Ток протекающий по проводам в одну сторону по одному проводу, в другую по обратному создаёт электромагнитное поле компенсирующее друг друга и благодаря этому нет влияния на соседние пары. Используются для передачи как аналоговых так и цифровых сигналов.
- Коаксиальные кабели один внутренний проводник и экран обеспечивают передачу высокочастотных сигналов. Могут также использоваться для передачи аналоговых и цифровых сигналов.
- Оптические кабели передают цифровую информацию лазерным лучом в стеклянной трубке.
Некоторые особо сложные специализированные кабели могут включать в себя несколько типов кабелей симметричные и коаксиальные и даже оптические.
Зачем ферритовое кольцо на проводах и кабелях?Как это работает.
На рисунке приведён вид кабеля HDMI c снятой оболочкой и видно что часть пар имеет экран, по ним передаётся информация, другая часть пар или проводов просто собраны в пучок, по ним передаётся служебная информация к которой не требуется экранирование, например определение подключения устройства и.т.д.
Из какого материала кабель лучше? В производстве соединительных кабелей применяются следующие материалы.
Какой материал наиболее подходит и обеспечивает наилучшие характеристики, для это надо обратится к удельному сопротивлению выше приведённых металлов и так. Сопротивление измеряется в Омах и приводится сопротивление проводника имеющего сечение 1мм квадратный на 1 метр длины.
Итак из приведённых данных видно что наилучшие характеристики (наименьшее сопротивление) имеет серебро, а например золото находится между медью и алюминием.
Рассмотрим эти данные на практике, заявление например производителя, что в его кабеле применены позолочённые жилы отнюдь не означает что кабель будет иметь улучшенные характеристики, применение же посеребренных жил или вообще жил из серебра улучшает параметры кабеля.
Но тем не менее применяемый материал токопроводящих жил имеет важное но не единственное условие, а на качество кабеля влияет совокупность следующих составляющих.
- качество повива пар и их экранирование
- качество материала из которого изготовлены сами проводники и экраны
- сечение проводников
- качество применяемых оконечных разъёмов
- качество пайки жил на разъёмы
Эти параметры как раз и играют основную роль в качестве кабеля, теперь рассмотрим более подробно как выше приведённые параметры влияют на качество работы кабеля.

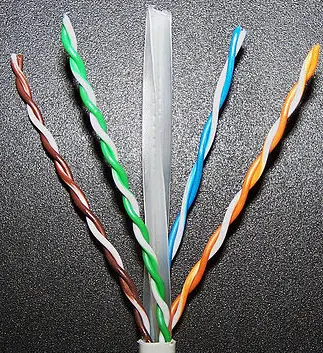

Качество повива, при повиве двух проводов должен соблюдаться определённый шаг повива чем более меньше шаг повива, тем более высокочастотный сигнал можно передать по паре без искажения сигнала, как пример виды повивов проводов в паре. А также не маловажную роль играет размещение пар проводов в самом кабеле, повив пар между собой.
Сечение проводников, чем больше сечение тем будет меньше сопротивление жилы или пары в кабеле на один метр, значит кабель можно сделать длиннее.

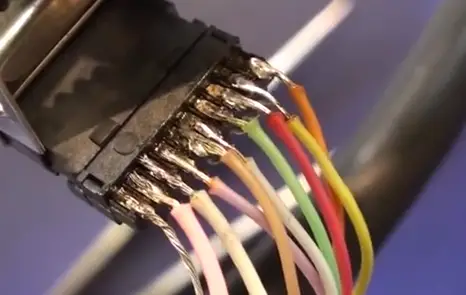

Пайка жил на разъёме, большой процент потери сигнала происходит на местах соединений, при пайке проводников на разъём в идеале должно быть практически не нарушен повив но этого достичь довольно трудно, поэтому потери на разъёмах есть норма.
Сами разъёмы и их качество, качество разъёма практически сводится к его контактам, для того что бы обеспечить хороший контакт применяют позолоту контактов, золото в электронике применяется именно в контактах, золото инертный метал не окисляется не вступает в реакцию с другими металлами. В отличие например от меди которая окисляется на воздухе, чернеет, сверху образуется плохо проводящий электричество слой поэтому медь вообще не применяется для контактов, серебро также постепенно теряет свои свойства в поверхностном слое со временем хотя намного меньше меди, но также практически не применяется в контактах. Бывает применяют просто железные контакты но это только в дешёвых кабелях по которым не передаются высокочастотные сигналы.
Поэтому если производитель применил качественную медь, правильно рассчитал и выполнил повив жил, качественно распаял хорошие разъёмы, такой кабель имея даже не очень большую цену обеспечит хорошие параметры передающего сигнала. Обеспечит передачу сигналов с наименьшими потерями и искажениями, это и есть основной параметр характеризующий качество соединительного кабеля.
Конечно при покупке нельзя заглянуть внутрь кабеля, но дорогие кабели могут иметь одинаковые параметры с средними кабелями по цене. Поэтому лучше покупать кабеля известных производителей средней ценовой категории.
Источник: ru.tab-tv.com
Зачем ферритовые кольца на кабеле HDMI?
Тогда, для чего ставят ферритовые фильтры на HDMI? . Феррит, благодаря своим уникальным свойствам способен захватывать магнитное поле и рассеивать его в виде тепла, другими словами, он способен ослаблять шумовые помехи в кабеле. А это играет большую роль для качества цифрового сигнала.
Как использовать ферритовые кольца?
Применение Ферритовые фильтры используются как на сигнальных проводах для ослабления внешних помех, так и на проводах питания для уменьшения создаваемых ими помех. Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля.
Для чего нужны ферритовые кольца на кабеле?
Ферритовые кольца для плоских и круглых кабелей обеспечивают эффективное подавление шумовых токов до их излучения в виде электромагнитных помех. . Длинные внешние силовые и сигнальные кабели работают как антенны, эффективно излучая помехи, создаваемые внутри корпуса прибора, во внешнюю среду.
Куда вешать ферритовые кольца?
Ферритовые «защелки»
Самое простое – использовать так называемую «защелку». Это специальный элемент для подавления помех в проводах уже действующей аппаратуры – он ставится на кабель, не требуя его отключения, перерезания или отпайки.
Зачем на кабеле бочонок?
Он играет роль высокочастотного фильтра и нейтрализует помехи, которые могут поступать от питающего кабеля. Это устройство называется ферритовым кольцом, или ферритовым фильтром. Удивительно, но внутри этого бочонка нет никаких микросхем или других электронных устройств.
Для чего служит ферритовый сердечник?
Для чего он нужен? Ферритовый цилиндр — это экран, защищающий от электромагнитных помех и наводок: он предотвращает искажение сигнала, передаваемого по кабелю , от воздействия внешнего электромагнитного поля, а также препятствует излучению электромагнитного поля помех от кабеля во внешнюю среду.
Что будет если убрать ферритовый фильтр?
Что будет, если снять ферритовый фильтр? Если из любопытства вы попробуете снять с кабеля ферритовый цилиндр, то ждите ухудшения качества сигнала. Без устранения шумовых помех в кабеле данные могут теряться. Например, видео, передающееся на телевизор по HDMI-кабелю, будет пропадать.
Нужно ли Ферритовое кольцо?
В современной бытовой,компьютерной и оргтехнике можно увидеть,что на проводах или кабелях USB и т. д. надеты ферритовые кольца или цилиндры. Эти ферриты нужны для того,чтобы подавлять высокочастотные сигналы,которые могут идти от самой техники или наводиться на кабель от источников излучения(рации,передатчики).
Чем отличается экранированный кабель от обычного?
В отличие от обычных кабелей силовой экранированный кабель ослабляет влияние электромагнитных излучений и обеспечивает надежную работу электротехнических и радиоэлектронных систем. . В зависимости от исполнения кабели могут иметь одну или несколько жил.
Зачем фильтр на кабеле?
Утолщения цилиндрической формы — это ферритовые фильтры, они нужны для устранения высокочастотных помех. Такие фильтры не только защищают сигнал, идущий по кабелю, от внешних помех, но и препятствуют образованию исходящих помех от самого кабеля. .
Как работает ферритовый фильтр?
Ферритовый фильтр избавляет от электромагнитных шумов и сигналов эфирного вещания. Данные элементы преобразуют электромагнитные колебания высокой частоты в тепловую энергию. И потому им место – на концах многих кабелей.
Для чего нужен феррит?
Кабельный феррит ослабляет шумовые токи, захватывая магнитное поле и рассеивая часть его энергии в виде тепла. Говоря на языке электротехники, ферритовый элемент, надетый на кабель, создаёт большой активный импеданс для синфазных токов.
Что такое ферритовые магниты?
Ферритовый магнит, это обычный магнит, который используется уже не один век, и изготавливается из феррита. В чем же разница, между обычным ферритовым и инновационным неодимовым магнитом? Во-первых: «Сила магнита». Магнит из неодима значительно превосходит ферритовый по «силе намагничивания и примагничивания».
Для чего нужен бочонок на шнуре от зарядки ноута?
Зачем нужен этот цилиндр на зарядке к ноутбуку: объясняем на пальцах Если посмотришь на свой шнур питания для ноутбука, то возле самого разъема увидишь небольшой бочонок. . Как оказалось, этот цилиндр выполняет одну важную функцию — нейтрализует помехи от шнура и выполняет роль своеобразного фильтра.
Что такое ферритовые сердечники?
Ферритовый сердечник — пассивный элемент, для подавления паразитных магнитных полей в трансформаторах или катушках индуктивности . Устанавливается внутрь катушек индуктивности и трансформаторов, чтобы свести паразитические токи и магнитные поля к минимуму. Часто, именно на сердечники и наматывается проводник катушки.
Что за коробочка на проводе?
Та самая коробочка белого цвета не что иное как устройство защитного отключения, она же УЗО. Без УЗО человек может получить травму и это в лучшем случае, может быть и смертельный исход при поражении электрическим током.
Источник: uchetovod.ru
HDMI Kабель (8 м) от FSU (SHH12). Может ли тонкий кабель быть качественным?
Небольшой обзор об интересном HDMI кабеле за очень гуманную цену, которая в разы ниже, чем в оффлайне. Предложение интересно еще и тем, что при толщине всего 4 мм, длина продаваемых кабелей достигает аж 20 м! При этом продавец имеет более 17 тыс. отзывов, подавляющее количество из которых положительные.
Стоит сразу оговориться, что у продавца есть и более толстые кабели, в оплетке, но мне был очень интересен именно тонкий, поскольку я прекрасно помню свои мучения по укладке толстого кабеля в углы плинтуса.
Купить хороший HDMI кабель дело вовсе не такое тривиальное, как может показаться сначала. В голове у нас прочно сидит стереотип — чем кабель толще, тем он качественнее. Теоретически, это должно быть так, толстая фольга внутренних и внешних экранов проводов внутри кабеля должна способствовать надежному снижению помех, но приводит к утолщению всего кабеля и, соответственно, цены. Но на практике это, увы, не всегда так.
Помнится, именно толщиной я и руководствовался, когда купил свой первый кабель лет 10 назад на 15 м. Кабель я выбрал самый толстый из предлагаемых. Итог — мерцающие точки по всему экрану и возврат покупки. И это еще не самое плохое, что случилось. Хреновым кабелем легко сжечь HDMI порты и видеовыхода и видеовхода.
Проблема тут в самом конструктиве HDMI, где инженеры напрочь забыли реализовать защиту. Как результат, HDMI нельзя переключать «нагорячую», как, например, USB. Если нарушен контакт земляной жилы, то выгорание порта гарантировано. А земляной контакт легко и нарушить, особенно, если кабель сильно гнуть, к примеру, укладывая в тот-же плинтус. Так я спалил свою материнку со встроенным видео.
Чтобы согнуть толстый провод на 90 град., пришлось приложить немалую силу. Прозвонил я его конечно. Но потом, когда стал искать причину поломки. Теперь та мамка стала донором кондеров и мосфетов.
Но даже короткий новенький кабель из коробки запросто может убить вашу аппаратуру. Не верите? А вот вам 4pda:
И это справедливо не только для данной модели. В отзывах на ТВ-боксы на алиекспрессе очень много жалоб на убитые HDMI порты. И это все из-за низкокачественных комплектных кабелей. Причем, такие кабели даже могут некоторое время поработать, а потом без видимой причины дохнут. Думаю, причина в плохой пайке, возможно с применением агрессивных флюсов.
И очень повезет, если такой кабель не потащит за собой HDMI-порт. А, поскольку в ТВ-боксе такой порт обычно один, то его смерть равняется смерти всего девайса. Так, у моей мамы комплектный кабель ТВ-бокса проработал пару месяцев. Хорошо, что хоть не потащил за собой ни бокс, ни телек.
Надеюсь, я вас убедил в ответственном отношении к выбору кабеля. И его толщина не всегда является гарантом качественного продукта. Тем интереснее сабж, который я купил на свой страх и риск, руководствуясь только кучей положительных отзывов. Я выбрал самый тонкий кабель из предлагаемых, длиной 8 м. Кстати, начиная от 8 метров и выше кабели можно заказывать из России. Мне мой пришел в течение недели.
Доказательство покупки
Кабель, как и ожидалось, пришел в простом целлофановом пакете.
Какой же он тоненький! Замер штангеном дал результат 4 мм.
Разъемы простые, без ферритовых фильтров. На одной стороне название фирмы.
На другой, как и положено, HDMI. Кстати, вы знаете, почему на всех HDMI разъемах написано HDMI? Не для того чтобы мы не ошиблись и не вставили его случайно, к примеру в USB. Нет, его и вставить то никуда, кроме как в свое гнездо не выйдет. Просто все производители устройств с HDMI выплачивают 4 цента лицензионных отчислений за каждое устройство и целых 15 центов, если не указан логотип HDMI на продукте и в рекламных материалах.
Замер сопротивления по земле показал 2.5 ом, что весьма неплохо для 8 метров. Спасибо жене за помощь в фотографировании прибора.
Теперь о впечатлениях. Кабель работает около двух месяцев, и работает без замечаний. Идеальная картинка на телеке Samsung FullHD и синхронная беспроблемная передача звука. За все время эксплуатации никаких помех не наблюдал. Запускал и ролики с ютуба на 8К, идут отлично, но разрешение телевизора все равно только FHD, так, что это ни о чем.
Да, еще нюанс — кабель сейчас подключен к ТВ-боксу через сплиттер, а с другой стороны к телевизору через переходник. И все равно никаких проблем!
Вердикт: Для моих задач кабель подошел полностью, а за такую цену его и вовсе можно считать подарком! Рекомендую к покупке и фирму и сам кабель.
