Предыстория: Все началось с того, что поздней ночью, когда все спят (или спит «спиногрыз»), очень уж хочется посмотреть любимый фильм или клип на плазме (ТВ) на нормальной громкости. Немного подумав и поглядев на цены радионаушников, захотелось решить проблему дешево и сердито 🙂 И так.
Решение проблемы: Для простых радионаушников нам понадобилось:
- FM трансмиттер с линейным входом (есть почти на всех)
- Блок питания на 10-12 V (взят от приставки «SEGA MEGA DRIVE»)
- Линейный провод 3.5 jack — 3.5 jack (шел в комплекте с FM трансмиттером)
- Провода
- Разъём для блок питания (выпаян из приставки «DENDY»)
- Ром + кола (ну тут по выбору)
И так, все вместе (без выпитого ром+кола), это выглядит так:
 |

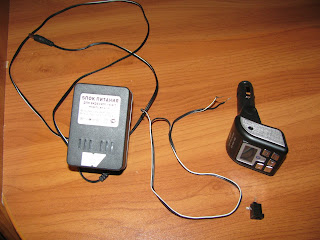

| «Полуготовые» радионаушники |
Соблюдая полярность блока питания и «FM трансмиттера», припаиваем провода с одной стороны к разъему для блок питания, с другой стороны прикручиваем (припаиваем) к «FM трансмиттеру». Конечно же не забываем пить алко во время работы, чтобы все удалось и наконец, лезем подключать нашу заготовку к плазме (ТВ).
📺 Звук без проводов — как подключить телевизор, наушники и колонки по Bluetooth.
 |

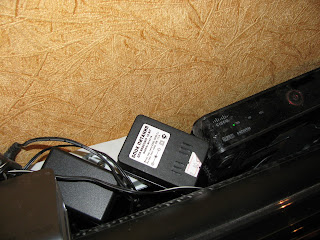

| Блок питания удобно размешенный за ТВ |
Затем подключаем линейный вход «FM трансмиттера» к выходу «на наушники» из плазмы (ТВ).
 |

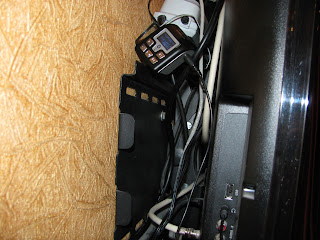

| Почти готово. |
Когда, все готово, осталось подключить питание с блока питания к «FM трансмиттеру»
 |

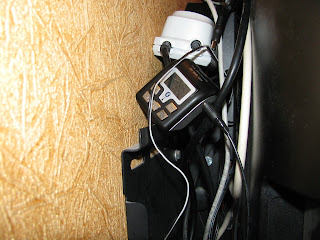

| Включил — надоело — выключил — УДОБНО! |
Дальше дело за малым! Настроить частоту и «поймать» её с любого телефона с функцией радио/плеера/другого радио и т.п.
 |

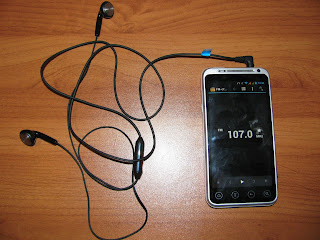

| Осталось настроить частоту |
Теперь включаем любимое порно кино, «ловим частоту» и слушаем его (хоть на полную) в своих любимых наушничках валяясь на диване.
Как спрятать провода от телевизора на стене своими руками скрытно без пыли и ущерба для ремонта
 |

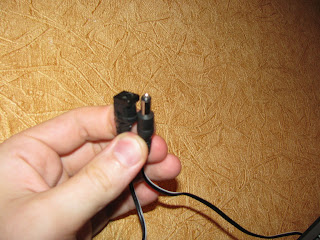

| Как то так. |
И так подведем итоги:
Плюсы:
- дешево и сердито
- возможность подключать +100500 устройств одновременно (толпу пьяных друзей)
- нескучно пить ром+кола
Минусы:
- Если «FM трансмиттер» сделан «пьяными китайцами на коленке», следовательно получаем не качественный звук на выходе.
По деньгам:
- FM трансмиттер — 150 рублей
- Блок питания на 10-12 V — 80 рублей
- Разъём для блок питания+провода+линейный провод ~ 100 рублей
- Алкоголь — больше чем все вместе взято 🙂
Источник: owl5053.blogspot.com
Наушники без проводов
Схема о которой пойдет речь (она простая и ее вполне возможно изготовить самостоятельно даже и начинающему) позволит избавить головные телефоны (или по-простому наушники) от проводов- передача звука происходит по ИК каналу.
Правда, все-же один недостаток имеется- так как передача звука происходит при помощи инфракрасного излучения то потребуется находиться в зоне видимости.
Как, наверное, уже все догадались- потребуется передатчик звука по ИК каналу, который будет устанавливаться в источнике звука (телевизор, музыкальный центр и так далее. ) и приемник который будет уже располагаться на самих наушниках
Схема передатчика
Он представляет собой двухкаскадный усилитель переменного тока, работающий в режиме класса А. Режим усилителя по постоянному току устанавливается автоматически за счет ООС по постоянному току через цепочку резисторов R3R4. Конденсатор СЗ устраняет ООС по переменному току. В коллекторную цепь транзистора VT1 включено несколько (до восьми-десяти) излучающих диодов ИК диапазона.
При отсутствии входного сигнала звукового сопровождения через излучающие диоды протекает ток покоя — примерно 40. 50 мА. При подаче звукового сигнала ток через диоды будет изменяться, значит, будет меняться и излучаемая ими мощность — излучение окажется промодулированным.
Питается передатчик для наушников от стабилизированного блока питания напряжением 10. 20 В и током до 150 мА. Включают передатчик выключателем SA1, при нео6ходимости для индикации режима включения в устройство вводят светодиод HL1 Вход передатчика подключают к линейному выходу телевизора (выход «AUDIO») или к гнезду типа «SCART», глубину модуляции устанавливают резистором R1. Все детали устройства монтируют на печатной плате из односторонне фольгированного стеклотекстолита, эскиз которой показан на рис. 2. Отверстия под выводы деталей в плате не сверлятся, монтаж ведут со стороны фольги, накладывая выводы деталей на соответствующие контактные площадки.
Смонтированную плату вставляют в пластмассовый корпус подходящего размера. Излучающие диоды надо расположить так, чтобы излучение было направлено во все стороны, в том числе и на потолок.
В передатчике можно применить следующие детали: транзисторы VT1 – КТЗ15, КТ312, КТ3102 с любыми буквенными индексами, VT2 — КТ815, КТ817 с любыми буквенными индексами, излучающие диоды – АЛ107А, Б, конденсаторы – К50-6, К50-35 или аналогичные импортного производства. Подстроечный резистор – СПЗ-19а. Налаживание сводится к установке тока покоя через излучающие диоды подбором резистора R5. Резистором R1 устанавливают максимальную глубину модуляции (при самом громком сигнале звукового сопровождения), при которой искажения еще не возникают.
Приемник можно собрать по схеме, показанной на рис. 3.
Схема и печатная плата ИК приемника для наушников
В нем использована специализированная микросхема УЗЧ DA1 с подключенным к ее входу фотоприемником (фотодиодом ИК диапазона) BL1. Питается приемник от батареи напряжением 3 В, составленной из двух гальванических элементов. Прямое или рассеянное ИК излучение от передатчика попадает на фотодиод, и генерирует звуковое напряжение, которое усиливается микросхемой. К ее выходу (гнездо XS1) подключают головные телефоны с сопротивлением постоянному току не менее 50 Ом. Регулировка громкости осуществляется резистором R1, совмещенным с выключателем питания.
Большинство деталей размещено на печатной плате из односторонне фольгированного стеклотекстолита, эскиз которой показан на рис. 4. Монтаж ведут так же, как описано выше. Плату надо разместить в корпусе подходящих размеров, а для фотодиода сделать отверстие.
Если вдруг микросхему найти проблематично, то приемник можно собрать на транзисторах по схеме, приведенной на рис. 5. Его основа – трех каскадный УЗЧ, выполненный по схеме с непосредственной связью между каскадами. Благодаря ООС по постоянному току через цепь R1R5R6 режим транзисторов устанавливается автоматически. Громкость регулируется резистором R2 за счет изменения глубины ООС по переменному напряжению звуковых частот. К приемнику можно подключать головные телефоны с суммарным сопротивлением постоянному току не менее 100 Ом.
Большинство деталей размещают на печатной плате из одностороннего фольгированного стеклотекстолита, эскиз которой показан на рис. 6. Монтаж ведут описанным выше способом. Налаживание приемника сводится к установке (с помощью подбора резистора R6) напряжения на коллекторе транзистора VT3 около 0,8. 1 В.
В обоих приемниках можно применить следующие детали: переменный резистор с выключателем питания СПЗ-4в, постоянные резисторы – МЛТ, С2-33, полярные оксидные конденсаторы – К50, К52, неполярные – К10-17. Гнезда XS1 должны подходить для используемых головных телефонов, схема их подключения рассчитана на одинарные телефоны. Если же будут применены стерео телефоны, то контакты гнезд надо включить так, чтобы телефоны были соединены последовательно.
При эксплуатации этой системы следует учитывать, что она подвержена оптическим помехам со стороны осветительных приборов, а также самого экрана телевизора. При этом в телефонах может прослушиваться фон переменного тока с частотой 100 Гц. Для ослабления этих помех можно попытаться установить ИК фильтр от пультов ДУ и уменьшить емкость входного конденсатора приемников (С2 – на рис. 3 и 5), что обеспечит завал АЧХ приемника на низких частотах. Следует также избегать прямого попадания света от осветительных приборов на фотоприемник.
Источник : «Радио» № 3, 2002г., стр. 48-49
Звуковое сопровождение по ИК канал у И. Нечаев, г. Курск
Источник: radio-uchebnik.ru
:: ПЕРЕДАЧА ЗВУКА БЕЗ ПРОВОДОВ ::
Передаем звук без проводов и без радио канала. В течении недели провожу испытания по беспроводной передачи звукового сигнала. Способ передачи звука на малые дистанции (до 15 метров) достаточно прост если использовать лазерный излучатель. Сегодня я хочу вам рассказать именно о передачи звука на расстояния при помощи лазерного луча. Для сборки конструкции нам нужно совсем немногое — источника аудио сигнала (музыкальный центр или мобильный телефон), ферритовое кольцо, резистор от 15 до 47 ом и аккумулятор от мобильного телефона.
Для приемного устройства звукового сигнала нам нужен фотодиод и усилитель низкой частоты. На ферритовом кольце нужно мотать две обмотки, первичная обмотка имеет 20 витков провода с диаметром 0,5 миллиметр, вторичная обмотка имеет 30 витков такого же провода.
Первичную обмотку непосредственно нужно подключить к выходу аудио сигнала. Минус аккумулятора подключаем к одному из концов вторичной обмотки, плюс аккумулятора подключаем напрямую к плюсу лазерного диода.
Второй конец вторичной обмотки через резистор 15-47 ом подключаем к минусу лазерного диода (лазерный диод подойдет любой например от сд, двд проигрывателя), желательно использовать лазерную указку которую можно приобрести в магазине.
Фотодиод который служит приемником аудио сигнала напрямую подключаем к входу усилителя мощности. Далее включаем музыку и направляем луч на фотоприемник и вуаля! Звук течет через луч лазера к приемнику а усилитель мощности умощняет слабый сигнал и в итоге мы получаем достаточно качественный звук. Вместо лазера также можно применить обыкновенный светодиод, но в таком случае дальность передачи звукового сигнала будет не более 30 сантиметров, желательно применить белые или ультрафиолетовые светодиоды от зажигалок. При использовании лазерной указки возможно передать звуковой сигнал на дистанцию до 15 метров, и заметьте качество звука достаточно хорошее.
Передаваемый звук достаточно мощный на дистанции 7 метров усилитель при полной громкости в нагрузку выдавал 80 процентов своей мощности. Такое устройство нашло очень широкое применение в науке и технике, на основе именно такого передатчика и приемника основаны лазерные микрофоны для шпионажа.
Такой прибор отличный аксессуар для компьютера, представьте себе на компе играет музыка а усилитель мощности не подключен кабелем к компьютеру, друзья будут в шоке когда увидят сие чудо, согласитесь действительно чудный приборчик, таким образом также можно передавать разговор, нужно просто подать на вход устройства сигнал от микрофона (с предварительным усилителем) и в итоге получаем беспроводной телефон или рацию, или отличный жучек для малых дистанций, позже расскажу, как передать звук на более дальние дистанции таким же способом.
