Что такое оптрон в телевизоре

Оптроны (оптопары) — электронные приборы, служащие для преобразования сигнала электрического тока в световой поток. Их световой сигнал передается через каналы оптики, а также происходит обратная передача и преобразование света в электрический сигнал.

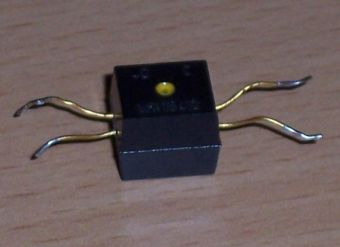

Устройство оптрона состоит из излучателя света и преобразователя светового луча (фотоприемника). В качестве излучателя в современных приборах используют светодиоды. В старых моделях применялись маленькие лампочки накаливания. Две составные части оптопары объединены общим корпусом и оптическим каналом.

Виды и устройство оптронов

Существует несколько признаков, по которым можно классифицировать оптроны по группам. При разделении на классы оптронных изделий необходимо учитывать два фактора: тип фотоприемника и особенности общей конструкции прибора.

Первый признак классификации оптронов обуславливается тем, что у всех оптопар на входе расположен светодиод, поэтому возможности функционирования определяются свойствами устройства фотоприемника. Вторым признаком является исполнение конструкции, определяющее особенности использования оптрона.

Урок №49. Оптрон (Оптопара)

Применяя такой смешанный принцип разделения, можно выделить три группы оптронных устройств:

• Элементарные оптопары.
• Оптоэлектронные микросхемы.
• Специальные оптопары.

Группы содержат в себе множество видов приборов. Для популярных оптопар применяются некоторые обозначения:

• Д – диодная.
• Т – транзисторная.
• R – резисторная.
• У – тиристорная.
• Т 2 – со сложным фототранзистором.
• ДТ – диодно-транзисторная.
• 2Д (2Т) – диодная дифференциальная, либо транзисторная.

Система свойств оптронных устройств основывается на системе свойств оптопар. Эта система создается из четырех групп свойств и режимов:

• Характеризует цепь входа оптопары.
• Характеризует выходные параметры.
• Объединяет степень действия излучателя на приемник света, и особенности прохода сигнала по оптопаре в качестве компонента связи.
• Объединяет свойства гальванической развязки.

Основными оптронными параметрами считаются свойства передачи и гальванической развязки. Важной величиной транзисторных и диодных оптронов считается коэффициент передачи тока.

Показателями гальванической развязки оптронов являются:

• Допустимое пиковое напряжение выхода и входа.
• Допустимое наибольшее напряжение выхода и входа.
• Сопротивление развязки.
• Проходная емкость.
• Допустимая наибольшая скорость изменения напряжения выхода и входа.

Первый параметр является наиболее важным. По нему определяют электрическую прочность оптрона, а также его способности применения в качестве гальванической развязки.

Что такое оптрон, оптопара или оптореле, разбираемся

Эти параметры оптронов применимы и для интегральных микросхем на основе оптопар.

Обозначения оптопар на схемах

Диодные оптопары

Оптроны на диодах (рис. а) больше других устройств показывают уровень развития оптронной технологии. По значению коэффициента передачи определяют полезное действие преобразования энергии в оптопаре. Величины временных значений свойств дают возможность определить наибольшие скорости передачи информации. Соединение с диодным оптроном усилителей позволяет создать эффективные устройства передачи информации.

Транзисторные оптроны

Эти приборы (рис. с) отличаются некоторыми свойствами от других видов оптопар. Одним из таких свойств является возможность оптического управления по цепи светодиода, и по основной электрической цепи. Цепь выхода может также действовать в режиме ключа и линейном режиме.

Принцип внутреннего усиления дает возможность получения больших величин коэффициента передачи тока. Поэтому дополнительные усилители не всегда нужны. Важным моментом является небольшая инерционность оптопары, что допускается для многих режимов. Фототранзисторы имеют выходные токи намного больше, чем фотодиоды.

Поэтому они применяются для коммутации различных электрических цепей. Все это достигается простой технологией транзисторных оптронов.

Тиристорные оптроны

Такие оптопары (рис. b) имеют большую перспективу для коммутации мощных силовых цепей высокого напряжения: по мощности, нагрузке, скорости они более подходящие, чем Т 2 оптопары. Оптроны марки АОУ 103 служат для применения в качестве бесконтактных выключателей в разных электронных схемах: усилителях, управляющих цепях, источниках импульсов и т.д.

Резисторные оптроны

Такие устройства (рис. d) называют фоторезисторами. Они значительно различаются от других типов оптронов своими особенностями конструкции и технологией изготовления. Основным принципом работы фоторезистора является эффект фотопроводности, то есть, изменения величины сопротивления при воздействии светового потока.

Дифференциальные

Рассмотренные выше оптопары способны передавать цифровые данные по гальванической развязке цепи. Важной проблемой является передача аналогового сигнала при помощи оптронов, то есть, создание линейности свойств передачи «вход-выход». Только при наличии таких свойств оптопар можно передавать аналоговые данные по гальванической развязке цепи без цифрового вида и импульсной передачи.

Такая задача решается диодными оптопарами, имеющими качественные шумовые и частотные характеристики. Трудность в решении этой задачи заключается в узком интервале линейности передающей характеристики и линейности диодных оптопар. Такие приборы только начинают прогрессировать в развитии, но за ними большое будущее.

Оптронные микросхемы

Эти микросхемы являются наиболее популярными классами моделей оптронных устройств, благодаря конструктивной и электрической совместимости оптронных микросхем с простыми видами, а также намного большей функциональности. Широкое применение получили коммутационные оптронные микросхемы.

Специальные оптроны

Такие образцы имеют значительные отличия от стандартных моделей приборов. Они выполнены в виде оптопар с оптическим каналом открытого вида. В устройстве таких моделей между фотоприемником и излучателем находится воздушный промежуток. Поэтому, при размещении в нем механических препятствий можно управлять светом и сигналом выхода. Оптроны с открытым каналом оптики используются вместо оптических датчиков, которые фиксируют наличие предметов, их поверхность, поворот, перемещение и т.д.

Применение оптронных устройств

• Подобные устройства используются для передачи данных между устройствами, которые не соединены электрическими проводами.
• Также оптопары используются для отображения и получения информации в технике. Отдельно необходимо отметить оптронные датчики, служащие для контроля объектов и процессов, отличающихся по назначению и природе.
• Заметен прогресс оптронной функциональной микросхемотехники, которая ориентирована на решение различных задач по преобразованию и накоплению данных.
• Полезной эффективностью стала замена больших недолговечных устройств электромеханического типа приборами оптоэлектронного принципа действия.
• Иногда оптронные компоненты применяются в энергетике, хотя это довольно специфические решения.

Контроль электрических процессов

Мощность светового потока от светодиода и величина фототока, который образуется в линейных цепях фотоприемников, напрямую зависит от тока проводимости излучателя. Поэтому по бесконтактным оптическим каналам можно передать информацию о процессах в цепях электрического тока, связанных проводами с излучателем. Наиболее эффективным стало применение излучателей света оптопар в датчиках, электрических изменений в силовых цепях высокого напряжения. Точная информация об аналогичных изменениях имеет важность для своевременной защиты источников и потребителей электроэнергии от чрезмерных нагрузок.

Стабилизатор с контрольным оптроном

Оптроны эффективно работают в стабилизаторах высокого напряжения. В них они образуют оптические каналы обратных связей отрицательной величины. Стабилизатор, изображенный на схеме, является прибором последовательного вида. При этом элемент регулировки выполнен на биполярном транзисторе, а стабилитрон на основе кремния работает в качестве источника эталонного опорного напряжения. Компонентом сравнения является светодиод.

При возрастании выходного напряжения, повышается и проводимость светодиода. На транзистор оптрона оказывает действие фототранзистор, при этом стабилизирует напряжение на выходе.

Достоинства оптронов

• Бесконтактное управление объектами, гибкость и разнообразие видов управления.
• Устойчивость каналов связи к электромагнитным полям, что позволяет создать защиту от помех и взаимных наводок.
• Создание микроэлектронных устройств с приемниками света, свойства которых могут изменяться по определенным сложным законам.
• Увеличение перечня функций управления сигналом выхода оптронов с помощью воздействия на материал канала оптики, создание приборов и датчиков для передачи данных.

Недостатки оптронов

• Малый КПД, вследствие двойного преобразования энергии, большой расход электроэнергии.
• Значительная зависимость работы от температуры.
• Большой собственный шумовой уровень.
• Технология и конструкция недостаточно совершенны, так как применяется гибридная технология.

Такие отрицательные моменты оптронов постепенно устраняются по мере развития технологии схемотехники и создания материалов. Большая популярность оптронов вызвана, прежде всего, уникальными свойствами этих устройств.

Похожие темы:

• Твердотельные реле. Устройство и работа. Виды и особенности
• Свойства полупроводников. Устройство и работа. Применение
• Гальваническая развязка (Часть 1). Виды и работа
• Гальваническая развязка (Часть 2). Виды и задачи. Особенности
• IGBT транзисторы. Устройство и работа. Параметры и применение
• Программируемый логический контроллер. Типы и работа. Особенности
• Игнитроны. Устройство и работа. Плюсы и минусы. Особенности
• КМОП транзисторы. Работа и применение. Особенности

Источник: electrosam.ru

Как проверить оптрон

Выход из строя оптрона нередко приводит к полной потере работоспособности импульсного блока питания, коммутатора нагрузок или иного устройства, где он установлен. Чтобы убедиться в том, что причиной неисправности стал именно этот элемент, а также в том, что вновь устанавливаемый прибор исправен, необходимо провести несложную проверку.

Статьи по теме:

• Как проверить оптрон
• Как проверить конденсатор, не выпаивая
• Как прозвонить диодный мост

Вам понадобится

• — паяльник, припой и нейтральный флюс;
• — мультиметр;
• — источник питания;
• — резисторы.

Инструкция

Если оптрон, исправность которого поставлена под сомнение, впаян в плату, необходимо отключить ее питание, разрядить на ней электролитические конденсаторы, а затем выпаять оптопару, запоминая, как она была впаяна.

Оптроны имеют разные излучатели (лампы накаливания, неоновые лампы, светодиоды, светоизлучающие конденсаторы) и разные приемники излучения (фоторезисторы, фотодиоды, фототранзисторы, фототиристоры, фотосимисторы). Также они отличаются цоколевкой. Поэтому необходимо найти данные о типе и цоколевке оптопары либо в справочнике или даташите, либо в схеме того прибора, где он был установлен. Нередко расшифровка цоколевки оптрона нанесена прямо на плату этого прибора.Если прибор современный, можно почти наверняка быть уверенным, что излучателем в нем является светодиод.

Если приемником излучения является фотодиод, к нему подключите элемент оптрона включите, соблюдая полярность, в цепочку, состоящую из источника постоянного напряжения в несколько вольт, резистора, рассчитанного таким образом, чтобы ток через приемник излучения не превысил допустимого, и мультиметра, работающего в режиме измерения тока на соответствующем пределе.

Теперь введите излучатель оптопары в рабочий режим. Для включения светодиода пропустите через него в прямой полярности постоянный ток, равный номинальному. На лампу накаливания подайте номинальное напряжение. Неоновую лампу или светоизлучающий конденсатор, соблюдая осторожность, подключите к сети через резистор сопротивлением от 500 кОм до 1 МОм и мощностью не менее 0,5 Вт.

Фотоприемник должен среагировать на включение излучателя резким изменением режима. Попробуйте теперь несколько раз выключить и включить излучатель. Фототиристор и фоторезистор останутся открытыми и после снятия управляющего воздействия вплоть до отключения их питания. Остальные типы фотоприемников будут реагировать на каждое изменение управляющего сигнала.Если оптрон имеет открытый оптический канал, убедитесь в изменении реакции приемника излучения при перекрытии этого канала.

Сделав вывод о состоянии оптрона, экспериментальную установку обесточьте и разберите. После этого впаяйте оптопару обратно в плату либо замените на другую. Продолжите ремонт устройства, в состав которого входит оптрон.

Совет полезен?
Статьи по теме:

• Как проверить исправность транзистора
• Как проверить лампу для проектора
• Как определить работоспособность конденсатора

Добавить комментарий к статье
Похожие советы

• Как найти провод тахометра
• Как проверить биполярный транзистор
• Как проверить стабилитроны
• Как прозвонить полевой транзистор
• Как проверить оптопару
• Как проверить блок питания телевизора
• Как отремонтировать адаптер питания
• Как проверить кинескоп
• Как проверить транзистор тестером
• Как проверить конденсатор на исправность
• Как открыть транзистор
• Простейший способ проверки работоспособности магнетрона СВЧ
• Как проверить конденсатор
• Как прозвонить реле
• Как проверить соленоид
• Как выпаивать транзисторы
• Как проверить термопару
• Как проверить ксенон
• Как поменять диодный мост

Источник: www.kakprosto.ru

Убедитесь в правильном выборе тока светодиода вашего оптоизолятора

В изолированных источниках питания для передачи сигнала обратной связи через изолирующий барьер используются оптроны. Внутри оптрона размещаются светодиод и фотодетектор. Ток, идущий через светодиод, приводит к появлению пропорционального тока в фотодетекторе.

Коэффициент передачи тока (current transfer ratio – CTR) определяется как отношение токов фотодетектора и светодиода и обычно имеет очень большой разброс. Конструируя цепь изолированной обратной связи, необходимо учитывать разброс параметров оптоизолятора и всех других компонентов, определяющих большой коэффициент усиления сигнала. Пренебрежение этой задачей может легко привести к возврату после запуска вашего продукта в массовое производство.

Наиболее распространенная схема изолированной цепи обратной связи показана на Рисунке 1. Микросхема TL431 содержит усилитель ошибки и источник опорного напряжения. Выходное напряжение устанавливается резистивным делителем R3, R5 и внутренним опорным источником микросхемы TL431. Изменяя напряжение на входе обратной связи контроллера ШИМ, цепь обратной связи управляет мощностью, поступающей на выход источника питания. При смещении VOUT вверх катод TL431 отдает оптоизолятору больше тока, и напряжение обратной связи VFB становится ниже. Когда VOUT смещается вниз, катодный ток TL431 уменьшается, и напряжение обратной связи увеличивается.

Рисунок 1.

Такая схема формирования сигнала обратной связи чаще всего используется в изолированных источниках питания.

Правильно сконструированная схема должна быть способна гарантированно управлять входом обратной связи контроллера во всем рабочем динамическом диапазоне при наихудшем сочетании возможных допусков и разбросов параметров всех главных компонентов.

Первым делом необходимо определить рабочий динамический диапазон напряжения на выводе обратной связи контроллера. Все контроллеры отличаются друг от друга, поэтому в каждом случае потребуется обращение к справочной документации. В качестве примера предположим, что для управления прямоходовым преобразователем с активным ограничением мы используем микросхему ШИМ-контроллера UCC2897A. Глядя в раздел «Подробное описание выводов» технического описания UCC2897A, мы видим, что при напряжении 2.5 В на входе обратной связи коэффициент заполнения ШИМ равен нулю, а при напряжении 4.5 В коэффициент заполнения максимален. UCC2897A содержит также источник опорного напряжения 5 В (вывод VREF), к которому можно подключить нагрузочный резистор R6 фототранзистора оптрона, изображенного на Рисунке 1. Минимальное значение опорного напряжения равно 4.75 В, а максимальное – 5.25 В. Рассчитать требуемый диапазон токов транзистора оптрона, в предположении, что сопротивление резистора R6 равно 1 кОм ±1%, можно с помощью формул (1) и (2):

(1)

(2)

Из этих расчетов следует, что схема должна быть способна пропускать через R6 ток от 0.25 мА до 2.78 мА. При выборе соответствующего сопротивления резистора R2 напряжение на катоде TL431 может достигать достаточно высокого уровня, при котором поступление тока в светодиод прекратится. Таким образом, минимальный ток R6 гарантируется конструкцией схемы, и остается побеспокоиться о том, как обеспечить максимальный ток R6.

Рисунок 2.

Зависимость CTR оптоизолятора от температуры.

На втором шаге необходимо рассчитать CTR оптрона для наихудшего случая. Оптроны с цифрами «817» в обозначении типа предлагаются многими производителями. Все они совместимы друг с другом по выводам и отличаются только префиксами. В Таблице 1 в качестве примера приведены диапазоны CTR для различных групп оптронов 817, маркируемых однобуквенными суффиксами в конце обозначения.

Приведенные в таблице данные справедливы при температуре 25 °C для прямого тока светодиода 5 мА. Показанные на Рисунках 2 и 3 графики зависимостей CTR от окружающей температуры и тока светодиода взяты из справочной документации.

Рисунок 3.

Зависимость CTR оптоизолятора от тока светодиода.

Предположим, что ваш источник питания должен работать в диапазоне температур от –40 °C до 85 °C. На основании Рисунка 2 определяем, что для температуры 85 °C минимальное значение CTR нужно умножить приблизительно на 0.7. Если вы выбрали оптрон 817 группы «A», минимальное значение CTR теперь будет равно всего 56%. Деление результата, полученного из формулы (1), на 0.56 показывает, что без учета зависимости CTR от тока, максимальный ток, который может потребоваться светодиоду, составляет, по крайней мере, 4.96 мА. Впрочем, как видно из Рисунка 3, пологий характер графика при 4.96 мА позволяет этой зависимостью пренебречь.

Третий, и последний шаг – выбор такого значения сопротивления R1, чтобы тока TL431 при любых условиях хватало для управления оптроном. Минимальное напряжение на катоде TL431 равно 2.5 В, а прямое падение напряжения на светодиоде оптрона может достигать 1 В. Используя эти параметры, рассчитаем максимальное значение R1 с помощью формулы (3):

При использовании резистора R1 с сопротивлением более 1.7 кОм выходного тока TL431 для поддержания режима стабилизации может оказаться недостаточно. Тогда выходное напряжение будет продолжать рост до тех пор, пока светодиод оптрона не получит необходимое количество тока. Это приведет к перенапряжению на выходе, и, скорее всего, произойдет при более высоких температурах.

Проблемы разброса параметров часто упускают из виду на этапе проектирования. Источники питания из опытной партии легко могут пройти выходной контроль, а неприятности возникнут позже, когда потребители начнут возвращать продукцию. Следуя описанной здесь простой процедуре расчета, вы можете сэкономить деньги своей компании и не огорчить ее клиентов.

Материалы по теме

1. Datasheet Texas Instruments TL431
2. Datasheet Texas Instruments UCC2897A
3. Datasheet Sharp Microelectronics PC817
4. Datasheet Everlight EL817
