Фоновая подсветка для телевизора своими руками

Оглавление:

• Вступление
• История создания
• Особенности проекта
• Схема и сборка

Универсальная динамическая подсветка Ambilight своими руками с компьютерным управлением Twinkling Plug ( Paintpack ) .

Российская разработка от создателей команды популярного устройства IgorPlug2 ( ИК приемник для ПК ).

Устройство называется Twinkling Plug ( Paintpack ) входит в серию разработок GraniCubicle (автор любит Кубики и модульность конструкций ).

Мы посвятили много сил и времени работая над данной конструкцией.
Хотим поделиться получившимся устройством с читателями и сообществом радиолюбителями. Будем очень рады если устройство вам понравится и вы найдете его интересным , а также полезным для себя.

Назначение

Устройство предназначено для создания 2-х канальной фоновой подсветки монитора (телевизора в режиме монитора) с возможностью управления компьютером с пульта ДУ.

ПОДСТВЕТКА ambilight своими руками с АЛИ ЭКСПРЕСС

Система освещает светодиодами стену позади монитора в такт цвета картинки на мониторе. В зависимости от режима работы и настроек достигается различный эффект.

Например более комфортный просмотр в вечернее время с приглушенным светом.
Либо эффект расширения картинки и более глубокое вовлечение в происходящее на экране.
Согласитесь например впечатления от взрыва в боевике вырвавшегося с экрана и осветившие комнату не могут остаться равнодушным никого ?
Или синее море и солнце по настоящему осветившее вашу комнату с экрана!

Вы можете придумать свое применение устройства : например оригинально подсветить аквариум , рабочее пространство , либо сделать моддинг системного блока ПК. Не забудьте поделится идеей с нами 🙂

Устройство представляет из себя RGB контроллер светодиодной ленты + программа управления на ПК .

Светодиодная лента прикрепляется по периметру на заднюю стенку монитора.
На компьютере устанавливается управляющая программа .

Программа сканирует изображение на экране, считает средний цвет зоны и зажигает светодиоды.

Видео пример в работе:

История создания

Корнями разработка уходит в 2009 год , тогда для друга студента и его курсовой была создана черно белая схема и цветная. Простая программа управления.

На этапах создания было опробовано около:

• 50 схем (на контроллерах Atmega 8,48,16 и других).
• 500 прошивок,
• несколько тысяч перепрошивок контроллеров.
• 500 сборок программы управления Ambibox ( ранее ServerIR ).

Прошивка написана на Assembler , что позволило выжать максимум из микроконтроллера. В 2011 году проект получил название Twinkling Plug . В переводе мигающий. Также были сделаны наработки схем для работы от ТВ сигнала для просмотра теле эфира. Это направление пока заморожено.

Особенности проекта:

• DMX совместимая система.
• Модульность.
• Возможность получить желаемый набор функций из разработанных блоков. Например есть блок управления реле для управления нагрузкой. Сменой прошивки вы можете превратить устройство в USB программатор контроллеров Atmel.
• Доступность схем и прошивки.
• Доступность программного обеспечения.
• Работа в ОС WinXP/Vista/7 Seven 32-64bit/ win 8

В сети существуют аналогичные нашему проекты, как отечественные так и зарубежные. Чем отличаемся мы ?

Кроме продвинутой гибкой по возможностям аппаратной платформы .
Например у других подобных проектов очень слабый софт.
Который работает медленно , либо нагружает ПК либо слабая совместимость захвата из различных источников.

Мы поработали над софтом чтобы сделать его максимально функциональным и работоспособным.
У аналогов не предоставлено возможности играть в новые игры (dx10-11), игровая поддержка и старых игр хромает. Нам удалось это решить.

Аппаратные характеристики проекта Twinkling Plug:

• 2RGB-20RGB каналов
• Диагональ экрана: мониторы от 15 дюймов до ТВ 50 дюймов . И даже проекторы 2х3 метра!
• Бинарная модуляция (10 бит 200гц) либо ШИМ модуляция.
• Возможность управления SPI лентойпикселами ( в разработке ).
• ИК приемник. Автономное управление подсветкой. Управление ПК с пульта ду в дополнение к мыши и клавиатуре.
• Управление реле (нагрузкой).
• USB порт для подключения к компьютеру.
• Стандартное HID устройство ввода (драйвера устанавливаются автоматически).
• Bluetooth связь с ПК ( в разработке ).
• Питание 5 вольт для схемы
• Питание светодиодной ленты 12в.

Софт

Программа управления подсветкой Ambibox.

• Широкие возможности по настройке .
• Выбор различных методов сканирования экрана.
• Различные режимы работы подсветки: интерактивный, статический , переливающийся , цветомузыка.
• Для геймеров: игровой режим , подарили программисты PlayClaw.
•
•

Сборка устройства

Для самостоятельной сборки рекомендуем наиболее удобный и простой вариант исполнения. Детали легкодоступны и даже программатор не потребуется!

В конце статьи прикреплен архив со всем необходимым для сборки.

Модель: 2RGB зоны + ИК приемник.

В устройстве применяется микроконтроллер Atmel AT90USB162.

• Встроенный аппаратный USB порт.
• Прошивка через USB без программатора.

Прошивка контроллера

Для этого вам потребуется программа Flip (FLexible In-system Programmer), скачать ее можно с официального сайта: http://www.atmel.com/tools/FLIP.aspx

Также для сборки понадобятся: транзисторы D667, детали обвязки, RGB Светодиодная лента 1-2 метра.

Питание светодиодной ленты возможно как от внешнего БП 12 вольт, либо от системного блока ПК .

Принципиальная схема устройства:

Внешний вид собранной платы

Плата двух этажная: контроллер с обвязкой + силовая часть .

Преимущества компоновки платы : вы можете в дальнейшем заменить силовую часть на другую под новые потребности .

После прошивки микроконтроллера, обнаружится новое HID устройство ввода. Драйвера установятся автоматически.

В диспетчере устройств будет устройство Paintpack (Twinkling Plug) .

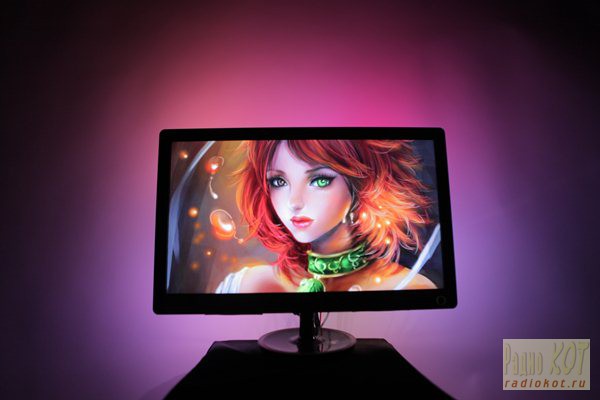

Так выглядит установленное устройство и светодиодная лента на мониторе (10RGB).

Другие варианты исполнения:

4 RGB зоны на транзисторах KT972

Варианты 4-10 RGB зон с использованием LED драйверов STP16CP05M, MBI5026GD, DM 631/633.

DMX Master контроллер 60-120 выходных каналов

Ссылки на видео что еще умеет устройство :

Управляет электроприборами с помощью реле http://youtu.be/3vJL0dz3jhU
Автономный режим + пульт ду http://youtu.be/S5XiwC05sbY
RGB DMX Projector http://youtu.be/4p1iUExrRJE
Работа Twinkling Plug с DMX Studio 64 http://youtu.be/z6vrlNkYlVQ

Над проектом принимают участие:

• QuickWitted (Граница Константин),
• DemMax2004,
• Ringo ( paintpack.ru )
• Cat DA-Labs,
• John,
• Slava Mediapoint,
• Edward Kozadaev

Если вы повторили устройство или сделали его лучше, присылайте фотографии и варианты печатных плат нам .

Проект развивается. На данный момент нужна помощь программиста под Linux MacOSX .

Материал предоставлен исключительно для личного не коммерческого использования.

Источник: cxem.net

Подсветка для TV своими руками

Предлагаю Вашему вниманию несложную поделку — фоновую подсветку телевизора.

Телевизор, как вы знаете, не рекомендуется смотреть в полной темноте для сохранности зрения. А при верхнем свете — не нравится мне — слишком ярко. Я при просмотре ТВ включаю торшер и вроде бы всё ничего, но хотелось организовать подсветку угла, где стоИт телевизор. И чтобы она не светила в глаза. Ну, как у одной известной фирмы — технология Ambilight.
Для этой цели приобрел светодиодную ленту теплого белого цвета с питанием от USB, т.к. не хотелось возиться с отдельным вкл-выкл этой самой подсветки. Ну а почему не взял RGB ленту — меня вполне устраивает белый моносвет и не нужен еще один пульт на диване. Ну тут уж, как говорится, кому что — выбирайте сами.
Лента пришла в пакетике, намотанная на катушку, общий вес — 45 грамм.

Заказал длину ленты — 2м. Я решил разместить ее на трех сторонах (кроме нижней) 46-ти дюймового телевизора. Думаю этого будет достаточно для нормальной подсветки.
Лента вполне ярко светит от USB разъема

Как видите лента состоит из основы с нанесенными на нее светодиодами и резисторами. С обратной стороны — двусторонний скотч.

На двух метрах разместилось 120 светодиодов.

Начал с примерки

Эти самые 120 диодов распределил так: верх — 60 штук, право и лево — по 30.

Так как загнуть ленту нормально и красиво под 90 градусов на углах ТВ ну никак не получится, я разрезал ее на эти самые 3 части. Благо места, где можно резать указаны (см. фото выше).
Наклеил ленту на выбранные и предварительно обезжиренные места. Затем с соблюдением мер предосторожности, спаял эти части

Осталось только подключить конструкцию в штатный USB порт телевизора

И — вот оно, чего и хотелось, вид сзади

А теперь — спереди

Ну и немного сверху, так, на всякий случай

Как и было задумано — подсветка включается при включении телевизора и выключается вместе с ним же. Никаких лишних телодвижений.
На всё про всё, не торопясь, ушло около часа, включая уборку рабочего места и инструмента.
Немного «погонял» самоделку — диоды практически не нагрелись, пальцем не ощутить. Есть сомнения насчет надежности комплектного скотча, не знаю как он? При необходимости, думаю несложно будет заменить на что-то покрепче (имею в виду хороший скотч).
Ну вот, как-то так. Всем удачи.

Планирую купить +39 Добавить в избранное Обзор понравился +43 +79

• 28 января 2018, 14:55
• автор: UKN
• просмотры: 28372

Источник: mysku.me

Фоновая подсветка для телевизора своими руками

Прокачай свой монитор. Собери интерактивную фоновую подсветку

Оглавление:

Вступление
История создания
Особенности проекта
Схема и сборка

Универсальная динамическая подсветка с компьютерным управлением Twinkling Plug .

Российская разработка от создателей команды популярного устройства IgorPlug2 ( ИК приемник для ПК ).

Устройство называется Twinkling Plug входит в серию разработок GraniCubicle (автор любит Кубики и модульность конструкций ).

Мы посвятили много сил и времени работая над данной конструкцией.
Хотим поделиться получившимся устройством с читателями и сообществом радиолюбителями. Будем очень рады если устройство вам понравится и вы найдете его интересным , а также полезным для себя.

Назначение

Устройство предназначено для создания 2-х канальной фоновой подсветки монитора (телевизора в режиме монитора) с возможностью управления компьютером с пульта ДУ.

Система освещает светодиодами стену позади монитора в такт цвета картинки на мониторе. В зависимости от режима работы и настроек достигается различный эффект.

Например более комфортный просмотр в вечернее время с приглушенным светом.
Либо эффект расширения картинки и более глубокое вовлечение в происходящее на экране.
Согласитесь например впечатления от взрыва в боевике вырвавшегося с экрана и осветившие комнату не могут остаться равнодушным никого ?
Или синее море и солнце по настоящему осветившее вашу комнату с экрана!

Вы можете придумать свое применение устройства : например оригинально подсветить аквариум , рабочее пространство , либо сделать моддинг системного блока ПК. Не забудьте поделится идеей с нами 🙂

Устройство представляет из себя RGB контроллер светодиодной ленты + программа управления на ПК .

Светодиодная лента прикрепляется по периметру на заднюю стенку монитора.
На компьютере устанавливается управляющая программа .

Программа сканирует изображение на экране, считает средний цвет зоны и зажигает светодиоды.

Видео пример в работе:

История создания

Корнями разработка уходит в 2009 год , тогда для друга студента и его курсовой была создана черно белая схема и цветная. Простая программа управления.

На этапах создания было опробовано около:
50 схем (на контроллерах Atmega 8,48,16 и других).
500 прошивок,
несколько тысяч перепрошивок контроллеров.
500 сборок программы управления Ambibox ( ранее ServerIR ).

Прошивка написана на Assembler , что позволило выжать максимум из микроконтроллера. В 2011 году проект получил название Twinkling Plug . В переводе мигающий. Также были сделаны наработки схем для работы от ТВ сигнала для просмотра теле эфира. Это направление пока заморожено.

Особенности проекта:
DMX совместимая система.
Модульность.
Возможность получить желаемый набор функций из разработанных блоков. Например есть блок управления реле для управления нагрузкой. Сменой прошивки вы можете превратить устройство в USB программатор контроллеров Atmel.
Доступность схем и прошивки.
Доступность программного обеспечения.
Работа в ОС WinXP/Vista/7 Seven 32-64bit

В сети существуют аналогичные нашему проекты, как отечественные так и зарубежные. Чем отличаемся мы ?

Кроме продвинутой гибкой по возможностям аппаратной платформы .
Например у других подобных проектов очень слабый софт.
Который работает медленно , либо нагружает ПК либо слабая совместимость захвата из различных источников.

Мы поработали над софтом чтобы сделать его максимально функциональным и работоспособным.
У аналогов не предоставлено возможности играть в новые игры (dx10-11), игровая поддержка и старых игр хромает. Нам удалось это решить.

Аппаратныехарактеристики проекта Twinkling Plug:
2RGB-20RGB каналов
Диагональ экрана: мониторы от 15 дюймов до ТВ 50 дюймов . И даже проекторы 2х3 метра!
Бинарная модуляция (10 бит 200гц) либо ШИМ модуляция.
Возможность управления SPI лентойпикселами ( в разработке ).
ИК приемник. Автономное управление подсветкой. Управление ПК с пульта ду в дополнение к мыши и клавиатуре.
Управление реле (нагрузкой).
USB порт для подключения к компьютеру.
Стандартное HID устройство ввода (драйвера устанавливаются автоматически).
Bluetooth связь с ПК ( в разработке ).
Питание 5 вольт для схемы
Питание светодиодной ленты 12в.

Софт

Программа управления подсветкой Ambibox.
Широкие возможности по настройке .
Выбор различных методов сканирования экрана.
Различные режимы работы подсветки: интерактивный, статический , переливающийся , цветомузыка.
Для геймеров: игровой режим , подарили программисты PlayClaw.

Сборка устройства.

Для самостоятельной сборки рекомендуем наиболее удобный и простой вариант исполнения. Детали легкодоступны и даже программатор не потребуется!

В конце статьи прикреплен архив со всем необходимым для сборки.

Модель: 2RGB зоны + ИК приемник.

В устройстве применяется микроконтроллер Atmel AT90USB162.
Встроенный аппаратный USB порт.
Прошивка через USB без программатора.

Для этого вам потребуется программа Flip (FLexible In-system Programmer), скачать ее можно с официального сайта: https://www.atmel.com/tools/FLIP.aspx

Также для сборки понадобятся: транзисторы BC547BC557, детали обвязки, RGB Светодиодная лента 1 метр.

Питание светодиодной ленты возможно как от внешнего БП 12 вольт, либо от системного блока ПК .

Принципиальная схема устройства:

Внешний вид собранной платы.

Плата двух этажная: контроллер с обвязкой + силовая часть .

Преимущества компоновки платы : вы можете в дальнейшем заменить силовую часть на другую под новые потребности .

После прошивки микроконтроллера, обнаружится новое HID устройство ввода. Драйвера установятся автоматически.

В диспетчере устройств будет устройство Paintpack (Twinkling Plug) .

Так выглядит установленное устройство и светодиодная лента на мониторе ( версия 10 rgb каналов ).

В проекте принимают участие:
QuickWitted ( Граница Константин ) ,
DemMax2004 ,
Ringo,
Cat DA-Labs,
John,
Slava Mediapoint,
Edward Kozadaev

Если вы повторили устройство или сделали его лучше, присылайте фотографии и варианты печатных плат нам .

Проект развивается. На данный момент нужна помощь программиста под Linux MacOSX .

Материал предоставлен исключительно для личного не коммерческого использования.

Источник: www.radiokot.ru
