Подскажите, пожалуйста, как настроить телевизионные каналы для г. Москвы. При покупке они были, но потом при нажатии кнопки TV система выдает : No TV, а при нажатии на навигацию — просит загрузить навигационный диск. Что надо делать. Еще один вопрос — после смены передних и задних колодок компьютер все равно выдает несправность колодок и советует обратиться в мастерскую, как эту неиправность сбросить. Мой е-мэйл [email protected]
Позиция 2000 2 августа, 2010 — 18:20
Хорошо бы указать какие-то подробности. Какая машина? Какой год? Какой команд? и так далее.
Ильяс 3 августа, 2010 — 09:44
Позиция 2000 3 августа, 2010 — 21:25
Колодки: ничего обнулять не нужно. Проверьте как поставили датчики, если с ними все в порядке — в сервис, на диагностику.
Диска навигации для РФ нет.
ТВ тюнер нужно диагностировать в сервисе.
Источник: mercedes-service.ru
Mercedes-Benz S320 (W220) делаем reset команд
Андроид ТВ в Mercedes W220 на штатном ГУ

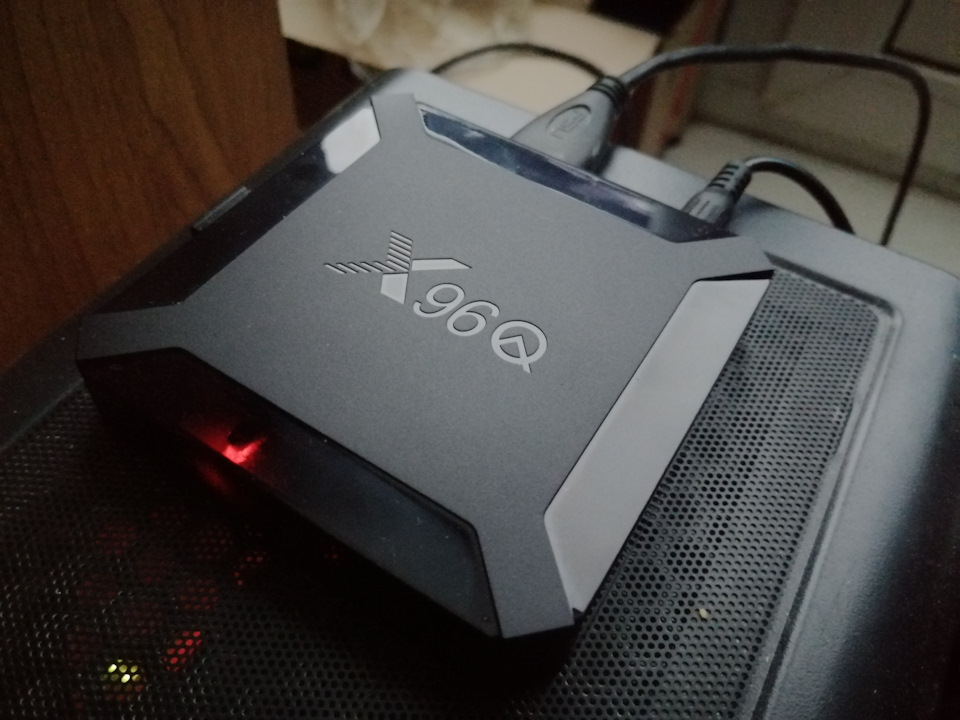

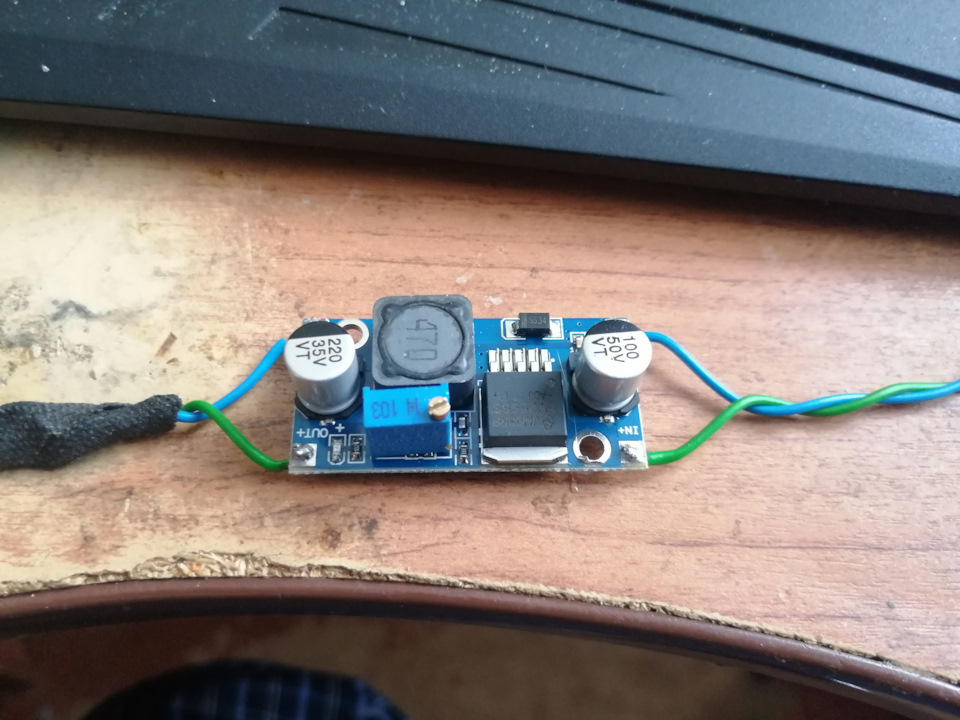

Добрый день, не запись — чисто записюлька, о том как мне было скучно и данную идею я вынашивал без реализации года три, решил попробовать с костылями, поставить андройд тв приставку в машину. Самое первое это заказываем любую приставку, что понравилась, понижающий преобразователь, штекер питания под нее и дома спаиваем рабочую схему, понижая напряжение до 5в. Я взял приставку X96Q с пультом и аэро мышью, не самую дорогую, так как было интересно как это будет работать в машине.
Полный размер
Полный размер
Полный размер
Клемму 15 найти оказалось не трудно, по схеме от тв тюнера — это блок А — штекер номер 5, оттуда берем наш плюс, минус с любого места на кузове, затем берем переходник с 3,5 Jack — 3 RCA, ставляем его в гнездо AV на приставке, и по цветам подключаем к ТВ тюнеру, Желтый — видео сигнал, красный и белый — аудио. Идем в машину, раздаем WI-FI с телефона, выбираем TV — 1 и наслаждаемся ютубом, так же есть функция Mirascart — вывод изображения телефона на дисплей устройства к которому подключена приставка ( в нашем случае на дисплей команда), так например можно убрать телефон в карман и вывести навигатор. Теперь же о минусах, это качество, не качество приставки, а качество матрицы старого команда 220, мелкий текст еле разборчив и есть небольшая рябь, но думаю дело еще так же в кабелях, так как были самые дешевые ( еще не поменял) и минус приставки в том что если выключить ее, то с аэро пульта она уже не включится, а так чисто больше как приколюха, нежели я буду пользоваться ей каждый день.
Mercedes Benz W220.Краткий обзор Comand
Источник: www.drive2.ru
Электросхемы, Распиновки разъемов, Расположение элементов системы ТВ-тюнер для Mercedes-Benz S-class (W220) 1998—2005 — MODEL 220 as of 09/01/03 with CODE (860) TV tuner control module A2/10
Электросхема ТВ-тюнер для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Список элементов схемы ТВ-тюнер для Mercedes-Benz S-class (W220) 1998—2005
| A2/10 | ТВ-тюнер (MOST) | 4A 12A 17A |
| A2/12 | Модуль усилителя антенны заднего стекла | 7L 11L |
| A2/12×1 | Модуль усилителя антенны заднего стекла connector | 12J |
| A40/2 | Задний экран рабочего дисплея | 15L 19L |
| A40/3 | Модуль управления, индикации и управления COMAND | 19A |
| F4 | Задний блок предохранителей | 1L 14L |
| F4f60 | Предохранитель 60 | 13K |
| F4f61 | Предохранитель 61 | 1K |
| W6 | Земля (левая колесная ниша в багажнике) | 2E |
| W28/1 | Земля (левый внутренний порог) | 13E |
| X66 | Промежуточный разъем системы заднего дисплея | 14E 19E |
| Z4/3z1 | Соединительная муфта цепи 30 | 1E 15C |
| Z35/10 | Соединительная муфта сигнала пробуждения D2B / MOST | 2E |
Распиновка разъемов схемы ТВ-тюнер для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Расположение элементов для Mercedes-Benz S-class (W220) 1998—2005
Где находится — A2/10 — ТВ-тюнер (MOST) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A2/10 — ТВ-тюнер (MOST) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A2/12 — Модуль усилителя антенны заднего стекла — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A2/12 — Модуль усилителя антенны заднего стекла — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A2/12×1 — Разъем модуля усилителя антенны заднего стекла — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A2/12×1 — Разъем модуля усилителя антенны заднего стекла — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A40/2 — Задний экран рабочего дисплея — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — A40/2 — Задний экран рабочего дисплея — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — W28/1 — Земля (левый внутренний порог) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — W28/1 — Земля (левый внутренний порог) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — W28/1 — Земля (левый внутренний порог) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — W6 — Земля (левая колесная ниша в багажнике) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — W6 — Земля (левая колесная ниша в багажнике) — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — X66 — Промежуточный разъем системы заднего дисплея — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — X66 — Промежуточный разъем системы заднего дисплея — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — Z35/10 — Соединительная муфта сигнала пробуждения D2B / MOST — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — Z35/10 — Соединительная муфта сигнала пробуждения D2B / MOST — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — Z4/3z1 — Соединительная муфта цепи 30 — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
Где находится — Z4/3z1 — Соединительная муфта цепи 30 — для Mercedes-Benz S-class (W220) 1998—2005
Получить доступ ко всем схемам автомобиля
