Забрал из магазина вентиляторы — продавца выбирал специально по наличию, чтобы можно было спокойно выкроить несколько часов на рабочий бардак в праздничные дни. В комплектации было все необходимое: виброизолирующие уголки и силиконовые гвозди для бесшумного размещения, удлинитель и переходник на molex для удобного подключения. Упаковка на мой взгляд излишне богата, лучше бы производитель об экологии подумал.
Самое трудоемкое в процессе установки вентиляторов было обратное размещение и подключение техники. Поскольку отсек с предусилителем находится в центре тумбы, а отсек с коммутацией в левой части — убирать пришлось практически всю технику, иначе боковые стенки было не снять. Поскольку установку вентиляторов я решил совместить с перекомпоновкой тумбы, сначала я занялся именно этим, чтобы после доработки собирать уже «новую версию».
Установка охлаждение для телевизора
Доработка стенок дело техники: раскручиваем отверткой, снимаем руками, размечаем карандашом, рассверливаем шуруповертом, вырезаем лобзиком — готово. Как назло не рассчитал время и начав сверлить увидел на часах 13:01, пришлось ждать окончания тихого часа (шуметь с 13:00 до 15:00 нельзя). По окончанию перерыва доделал работу и установил вентиляторы в получившийся проем.
С креплением вентиляторов к стенкам решил сильно не утруждать себя. Изначально думал сделать так, чтобы болты и линия реза оказались полностью закрыты, но это а) требовало существенно больше времени на проектирование крепления и б) платформа принтера требовала замены для возможности печати больших деталей. Поэтому решил критерием для перфекционизма выбрать соотношение затрат на результат, а не визуальную составляющую.
Однако нужно было все-равно сделать крепление таким, чтобы оно а) позволяло крепить вентилятор к стенке через него на силиконовые гвозди (вентилятор при этом как бы висел в воздухе, не касаясь стенки напрямую) и б) позволяло крепиться как к ЛДСП 16 мм, так и 40 мм бутерброду с сотовой структурой и тонкими стенками. С ЛДСП проблем не возникло, а вот с бутербродом с сотовой структурой пришлось повозиться, но в итоге все получилось.
Кроме компоновки тумбы по отсекам я предварительно нарисовал и саму компоновку отсеков, чтобы убедиться, что всё поместится и все органы управления будут доступны. Термостаты для раздельного управления вентиляторами по температуре в отсеках не приехали, но это не помешало выполнить подключение напрямую. Для подключения к источнику питания использовал первый попавшийся кабель с разъемом molex (просто вынул два контакта из «фишки» и подсунул их под зажимы источника питания).
Размещение и проверка прошли успешно. Крепление вентиляторов не помешало установить полку на заданную высоту (размещал по нижней границе секции), все что должно было влезть по плану размещения влезло, вентиляторы благополучно стартовали при включении питания, рука ощутила приятный поток воздуха на выходе из тумбы, уши не услышали вообще никакого звука (в качестве резерва можно смело увеличивать скорость с 600 до 800 оборотов в минуту).
Теперь об эффекте проведенных мероприятий в измеримых величинах. До установки вентиляторов я сделал замеры для двух типичных случаев применения мной техники. График слева это максимальная концентрированная нагрузка — просмотр фильма, за 3 часа температура поднимается с 31 до 51 градуса, т.е. на 20 градусов. График справа это минимальная размеренная нагрузка — многочасовое прослушивание музыки фоном, температура дошла до 53 градусов (в полночь закрываю окно, поэтому чуть выросла в самом конце).
Что изменилось после установки вентиляторов? Ниже справа и слева графики с аналогичной нагрузкой (фильм и музыка фоном соответственно), из которых видно, что за 5 часов кинопросмотра температура поднялась всего на 10 градусов дойдя только до 36 градусов. По часам изменения составили 3-3-2-1-0 градусов против 7-7-5 градусов без принудительного охлаждения. Таким образом вентиляторы позволили сбросить не меньше 15 градусов (в случае 5 часового кинопросмотра без принудительного охлаждения разница составила бы 20 градусов).
Источник: stereo.ru
Кулер на 5 вольт. Вялим колбасу в обычном холодильнике, охлаждаем ТВ боксы.
Здравствуйте. Обзор небольшого кулера рассчитанного на напряжение 5 вольт. На данный момент проводится акция и кулер стоит 40 рублей
Купил я сабж для нужд далеких от компьютерно-электронной темы, а именно для завялки колбасы в обычном холодильнике, где кулер должен создать движение воздуха.
Для этого требовался вентилятор с небольшим потреблением тока, так как питать его предполагалось от повер банка. Поискав в интернете среди множества предложений выбрал сабж.
Product Name: Cooling Fan;
Rated Voltage: DC 5V;
Rated Current: 0.12A;
Bearing Type: Sleeve Bearing
Speed: 6000RPM;
Air Flow: 5.75CFM;
Air pressure: 3.55 mm-H2O;
Noise: 24 dBA
External Material: Plastic ;Color: Black;
Mount Hole Diameter: 4mm /0.17″
Mount Hole Distance(Center to Center): 31mm / 1.2″;Connector: 2 Pins IDE Power Connector;
Size: 4 x 4 x 1cm / 1.6″ x 1.6″ x 0.4″ (L*W*H)
Cable Length: 29cm / 11″;
Net Weight: 15g;
Потребление тока.
Что удивило это бесшумность. При первом включении я даже подумал, что вентилятор не исправен, и что он работает можно было только определить по исчезнувшим лопастям.
Для работы нужно сделать держатель совмещенный с USB вилкой. Для этого взял провод с диаметром жилы 1,5 мм.
К USB вилке провод припаял с помощью паяльной кислоты кислоты.
Получилась такая конструкция.
Кулер плотно сидит, за счет силы трения
Теперь перейдем к практическому использованию. Вяление колбасы или рыбы. Вяление требует поддерживать хотя бы три параметра в определенных пределах — влажность, температуру и должно быть движение воздуха. В холодильниках с системой No Frost можно вялить продукты без всяких приспособлений, а вот если холодильник не оборудован кулером та же колбаса будет вялится очень долго, за это время она может заплесневеть, да и другие неприятности могут случится.
Так вот кулер создает движение воздуха, позволяя колбасе сохнуть. Причем это движение должно быть минимальным.чтобы на поверхности не образовывалась сухая корка. Поэтому поток воздуха кулера направлен от вялящегося продукта.
Реально от повербанка на 20000мАч кулер работает 5 суток. И если его применять периодически по несколько часов заряда хватит на весь процесс вяления.
При применении кулера не надо вывешивать колбасу в комнате, потом прятать в холодильник на ночь. Повесил в холодильнике и забыл на 2 недели.
А через 2 недели получается вот что
Учитывая бесшумность решил применить кулер по прямому назначению- охлаждение ТВ бокса.
Есть у меня такой- Wintel CX- W8 называется. Нагревается у него процессор очень сильно даже при выполнении обычных задач. Поэтому народ ставит на него дополнительный радиатор, разрезая верхнюю крышку.
Проверяем эффективность.
С кулером температура ядер ниже на 9-10 градусов. По крайней мере можно уже работать не опасаясь что тв бокс уйдет в троттлинг.
Есть конечно отрицательный момент — занимается USB порт, которых и так только два. Приходится применять хаб или задействовать OTG.
В конце выкладываю видео где измерены обороты кулера. Об уровне шума по видео судить нельзя так работает АРУЗ и автоматически усиливает уровень громкости, если он уменьшается, и шум вентилятора тонет в фоновом шуме микрофона.
На этом все.
Спасибо за внимание.
Планирую купить +55 Добавить в избранное Обзор понравился +56 +107
- 26 мая 2017, 18:38
- автор: viktor2010
- просмотры: 30905
Источник: mysku.club
Как охладить процессор телевизора
Будь в курсе последних новостей из мира гаджетов и технологий
iGuides для смартфонов Apple
USB-вентилятор Vontar C1 для приставок Android TV: охлаждаем H96 Max X3, Vontar X3 и Mecool M8S Pro L
27 мая 2020, 12:22
Вопрос охлаждения TV приставок стоит достаточно остро. Зачастую в недорогих моделях экономят на установке качественной системы охлаждения, ограничиваясь крохотным радиатором или простой металлической пластиной, на которую через термо прокладки отводится тепло.
Для простых задач, вроде просмотра фильмов в онлайн кинотеатрах или ютуба этого решения вполне хватает, но если нагрузить процессор сильнее, то ожидаемо начинается нагрев и троттлинг. Самое очевидное, чем можно нагрузить приставку — игры, буквально через 15 — 30 минут после запуска, от нагрева будет троттлить 90% всех приставок. Не играете? Не спешите радоваться. IPTV в HD качестве тоже не слабо грузит процессор, а если смотрите фильмы в высоком качестве напрямую через торренты, то процессор будет гарантированно работать на максимальных частотах и соответственно очень высоких температурах.
видео версия обзора
Для выявления проблемы существует множество приложений и утилит. Одни используются для мониторинга температуры, например «мониторинг ресурсов мини» или «cpu temp», другие для нагрузки процессора — «throttling test» или «cpu load generator». Купив приставку, я рекомендую проверить ее стресс тестом и выяснить, как сильно и быстро она греется.
Улучшив систему охлаждения, вы сможете продлить жизнь устройству и повысить эффективность процессора (он будет меньше греться и соответственно работать на более высоких частотах). Как это можно сделать? Есть несколько путей: простой, оптимальный и радикальный.
Самый радикальный, это замена радиатора на больший. Чаще всего сопровождается вандализмом, т.к корпус не способен его уместить (вырезаются и высверливаются отверстие в корпусе). Иногда просто делаются отверстия для отвода тепла.
Второй способ — оптимальный: охлаждение улучшается в зависимости от ситуации, например вместо липучки между процессором и радиатором добавляются медные пластины и термопаста, или подыскивается более крупный радиатор без ущерба для корпуса.
Последний способ — самый простой. Покупается небольшой вентилятор — подставка, который активно охлаждает процессор и все внутреннее пространство. И вот об этом способе я сегодня расскажу более подробно. Недавно я заметил, что в продаже появился вентилятор для приставок Vontar C1 с питанием от USB и я конечно же заказал его для тестов и экспериментов. В главные особенности отнесу: размер (как раз под большинство приставок) и тихую работу.
Упаковка без опознавательных знаков, просто «Radiator mini Fan».

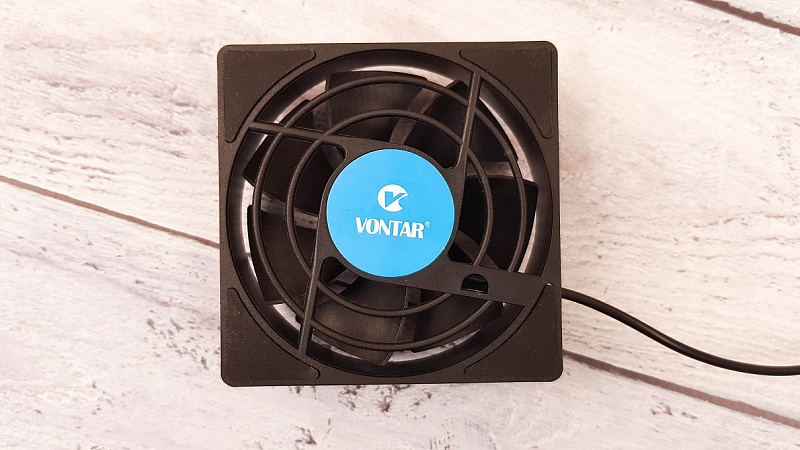

Вентилятор выполнен в форме подставки с питанием через USB. По центру наклейка Vontar, но я уверен что это обычный OEM.
Приставка устанавливается сверху, по углам есть мягкие накладки для исключения вибраций.
Сам вентилятор стоит на пластиковых ножках. Почему здесь не использовали такие же накладки? Для меня загадка. Если вентилятор поставить на полку, то появляется легкий гул, который исчезает если наклеить резиновые накладки или установить вентилятор на резиновый коврик. Расстояние от края лопасти до края противоположной лопасти — 72 мм.
Размеры 80 mm х 80 mm, высота 25 мм.
Касательно шума. Вентилятор работает тихо, но не беззвучно. В полной тишине слышен шелест лопастей и небольшой гул, но даже тиканье часов и работа компрессора в аквариуме гораздо громче. Если включить звук в телевизоре даже на минимальных значениях, то его уже не слышно.
Начнем практические тесты, проверять буду на своих приставках. Первая — H96 MAX X3, о которой я рассказывал всего несколько дней назад. Подставка будто создана для этой приставки, совместимость идеальная.
Отверстия в нижней части бокса как раз совпадают с расположением лопастей, в следствии чего воздух точно попадает внутрь корпуса.
Начнем тесты и дабы не ходить вокруг да около — сразу даю максимальную нагрузку в Cpu Load Generator. Процессор работает на пределе возможностей и без вентилятора приставка за 20 минут нагревается до 75 °C, после чего скидывает частоты с 1,9 GHz до 1,5 GHz. Температура фиксируется на 74 °C. Если подключить вентилятор, то температура быстро снижается, а частота поднимается до максимальных 1,9 GHz. Через 15 минут температура остановилась на 63 °C и перестала расти.
Далее я провел ряд пользовательских тестов, каждый вид нагрузки давал минимум по 30 минут и все результаты оформил в виде таблицы.
Т.е при самых сложных задачах, таких как воспроизведение 4K видео напрямую с торрентов, температура не превышает 52 °C. Это идеальный результат.
Ну и еще один тест, который можно использовать для сравнения — Throttling test. Без охлаждения было так: приставка работает 5 минут и начинает снижать частоты, в итоге с максимальных 46,880 GIPS производительность проседает до минимальных 27 GIPS.
С активным охлаждением приставка выдает ровную производительность более 49 GIPS, а температура не поднимается выше 55 °C. На падение в конце теста не обращайте внимание, это какая-то аномалия и график упорно идет вниз при любой температуре процессора (при этом частота остается максимальной). На другой приставке с S905X3 картина аналогичная, поэтому я думаю, что это просто баг троттлинг теста, ведь приложение не обновлялось уже несколько лет.
Вторая приставка, которую я потестил с вентилятором — Vontar X3. Приставка имеет прямоугольную форму, но на подставке стоит хорошо.
В ее основании есть отверстия, поэтому воздух будет попадать внутрь и охлаждать процессор.
Снова начнем с самой жести. Cpu Load Generator уже за 12 минут нагрел приставку до 75°C, после чего частота начала снижаться сначала до 1,6 GHz, а потом 1,5 GHz. Более того, через 30 минут частота опустилась до 1,2 GHz (скрин не сохранился). После чего температура зафиксировалась на 74°C. Это хуже, чем у предыдущей приставки.
Связано с особенностью корпуса и более толстым пластиком в верхней части.
С активным охлаждением частота вернулась к максимальным 1,9 GHz, а температура даже через 30 минут нагрузки не превышала 64°C.
Далее пользовательские тесты под разными видами нагрузки. Как показывает практика, температура падает на более, чем 20 градусов и даже под длительной нагрузкой не превышает 52°C. Идеальный результат.
Ну и Throttling test. Без охлаждения было вот так: температура до 75 и снижение частоты до 1,6 GHz.
С охлаждением температура не поднималась выше 56°C, а частота всегда была максимальные 1,9 GHz.
И последняя приставка в тесте — Mecool M8S Pro L. Она самая горячая, т.к базируется на Amlogic S912. Используется мною уже более 2 лет. Периодически под нагрузкой у нее бывают перезагрузки (чаще всего при воспроизведении видео с торрентов), собственно для нее кулер и покупался. Форма у приставки квадратная и она хорошо становится на подставку.
Отверстия в нижней части присутствуют в большом количестве, поэтому с продувкой холодным воздухом проблем нет.
Как и предыдущие модели я начал тестировать приставку «в лоб». Включил Cpu Load Generator и стал наблюдать. Через 3 минуты температура была уже 80 градусов, после чего частота начала снижаться и через 5 минут была уже 1 GHz. Еще пару минут и приставка подвисает и перезагружается. Система охлаждения вообще не справляется и срабатывает защита.
Собственно тоже самое происходит и при просмотре торрентов в высоком качестве, посреди фильма приставка может просто перезагрузится… С активной системой охлаждения максимальная температура составляет 74 градуса, частота на ядрах — максимальные 1,5 GHz. Не супер, но уже хотя бы не перезагружается. В обычном использовании все еще намного лучше:
Температура упала более, чем на 30 градусов и частота находится на максимальных 1,5 GHz. Перезагрузки прекратились. Идеальный результат.
Ну и напоследок троттлинг тест. Вот, что приставка выдает без активной системы охлаждения: температура менее, чем за минуту достигает 80 градусов и частота падает сначала до 1,2 GHz.
А потом и до 1 GHz.
В итоге имеем такой график и такой результат.
Подключаем охлаждение и видим ровный график и ровную производительность. Температура во время теста не превышает 59 градусов, частота — максимальные 1,5 GHz.
Итоги
Во всех 3 случаях активная система охлаждения показала себя идеально. И если в первых двух приставках охлаждение — дело добровольное (на мой взгляд, если нет снижения частот, то значит можно не переживать), то в третьем случае — просто обязательное. Реально, из адской топки с периодичными перезагрузками, приставка стала нормальной рабочей лошадкой, способной на любые задачи. Сам вентилятор компактный, удобный и достаточно тихий. Включаю его лишь при высоких нагрузках, чаще всего, когда кино через торренты смотрю.
