Поломка телевизора – крайне неприятное событие. Теперь нужно его нести в сервисный центр, сидеть какое-то время без телевизора, платить деньги, если гарантия уже закончилась… Не слишком радужные перспективы. Однако хоть это и кажется очень сложным, починить телевизор с жидкокристаллическим дисплеем можно и в домашних условиях.
Статьи по теме:
- Как починить телевизор
- Как восстановить кинескоп
- Как проверить блок питания телевизора
Вам понадобится
- — отвёртка
- — запасные детали
- — паяльник
- — аккуратность
Инструкция
На задней панели аккуратно открутите все болты. Сложите их в одно место, лучше в какую-нибудь коробочку или баночку, чтобы не потерять, ведь вы наверняка знаете, как легко теряются болты при ремонте чего-либо. После этого отсоедините крышку. Имейте в виду, что бывают на телевизорах и двойные крепления – помимо болтов корпус может соединяться ещё и защёлками.
Ремонт телевизоров из мусорки
Аккуратно подденьте защёлки плоской отвёрткой и откройте корпус. Теперь посмотрите, что внутри у вашего телевизора.
Определите, где находится блок питания, а где материнская плата. Блок питания содержит разъёмы для подключения кабеля, материнская плата же выглядит как обычная микросхема.
Внимательно рассмотрите все элементы блока питания – нет ли на нём каких-то повреждений. Чаще всего повреждаются конденсаторы. Они, как правило, расположены в левом верхнем углу блока питания. Если вы заметили, что из конденсаторов сочится жидкость или нарушена их целостность, то считайте, что вы нашли причину поломки.
Теперь определите номинал сломанных конденсаторов. Лучше всего заменить их на конденсаторы с более высоким номиналом, так как те конденсаторы, что установлены изначально, не рассчитаны на высокое напряжение и его перепады, которые обычно случаются. Так что пусть будет лишний запас прочности.
Конденсаторы меняйте последовательно, чтобы не запутаться. Если снять все сразу, можно потом и не вспомнить, какой конденсатор куда подсоединять. Заменять ёмкости конденсаторов следует с помощью паяльника – вы должны отпаять один конденсатор и припаять другой.
При замене конденсаторов очень внимательно следите за их полярностью. Если перепутать полярность, то конденсаторы просто-напросто взорвутся, а вам этого совсем не нужно.
После замены неисправных частей поставьте плату обратно и соберите корпус телевизора – защёлкните половинки корпуса и прикрутите на место все болты.
После завершения работы аккуратно включите телевизор (на всякий случай лучше не стоять прямо перед экраном). Если он работает – то всё замечательно, но дайте ему непрерывно поработать пару часов, а после проверьте, не слишком ли греются новые конденсаторы. Если нет, то всё в порядке.
Видео по теме
Обратите внимание
Более разумно отнести ваш телевизор в сервисный центр и не чинить его самостоятельно, если вы не владеете соответствующими знаниями и навыками.
- Не выбрасывайте старый телевизор, а лучше отремонтируйте его
Совет полезен?
Статьи по теме:
- Как отремонтировать плазму
- Куда сдать сломанный телевизор
- Как разобрать телевизор
Добавить комментарий к статье
Похожие советы
- Как размагнитить экран телевизора
- Как разобрать плазменный телевизор
- Как отремонтировать телевизор
- Как отремонтировать телевизор Samsung
- Как поменять матрицу на телевизоре
- Как размагнитить телевизор
- Как войти в сервисный режим телевизора
- Почему цифровое ТВ показывает с помехами
- Как проверить плазму
- Как ремонтировать электронику
- Как снять замок на телевизоре
- Почему не работает пульт от телевизора
- Как починить пульт от телевизора
- Как настроить старый телевизор
- Как отремонтировать антенну
- Как раскодировать канал: домашние хитрости
- Как улучшить качество кабельного ТВ
- Как проверить пульт от телевизора
- Как разобрать корпус монитора
- Как отремонтировать адаптер питания
Источник: www.kakprosto.ru
Особенности ремонта кинескопного телевизора

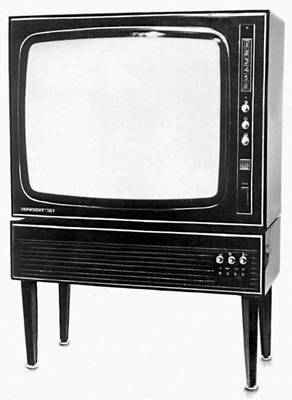

Телевизоры, имеющие в своей конструкции кинескопы, давно сменились плазменными и жидкокристаллическими устройствами. Однако есть люди, в домах которых ещё можно увидеть эти приборы. Из-за долгого срока службы они часто выходят из строя, поэтому, несмотря на развитие технологий, ремонт кинескопных телевизоров до сих пор является востребованной услугой.
Устройство кинескопа
Роль главной детали в телевизионном приёмнике старого образца выполняет электронно-лучевая трубка (ЭЛТ), называемая кинескопом. Принцип её действия основывается на электронной эмиссии. Механизм такой трубки включает в себя:
- электронные пушки;
- фокусирующие и отклоняющие катушки;
- анодный вывод;
- теневую маску для разделения цветных изображений;
- слой люминофора с разными зонами свечения.
Кинескоп, изготовленный из стекла, внутри покрывают дискретным люминофором. Покрытие состоит из триад — совокупности трёх точек, каждая из которых соответствует красному, синему и зелёному цвету.
Точка, входящая в триаду, принимает на себя луч, исходящий от конкретной электронной пушки, и начинает испускать свет разной интенсивности. Для достижения необходимого оттенка в конструкцию трубки встраивают специальные металлические решётки теневого, щелевого или апертурного типа.
Принцип работы
Чтобы изображение появилось на экране телевизора, луч, выпущенный электронной пушкой, должен последовательно коснуться всех точек в направлении слева направо и сверху вниз, вызвав их свечение. Скорость распространения луча по экрану должна достигать 75 раз в секунду, иначе точки будут гаснуть. Если скорость снизится до 25 раз в секунду, это вызовет мерцание картинки.
Чтобы лучи, коснувшиеся люминофорного покрытия, отражались от него, на горловину кинескопа крепится система, состоящая из четырёх катушек. Создающееся на них магнитное поле способствует отражению лучей в нужном направлении. Отдельные светящиеся точки складываются в единое изображение под действием управляющих сигналов. За каждое направление движения луча отвечает конкретная развёртка:
- строчная обеспечивает прямой горизонтальный ход;
- кадровая отвечает за вертикальное движение.
Кроме прямых траекторий имеются зигзагообразные (от верхнего левого к нижнему правому углу монитора) и обратные ходы. За движение в обратном направлении отвечают сигналы с выключенной яркостью.
Основной технической характеристикой кинескопного экрана считается кадровая частота, измеряемая в герцах. Чем она выше, тем устойчивее будет изображение. Произведение частоты вертикальной развёртки на число строк, выводимых в одном кадре, определяет параметр частоты строк в килогерцах. В зависимости от способа форматирования картинки (построчного или чересстрочного) чётные и нечётные строки могут появляться по очереди либо сразу в течение одного периода кадровой развёртки.
Другой важный параметр — размер люминофорных точек. Он влияет на чёткость выводимого изображения. Чем мельче точки, тем лучше. Чтобы картинка на экране была качественной, расстояние между ними должно составлять 0,26—0,28 мм.
В чёрно-белых телевизорах экран электронно-лучевой труби полностью покрывается люминофором, испускающим только белый свет. Электронный прожектор, закреплённый в горловине трубки, формирует тонкий луч, который производит сканирование экрана по строкам и способствует свечению люминофора. Интенсивность такого свечения регулируется силой видеосигнала, содержащего всю информацию об изображении.
Возможные проблемы
При работе кинескопного телевизора могут возникать разные неполадки. Причина их возникновения кроется в поломке деталей электронно-лучевого механизма.
Выход из строя питающего блока приведёт к тому, что прибор не будет включаться. Для проверки его работоспособности нужно сначала отключить каскад строчной развёртки, выполняющий роль нагрузки, затем впаять в схему бытовую лампу. Отсутствие света в лампе говорит о том, что блок питания неисправен.
Выявление проблем в строчной развёртке осуществляется с применением такой же лампы. Постоянное её свечение сигнализирует о неисправности выходного транзистора. В нормальном состоянии лампа должна вспыхивать и гаснуть.
При светящейся горизонтальной полосе следует обратить внимание на развёртку кадров. Чтобы восстановить её работу, потребуется снизить уровень яркости, тем самым защитив люминофорный слой. Дополнительно нужно проверить исправность задающего генератора и выходного каскада. При этом обязательно следует учитывать, что их рабочее напряжение находится в диапазоне 24—28 вольт.
Полное отсутствие свечения чаще всего может быть вызвано проблемами с питанием кинескопа. В процессе диагностики потребуется проверить нить накала и уровень напряжения на ней. Если целостность нити не нарушена, тогда выходом станет наматывание обмотки. Замены трансформатора в этом случае не потребуется.
При проблемах с блоком цветности и видеоусилителем пропадает звук. Противоположная ситуация, когда при наличии звука не будет изображения, означает наличие неполадки в низкочастотном усилителе. Если вместе со звуком исчезнет изображение, тогда причину стоит искать в неисправно работающем радиоканале, запускающем видеопроцессор и тюнер.
Услуги по ремонту телевизоров
Для устранения неполадок в работе телевизионного приёмника своими силами необходимо иметь соответствующие знания об устройстве и работе кинескопа. Если таких знаний нет, лучше всего обратиться к квалифицированным специалистам. Найти фирму, производящую ремонт ЭЛТ телевизоров, не составит труда.
Большинство таких фирм предоставляет клиентам удобный способ ремонта (в мастерской или на дому) и бесплатную диагностику. Опытные мастера быстро диагностируют проблему и устраняют её, используя для этого качественные детали, рекомендованные производителями телевизоров, и современное оборудование. На все проведённые работы даётся гарантия. Все проблемы, возникшие в период действия гарантийного срока, устраняются бесплатно
.Источник: 220v.guru
Ремонт телевизора своими руками
Отремонтировать телевизор самостоятельно, не прибегая к услугам телевизионного мастера, безусловно возможно. Что для этого требуется? Начальная техническая грамотность, умение держать в руках паяльник и способность провести элементарные измерения простейшим тестером. Большой объем информации о типовых дефектах, которыми пестрит Интернет, может подвигнуть даже сомневающегося заняться восстановлением сломавшегося устройства. Вера в свои силы прекрасное свойство, но вероятность получить в результате полностью «убитый» аппарат довольно высока. Может быть все-таки вызовем мастера ?
Итак, приступаем к разборке. Снимаем крышку с телевизора, если она закреплена винтами или саморезами. Современные модели телевизоров помимо крепежа имеют вдобавок хитрую систему защелок, разомкнуть которые, не сломав их или не поцарапав корпус, бывает довольно сложно. Мастера имеют опыт вскрытия аппаратов и необходимые приспособления для этого, памятуя, что соединение крышки с корпусом напоминает устройство современного пульта дистанционного управления тв, выполненного полностью на защелках.
Задняя крышка снята и нам видно устройство телевизионного приемника:
- блок питания, который может быть выполнен отдельно или совместно с инвертором или блоком led подсветки
- материнская плата
- инвертор или блок led подсветки
- матрица вместе с контроллером (T-con)
- локальная клавиатура, фотоприемник
Блок питания предназначен для формирования стабильных напряжений заданной мощности, необходимых для корректной работы остальных компонентов телевизионного шасси. Может находиться в дежурном или рабочем режиме, в зависимости от команды с материнской платы. Является наиболее уязвимым звеном при внешних неблагоприятных воздействиях таких, как перепады электричества, грозовые разряды и т.д. В блоке питания телевизора должны быть использованы качественные комплектующие, способные обеспечить его бесперебойную работу в широком диапазоне входных напряжений в тяжелом температурном режиме.
Материнская плата является «командным пунктом» всего устройства. Обеспечивает управление, коммутацию, регулировки и настройки телевизора в целом. Выполняет команды пользователя, отправляемые с пульта дистанционного управления и локальной клавиатуры. Имеет развитую архитектуру устройств хранения данных в виде микросхем Eeproom, Flash, Nand Flash, SpiFlash, RAM связанных с центральным или графическим процессором и устройствами обработки сигнала по шине I2C — последовательной шине данных, использующей две двунаправленные линии связи SDA и SCL.
Инвертор или блок led подсветки обеспечивает безотказное функционирование источников света в виде ламп или светодиодов для подсветки жидкокристаллической матрицы. Управляется по командам с материнской платы на включение и изменение яркости подсветки. Имеют серьезную структуру защиты, блокирующую систему не только при неисправности лампы или светодиодной линейки, но и при определенном дисбалансе в их работе. Трансформаторы инвертора чаще всего выходят из строя при диагностике неисправностей этого блока.
В настоящее время среди телевизоров бюджетной линейки стали появляться модели, где все блоки, представленные выше, выполнены на одной плате. Блок питания, драйвер подсветки, материнская плата скомпонованы в одном блоке. Возможность диагностики такого устройства затруднена отсутствием в свободном доступе принципиальных электрических схем и прошивок на него. Мы советуем в данном случае обратиться к профессионалам. Телемастер отремонтирует телевизор на дому или в мастерской совсем недорого по нынешним меркам, даст гарантию на выполненную работу и запчасти, сэкономит вам время и нервы.
Принимая решение о самостоятельном ремонте телевизора, следует трезво оценить свои технические и профессиональные навыки и задастся вопросом: «Смогу ли я починить свой телевизор, не навредив, ни ему, ни себе». Ведь 220 вольт еще никто не отменил также, как и правила электробезопасности при работе с электроустановками. Одно дело, если вы безвозвратно угробите «ящик» — это только материальные потери, потеря здоровья более значимая вещь. Подумайте и примите решение: «Стоит ли овчинка выделки?»
