Как починить телевизор LG

Всем привет. Вобщем появилась полоса на экране, довольно таки давно. До этого уже была такая проблема. Сдавал в ремонт, там что-то перепаяли. И вроде бы ничего.

Но через пару лет проблема повторилась. Хотел снова сдать его в ремонт, то времени нет, то лень, то ещё какая нибудь важная причина в виде и так сойдёт. И вот дошли всё таки руки. Решил разобрать сам, на свой страх и риск. Для начала заказал саму подсветку. Подсветка для LG 55LA741V ozon.ru/t/beKqoGN
Расположил телик на столе, мордой вниз, предварительно поверхность протираем от всяких крошек максимально чисто, и стелим какой нибудь материал(покрывало, простынь. И понеслась. Сначала откручиваем все шурупы, винты, болты все что есть на задней крышке. Многие из них разных размеров, поэтому зопоминаем или отмечаем где какой открутили.
Далее весь процесс в фотографиях с подписями, так как описывать всё по тексту будет не очень понятно. Надеюсь кому-то пригодится моя запись)))

Как отремонтировать телевизор своими руками. LG CF-20D70 (шасси MC-64A)

PS: Все работы проводим максимально аккуратно и осторожно. Если вы всё таки сомневаетесь, то лучше обратитесь к специалистам.

Полный размер
Полоса на экране

Полный размер
Модель телика

Полный размер
Откручиваем всё что видим. Не забывая где большие а где по-меньше шурупы

Полный размер
Из двух частей если что состоит

Полный размер
Отсоединяем все разъёмы и шлейфы к матрице экрана

Полный размер

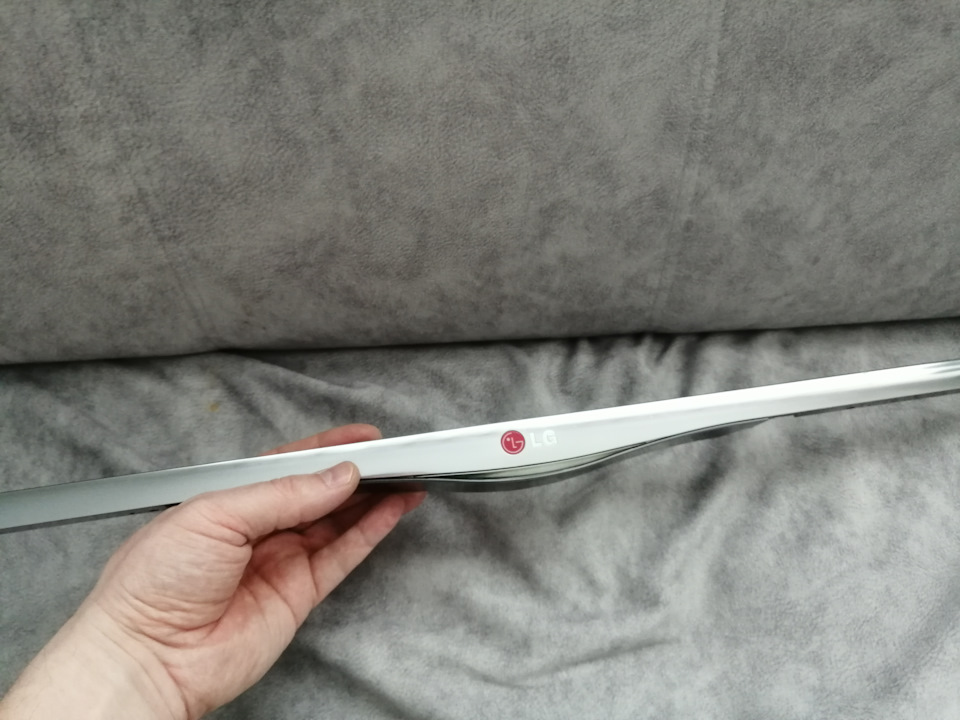

И снимаем нижнюю планку с логотипом

Полный размер

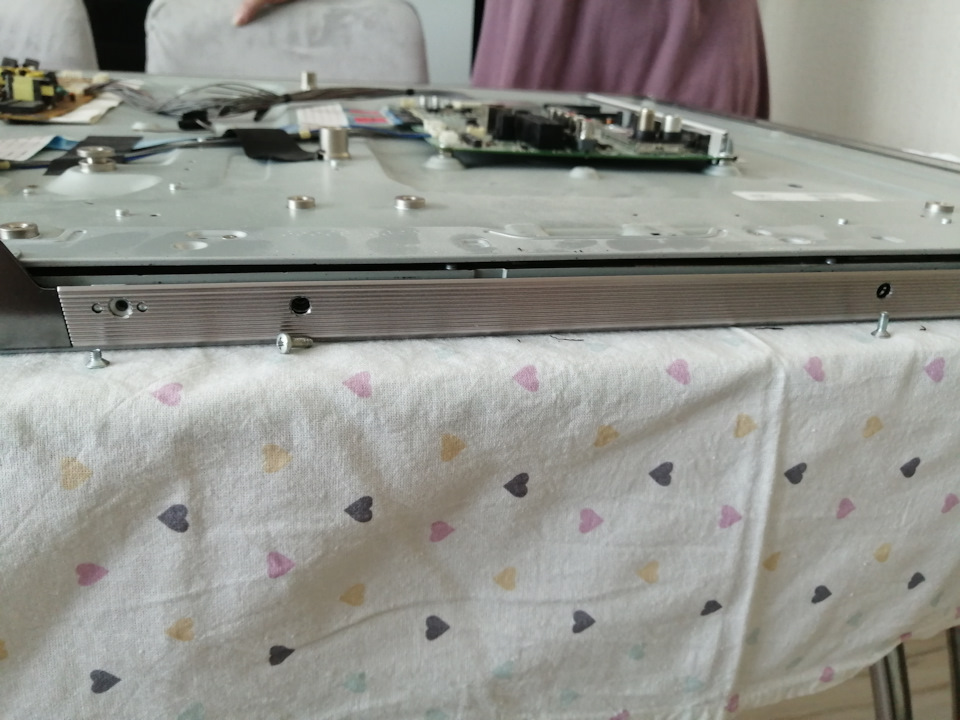

Откручиваем рамку по периметру.

Полный размер

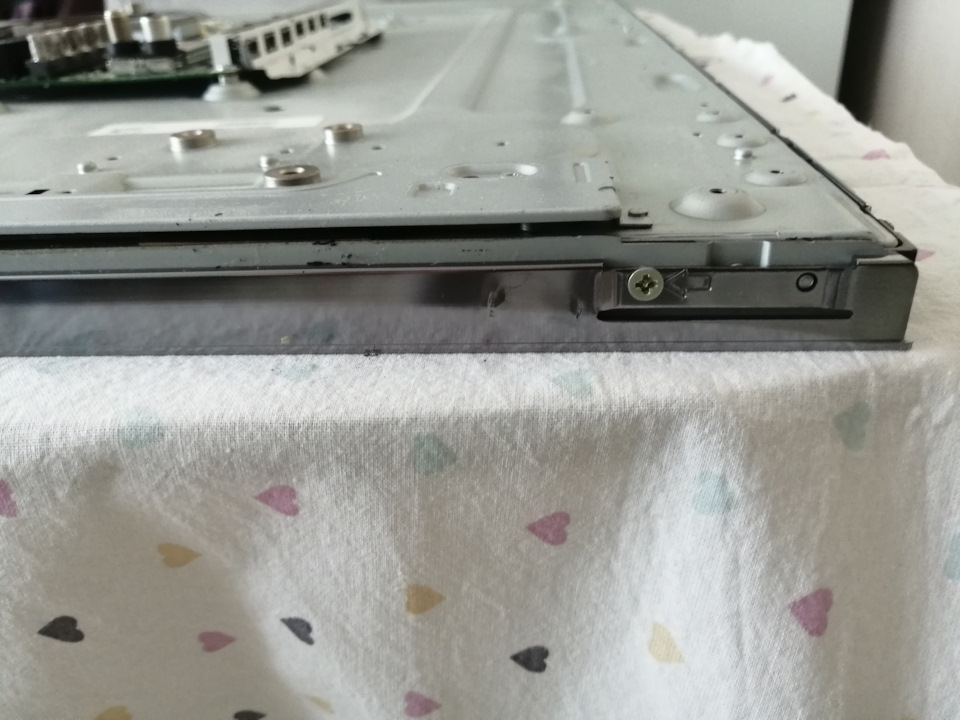

Рамка телевизора тоже закреплена разными винтами

Полный размер

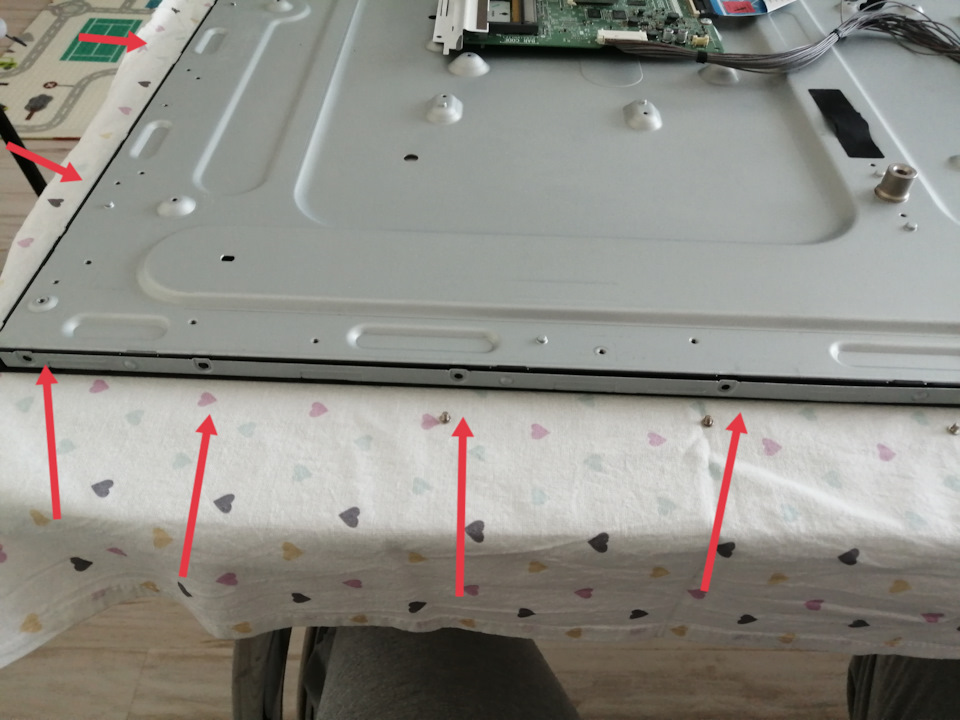

Под рамкой, по мериметру откручиваем четыре планки

Полный размер

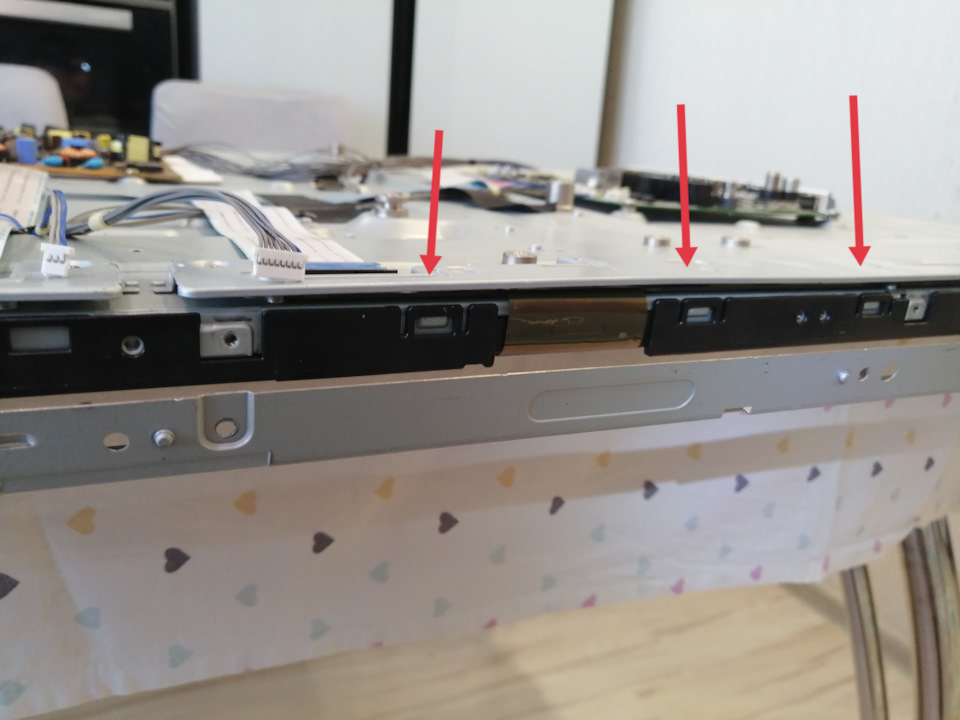

Снимаем планки, под ними по всему периметру расположено очень много защёлок, которые держат заднюю часть

Полный размер

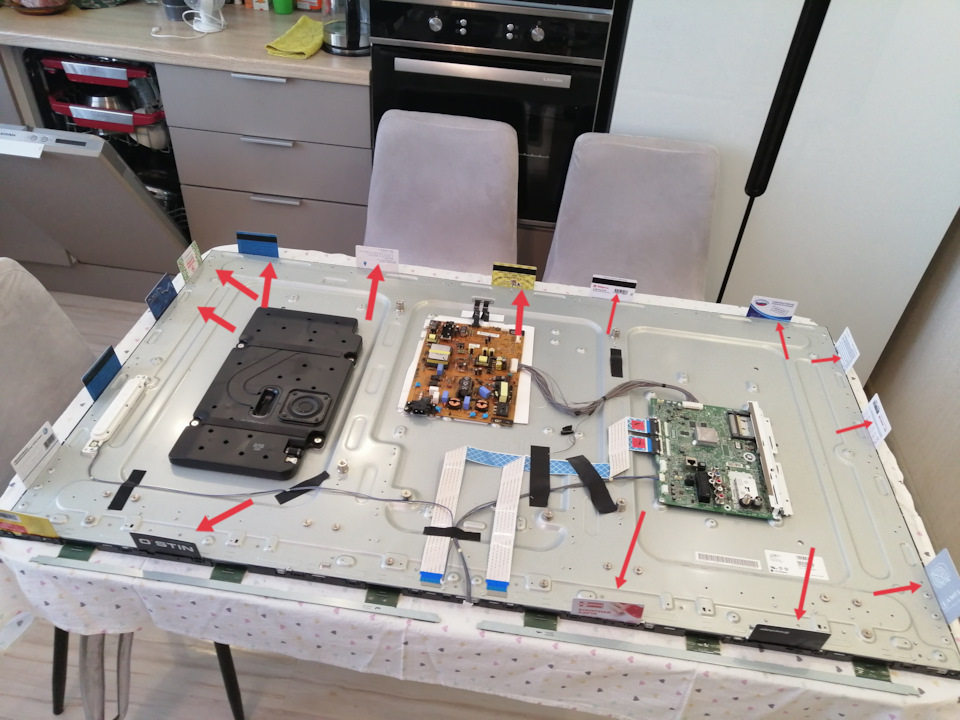

Чтоб отщёлкнуть эти защёлки(скобы, незнаю как их обзывать), всталял карточки, все что были всякие бонусные. Но можно и банковские, кому как удобней)))

Полный размер

Матрица, и многослойная плёнка(рассеиватель) незнаю как правильно называется остались на столе. Ни вкоем случае матрицу не трогаем, и не поднимаем. Иначе можно её легко повредить, а телик в помойку)

Источник: www.drive2.ru

Ремонт телевизора LG своими руками

Любому было бы жалко выкидывать телевизор стоимостью 1000$. Очевидно, что замена матрицы — это очень сложная и дорогая процедура, которую для бюджетных моделей можно даже и не применять. Особое значение вопрос ремонта принимает в крупных организациях, которые имеют в штате мастера. Как провести ремонт телевизора LG своими руками?

Данный вопрос все чаще озадачивает пользователей, поскольку не все хотят прибегать к помощи специалистов. Давайте вместе сэкономим немного денег и обсудим основные моменты.

Как проводить восстановительные работы?

Что делать при неисправности телевизора и как его починить? Сперва хотелось бы упомянуть старые добрые ЭЛТ-модели. Процент таких устройств до сих пор велик.

Телевизор имеет в своей конструкции предохранители, которые спасают пользователя от форс-мажорных ситуаций (перепады напряжения, короткие замыкания и т. д.). Поэтому ремонт нужно начинать с предохранителей. В нормальной ситуации через этот компонент проходит нулевой ток. Умельцы стали использовать данную особенность для своего блага: сгоревшую деталь потребуется вытащить и подсоединить к ее клеммам обычную лампу в 100 Вт. Это значение сопротивления станет неким ограничителем тока, что позволит электрической схеме прослужить немного дольше.

Важно! Таким же образом поступают, когда дополняют цепь ограничивающими резисторами. Лампа в этом случае также является индикатором, который дает пользователю понять, идет ли электрический ток.

В нормальной ситуации компонент мигнет и погаснет после включения лджи ТВ. Стоит заметить, что работоспособность устройства пойдет немного в неправильном русле.

На какие еще компоненты следует обратить внимание? Давайте рассмотрим основные ситуации:

1. Диодный мост выходит из строя. Компонент занимается выпрямлением тока. Если цепь испытывает перепады напряжения, один из диодов может сгореть. Бывает даже так, что выходят из строя сразу два диода, поэтому поломку стоит определить при помощи “прозвонки”.
2. Резистор выходит из строя. Задача этой детали состоит в том, чтобы снимать потенциал с электронно-лучевой трубки. Если компонент перестанет выполнять свою работу, на экране телевизора появится “радуга”. Сгореть в этом случае может терморезистор или индуктивная петля. В этом случае просто отключаем питание и используем тестер для установки неполадки.

Ремонт кинескопных телевизоров своими руками — это самая обычная замена сгоревших компонентов, но как быть с современными моделями?

Делаем ремонт правильно

Не следует забывать и об общих указаниях. Желательно провести демонтаж основной платы, дабы избежать вероятности поражения электрическим током. Сперва потребуется разрядить электрод ЭЛ-трубки.

Важно! Во время проведения восстановительных работ старайтесь не касаться металлических частей.

Расположен данный компонент в районе резиновой прокладки:

1. Воспользуйтесь отверткой, для того чтобы поддеть резинку.
2. Раскачайте компонент и извлеките электрод ЭЛ-трубки.
3. Коснитесь стержнем корпуса устройства, тем самым разряжая деталь. Если вы сможете найти землю, то лучше воспользоваться ею. Самый идеальный вариант — это розетка европейского типа, в которую правильно подключены клеммы.
4. При разрядке вы должны услышать характерные щелчки. Разряжайте компонент, пока не перестанете их слышать.
5. Каждый телевизор имеет главную плату, которая и занимается “управлением” техникой. Извлеките эту деталь и осмотрите радиокомпоненты на плате.
6. Если потребуется, замените вздутые конденсаторы, резисторы и перегоревшие элементы.

Важно! Если вам так и не удалось самостоятельно отремонтировать телевизор, наверное, пришла пора заменить его на новую усовершенствованную модель. В нашем отдельном обзоре вы узнаете, какие марки телевизоров лучше.

ЖК устройства

Ремонт ЖК телевизоров лж своими руками — экран не светится. Данная проблемы может иметь решение, если знать общие принципы.

Случаи поломки такой техники немного сходят с вышеописанными для ЭЛТ-моделей. Очевидно, что здесь вряд ли найдутся какие-нибудь позисторы, поэтому потребуется лишь установить причину выхода подсветки из строя. Обычно такие телевизоры классифицируют по двум типам:

• На базе газовых разрядных ламп.
• На базе диодов.

Газовые лампы не имеют ничего общего с теми лампами, которые висят на потолках. Для проверки питания необходимо демонтировать заднюю стенку и визуально оценить работоспособность проводов, которые уходят внутрь матрицы. Для этого отсоединяем их от разъема и при помощи лампочки проверяем их работу.

Бывает и так, что подсветку осуществляет ряд источников света разрядного типа. В этом случае нужно будет постараться вытащить матрицу и включить устройство, посмотрев за тем, какая именно лампа не работает. Если вышедший из строя компонент был найдет, то ему потребуется найти замену.

Важно! Выбирайте комплектующие в соответствии с моделью вашего телевизора.

В некоторых моделях вообще нужно просто достать лампу с торца, не демонтируя матрицу. Проводники расположены с двух сторон и прикрыты специальной защитной прокладкой, которую нужно немного отодвинуть. Лампочка выпаивается и на ее место попадает новенький компонент.

Важно! Также при установке учитывайте позицию расположения: боковая или верхняя. Не стоит упускать из виду и те случаи, когда в одной ячейке используется несколько осветителей.

Если на экране красуется горизонтальная или вертикальная полоса, то корень проблемы следует искать в электроде развертки. Рекомендуем вам дать питание на другое устройство, которое имеет исправную матрицу, для того чтобы подтвердить это предположение.

Важно! Нерационально проводить замену кристаллов в тех моделях телевизоров, которые являются бюджетными. Скорее всего, выгоднее будет приобрести новое устройство. Возможно, подходящую модель вы найдете в нашей публикации «Лучшие LED телевизоры 32 дюйма».

Но не будем забывать о тех случаях, когда ТВ сломан, но вот матрица его исправна. Тогда проводить ремонт рекомендуется.

Проблемы с кабелем

Самая распространенная поломка — это неполадки с кабелем. Чаще всего на него попросту наступают, что приводит к повреждению жилы или даже дорожки на микросхеме. Ресивер цифрового типа выполнен в виде небольшой микросхемы с экранирующим покрытием, именно поэтому сборка идет неотделимо от разъема кабеля.

Перед ремонтом такого компонента нужно аккуратно вытащить электронные компонент. Потом следует найти клей и паяльник, возвращая всю проводку на свои места.

Важно! При выборе нового телевизора не забывайте обращать внимание на разрешение экрана. Одной из новейших разработок является разрешение 4к. А перейдя по ссылке, вы найдете рейтинг телевизоров 4к.

Видеоматериал

Как вы могли понять, ремонт телевизоров самостоятельно не всегда требуется, поскольку не все случаи обойдутся вам в минимум инвестиций. Но если затраты относительно небольшие, то за восстановление браться определенно стоит.

Опубликовано 12.12.2017 Обновлено 29.06.2019 Пользователем

Поделиться в соц. сетях:

Источник: serviceyard.net

Ремонт плазменных телевизоров: своими руками ЖК и LED, LG и Филипс не включается, видео и схемы, жидкокристаллический

Ремонт

На чтение 6 мин Просмотров 449

Ремонт плазменных телевизоров: 3 способа проведения

Опыт мастеров позволяет устранять поломки различного характера и разной степени сложности Без видео- и аудиотехники современный человек уже не представляет свою жизнь. В результате регулярного и интенсивного использования техники, она подвергается различным поломкам. У импортных и отечественных телевизоров очень часто нарушается потенциал. За эту функцию отвечает позистор.

Еще одной поломкой плазмы может быть изменение цвета, помехи, появление светлых или темных полос во время работы. Но иногда проблема может заключаться в розетке или шнуре питания. Это только самое минимальное описание неисправностей, так как может быть еще множество проблем, связанных с телевизором. Сложнее всего починить неисправности экрана. Если на мониторе появились темные или светлые пятна после удара или попадания воды, то лучше сразу же отнести его в сервисный центр, так как только мастер сможет отремонтировать устройство.

Возможен ли ремонт телевизора своими руками

Перед началом проведения ремонтных работ, обязательно нужно определить, что именно сломалось и для этого проводится диагностика устройства. Если телевизор не включается, то неисправность может возникать из-за сгоревшего предохранителя. Это касается телевизоров с жидкокристаллическим экраном и кинескопных. В то же время, как показывает практика, проблема может заключаться в неисправности диодного моста.

Если поломка в телевизоре несущественая, ремонт производится своими руками

Ремонт телевизора можно:

• Произвести в сервисном центре;
• Вызвать мастера на дом;
• Выполнить всю работу по ремонту самостоятельно.

Плазменные телевизоры в отличие от ламповых обладают множеством преимуществ, так как они: имеют более насыщенное изображение, отличаются тонким корпусом, характеризуются высокой контрастностью и широкими углами обзора. Однако, несмотря на все преимущества, как и модели с кинескопом, они подвержены самым различным поломкам.

Все виды возникающих неисправностей можно разделить на несколько категорий, а именно:

• Неисправность плазменной панели;
• Поломка электрической схемы, ресивера;
• Проблемы с гнездами, разъемами, проводами;
• Накопление пыли внутри устройства.

Если сломан экран, то изображение может частично или полностью отсутствовать. В таком случае требуется замена плазменной панели в специализированном сервисном центре, и самостоятельно отремонтировать телевизор не получится. Если разбили панель телика, также нужно ее заменить. Если проблема в электронике, то изображение может искажаться и пропадать полностью. Электронику можно отремонтировать самому путем перепайки неисправных частей или заменить их на новые.

Однако, обязательно нужно иметь определенные знания и навыки работы с электроникой.

При неаккуратном обращении с проводами, шлейфами или разъемами могут возникнуть определенные проблемы. Неисправные части ЛЕД телевизора можно отремонтировать, а при серьезной поломке – заменить на новые. Накопление пыли внутри корпуса может спровоцировать возникновение различных неисправностей, именно поэтому, лучше своевременно проводить чистку прибора, чем потом на протяжении длительного времени ремонтировать телевизор.

Особенности ремонта ЖК телевизоров своими руками

Ремонт LED телевизоров в домашних условиях может быть достаточно сложным и трудоемким занятием, именно поэтому, нужно уделять достаточно внимания профилактике, так как это поможет снизить риск возникновения поломки.

Ремонт ЖК телевизоров в домашних условиях — задача решаемая, особенно если обладать базовым опытом в электронике

К профилактическим мероприятиям можно отнести:

• Устройство должно находиться в проветриваемом помещении;
• Периодически нужно делать очистку от пыли;
• Нельзя оставлять статические картинки более 20 минут.

Научиться ремонтировать телевизор самостоятельно достаточно просто, самое главное, учитывать советы профессиональных мастеров. Узнать все секреты починки LCD телевизоров, можно посмотрев видео уроки для начинающих, где все подробно изложено для каждой марки устройства.

Важно! Прежде чем приступать к самостоятельному ремонту телевизора, желательно проконсультироваться со специалистом, так как причина поломки может быть очень серьезной и можно только нанести еще больший вред технике.

Поломки и ремонт телевизора LG своими руками

Компания LG считается одним из наиболее популярных производителей бытовой техники. Производитель все время совершенствует производство бытовой техники, внедряя новейшие технологии, что позволяет добиваться исключительного качества приборов.

Чтобы определить, как выполнить ремонт LG телевизоров и других моделей, изначально нужно установить причину поломки

В основном к поломкам телевизоров ЛДЖИ приводят такие факторы как:

• Попадание внутрь техники посторонних предметов;
• Засорение;
• Некачественное обслуживание и неправильная эксплуатация.

Прежде чем начать ремонт ЛСД телевизора нужно подготовить соответствующие инструменты и проверить устройство на наличие неисправностей. Затем нужно снять заднюю крышку прибора и найти инструкцию, где будет написано по-русски, чтобы можно было изучить конфигурацию. Изначально осматривается телевизионный приемник, а также проверяется надежность подключения всех кабелей. После проверки соединений нужно тщательно осмотреть кабельное оборудование, ведь именно оно может быть основной причиной поломки.

Если причина неисправности заключается в шнуре питания, то изначально нужно выполнить его замену и только после этого приступать к дальнейшей диагностике прибора.

Зачастую ЛСИДИ телевизоры не работают из-за поломки блока питания. По этой же причине может часто выходить из строя компьютер. Поломка в основном случается в результате чрезмерного накопления пыли внутри прибора. Во время ремонта старого ЭЛТ телевизора, нужно осмотреть цокольный элемент кинескопа. Обязательно должны светиться все нити.

Если приходится ремонтировать электронные приборы в первый раз, то изначально составляется схемотехника.

Модели и ремонт LED телевизоров

Починка телевизора своими руками – вполне выполнимая задача, самое главное изначально ознакомиться с особенностями внутреннего устройства техники.

Если сломался телевизор LED можно предположить два варианта – либо вышел из строя блок питания, либо сама подсветка вышла из строя

Самыми простыми считаются такие модели телевизоров как:

Кроме того, среди современных телевизоров довольно простым устройством отличаются марки Сони, Панасоник, Эленберг, Мистери. Стандартными неисправностями считается отсутствие подсветки или периодическое пропадание звука. В таком случае, важно определить работоспособность каждого отдельного элемента.

В телевизорах Супра, Самсунг, ВВК и других, зачастую выгорают светодиоды, расположенные на ленте. Проблема устраняется путем их замены. Причиной выгорания светодиодов в основном становится постоянный перегрев устройства и работа его при критическом температурном режиме. Помимо замены светодиода, также важно выравнивание теплоотвода, так как это способствует более лучшей отдачи излишков тепла.

Что делать, если не включается телевизор Филипс: ремонт своими руками

Высокая надежность телевизора марки Philips гарантирует его продолжительный срок службы, однако, в некоторых случаях могут возникать различного рода поломки. Техника марки Филипс отличается высоким качеством и сложностью устранения поломки, так как устройство характеризуется особенностью деталей, в частности, таких как трансформатор.

Если в телевизоре Филипс индикатор мигает, значит, телевизор сам диагностирует тип неполадки

Наиболее распространенными видами неисправности считаются такие как:

• Отсутствие звука;
• Мигание, периодическое пропадание или полное отсутствие картинки;
• Искажение изображения;
• Отсутствие реакции на команды.

В случае разбитой матрицы лучше всего приобрести другой телевизор, так как ее замена будет очень дорогостоящей. Если нет достаточного опыта проведения ремонтных работ, то можно просмотреть видеоуроки или доверить устранение неисправностей специалистам.

Ремонт телевизора своими руками (видео)

Жидкокристаллические телевизоры являются очень надежным и функциональным устройством, однако, при неправильной эксплуатации, при попадании пыли и посторонних предметов, а также в случае наличия брака и многих других проблем, могут возникать различного рода поломки. Устранить многие виды плазменных неисправностей можно достаточно просто самостоятельно, самое главное предварительно изучить устройство этого вида техники.
