Подключение
В зависимости от телевизора и другого
подключенного оборудования существует несколько
способов подключения аппарата. Воспользуйтесь
одним из описанных ниже подключений.
Для получения наилучшего результата при
необходимости обратитесь к инструкциям по
эксплуатации телевизора, кассетного
видеомагнитофона, акустической стереосистемы или
Чтобы добиться наилучшего качества
воспроизведения звука подключите к разъемам
AUDIO OUT аппарата аудиовходы усилителя,
приемника, стерео или аудио/видеооборудования.
LG DKS-6000 — DVD-караоке система — демонстрация работы и внутреннее устройство .
См. раздел «Подключение дополнительного
оборудования» на стр. 10.
— Подключите проигрыватель DVD напрямую к
телевизору. Настройте телевизор на правильный
— Не подключайте к разъему AUDIO OUT аппарата
разъем наушников (на деке записи) или акустической
— Не подключайте DVD аппарат через кассетный
видеомагнитофон. Цифровое изображение может
быть искажено системой защиты от копирования.

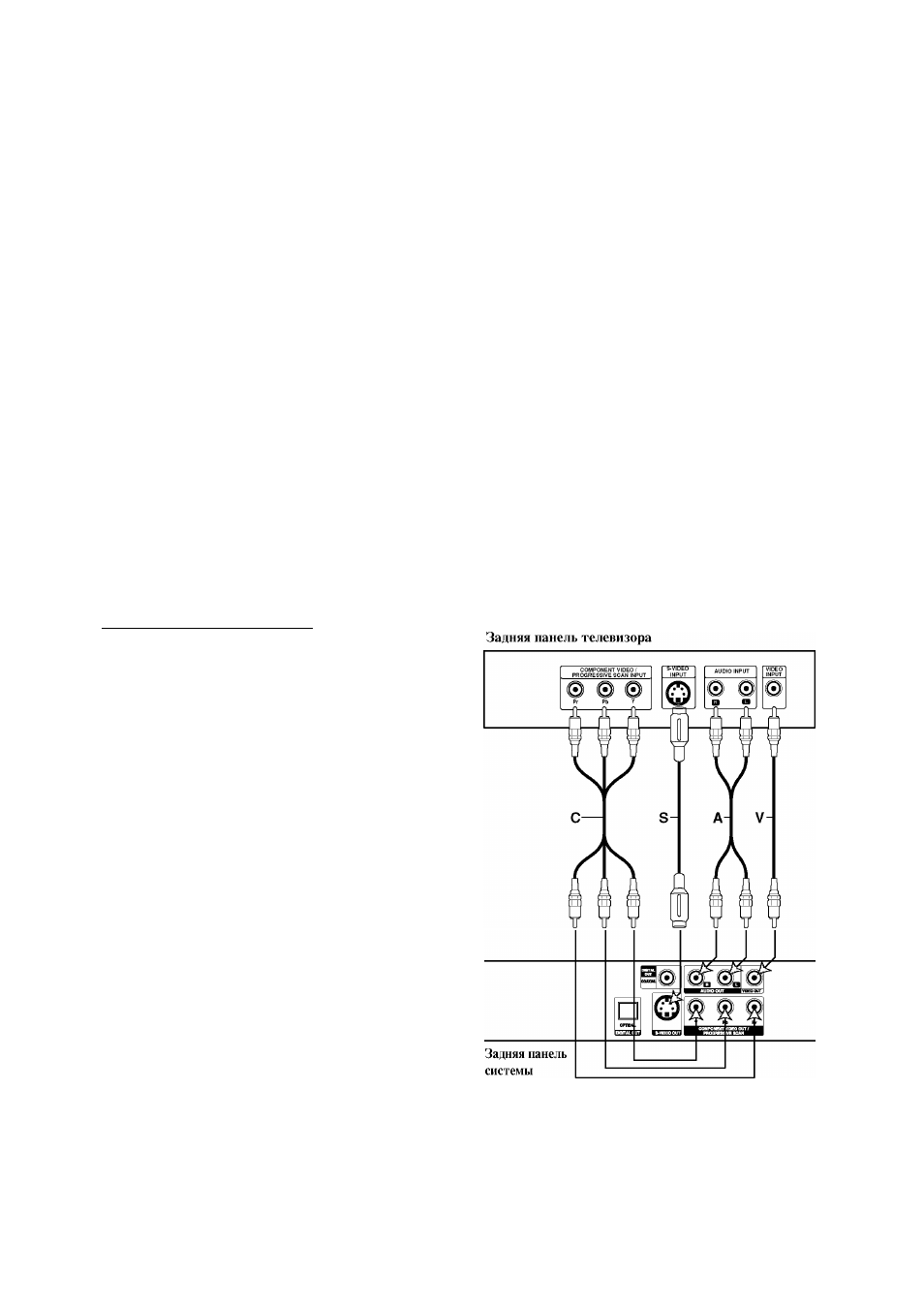

Подключение к телевизору
• Сделайте одно из следующих подключений в
зависимости от возможностей имеющегося
оборудования.
Подключение композитного видео
Соедините разъем VIDEO OUT на аппарате с
разъемом VIDEO IN на телевизоре прилагаемым
видеокабелем (V).
^•Соедините левый и правый разъемы AUDIO OUT
аппарата с разъемами AUDIO LEFT/RIGHT IN
телевизора (A) прилагаемыми аудиокабелями.
Соедините выходной разъем S-VIDEO OUT на аппарата
с входным разъемом S-VIDEO IN на телевизоре с
помощью дополнительного кабеля S-Video (S).
^•Соедините левый и правый выходные разъемы
AUDIO OUT аппарата с левым и правым звуковыми
входами телевизора (А) с помощью прилагаемых
аудиокабелей.
Подключение компонентного видео (Color Stream®)
Соедините выходные разъемы COMPONENT VIDEO
OUT/PROGRESSIVE SCAN на аппарате с
соответствующими входными разъемами на
телевизоре с помощью дополнительного кабеля Y
Pb Pr (C).
Соедините левый и правый выходные разъемы
AUDIO OUT системы с левым и правым входными
звуковыми входами телевизора (А) с помощью
прилагаемых аудиокабелей.
Подключение прогрессивного сигнала
(ColorStream® pro)
• Если Ваш телевизор поддерживает систему высокой
четкости, можно повысить разрешение
видеоизображения, подключив аппарат через
• Если Ваш телевизор не поддерживает прогрессивную
развертку, подключение DVD проигрывателя через
DVD LG DKS-2000H
прогрессивный видеовыход приведет к искаженному
Соедините выходные разъемы COMPONENT VIDEO
OUT/PROGRESSIVE SCAN на аппарате с
соответствующими входными разъемами на телевизоре
с помощью дополнительного кабеля Y Pb Pr (C).
Соедините левый и правый выходные разъемы AUDIO
OUT на плеере DVD с соответствующими входными
звуховыми разъемами телевизора (A) с помощью
прилагаемых аудиокабелей.
— Переключите режим Progressive в положение «ВКЛ»
в меню настроек, см. страницу 14.
— Режим прогрессивной развертки не будет работать при
аналоговом подключении (желтые разъемы VIDEO
OUT).
