Проверил дидный мост, отпайка после него вывода — предохранитель не горит, электролит. кондёр в наличии, потом отпаял ключевой транзистор от тр-ра — предохранитель не горит в Блоке питании. Это центральная ножка SVR 40200C AGEG (ножек пять) — может он!? т.к. потом отпаял после тр-ра диоды — предохранитель сгорел :yea:
30 апреля 2007 в 18:54
«. SVR 40200C . » правильно будет S M R40200C, и это не «ключевой транзистор» а микросхема, проверь как звонятся ножки 3 и 4 между собой. Проверь DZ801 — R2K. В первую очередь замени C851, он между рёбрами радиатора по моему. Шасси SCT11B. Советов по ремонту его БП в сети полно. http://forum.telemaster.info/viewtopic.php?t=1513highlight=smr40200
01 мая 2007 в 14:52
Спасибо огромное, а схемку не подскажите где найти. Похоже это решение по ремонту узла питания телевизора Samsung: Менять нужно мк-му SMR40200 и дросселя HIS0169 (DZ801 = R2K) в паре, все переделки и замены в области конденсаторов С851 = 22 мкФх25В на 50В, С801 = 2200п поменять на 1000п или выкинуть вообще в первичке и все электролиты кадровой, обычно выходит 100мкф-35V (если будут полосы сверху экрана), но лучьше заменить все 5шт. :ura:
Samsung UE46F6100AK не включается, ремонт блока питания.
Источник: forum.telemaster.info
Ремонт телевизора Samsung
Много лет верой и правдой служил нам CK-5039. Но в последнее время его стали часто выключать полностью, между тем, как все предыдущие лет 12 лишь переводили в ждущий режим. Результат — при очередном включении сгорел блок питания. Так как смотрю телевизор очень редко, долго тянул с ремонтом, но на новогодние праздники, решил вспомнить былое, и занялся ремонтом.
Телевизор собран на шасси SCT-11B. Блок питания выполнен на славящемся своей «надежностью» комплекте из микросхемы SMR40200 и гибридной сборке HIS0169:
Видимо, при включении, когда напряжение превышает порог открытия лавинного диода DZ-801 (R2K) он пробивается, далее сгорает SMR40200 и HIS.
Для тестирования основной схемы телевизора, я подключил блок питания, который использовал в свое время для лампового корректора, слегка переделав его, чтобы он выдавал 200 и 12.6 В. Тестовое включение с таким блоком питания показало, что телевизор полностью функционирует.
Внимательно изучив вопрос замены, обнаружил, что за долгие годы эксплуатации и ремонта этих блоков питания, в России был создан ремкомплект, включающий в себя
— микросборку PCM169, заменяющую HIS
— полевой транзистор
Особенно удобно применение полевого транзистора с непроводящим корпусом.
Приобретя указанный комплект на Митино, в павильоне http://www.pl-1.ru/, я приступил к ремонту. Была заменена «сладкая парочка» SMR40200 и HIS0169, конденсатор C851 (согласно многочисленным советам, я установил его 47 мкф на 63В), лавинный диод DZ-801 R2KN и предохранитель. Также, параллельно R2K был установлен гасящий резистор 22Ком.
Не включается телевизор Samsung UE46F6510 / Перегорает сетевой предохранитель
Предварительно отключив подачу высокого напряжения на основную часть схемы, я убедился, что напряжение на гасящем резисторе 22К составляет 132В, что есть очень хорошо.
После этого, питание было подано. Напряжение в ждущем режиме составляет 132В, в рабочем режиме — 125В, т.е. абсолютно правильные значения.
Ремонт был успешно завершен, телевизор вновь работает!
Источник: arinsky.ru

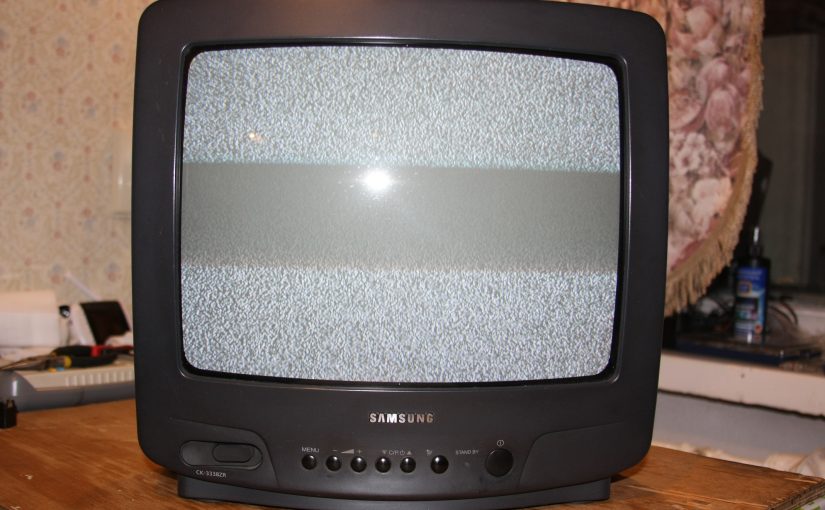

Ремонт телевизора Samsung CK-3338ZR
После нескольких дней пребывания в отключенном от электросети состоянии, при включении кнопкой питания, телевизор Samsung CK-3338ZR издал энергичный “Пшик” где-то внутри, и более признаков жизни не подавал. Светодиод дежурного режима не горел.
Вскрытие показало парочку вздутых конденсаторов в “холодной” части источника питания и сгоревший предохранитель 3.15А. После замены конденсаторов и предохранителя была сделана попытка включения, очередной энергичный “пшик” на этот раз сопровождался яркой вспышкой. “Пшик” издал новый предохранитель…
Прозвонка показала пробой микросборки SMR40200C. Погуглил – интернет посоветовал менять и парную HIS0169C, ибо она всегда выходит из строя при пробое SMR40200C.
Попутно поменял задающий конденсатор С851 22 мкФx35В на новый на рабочее напряжение 50В. В профилактических целях.
После этого телевизор запустился и проработал несколько часов. Однако после “выключения” (перевода в ждущий режим) через несколько десятков минут трансформатор блока питания начал издавать свист, а светодиод дежурного засветился желтым.
Пробило защитный лавинный диод DZ801 типа R2K на высоковольтном выходе БП.
После замены диода померил напряжение на высоковольтном выходе блока питания. 145В в рабочем режиме (завышено, надо 140В), в дежурном режиме подскакивает до 160В и со скоростью 1 вольт в несколько секунд растет. Дорасти до 170В не дал не разу, выключал. На каком уровне рост остановился бы – выяснять не стал – было жалко новый диод.
Виновником завышения напряжений стали, скорее всего, китайские SMR40200C и HIS069C – их интернет считает виновниками завышения напряжений.
Попробовал заменить дроссель L803 на аналогичный. Напряжение рабочего хода чуть понизилось, но появилось подергивание строк. Вернул на место штатный.
Проблему решил впаиванием раритетного резистора ВС-0,125 470 Ом последовательно с этим дросселем (перерезал дорожку). Номинал подбирал. Напряжение рабочего хода встало четко на 140В, на холостом ходу подрастало до 156В и на этом останавливалось.
Пропаял мощные резисторы, от хронического перегрева их пайки были на грани разрушения. Левый заменил.
Долгий прогон в ждущем режиме в течение нескольких часов показал, что телевизор можно собирать и вешать под потолок. Но, познакомившись поближе с блоком питания на SMR40200C+HIS0169C, стараюсь отключать телевизор от сети, когда он долго не используется.
