Мои познания в ремонте данного вида техники: Любитель
Наличие схемы: http://monitor.espec.ws/section31/topic203699.html
Состав аппарата.
Марка и модель — PHILIPS 32PFL3605/60
Шасси (если известно) — TPM4.1E LA
Модуль обработки сигнала (Main) — 715G3786-M1A-000-004B
Блок питания (PSU ) — 715G3816-P02-H20-002U
LCD матрица — LG LC320WUY-SC
Прочее (T-CON, инвертор. ) — TAFT-S712D
MT8222TMMU
W9425G6EH-4
TL2428MCP02
25Q32BVSIG
TPS65192
ATMLHOO8 32C
TPA3110D2
UBA2071A
TNY277PN
G6961SZ
Текст сообщения:
Доработка блока питания по бюллику выполнена, U7106 заменена на LM317.
Телевизор на холодную уверенно включается и работает несколько минут, потом экран медленно гаснет, иногда с сопровождением мелких строчных артефактов. Последующие запуски к успеху не приводят. Через несколько часов можно снова получить изображение на несколько секунд и аут. На другой день все повторяется.
Напряжения блока питания после погасания экрана +5v STBY есть, +12,7V есть, +24v проваливается до +7. 11v
Повторное включение при отключенных коннекторах CN802, CN803 происходит успешно, телевизор работает без подсветки нормально, напряжения БП в норме. Подсвечивая фонарем видим нормальное изображение. Напряжения блока питания в этом режиме +5v STBY есть, +12,7V есть, +26,6v есть.
При отключении шлейфов матрицы, при подключенных коннекторах CN802, CN803, видим слабое засвечивание матрицы. Добирался до ламп, в этом режиме все светят ровно (почти на минимальной яркости?) в одном спектре, заодно обслужил коннекторы ламп. Напряжения блока питания в этом режиме: +5v STBY есть, +12,7V есть, +26,6v есть.
Проверил ключи Q801, Q802, все оптопары заменены, хотя и снятые нареканий не вызывали.
Следующие замеры производились при отключенных шлейфах матрицы и при подключенных шлейфах матрицы (коннекторы ламп подключены в обоих случаях):
+В . в обоих случаях +383v
CN902
ENA . 2,36 2,35
DIM . 2,6 2,6
UBA2071
pin 16 . 12,3 12,37
pin 15 . 5,4 0
pin 13 . 0,26 3.36
pin 12 . 4,7 0 (при холодном запуске 3,46)
pin 3 . 0-0,72 0-0,72 (плавает постоянно)
Удалил из схемы Q803, однако на pin 12 напряжение все равно снижается до 0. Грешу на UBA2071, заказал, долго ждать.
Вопрос: Как и что может влиять работой инвертора на изменения напряжения +24? И может ли так чудить UBA2071? (Я понимаю, что +24 не стабилизировано и существует тенденция к увеличению общей нагрузки скорее всего пробоем какого то компонента, и лишь наличие стабилизаторов по каналам 5v STBY и 12 v не дают увидеть просадку на этих напряжениях.)
Куда еще стоит посмотреть до замены микросхемы? Нагрева элементов и посторонних звуков в инверторе не обнаружено. Стоит ли отключать защиту по 5 или 6 ноге для дальнейших изысканий?
Долго читал разные форумы с подобной проблемой и вот все таки решил создать тему.
Завтра попробую подключить БП без майна с запуском инвертора, путем подачи 5V STBY через 1К на ENA и DIM и нагрузкой этого же напряжения черег 50 ом на землю и на SB. Если инвертор зажжет лампы, буду пытаться отрубать защиту красным светодиодом 6 ногу UBA на горячую землю. Потом попробую замыкать 1-2 пины на оптопарах. Что еще можно попробовать?
С утра распаял +5V STBY через 1К на ENA и через 1К на DIM, через 50 ом на землю и напрямую на S/B. Инвертор включился без main, лампы засветились, правда не очень ярко, по ощущениям однако значительно ярче, чем при отключенных шлейфах матрицы. Контролировал +24 вольта во время запуска инвертора, пока не запустились лампы висело 11 вольт, после запуска замп, стало 25 (в принципе так было и при прошлых замерах). Больше часа стоит на прогоне не тухнет, 24 вольта в размере 25 вольт стоят как вкопанные. Произвел новые замеры и был удивлен:
CN902
ENA . 3,03
DIM . 3,03
UBA2071
pin 16 . 12,08
pin 15 . 5,49
pin 13 . — 0,03 (минус)
pin 12 . 4,67
pin 3 . 0,72 (не плавает)
Стоим на прогоне дальше. Похоже, что UBA работает? Может увеличить сигнал яркости? Чтобы засветились лампы ярче и ток приподнялся, может тогда 24 свалится?
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Источник: remont-aud.net

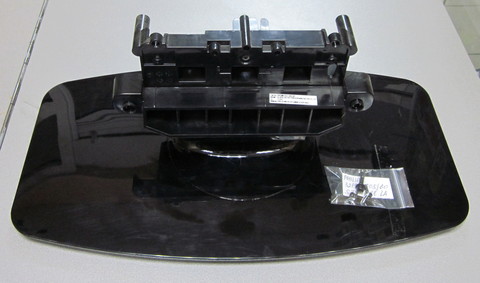

Подставка для PHILIPS 32PFL3605/60
Подставка для телевизора PHILIPS 32PFL3605/60, б/у, в хорошем состоянии, мелкие царапины на корпусе, с комплектом винтов крепления. Для установки подставки на данной модели телевизора необходимо снять заднюю крышку аппарата (при отсутствии верхней части).
Продано. Нет в наличии.
Доставка Почтой России наложенным платежом (оплата при получении на почте), либо по предоплате на карту банка или расчетный счет (дешевле).
Самовывоз: по предварительному заказу (на следующий день товар будет доставлен со склада), Иркутская обл., г. Ангарск, 95 кв-л, дом 31, ТД «Альянс», 2 этаж, каб.№4, с 13-00 до 19-00. Есть терминал.
- Обратная связь
- Политика конфиденциальности
- Контакты
Источник: www.pulttv.net
Philips 32pfl3605 60 схема
Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.
Техническое описание и состав телевизора PHILIPS 32PFL3605, тип панели и применяемые модули. Состав модулей.
Chassis/Version: TPM4.1E LA
Panel: LC320WUY(SC)(B1) code 117 p/n: 932225774682
Inverter (backlight): 715G3816-P01-H20-002U
PWM Inverter: UBA2071AT (24)
MOSFET Inverter: 11N60ES
Power Supply (PSU): 715G3816-P01-H20-002U (9965 100 34156)
MOSFET Power: FMV11N60ES // FQPF3N80C
MainBoard: 715G3786-M1A-000-004X (B) (9965 100 34149)
IC MainBoard: MT8222TMMU , W9425G6EH-4 , TL2428MCP02 , 25Q32BVSIG , TPS65192 , TPA3110D2
Control: Remote: 2422 549 02454 (RC4747), IR: 715G3851-R01-000-004B
Технические характеристики 32PFL3605
| Диагональ экрана: | 32″ (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Частота обновления: | 50 Гц |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 400 кд/м2 |
| Контрастность динамическая: | 50000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2х10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x2, USB |
| Вес телевизора: | с подставкой: 9.4 кг без подставки: 8.3 кг |
| Размеры: | с подставкой 796x556x220 мм без подставки 796x508x93 мм |
| Потребление от сети: | 105 Вт |
Общие рекомендации по ремонту TV LCD
Любой ремонт и диагностику телевизора PHILIPS 32PFL3605H/12, как и других устройств, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Многие видимые изменения дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.
Ремонт модуля питания
В случаях, когда телевизор PHILIPS 32PFL3605H/12 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, — скорее всего неисправен модуль питания 715G3816-P02-H20-0024 или, что бывает несколько реже, — отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS). Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и силовой ключ преобразователя FMV11N60ES FQPF3N80C, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Причины пробоя силового ключа обратноходового преобразователя модуля питания могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора TNY277PN SG6961 прк NCP1271D65R2G осн TNY274PN-TL деж или обрывы резисторов в её обвязке.
При использовании в модуле питания схемы активной Коррекции Коэффициента Мощности (ККМ), поиск неисправных элементов несколько сложнее.
Ремонт инвертора
Если у PHILIPS 32PFL3605H/12 нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания — инвертора. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП.
Диагностика инвертора 715G3816-P02-H20-0024 может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.
В этих случаях необходимо соблюдать особую осторожность ввиду риска выхода из строя силовых элементов. После окончания всех ремонтных работ следует обязательно восстановить цепи защиты для полноценной и безопасной дальнейшей эксплуатации телевизора пользователем.
Ремонт Main Board
Материнская плата SSB 715G3656-M1A-000-005X подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Один из популярных типовых дефектов материнской платы шасси TPM4.1E LA бывает вызван применением линейного стабилизатора G973-120 (G973-120ADJF11U) для питания процессора в дежурном режиме (3.3 в). Возможно, проблема вызвана неудачно выбранным тепловым режимом, либо низким качеством микросхемы.
Внешние проявления: телевизор не включается и никакие индикаторы не святятся, хотя блок питания исправен. На выходе G973-120 занижено или отсутствует напряжение 3.3 в. Целесообразно его заменить на более мощный 78R33 с применением теплоотвода.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard 715G3786-M1A-000-004X показан на рисунке ниже:
715G3786-M1A-000-004X может применяться в телевизорах:
PHILIPS 32PFL3605/60 (Panel LC320WUY(SC)(B1) code 117 p/n: 932225774682), PHILIPS 42PFL3605/60 (Panel LC420WUY (SC)(B1) code 116 p/n: 932227575682).
Дополнительно по PSU
В телевизоре 32PFL3605/60 установлен модуль питания 715G3816-P01-H20-002U с применением схемы PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора SG6961 не допускает подключение электролитического конденсатора фильтра входного выпрямителя к сети непосредственно через открытые диоды, когда величину тока заряда определяет его реактивное сопротивление (порядка 15-30 ом на частоте 50 гц.). В результате преобразования, зарядный ток конденсатора будет определяться таким образом, что огибающая высокочастотных импульсов входного тока повторит фазу и форму синусоиды входного напряжения. Проверка исправности узла PFC осуществляется замером постоянного напряжения на конденсаторе выпрямителя сети. В рабочем режиме должно быть около 380V, в дежурном примерно 300V.
Внешний вид блока питания
Основные особенности устройства PHILIPS 32PFL3605:
Установлена матрица (LCD-панель) LC320WUY(SC)(B1) code 117 p/n: 932225774682.
Для питания ламп подсветки применяется инвертор 715G3816-P01-H20-002U, управляется ШИМ-контроллером UBA2071AT (24). В качестве силовых элементов инвертора применяются ключи типа 11N60ES.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL3605 осуществляет модуль питания 715G3816-P01-H20-002U, либо его аналоги c использованием микросхем SG6961 (PFC), NCP1271, TNY277PN и силовых ключей типа FMV11N60ES // FQPF3N80C.
MainBoard — основная плата (материнская плата) представляет собой модуль 715G3786-M1A-000-004X, с применением микросхем MT8222TMMU , W9425G6EH-4 , TL2428MCP02 , 25Q32BVSIG , TPS65192 , TPA3110D2 и других.
Тюнер TAFT-S712D обеспечивает приём телевизионных программ и настройку на каналы.
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Секреты телемастера
LCD телевизор PHILIPS, модель 32PFL360560. Шасси TMP4.1 E LA (схема во вложении)
Маркировка на майне 715G3789-M02-000-004X
Внешний вид модуля
Типовой дефект- после небольшого простоя тяжело включается.
Как выяснилось причина кроется с стабилизаторе напряжения G973 (он же EDS973-120)- пониженное напряжение недостаточное для питания процессора: вместо положенных +3,3V присутствует 0,9. 1,1V.
Схема включения микросхемы EDS-973
Согласно даташита от производителя, при нестабильном запуске необходимо между выводами 2 и 3 микросхемы установить конденсатор емкостью 22. 120 пФ.
Доработка микросхемы EDS973 при нестабильной работе
Как показала практика- наилучший вариант установить конденсатор емкостью 47- 56 пФ
Телевизор не включается, светодиод на передней панели вспыхивает и гаснет при подключении сети. После нескольких попыток запуска может включиться на несколько десятков секунд и снова выключиться. В момент работы управляется с пульта и клавиатуры. Выключение предваряется каким-либо артефактом по изображению или звуку: распадание картинки, полосы или сильный звуковой фон.
Состав шасси TPM4.1E LA:
- панель: LC320WUY-(SC)(B1)
- MAIN: 715G3786-M1A-000-004X
