Схемы нужны, потому что я учусь на факультете электроники . и нужны всякие резисторы и схемы хотел бы посмотреть что как. Кароче я понял, что если я его не грохну он сам не взорвётся . Стрёмно, просто раньше взорвался телек но подключённый к сети и сгорела квартира, поэтому волнуюсь . Если он выключен и тревожить кинескоп я не буду, сам он лопнуть или типа того не должен ?
Там, где колодка с проводами подходит к кинескопу, под пробочкой, надетой на сами контакты и есть эта самая трубочка, которую надо раздавить. В кинескопа вакуум, Так что пока сильно по нму не бахнешь — сам он не взорвётся.
Остальные ответы
Если ты его случайно на пол не грохнешь — опасности нет
если разбирать не кувалдой — ничего не взорвётся.
не ясно — зачем и куда нужны СТАРЫЕ схемы.
опасность взрыва кинескопа устранима. Надо осторожно отламать цоколь и поскогубцами раздавить трубочку для откачки воздуха. Ксати в старых телевизорах очень много хорошего олова, которое можно выпаять паяльником И навалом разного крепежа. (болтики, гаечки и т. п. ) Остальное на усмотрение.
Как правильно снять присоску с кинескопа.
Как безопасно разгерметизировать (снять вакуум) с кинескопа
Как Снять Кинескоп С Телевизора
Дебилизм не искореним! Зачем мне заваливать АЧХ на ВЧ? Я сделал лабораторную и повторил то, что пациент с палаты номер шесть собирается делать на 6Н9С , Всё по его схеме которую он выложил выше нам секретную свою. Показал я что конденсатор электролит 1-2 мкф в катоде делает с АЧХ в его схеме,поднимает СЧ-ВЧ на 6dB, в итоге получается завал на НЧ и на ВЧ не выправляется завал.
Показал что резисторы делают,если разные номиналы внизу 200ом вверху 1 ком стоят в катодах в схеме Стародубцева. Выше написали уже вам разъяснение про Миллера ёмкость. А их две в этой схеме в нижнем и верхнем триоде. Вот и валят они АЧХ и пофиг в этом случае вся точность деревянных конденсаторов самомотаных в коррекции в этом случае. Не получит он АЧХ стандартной.
Но он этого не увидит,потому что настраивает без приборов,а на слух свои корректоры! Если они у него есть,в чём я сомневаюсь сильно. Потому что он ничего нам не предоставил. Просто пургу несёт здесь! Меня вообще не интересует СРПП каскад в качестве входного в корректоре.
Потому что это идиотизм полный.
Этот каскад придуман был в увчестве выходного , для получения сигнала большой амплитуды в видеоусилителях в телевидении для модуляторов и для осциллографов. 600 вольт питания анодного и имеем большой размах амплитуды. Вот там СРПП и место или для раскачки выходных ламп с малым коэф. усиления.
Ну имеет СРПП каскад на 2х триодах коэф.усиления на 6Н9С 40 раз , так и обычный каскад усиления на половинке 6Н9С имеет такое же усиление,а если задействовать второй триод ,то есть два каскада ,так больше 1000раз коэф. усиления получим,при тех же шумах на выходе что и СРПП один каскад имеет с усилением 40 раз. Вот поэтому и нефиг тыкать СРПП в схемы, где нужно усиление большое от первого каскада,малые шумы и малые КНИ.
Как правильно снять присоску с кинескопа.
Посмотрите ещё раз данные корректора Стародубцева на СРПП. Отношение сигнал/шум у него 50dB . Кому он нужен с таким шумом корректор? Только Аудиодебилу. Меломану не нужен такой корректор. Все усилители фирменные,которые присылают мне на переделку и настройку со всей России,если там СРПП стоит ,я сразу переделываю на одиночный каскад на триоде и усилитель преображается!
Исчезает хвост гармоник,то есть улучшается ИМД.
Доброго времени IGBT какая рабочая частота? я произвожу и ремонтирую эстрадные усилители звуковой частоты с импульсными блоками питания в которых используются IGBT транзисторы. Сейчас появилось очень много новых транзисторов (которые в основном используют в инверторах) и вот вопрос: у меня полумостовые блоки питания которые работают с частотой 75-80 килогерц.по каким параметрам определить подойдет ли транзистор на эту частоту (в сварочниках как я понимаю частота ниже) повремени включения td(on) и выключения td(off) или еще какие то параметры важны кроме напряжения 600в эмиттер/коллектор. Раньше я «буржуйских» ИБП ставили транзисторы IRG4PC50U . IRG4PC50W. HGTG30N60A4 в ихних «даташитах» упоминалось про частоту в начале описания а сейчас как определить потянет ли 80 Khz транзистор? Кстати в полумостовых БП они (транзисторы) почти не греются это видимо значит что ватт на них надо не много Раньше я покупал в нашем местном магазине «промэлектроника» и цена была доступной, примерно 200-300руб а сейчас цены выросли особенно в ЧИП ДИП и в связи с этим и возникает этот вопрос потому что есть в продаже транзисторы по 300 руб, например IKW50N60H3FKSA1 стоит 317 руб и еще много подобных с новыми технологиями (я использую корпус ТО-247) на АЛИ много транзисторов и они научились делать кристаллы с нормальными размерами но все равно подделка. Работают но недолго.кстати и по напряжению нормальные делают не как раньше.( особенно для выходных транзисторах) я пробовал покупать пробные партии типа 2SC5200/2SA1943) и они стазу по напряжению шли брак не говоря уже о кристалле (кстати для биполярных транзисторов +100вольт) например если транзистор 230 вольт то на приборе должно быть 330в
Так попробуйте,и нам расскажите детали копеечные
Замена кинескопа в телевизоре SONY KV-2155K
Если Вы уронили телевизор SONY, и при этом разбился дорогостоящий фирменный кинескоп Trinitron — не отчаивайтесь. Его можно заменить другим — «экономического» класса, например, кинескопом от фирмы SAMSUNG.
При падении телевизора разбился кинескоп. К сожалению, почти во всех телевизорах фирмы SONY центр тяжести смещен к экрану. Корпус при падении не пострадал. Приводимые далее рекомендации могут пригодиться также и при замене кинескопа в телевизорах SONY других типов с размером экрана 14, 20 и 21 дюйм.
Беда в том, что кинескопы Trinitron очень дорогие — цена нового кинескопа с диагональю 21 дюйм составляет около 0. 300. Покупать кинескоп по такой цене, чтобы отремонтировать не слишком новый телевизор явно нецелесообразно. Поэтому было решено заменить разбитый кинескоп кинескопом 21 дюйм производства германского филиала фирмы SAMSUNG, имеющего вполне приемлемую цену. При этом важно выбрать для замены кинескоп с прямоугольными отверстиями в петлях крепления.
Петли крепления кинескопа к корпусу телевизора SONY приварены дальше от экрана кинескопа, чем в обычных кинескопах. Поэтому пришлось примерно на 12.15 мм срезать пластиковые стойки крепления кинескопа на корпусе телевизора. Причем срезать их следует только с внутренней стороны, которая ближе к кинескопу. Кроме того, пришлось выгнуть петли крепления кинескопа в виде буквы Г, чтобы точка соприкосновения этих петель со стойками крепления кинескопа в корпусе телевизора оказалась сдвинута дальше от экрана кинескопа. Это довольно кропотливая операция проводилась в 5 этапов.
Для большей надежности крепления между нижней частью кинескопа и основанием телевизора были установлены два деревянных бруска, которые снижают нагрузку на частично срезанные стойки крепления кинескопа к корпусу при рабочем положении телевизора.
Еще одной проблемой оказалось то, что если экран обычных кинескопов «вырезан» из шара, то поверхность экрана кинескопа SONY — из цилиндра. Поэтому после установки нового кинескопа пластмассовые стенки корпуса телевизора деформировались. Для придания им первоначальной формы пришлось установить деревянные бруски (по 3 шт. с каждой стороны) между боковыми стенками телевизора и кинескопом.
Как выяснилось, формат изображения на экране кинескопа SONY не 3:4, а 2,8:4,3. Поэтому после установки нового кинескопа в окно корпуса кроме изображения стали видны полосы зачерненного стекла по бокам от светящейся части экрана.
В кинескопе Trinitron используют два фокусирующих электрода. Поэтому на панельке кинескопа имеется лишь один вывод. В связи с этим панельку на плате кинескопа следует заменить обычной для кинескопа SAMSUNG, Thomson или аналогичного. 8-контактную панельку вставляют в плату кинескопа на место прежней 9-контактной. Из-за несовпаде
ния номеров контактов кинескопов SONY и SAMSUNG новую панельку следует подключить к нужным точкам платы кинескопа монтажным проводом. При установке новой панельки непосредственно на плату кинескопа перерезают прежние соединения. При этом плата занимает перекошенное положение. В связи с этим следует очень аккуратно надевать заднюю крышку на телевизор (чтобы не задеть плату кинескопа и не повредить кинескоп).
Строчная развертка SONY KV-M2155K «работать» с отклоняющей системой (ОС) SAMSUNG отказалась. Пришлось снять с разбитого кинескопа ОС и установить ее вместо ОС и МСУ на новый кинескоп. Оказалось, что горловина кинескопа SONY шире, к тому же угол отклонения луча в кинескопах Trinitron составляет 100°, а не 90°. Поэтому для достижения чистоты цвета пришлось ОС довольно далеко отодвинуть от горловины кинескопа.
На ОС SONY имеются (если смотреть от экрана кинескопа) кольцо сведения и еще две пары магнитов. Как выяснилось, первая (ближе к экрану) пара — это магниты чистоты цвета, вторая пара — сведение лучей, кольцо — сведение вертикальных линий. Разумеется, использовать эту ОС на неприспособленном для нее кинескопе довольно трудно. Даже сильное перемещение начала ОС при закрепленном хвостовике не позволило добиться хорошего сведения. Помогли пластинчатые магниты, которые пришлось установить по углам ОС.
После этого выяснилось, что изображение сильно вытянуто по горизонтали, и искажены вертикальные линии по краям экрана. Причина оказалась в том, что напряжение питания строчной развертки составляло около 135 В вместо 120 В, и уменьшить его не удалось. Возможно в других экземплярах телевизора этого дефекта не будет.
Поэтому для уменьшения размера по строкам пришлось уменьшить емкость конденсатора, включенного параллельно выходному транзистору строчной развертки с 11 до 7 нФ. Однако при этом выросло напряжение на накале кинескопа, который питается от ТДКС. По схеме SONY на накал поступали импульсы через последовательно включенные диод и резистор. Их оба следует удалить и подобрать вместо них резистор с таким сопротивлением, чтобы напряжение на подогревателе кинескопа составляло 6,3 В с допуском 0,1 В. Это напряжение следует выставить по высокочастотному вольтметру, например, В3-38.
Хуже оказалась ситуация с искажением вертикальных линий. Уменьшить их помогли регулировки M-SIZE и PIN на кросс-плате. Однако полностью убрать подушкообразные искажения не удалось. Напряжение фокусировки, снимаемое с ТДКС, в телевизоре SONY меньше, чем необходимо для нормальной работы кинескопа SAMSUNG. Это затрудняет получение приемлемой фокусировки.
Поэтому по возможности для замены следует выбирать кинескоп с минимальным напряжением фокусировки.
Телевизор SONY KV-M2155K с кинескопом SAMSUNG работает уже более 3 лет.
Источник: zergalius.ru
Как правильно снять присоску с кинескопа.
Как правильно снять присоску с кинескопа. Так делаю я. Многие годы.
Всё что здесь я рассказываю и показываю вы делаете на свой страх и риск. Эта информация только для ознакомления. Почему так? Потому что склад ума некоторых людей таков, что они делают всё наоборот и подвергают себя опасности. Ремонтировать плату телевизора без кинескопа крайне не рекомендую.
Все мои видео уроки по ремонту телевизоров в одном плейлисте:
Цифровое телевидение T2. Ремонт тюнера STRONG после скачка напряжения.
Ремонт телевизора Орион. Нет звука. Сделай сам.
ТЕЛЕВИЗОР SHARP 1984 ГОД. РЕМОНТ И ОБЗОР. РАБОТАЕТ ДО СИХ ПОР.
Интересная неисправность Фуная. Курсы телемастеров.
ЗАПРЕЩЁННЫЙ РЕМОНТ ТЕЛЕВИЗОРА. ПСИХОДЕЛИКА.
Ремонт телевизора LG 21FS6RG. Через час -два пропадает звук. Курсы телемастеров.
Ремонт телевизора ОНИКС(ONYX). Курсы телемастеров.
Опять намагнитился кинескоп. Снова нужен мастер. Чистый развод.
Что такое «РАСТР». Курсы телемастеров.
Ремонт телевизора Philips 21GX8568/59R . Курсы телемастеров. Не светится экран.
Ремонт телевизора RUBIN 55FM10T. Ещё один кандидат на вечность. Курсы телемастеров.
Вечный телевизор. Следующий ремонт через 10 лет.
Ремонт телевизора Samsung Ck-5035ZR. Курсы телемастеров.
Ремонт шасси 12.6 фирмы Beko. Неисправный процессор.
Ремонт телевизора Shivaki CE14N01. Курсы телемастеров.
№226. Ремонт телевизора LG. Курсы телемастеров.
№224. Диагностика телевизора LG RT-21FA32X. Курсы телемастеров.
На моём канале больше 280 роликов. Смотрите плейлисты.
Вы можете оказать помощь автору и поддержать развитие канала не только просмотрами и лайками, а и деньгами на счёт в Приватбанке: 5168 7422 1847 8778 Бурда Геннадий Александрович.
Ставим лайки если понравилось. Нажимаем на подписку.
Источник: avtoremontner.ru

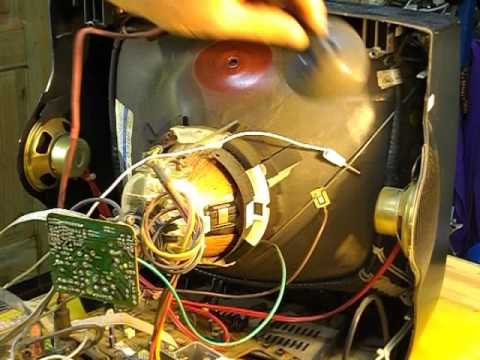

Как правильно снять присоску с кинескопа.
Как правильно снять присоску с кинескопа. Так делаю я. Многие годы. Всё что здесь я рассказываю и показываю вы делаете на свой страх и риск. Эта информация только для ознакомления. Почему так?
Потому что склад ума некоторых людей таков, что они делают всё наоборот и подвергают себя опасности. Ремонтировать плату телевизора без кинескопа крайне не рекомендую. Поддержите ЛАЙКОМ, КОММЕНТАРИЕМ и ПОДЕЛИСЬ c ДРУЗЬЯМИ! По статистике канала без подписки меня смотрят в три раза больше зрителей, чем с подпиской. Интересно, почему не подписываются?
С такими просмотрами должно быть тысяч 80 подписчиков. *Мой канал — 600 роликов, 33 тыс. подписчиков и 10 млн. просмотров: youtube.com/c/GennadiyBurda ПЛЕЙЛИСТЫ: youtube.com/c/GennadiyBurda/playlists *ОПИСАНИЕ КАНАЛА: youtube.com/c/GennadiyBurda/about *200 ремонтов телевизоров: youtube.com/watch?v=mg_OYeFyTi0#129293;youtube.com/c/GennadiyBurda/videos * Благодарю за просмотр, подписку, лайки, комментарии. *Размещение ваших ссылок — ссылок на другие каналы и авторов, на интернет магазины только с моего разрешения. Возможна и реклама.
Ваши предложения я готов выслушать. Я за взаимовыгодное сотрудничество. Вы можете предложить спонсорство и сотрудничество: gbmasterukr.net You can offer the channel sponsorship and advertising cooperation. * Цифровое телевидение T2. Ремонт тюнера STRONG после скачка напряжения. youtube.com/watch?v=QQBUEUTYzvU#129293;youtube.com/watch?v=hNDy9FNi8HU#129293;youtube.com/watch?v=8DXpiT0B4QQ Интересная неисправность Фуная. Курсы телемастеров. youtube.com/watch?v=ZvaKlARN49Q ЗАПРЕЩЁННЫЙ РЕМОНТ ТЕЛЕВИЗОРА. ПСИХОДЕЛИКА. youtube.com/watch?v=c9RASd1UmJ0#129293;youtube.com/watch?v=vwD0XFQNV2I Ремонт телевизора ОНИКС(ONYX).
Курсы телемастеров. youtube.com/watch?v=opWtrNDWtq8 Опять намагнитился кинескоп. Снова нужен мастер. Чистый развод. youtube.com/watch?v=pnNLEp29RZM Что такое «РАСТР». Курсы телемастеров. youtube.com/watch?v=ijs3ZaEt9-w#129293;youtube.com/watch?v=IJjtz3I0fcw Ремонт телевизора RUBIN 55FM10T.
Ещё один кандидат на вечность. Курсы телемастеров. youtube.com/watch?v=nNFRuHbatsw Вечный телевизор. Следующий ремонт через 10 лет. youtube.com/watch?v=v9Zj8MBFmZ0#129293;youtube.com/watch?v=-w8r7ta5B44 Ремонт шасси 12.6 фирмы Beko. Неисправный процессор. youtube.com/watch?v=esod0ftfa68 Ремонт телевизора Shivaki CE14N01.
Курсы телемастеров. youtube.com/watch?v=ZKnkN6nVQa8 №226. Ремонт телевизора LG. Курсы телемастеров. youtube.com/watch?v=FprYIWApWCM №224. Диагностика телевизора LG RT-21FA32X. Курсы телемастеров. youtube.com/watch?v=u9Jg5jEoOxc * Ставим лайки если понравилось.
Нажимаем на подписку.
Кадры из видео
Тэги из видео
Комментарии пользователей:
Люцифер Светоносный
2022-10-09 12:04:42
hk8nmFfL9IMзаряд» кирпичом по задней стенке кинескопа =)
zlykensobaken
2022-05-25 08:30:29
Помню думал что присоску снимать можно просто пинцетом, но когда меня так от небольшого кинескопа долбануло- вообще перестал снимать присоску и при разборке просто провод отрезал
Дмитрий Орабей
2022-04-16 19:23:21
вот я купил старый телик для приставки, изображение криво, нидо лезть поправить внутрь потому что через сервисное меню не повернуть, а ссыкотно.
Сергей Еськов
2022-04-03 17:45:35
Меня тоже так трахнуло
ЧелМедведоСвин
2022-03-23 15:30:11
Вопрос к автору. А если нет щупа? И что делать если идет треск и пробивает именно из под присоски. Телевизор включается но начинает трещать и через каждые 5 секунд пробивать из под присоски. Судя по другим видео на юутубе это пробивает кабель . Но именно на контакте с кинескопом.
Анатолий Майоров
2022-03-15 14:38:12
И только правой рукой!
2022-03-10 10:15:15
Как долго держится напряжение в присоске ?
И сколько сильное там напряжение ?
2022-02-10 10:32:23
Вопрос, ответа на который я пока не нашёл: А как снять плату с кинескопа? Боюсь поломать, если неправильно начну тянуть.
FackYou ShutUp
2022-02-06 15:10:20
2022-01-17 18:08:35
Если пазистор размогнитки в норм состоянии, достаточно хорошо щеткой убрать пылт с присоски и провода, и голой рукой можно снимать, а лутьше деревянной линейкой)) если телек выключенный еще трещит, лутьше пол часа покурить а то долбонуть может так что закречите, будте осторожны
Иван Осколков
2021-12-21 22:55:42
«Ох вас и труханёт», прикольно звучит, посмеялся
