Как собрать подставку под телевизор

Телевизионные тумбочки, как и большинство видов мебели, поставляются со складов магазинов в разобранном виде. Такой способ доставки упрощает транспортировку и оберегает изделия от повреждений. Собрать ТВ тумбу из полученного комплекта деталей и фурнитуры можно самостоятельно или с привлечением профессиональных сборщиков.

Квалифицированные мастера собирают мебель быстрее и почти с закрытыми глазами, но при наличии свободного времени можно выполнить те же работы своими руками. Главное – четко следовать инструкции компании-производителя, соблюдать технологические этапы сборки, быть внимательным и аккуратным.

Общие рекомендации

Перед тем как собирать тумбу под телевизор, нужно:

1. Внимательно изучить инструкцию, которую производитель предоставит в комплекте с мебелью.
2. Проверить комплектность деталей и фурнитуры в соответствии с комплектовочной ведомостью. Распаковку выполнять последовательно, чтобы избежать смешивания и путаницы со схожими деталями.
3. При выявлении несоответствий – обратиться к продавцу. Если комплектность в порядке, можно приступать к сборке.
4. Подготовить место для проведения сборочных работ. Чтобы избежать загрязнения, повреждения и перекосов мебели, собирать ее нужно на ровном полу или другой жесткой поверхности, застелив ее бумагой, тканью или снятым с деталей упаковочным материалом.
5. Определить расположение деталей согласно схемам сборки и инструкции.
6. Разделить фурнитуру и крепеж по назначению.
7. Подготовить плоскую и крестовую отвертку или шуруповерт и другие инструменты, указанные в инструкции.
8. Найти помощника – тумбочки больших размеров и сложной конструкции рекомендуется собирать вдвоем.

Алгоритм сборки

Как собрать стеклянную тумбу под TV (китайская тумба)

Схема сборки телевизионных тумб универсальна. Вначале устанавливаются крепежные элементы и фурнитура: направляющие для ящиков, эксцентрики, подпятники, полкодержатели и т.д. К столешнице крепятся боковые спинки или ножки (опоры), далее к конструкции присоединяется нижняя полка и дополнительные элементы (средние полки).

После этого выполняется монтаж задней спинки и дверок. Если модель имеет ящики, на боковых стенках нужно предварительно закрепить направляющие. На завершающем этапе к тумбочке крепятся ролики, ножки или накладываются подпятники. Готовое изделие выравнивается по уровню. Регулируемые ножки выводятся на необходимую высоту.

Последовательность сборки TV тумбы с ящиками

1. Собираются ящики. К ним фиксируются полозья в виде роликовых или телескопических направляющих.
2. Собирается короб. Крепятся полкодержатели. По линиям монтажа направляющих на внутренних стенках короба фиксируются полозья для роликов.
3. Дно соединяется с 2-мя стойками и столешницей при помощи конфирмата.
4. Фиксируется задняя стенка.
5. Устанавливаются ножки.
6. Ящики помещаются в тумбу.
7. Устанавливаются элементы фасада.

Схема сборки меняется в зависимости от особенностей модели. Но в любом случае нужно вначале отсортировать детали и отобрать те из них, которые подлежат соединению друг с другом в первую очередь. Сверлить отверстия можно только после точного совмещения и фиксации деталей.

Соединение деталей TV тумбы без разметки и присадки

Рассмотрим, как соединить детали телевизионной тумбочки без готовой разметки и выполненных отверстий. Для этого нужно:

1. Положить дно и столешницу тумбы на ровную поверхность – покрытый защитным материалом пол или стол. Дно положить лицевой частью кверху, столешницу – изнаночной стороной.
2. Слева направо отметить карандашом толщину боковой стенки, ширину полки, толщину промежуточной стойки и других элементов – в зависимости от конструкции.
3. Аналогично отметить толщины элементов справа налево.
4. Подготовить боковые и промежуточные стойки. Отметить на них горизонтали, на уровне которых должны крепиться полки и направляющие выдвижных ящиков.

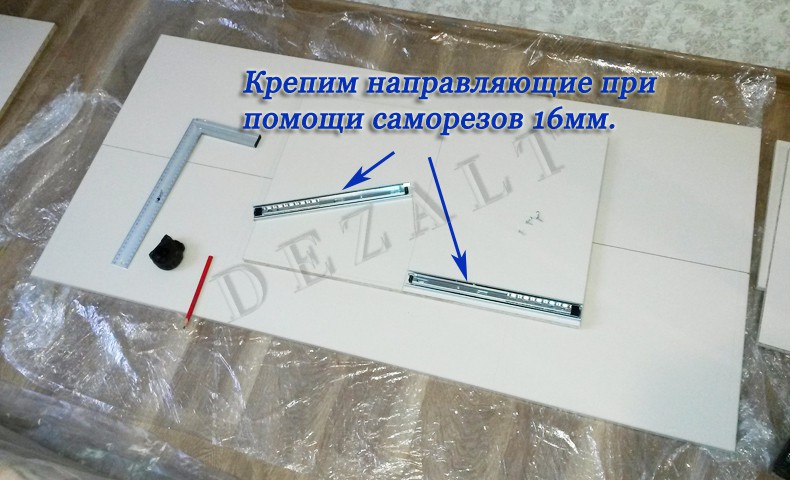

5. Закрепить направляющие при помощи саморезов.
6. Вверху и внизу тумбочки закрепить саморезами металлические уголки.
7. Соединить между собой боковины, стойки и полки.
8. Полученную «начинку» по размеченным линиям присоединить к днищу.
9. Если в конструкции тумбы есть дополнительная верхняя полка для телевизора, которая находится над столешницей, прикрепить ее к столешнице с помощью металлических уголков и саморезов.
10. Соединить столешницу с остальной конструкцией.
11. Уложить изделие лицевой стороной на пол и закрепить заднюю стенку. Можно использовать гвозди или степлер, а для дополнительной надежности – саморезами.
12. На днище разметить места установки ножек. Закрепить их саморезами.

Собранную ТВ тумбочку нужно установить в выделенное для нее место и выровнять – отрегулировать высоту опор, если они регулируемые. Для проверки положения воспользоваться строительным уровнем. После этого остается вставить ящики и установить элементы фасада.

Как собрать стеклянную тумбу под телевизор?

Современные TV тумбы со столешницами и полками из стекла имеют некоторые отличия в сборке. Перед сборочными работами стекло должно принять комнатную температуру. Если комплект деталей находился на морозе, его необходимо выдержать в помещении около получаса. Иначе переохлажденные полки из стекла могут треснуть при проведении работ.

После этого все детали нужно расположить на чистой и удобной для обзора поверхности. Место проведения сборочных работ рекомендуется покрыть мягкой тканью, чтобы уберечь материалы от царапин. Обычно стеклянные полки крепятся на опоры из металла, реже – на деревянный каркас.

Пошаговые действия

Примерная схема действий, как собрать ТВ тумбу из стекла, выглядит так:

1. Стеклянную полку уложить на подготовленную поверхность. Имеющиеся на полке металлические пятаки должны при этом смотреть вверх.
2. Вкрутить в резьбовые отверстия шпильки опор – руками, до упора.
3. На шпильки надеть опоры так, чтобы они плотно и без прокладок прилегали к пятакам.
4. На опоры надеть шайбы из пластика – для защиты стеклянной поверхности и шпилек.
5. Совместить отверстия на стеклянной полке со шпильками. Бережно опустить полку до опор по шпилькам, не допуская ее перекоса.
6. Надеть на шпильки шайбы из пластика, крупные опоры и вновь шайбы.
7. Выполнить аналогичные действия со 2-м стеклом и отверстиями.
8. Надеть шайбы, ножки и заглушки опор с гайками. Завинтить ножки, легко закрутить гайку.
9. Действия повторить поочередно «крест-накрест», т.е. с противоположно расположенными ножками.
10. Перевернуть тумбу, удерживая ее за опоры. Стеклянные поверхности протереть салфеткой или средством для мытья стекол.

Выводы

Собрать тумбу под телевизор самостоятельно – задача решаемая, даже при отсутствии опыта. Главное – делать все по инструкции, точно отмерить размеры, не спеша и правильно выполнить все необходимые работы. Если же вы купили сложную тумбу, не уверены в своих силах или хотите сэкономить время, лучше поручить эту задачу профессиональным сборщикам. Ведь цена ошибки может оказаться слишком высокой, а малейший недочет – отразиться на внешнем виде, удобстве использования и долговечности изделия.

Источник: tumbazakaz.ru

Статья о мебели

Последовательность сборки тумбы под телевизор без разметки и просверленных отверстий.

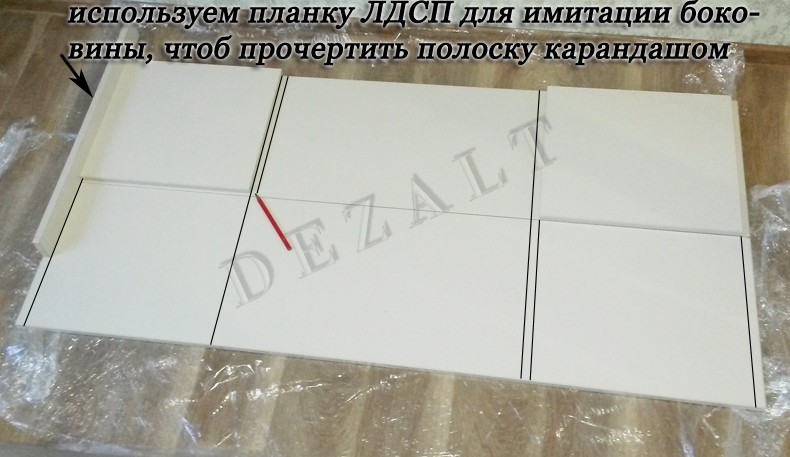

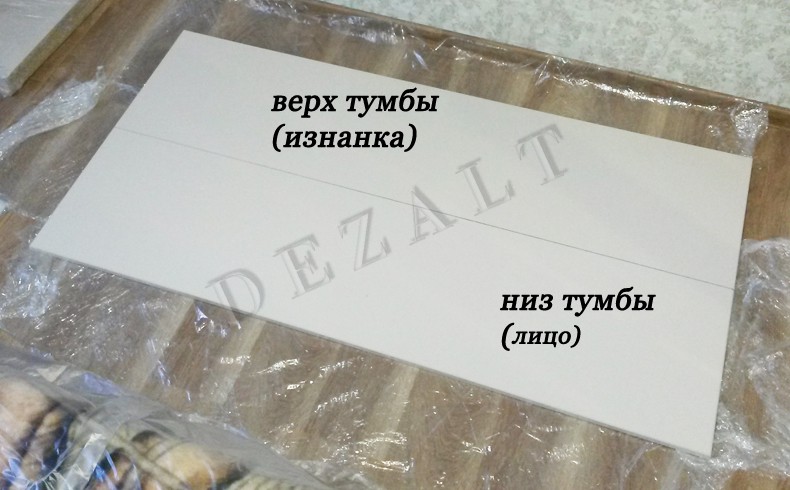

Кладем низ и верх тумбы на ровную поверхность, стол либо на пол. Слева направо откладываем толщину боковины, ширину полки, толщину стойки. Затем тоже самое проделываем справа налево, в середине у нас будут выдвижные ящики.

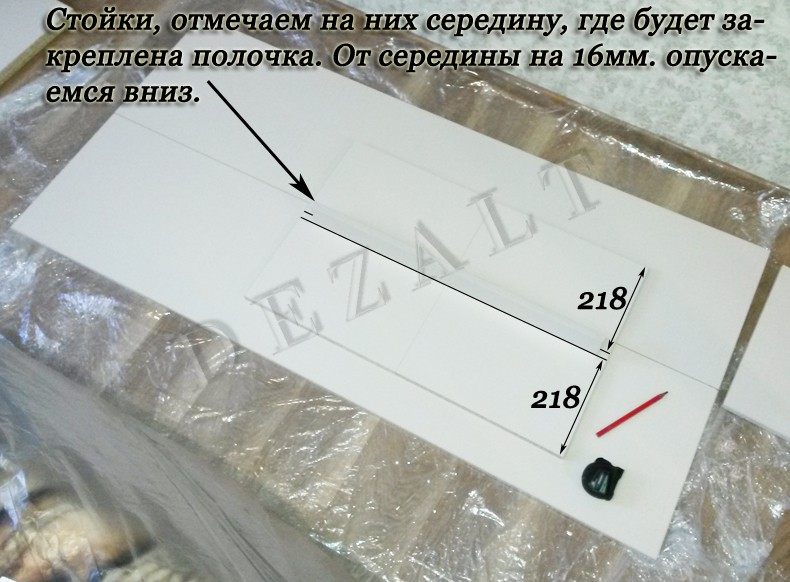

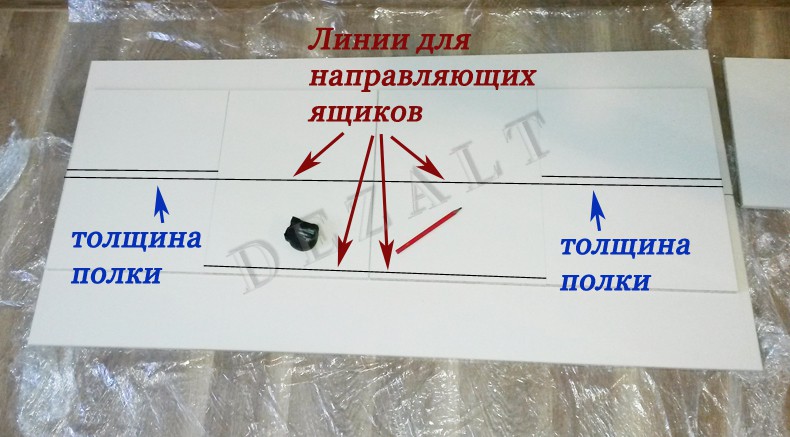

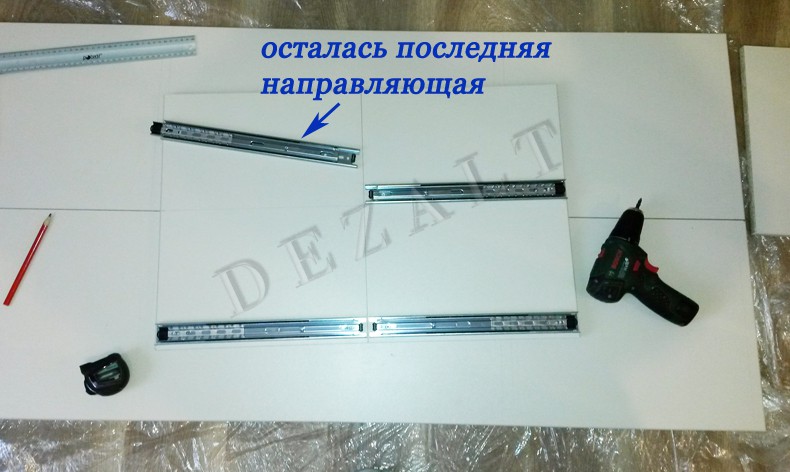

Подготавливаем стойки и боковины. Проводим горизонтальные линии, где должны быть закреплены полочки и направляющие ящиков. Читайте комментарии на фотографиях.

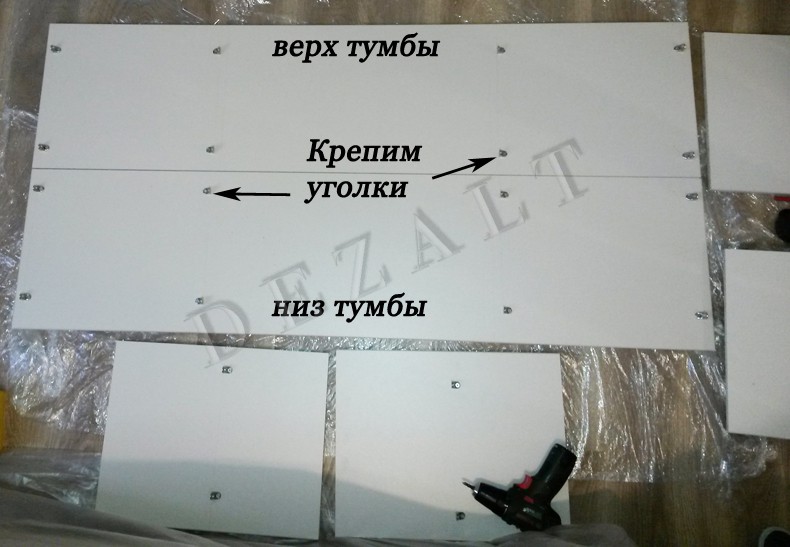

На нижней и верхней части тумбы крепим металлические уголки шестнадцатимиллиметровыми саморезами.

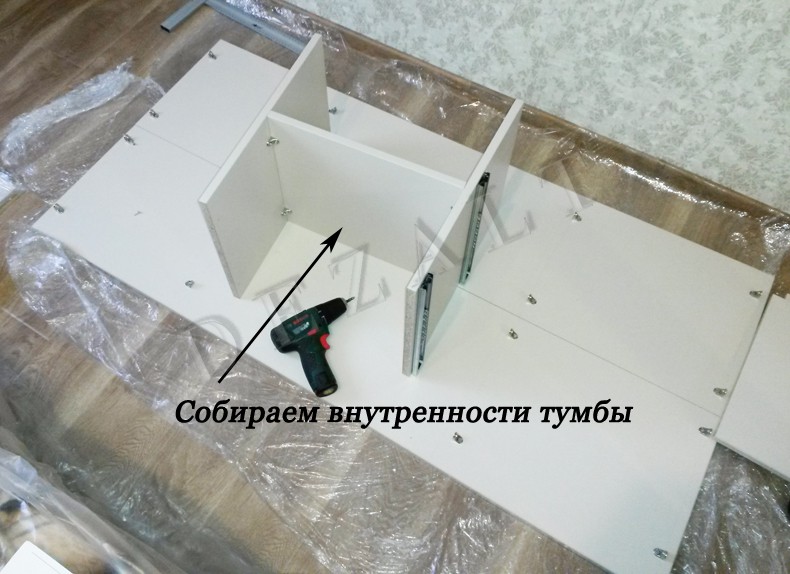

Собираем середину тумбы, состоящие из стоек, боковин и полочек.

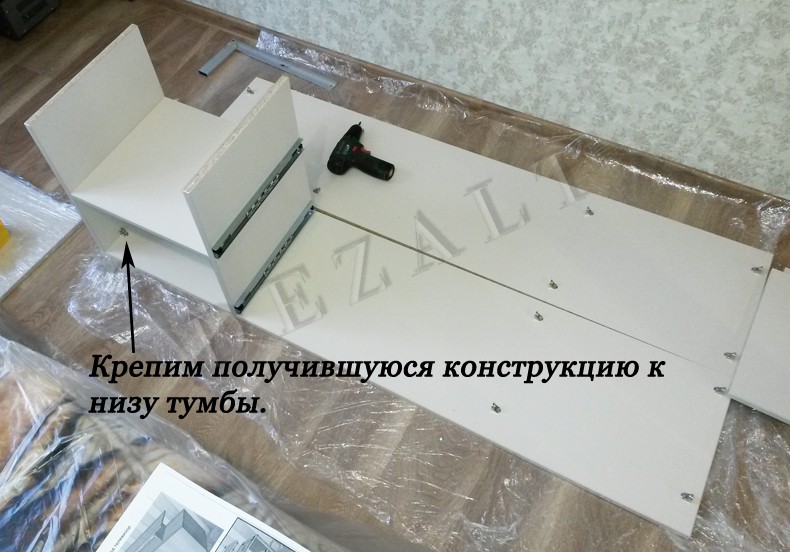

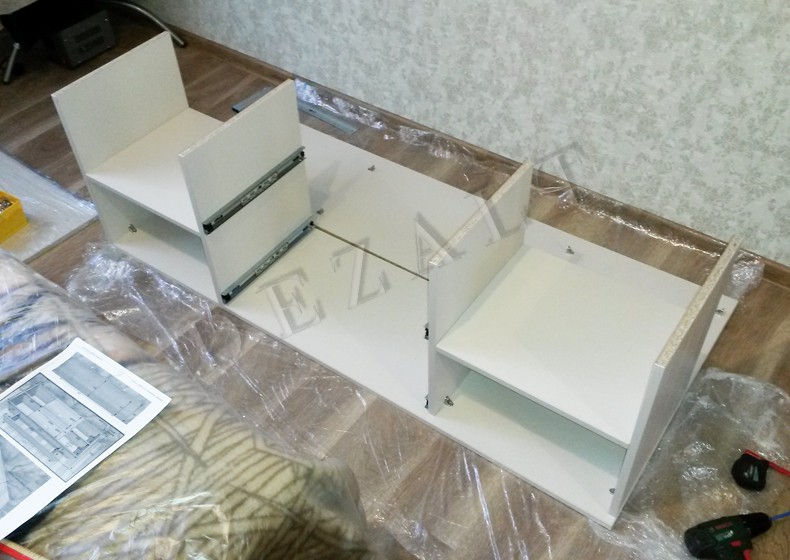

Получившиеся тумбы, если можно их так назвать, крепим к нижней части.

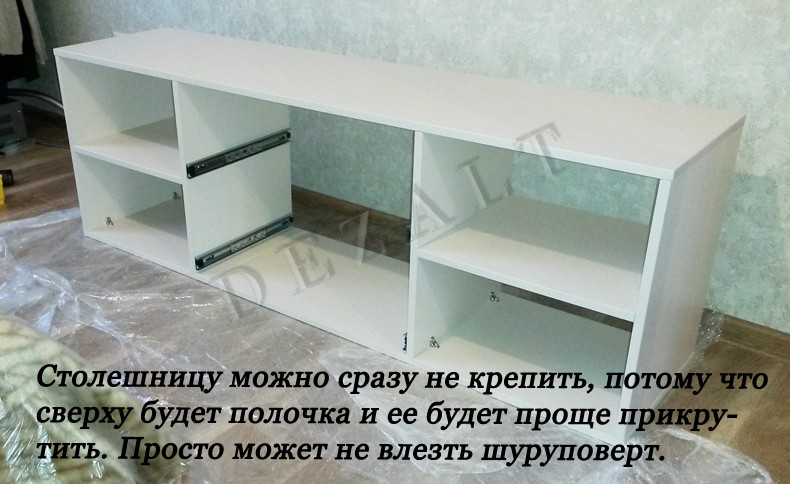

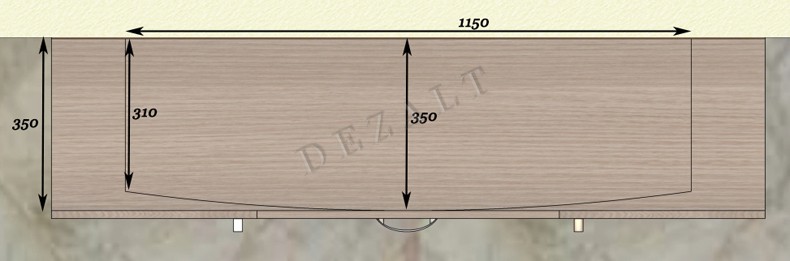

На чертеже у нас присутствует полочка, на которой будет стоять телевизор. Берем стойки верхней полочки и прикручиваем металлические уголки. Лучше не жалеть крепежа и сделать надежное соединение полки с тумбой.

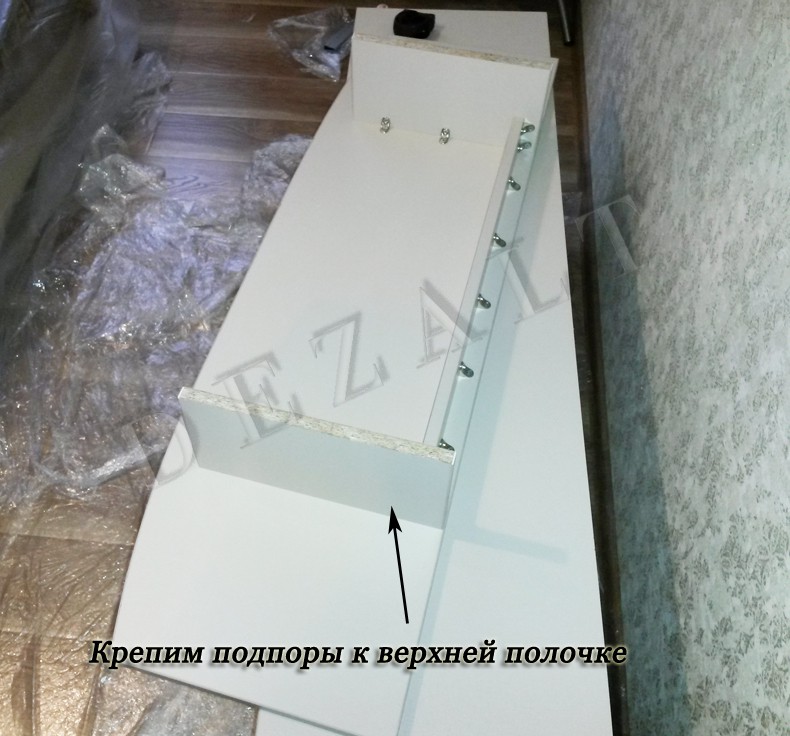

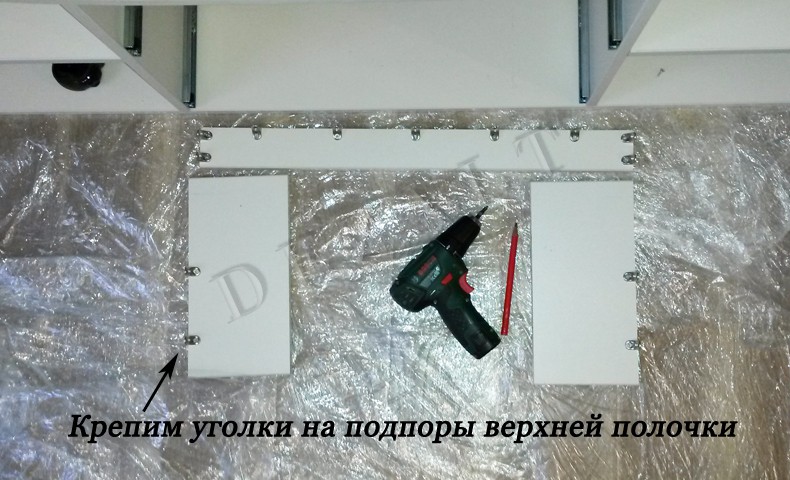

Укладываем на изнаночную сторону верхней полки телевизора подпоры, прикручиваем саморезами.

Получившуюся верхнюю полку с подпорами, крепим к верху самой тумбы саморезами длинной 55мм.

После этого укладываем конструкцию лицевой стороной на пол, укладываем заднюю стенку и прибиваем ее. Можно использовать обычные гвоздики, а если есть возможность, то пользуемся степлером. Рекомендуем гвоздики в 16мм. длиной.

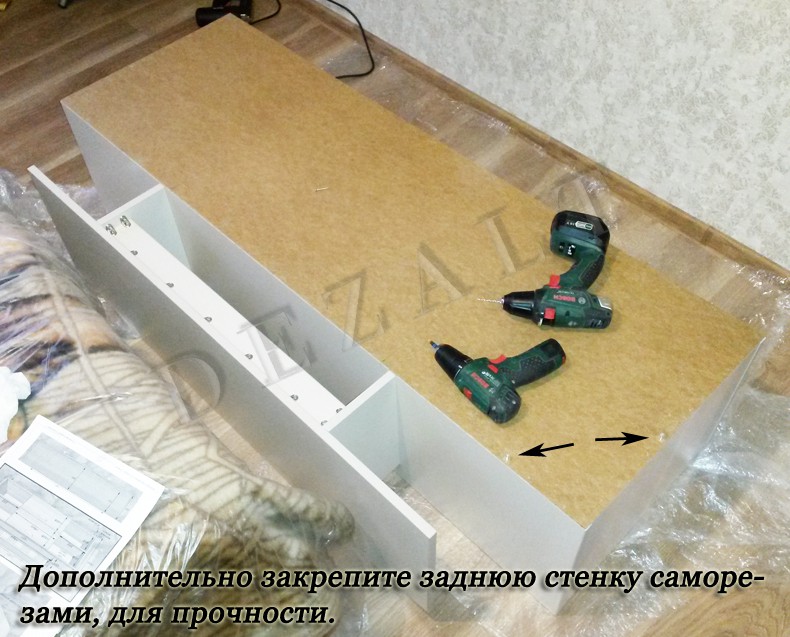

Советуем для большей надежности в некоторых местах закрепить ХДФ саморезами.

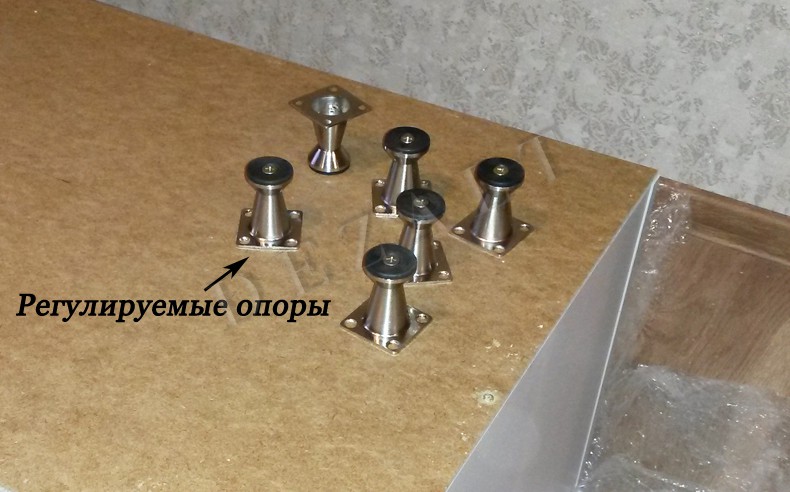

Согласно чертежу, ножки у тумбы металлические регулируемые.

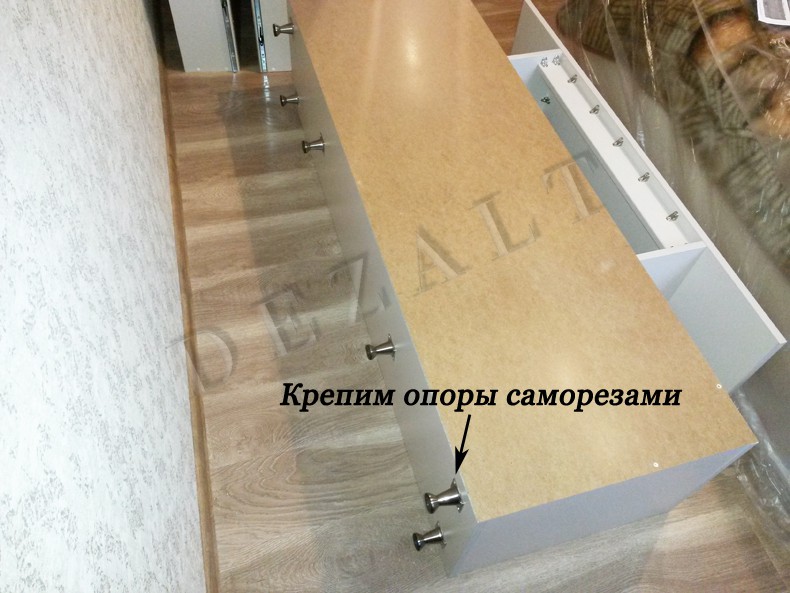

Размечаем места на тумбе где должны быть установлены опоры и прикручиваем их 16-ти миллиметровыми саморезами.

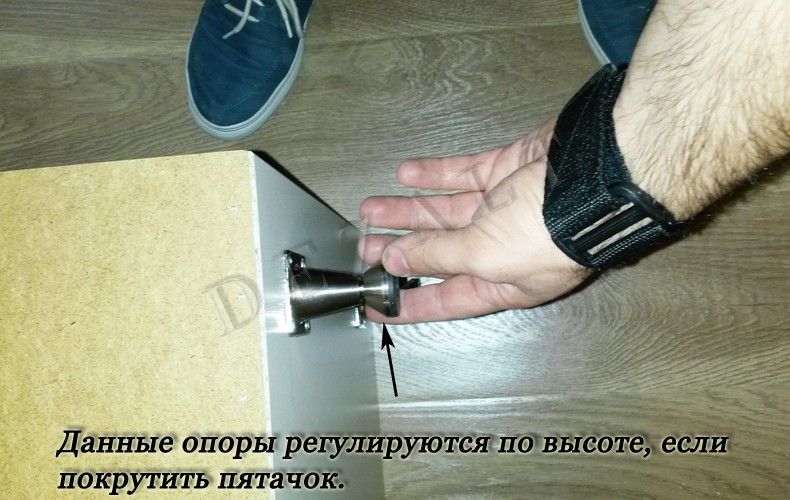

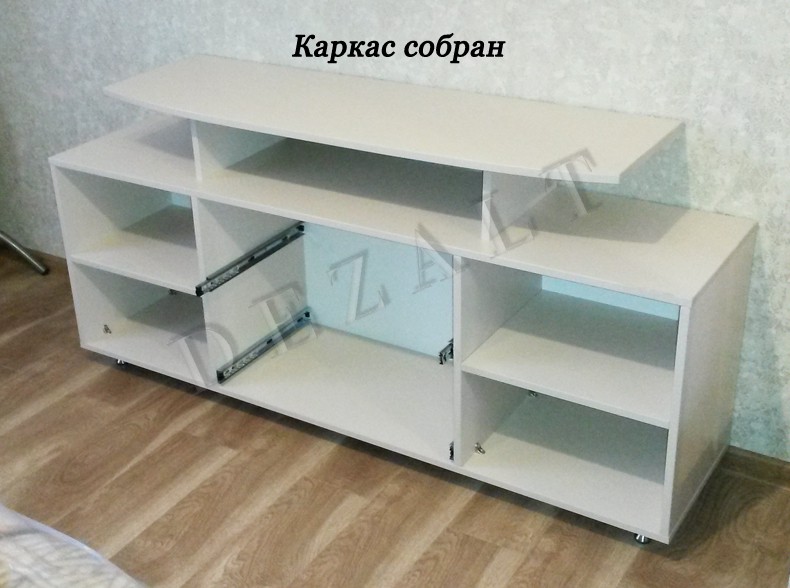

Устанавливаем тумбу в место, где она должна стоять. Регулируем сразу высоту опор так, чтоб тумба стояла горизонтально, можете воспользоваться строительным уровнем.

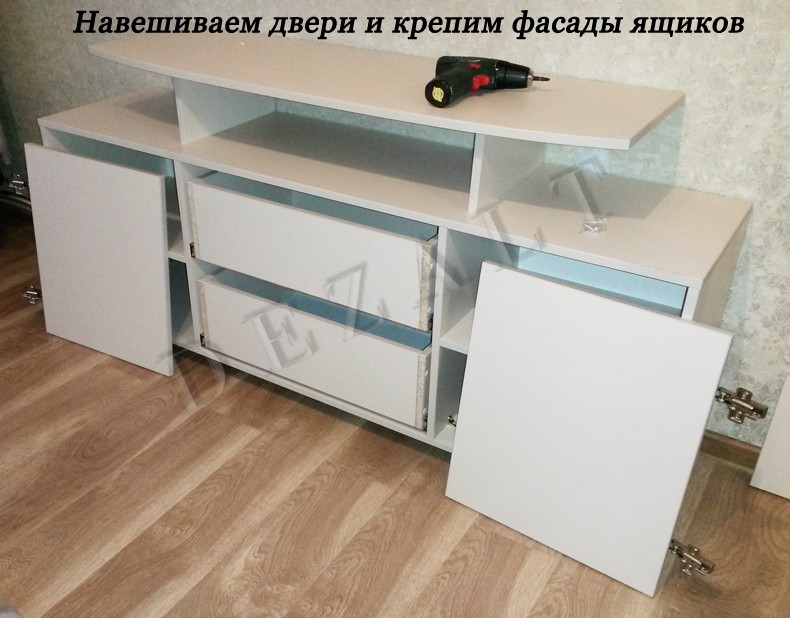

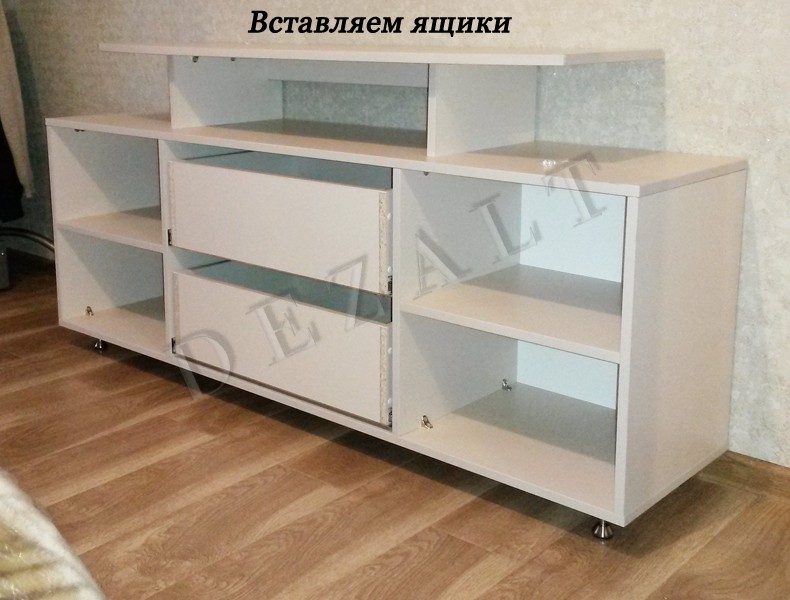

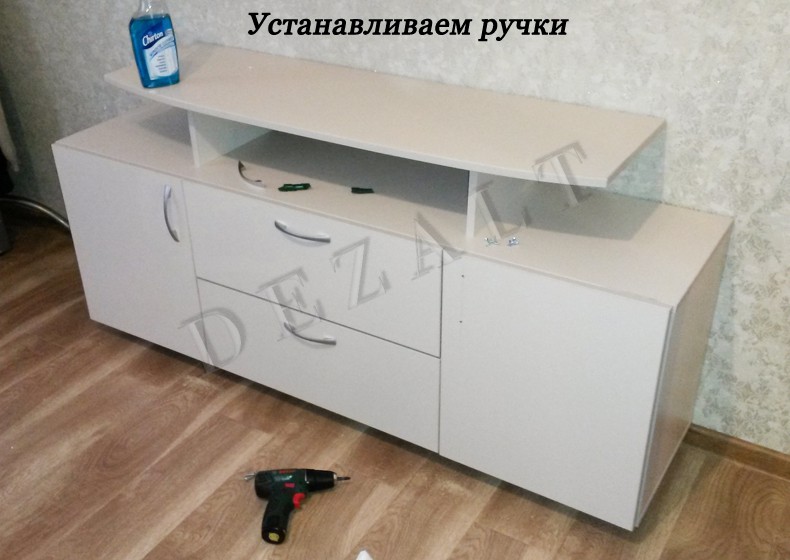

Только после этого вставляем ящики и крепим фасад на получившуюся тумбу.

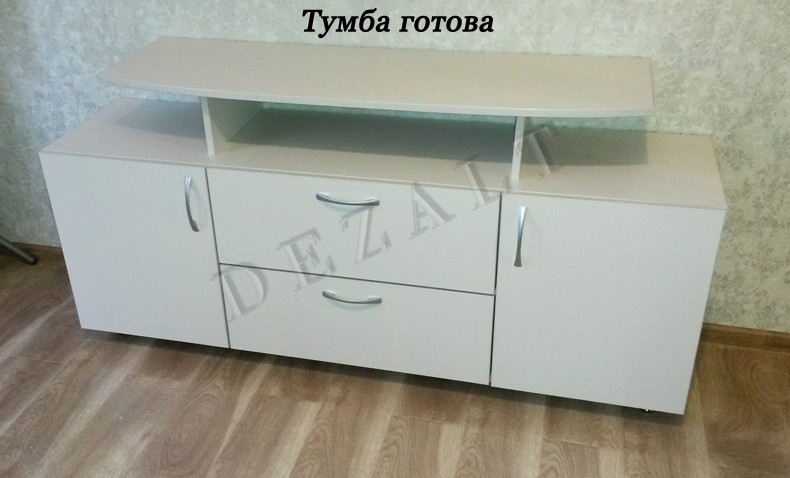

Собрать тумбу самостоятельно реально, даже не имея опыта. Нужно лишь внимательно подойти к подготовке деталей, чтоб их размеры были точными, тогда все соединиться без проблем. И помните пословицу – семь раз отмерь и один раз отрежь. Не торопитесь во время сборки, перепроверяйте то, что делаете.

Источник: www.dezalt.ru

Инструкция по сборке тумбы под ТВ, по программе Базис-Мебельщик — 8, фото и видео

Как уже было сказано в анонсе статьи, тумба под ТВ была исполнена (начерчена) в программе Базис-Мебельщик-8, еще в конце ноября 2020 года, поэтому супруге пообещал, что Новогодние передачи будем смотреть на большом новом телевизоре, установленном на новой, мною спроектированной и собранной тумбе под ТВ, но все, как это часто бывает, пошло не по намеченному плану… Свой первый шкаф-купе в прихожую был начерчен на обычной бумаге формата А-4, при помощи простого карандаша и линейки, а детали для его сборки были заказаны в магазине “Мебельная фурнитура” расположенного на ГГМ В процессе исполнения заказа и изготовления деталей, я лично познакомился с хозяином магазина Евгением, про общении с которым понял, что он не просто директор магазина, а сам лично занимается изготовлением мебели и не понаслышке знает про весь процесс, от создания эскиза-чертежа мебели до монтажа ее у клиента Так вот со своими чертежами тумбы под ТВ, в начале декабря я пришел в магазин к Евгению, чтобы определиться с количеством листов ЛДСП, их расцветкой, количеством необходимой фурнитуры, для ее изготовления и сборки Практически вся фурнитура имелась в магазине, кроме механизмов для выдвижных ящиков скрытого монтажа, которые необходимо было еще дозаказать Но, нежданно-негаданно возникла проблема с двумя листами ЛДСП нужной расцветки (выбирала жена), которые были заказаны у поставщиков через интернет По истечении трех месяцев нужная расцветка так и не появилась у поставщиков, а цены на листы ЛДСП начали расти с бешеной скоростью, поэтому в марте мы с супругой поехали в фирму “Росмебель” на ул. Западная 33, чтобы заказать расцветку из имеющихся у них на складе листов ЛДСП. Было выбрано две расцветки — “капучино” и “сосна-санторини”, соответственно заказано два листа ЛДСП

Необходимые материалы и фурнитура для создания тумбы под ТВ:

Материалы:

1. Лист ЛДСП капучино 2750х1830х16мм (5,033кв. м), по цене 2760 рублей за лист — 1 шт. — 2760 рублей;
2. Лист ЛДСП сосна-санторини 2750х1830х16мм (5,033кв. м), по цене 2230 рублей за лист — 1 шт. — 2230 рублей;
3. Лист ДВП белый 2200х450х4 мм (задняя стенка тумбы) — 1 шт. — 0 рублей;
4. Лист ДВП белый 500х464х4 мм (задняя стенка тумбочки) — 2 шт. — 0 рублей;
5. Лист ДВП белый 680х390х4 мм (дно выдвижного ящика) — 2 шт. — 0 рублей;
6. Кромка ПВХ 2/35мм Капучино 343 Dollken 15061-2, по цене 97 рублей за погонный метр, 6 метров — 582 рубля;
7. Заглушка самоклеящаяся 18 мм меламин (цвет капучино), 21 шт. в упаковке — 1 упаковку — 31 рубль;

Фурнитура:

1. Направляющие шариковые скрытого монтажа с доводчиком B-slide 400 Boyard — 702 руб. за комплект, два комплекта — 1404 рубля;
2. Опора регулируемая пластиковая круглая ОР-30КС “ХРОМ МАТОВЫЙ”, по цене 26 рублей за штуку — 16 шт — 416 рублей;
3. 128 Ручка-скоба ХРОМ — 98 руб. шт. — 8 шт. — 784 рублей;
4. Стяжка мебельная шурупная (конфирмат) HEX 7х50 мм, цвет хром, 40 шт. — 2 руб. шт. — 80 рублей;
5. Саморезы универсальные Standers оцинкованные 3.5х16 мм 40 шт. в упаковке 100 шт. — 1 упаковка, по цене — 50 руб. за упаковку — 50 рублей;
6. Эксцентрик импортный (Китай) — 5 руб. за комплект, 4 комплекта — 20 рублей;
7. Винт мебельный для крепления ручки 4х35 мм, металл, цвет хром, 4 шт., по цене — 4 руб. за шт. — 16 рублей;
8. Гвозди оцинкованные 2×20 мм — 40 шт. — бесплатно;

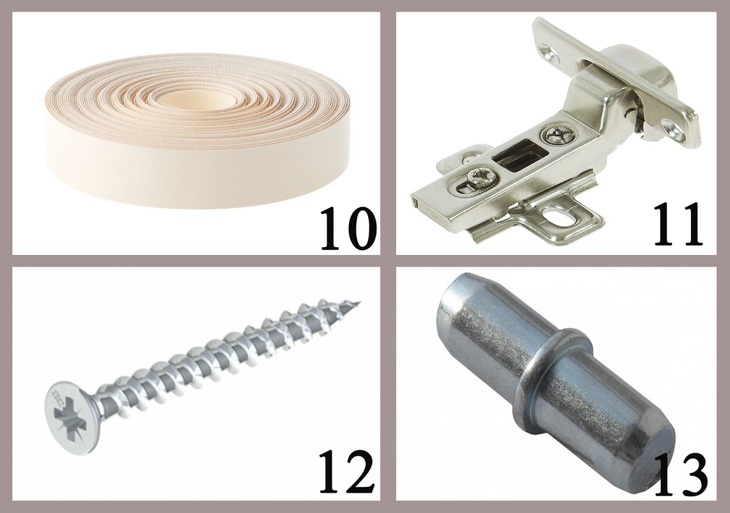

9. Кромка ПВХ 2/19мм Капучино DC 343 Dollken 15099, по цене 45 рублей за погонный метр, 30 метров — 1350 рублей
10. Белая кромка 19мм меламиновая с/кл — по цене 6 рублей погонный метр, 7 метров — 42 рубля;
11. Петля мебельная с доводчиком BOYARD внутренняя, 12 шт. — 51 руб. шт. — 612 рублей;
12. Саморезы универсальные Standers оцинкованные 3.5х30 мм, 40 шт., по цене — 0,65 руб. за шт. — 26 рублей;
13. Полкодержатель бочонок Д=5 мм, 16 шт., по цене — 1,5 руб. за шт. — 24 рубля;

Распил деталей, сверление отверстий, приклей кромки — 4000 рублей

Итого получилось 10955 рублей на материалы и распил, плюс 3432 рубля на фурнитуру — 14387 рублей

Инструмент, который понадобиться для сборки тумбы под ТВ:

1. Специальный ключ под конфирмат;
2. Электродрель или шуруповерт с битой под конфирмат;
3. Крестовая отвертка и электроотвертка;
4. Сверла по дереву диаметром 2, 4 и 5 мм;
5. Молоток на 60 грамм;
6. Шило;
7. Рулетка 3 метра;
8. Маркер

1. Метровая линейка;.
2. Шаблон для сверления отверстий под ручки;.
3. Деревянный брусочек

ЗАМЕР, ИЗГОТОВЛЕНИЕ И ПОДГОТОВКА ДЕТАЛЕЙ БУДУЩЕЙ ТУМБЫ ПОД ТВ:

В результате из листа ЛДСП капучино 2750х1830х16мм (5,033кв. м), получилось:

• одна деталь размером 2220х470х16мм (для верхней детали крышки тумбы размером 2200х450х16мм);
• одна деталь размером 2200х430х16мм (дно тумбы);
• одна деталь размером 712х430х16мм (средняя соединительная полка тумбы);
• 2 детали размером 500х450х16мм (крышки тумбочки);
• 4 детали размером 434х430х16мм (стенки и перегородки тумбы);
• 4 детали размером 434х430х16мм (стенки тумбочки);
• 4 детали размером 712х60х16мм (верхние соединительные планки распашных шкафов тумбы)

В результате из листа ЛДСП сосна-санторини 2750х1830х16мм (5,033кв. м), получилось:

• одна деталь размером 2220х470х16мм (для нижней детали крышки тумбы размером 2200х450х16мм);
• 2 детали размером 710х410х16мм (полки распашних шкафов тумбы);
• 2 детали размером 500х430х16мм (дно тумбочки);
• 2 детали размером 468х430х16мм (соеднительные полки тумбочки);
• 2 детали размером 468х60х16мм (верхние соединительные планки тумбочки);
• 2 детали размером 704х410х16мм (фасады выдвижных шкафчиков тумбы);
• 2 детали размером 460х296х16мм (фасады тумбочки);
• 4 детали размером 426х349х16мм (фасады распашних шкафов тумбы);
• 4 детали размером 668х100х16мм (короба выдвижных ящиков тумбы);
• 4 детали размером 390х100х16мм (короба выдвижных ящиков тумбы)

Для придания креативности мебели, все видимые части деталей тумбы под телевизор, прикроватных тумбочек, а также их фасады были закатаны кромкой ПВХ 2/19мм Капучино DC 343 Dollken, специалистом высокого класса, мастером своего дела Юсуфом!

Сборка тумбы под ТВ и прикроватных тумбочек

Да, совсем забыл сказать, что до начала сборки тумбы и прикроватных тумбочек, необходимо:

1. На фасады тумбы (кроме, выдвижных ящиков) и прикроватных тумбочек установить мебельные петли и ручки;
2. На боковых стенках, перегородках тубы и тумбочек, при помощи сверла диаметром 2 мм произвести разметку крепления петель фасадов и направляющих для выдвижных ящиков, а при помощи сверла диаметром 5 мм просверлить посадочные места для полкодержателей;
3. Собрать корпуса выдвижных ящиков и прикрепить к ним механизмы выдвижения, согласно приложенной инструкции

Сборка тумбы

1. Первое, при помощи 8 конфирматов соединяем с боковыми стенками и перегородками дно тумбы;
2. Второе, при помощи 8 конфирматов соединяем стенки распашных шкафов, вставив между ними верхние соединительные планки;
3. Третье, соединяем между собой 4 конфирматами внутренние перегородки шкафа, при помощи соединительной полки;
4. Четвертое, к дну тумбы прикручиваем 8 ножек (4 по углам и 4 под перегородками);
5. Пятое, ставим каркас тумбы на ножки и вплотную придвигаем его к стене;
6. Шестое, кладем крышку тумбы на каркас, выравниваем по отношению к стене (не более 5 мм до стены) и боковым стенкам тумбы;
7. Седьмое, прикрепляем при помощи 8 саморезов 3,5х30мм крышку к каркасу тумбы, через технологические отверстия в верхних соединительных планках;
8. Восьмое, прикрепляем к внутренним перегородкам тумбы, при помощи 12-16 саморезов 4 направляющих для выдвижных ящиков (3-4 шт. на каждую), отстегнув их от коробов;
9. Девятое, при помощи гвоздей 2х20мм закрепляем задню стенку тумбы с шагом 120-150мм;
10. Десятое, вставляем короба выдвижных ящиков в направляющие и по месту, соблюдая все зазоры, при помощи двухстороннего скотча и 4 саморезов 3,5х30мм прикрепляем фасады, в которых по середине сверлом диаметром 4 мм делаем отверстия для установки ручек и при помощи винтов 4х35мм прикрепляем их;
11. Одиннадцатое, устанавливаем полкодержатели в заранее приготовленные места, кладем на них полки;
12. И последнее, прикручиваем саморезами 3,5х16мм оставшиеся фасады по заранее размеченным местам крепления, Тумба под ТВ собрана

P.S. Верхняя крышка тумбы была собрана Евгением из двух листов ЛДСП капучино и сосна-санторини 2220х470х16мм, скрепленных между собой 30 саморезами 3,5х30 мм, далее обрезана на формовочном станке до размера 2200х450мм и закатана в круговую кромкой ПВХ 2/35мм Капучино 343 Dollken. Так как это было сделано профессионалом своего дела Евгением, крышка тумбы получилась красивой, массивной и очень презентабельной!

Видеоинструкция по самостоятельной сборке тумбы под большой телевизор

Сборка тумбочки

1. Первое, при помощи 4 конфирматов соединяем дно тумбы с боковыми стенками;
2. Второе, при помощи 2 конфирматов соединяем стенки тумбочки, вставив между ними в задней части верхнюю соединительную планку;
3. Третье, прикрепляем крышку к каркасу тумбочки при помощи 2 саморезов 3,5х30мм через технологические отверстия в задней соединительной планке и 2 эксцентриков спереди;
4. Четвертое, закрепляем полку тумбочки 4 конфирматами через стенки тумбочки;
5. Пятое, к дну тумбочки прикручиваем 4 ножки по углам;
6. Шестое, при помощи гвоздей 2х20мм закрепляем задню стенку тумбы с шагом 100-120мм;
7. Седьмое, устанавливаем полкодержатели в заранее приготовленные места, кладем на них полку;
8. И последнее, прикручиваем саморезами 3,5х16мм оставшиеся фасады по заранее размеченным местам крепления. Прикроватная тумбочка собрана. Вторую тумбочку собираем аналогично первой.

Надеюсь, моя статья-инструкция по моделированию и самостоятельной сборке тумбы под ТВ и прикроватных тумбочек, понятна и не вызовет особых осложнений и вопросов, а если что-то непонятно пишите в комментариях, постараюсь на все вопросы, Ваш рукастый Алексей!
