Как устроен блок питания телевизора

Большинство современной бытовой электронной аппаратуры имеет в своей конструкции самостоятельные или расположенные на отдельной плате электронные модули понижающие и выпрямляющие сетевое напряжение.

Причём последние 20 лет, вместо традиционных понижающе-выпрямительных схем на основе силового трансформатора и диодного моста, они построены по схеме импульсного преобразования напряжения. Несмотря на их высокую схемотехническую надежность они достаточно часто выходят из строя.

Причин здесь несколько, но основными из них являются:

Конечно бывает очень обидно, когда необходимо выполнить срочную работу, а модуль питания у компьютера неисправен или во время просмотра любимой телепередачи это устройство выходит из строя.

Не стоит сразу впадать в панику и обращаться в ремонтную мастерскую или спешить в супермаркет электроники за приобретением нового блока. Часто причины неработоспособности настолько тривиальны, что устранить их можно дома, с минимальными затратами финансовых средств и нервов.

Как устроен блок питания ЖК телевизора. SONY KLV-40BX401.

Общее описание бытового импульсного питающего устройства

Конечно для того чтобы попытаться не только отремонтировать импульсный блок питания, но и определить его неисправность необходимо иметь базовые знания по электронике и обладать определенными электротехническими навыками.

Кроме того, следует помнить, что некоторые элементы блока находятся под сетевым напряжением, в силу чего даже при первичном осмотре устройства следует соблюдать осторожность. Однако большинство блоков построены по типовым схемам и имеют сходные неисправности, поэтому самостоятельно отремонтировать импульсный блок питания может попытаться каждый.

В составе любого источника питания, будь то встроенный, как в телевизоре или установленный в виде отдельного устройства, как в настольном компьютере, имеются два функциональных блока – высоковольтный и низковольтный.

В высоковольтном боке, сетевое напряжение преобразуется диодным мостом в постоянное, и сглаживается на конденсаторе до уровня 300,0…310,0 вольт. Постоянное, высокое напряжение преобразуется в импульсное, частотой 10,0…100,0 килогерц, что позволяет отказаться от массивных низкочастотных понижающих трансформаторов, заменив их малогабаритными импульсными.

В низковольтном блоке импульсное напряжение понижается до необходимого уровня, выпрямляется, стабилизируется и сглаживается. На выходе этого блока присутствует одно или несколько напряжений, необходимых для питания бытовой техники. Кроме того, в низковольтном блоке смонтированы различные управляющие схемы, позволяющие повысить надежность устройства и обеспечить стабильность выходных параметров.

Визуально, на реальной плате, различить высоковольтную и низковольтную часть достаточно просто. К первой подходят сетевые провода, а от второй отходят питающие.

Импульсный стабилизатор в блоке питания на транзисторах

Диагностирование и простейший ремонт

Человеку, собирающему попытаться отремонтировать блок питания бытовой электронной техники надо быть заранее готовым к тому, что не всякое питающее устройство можно отремонтировать. Сегодня некоторые производители, выпускают электронику, блоки которой подлежат не ремонту, а комплектной замене.

Ни один мастер не возьмется за ремонт такого блока питания, ибо изначально он предназначен для полного демонтажа старого устройства с заменой на новое. Часто подобные электронные приборы просто залиты каким-либо компаундом, что сразу снимает вопрос о его ремонтопригодности.

Как показывает статистика, основные неисправности блока питания вызваны:

• неисправностью высоковольтной части (40,0%), которые выражаются пробоем (перегоранием) диодного моста и выходом из строя фильтрующего конденсатора;
• пробоем силового полевого или биполярного транзистора (30,0%), формирующего высокочастотные импульсы и находящегося в высоковольтной части;
• пробоем диодного моста (15,0%) в низковольтной части;
• пробоем (выгоранием) обмоток дросселя выходного фильтра.

В остальных случаях диагностирование достаточно сложно и без специальных приборов (осциллограф, цифровой вольтметр) выполнить его не удастся. Поэтому если неисправность блока питания вызвана не четырьмя вышеупомянутыми основными причинами, не стоит заниматься его домашним ремонтом, а сразу вызвать мастера для замены или приобретать новое питающее устройство.

Неисправности высоковольтной части достаточно просто обнаружить. Они диагностируются перегоранием предохранителя и отсутствием напряжения после него. Третий и четвертый случай можно предположить если предохранитель исправен, напряжение на входе низковольтного блока присутствует, а входное отсутствует.

При перегорании предохранителя необходимо осмотреть электронную плату. Неисправность фильтрующего электролитического конденсатора обычна выражена его вздутием. Для проверки диодов высоковольтной выпрямительной части придется выпаять каждый из них и проверить мультиметром (тестером).

Желательно проверку производить одновременно всех деталей. При выгорании нескольких электронных элементов при замене одного из них на исправный он может выгореть повторно из-за комплексной неисправности, которая не была устранена.

После замены деталей необходимо установить новый предохранитель и включить блок питания. Как правило после этого блок питания начинает работать.

Если предохранитель не перегорел, а напряжение на выходе блока питания отсутствует, то причина неисправности в пробое выпрямительных диодов низковольтной части, перегорании дросселя или выходе электролитических конденсаторов вторичного выпрямительного блока.

Неисправность конденсаторов диагностируется при их вздутии или вытекании из их корпуса жидкости. Диоды необходимо выпаять и проверить тестером аналогично проверке высоковольтной части. Целостность дроссельной обмотки проверяется тестером. Все неисправные детали необходимо заменить.

Если не удается найти нужный дроссель, то некоторые «умельцы» перематывают сгоревший, подобрав провод подходящего диаметра и определив количество витков. Такая работа довольно кропотлива и обычно выполняется только для уникальных блоков питания, найти аналог, которым затруднительно.

Ремонт стандартных устройств

Как уже говорилось, большинство блоков питания современных компьютеров и телевизоров построено по типовой схеме. Они отличаются типоразмерами используемых электронных деталей и выходной мощностью. Методика диагностирования и устранения неполадок для этих устройств идентичны.

Однако качественный ремонт требует соответствующего инструмента, в номенклатуру которого входят:

• паяльник (желательно с регулируемой мощностью);
• припой, флюс, спирт или очищенный бензин («Галоша);
• приспособление для удаление расплавленного припоя (оловоотсос);
• набор отверток;
• бокорезы (кусачки);
• бытовой мультиметр (тестер)
• пинцет;
• лампа накаливания на 100,0 ватт (используется в качестве балластной нагрузки).

Приступая к ремонту телевизионного питающего устройства или системы настольного компьютера желательно иметь их электрическую принципиальную схему. Сегодня сделать это нетрудно – подобные материалы для большинства моделей электронной техники можно найти в Интернете.

В принципе простые телевизоры можно ремонтировать без схемы, однако главной сложностью ремонта некоторых моделей является то, что питающее устройство вырабатывает весь спектр напряжений – включая высоковольтное, используемое для развертки кинескопа. Блоки питания бытовых компьютеров выполнены по однотипной схеме. Рассмотрим отдельно методику определения неисправности и ремонта телевизора и десктопа.

Ремонт телевизора

О неисправности телевизионного модуля питания прежде всего свидетельствует отсутствие свечение диода «спящего» режима. Первыми ремонтными операциями являются:

• проверка на целостность (отсутствие обрыва) питающего шнура напряжения;
• разборка телевизионного приемника и освобождение электронной платы;
• осмотр платы блока питания, на наличие внешне неисправных деталей (вздувшихся конденсаторов, пригоревших мест на печатной плате, лопнувших корпусов, обугленной поверхности резисторов);
• проверка мест пайки, при этом особое внимание уделяется пропайке контактов импульсного трансформатора.

Если визуально установить дефектную деталь не удалось, то необходимо последовательно проверить работоспособность предохранителя, диодов, электролитических конденсаторов и транзисторов. К сожалению, если вышли из строя управляющие микросхемы, установить их неисправность можно только косвенным способом – когда при полностью исправных дискретных элементах работоспособное состояние блока питания не наступает.

В практике ремонта имеют место случаи, когда модуль питания не работает (не запускается) а предохранитель не сгорел. Это может свидетельствовать о пробое (перегорании) транзистора генератора высокочастотных импульсов.

Наиболее частыми причинами неработоспособности телевизионных блоков является:

• обрыв балластных сопротивлений;
• неработоспособность (короткое замыкание) Высоковольтного фильтрующий конденсатор;
• неисправность конденсаторов фильтров вторичного напряжения;
• пробой или перегорание выпрямительных диодов.

Проверку всех этих деталей (кроме выпрямительных диодов) можно произвести, не выпаивая их из платы. Если удалось определить неисправную деталь, то ее заменяют и приступают к проверке выполненного ремонта. Для этого на место предохранителя устанавливают лампу накаливания и включают устройство в сеть.

Здесь возможны несколько вариантов поведения отремонтированного устройства:

1. Лампочка вспыхивает и притухает, загорается светодиод спящего режима, на экране появляется растр. В этой ситуации в первую очередь замеряют напряжение строчной развёртки. При его завышенной величине необходимо проверить и заменить гарантированно исправными электролитические конденсаторы. Аналогичная ситуация проявляется при неисправности оптронных пар.
2. Если лампочка вспыхивает и гаснет, светодиод не загорается, растр отсутствует значит не запускается генератор импульсов. В этом случае проверяется уровень напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если оно ниже 280,0…300,0 вольт, то наиболее вероятны следующие неисправности:
3. пробит один из диодов выпрямительного моста;
4. велика утечка конденсатор (конденсатор «состарился»).

Вышеперечисленная последовательность и схема проверки позволяют выявить основные неисправности питающего устройства телевизионного приемника.

Ремонт питающего устройства настольного компьютера

Сегодня наибольшее распространение для питания настольных (десктопных) конструкторов получили устройства «АТХ» различной мощности. Поводом для их ремонта должно послужить:

• материнская плата не запускается (компьютер полностью неработоспособен);
• вентилятор охлаждения самого устройства не вращается;
• блок многократно «пытается» самозапуститься.

Перед началом ремонта устройств «АТХ» необходимо собрать нагрузочную схему (рисунок). Ремонт осуществляют в следующей последовательности:

• устройство вынимается из компьютера и с него снимается кожух;
• пылесосом и кисточкой удаляется пыль с электронных плат и поверхностей деталей;
• производится внешний осмотр электронных элементов и печатных плат;
• подключается нагрузочное устройство.

При отсутствии внешних признаков причины неисправности проверяют предохранитель. В случае его перегорания на его место подключается лампа накаливания мощностью 100,0 ватт (аналогично ремонту телевизионного блока).

Если при включении лампа ярко вспыхивает и продолжает гореть, значит из строя вышел диодный мост в высоковольтной части или фильтрующий конденсатор. Возможно перегорание высоковольтного трансформатора.

Если предохранитель цел, то причиной неработоспособности может быть:

• выход из строя транзисторов генератора импульсов;
• неисправность ШИМ-контроллера.

В этих случаях проще приобрести новое устройство, которое в зависимости от мощности, стоит от 600…800 рублей.

При многократном самозапуске устройства причиной неработоспособности обычно является вход из строя стабилизатора опорного напряжения. При этом система компьютера не может пройти режим самотестирования отключает и включает модуль питания.

Источник: househill.ru

Как устроен блок питания телевизора

В современных телевизорах применяются импульсные источники питания, преимущества которых по сравнению с трансформаторными достаточно хорошо описаны в литературе [1]. Источник питания функционально состоит из первичной и вторичной цепей (рис. 1).

Силовой ключ VT1 либо выполнен в виде отдельного транзистора, либо технологически размещен на кристалле микросхемы ШИМ-контроллера.

Зачастую при таких признаках неисправности, как загорание светодиода передней панели на 1. 5 с и последующее его погасание, щелчки и свист источника питания в течение 1. 5 с и последующее отключение телевизора, невозможно достаточно достоверно определить вышедший из строя функциональный узел телевизора. Однако из практики ремонта можно с большой вероятностью утверждать, что подобного рода внешние признаки являются проявлением выхода из строя следующих узлов телевизора:
• первичных цепей источника питания (ШИМ-контроллер, ключевой транзистор, сетевой выпрямитель, конденсатор фильтра, демпфирующая цепь и др.);
• вторичных цепей источника питания (выпрямительные и защитные диоды, конденсаторы вторичных фильтров, элементы в нагрузках источников отдельных напряжений и т.д.);
• цепи питания выходного каскада строчной развертки (выпрямитель и фильтр источника питания строчной развертки +95. 140 В, выходной транзистор строчной развертки, строчный трансформатор и др.).

Рассмотрим методику обнаружения неисправностей в первичных и вторичных цепях импульсных источников питания. Поиск неисправности в аппарате, имеющем перечисленные выше внешние признаки неисправности, следует начинать с внешнего осмотра монтажа. При этом особое внимание следует обращать на отсутствие следов прогара на корпусах силовых транзисторов и микросхем, целостность корпусов оксидных конденсаторов, отсутствие следов разрушения мощных низкоомных резисторов, служащих токоограничительными элементами, и мест «холодной» пайки выводов тепловыделяющих элементов. Иногда визуально, по указанным признакам, можно определить характер случившейся неисправности.

Если визуальный осмотр не дал результатов, необходимо перейти к следующему этапу поиска неисправности. Здесь следует провести небольшую подготовительную работу, а именно: либо отпаять перемычки J1, J2, J3 токоведущих дорожек печатной платы, идущих от выходов выпрямителей источника питания, либо, если таковых нет, аккуратно перерезать токоведущие проводники с таким расчетом, чтобы к выходам источника питания можно было раздельно подключать и нагрузки, в качестве которых могут служить различные лампы накаливания, и лабораторный источник питания основных узлов телевизора (рис. 2).

Автор для этой цели использует лабораторный источник питания, имеющий шесть отдельных стабилизаторов напряжения с электронной защитой (рис. 3).

Внешний вид источника питания показан на рис. 4.

На первый взгляд, достаточно подключить нагрузку к одному выпрямителю, например, питающему выходной каскад строчной развертки, чтобы проверить эту цепь в целом, однако это не так. Хотя импульсный источник в этом случае устойчиво заработает, но возможен пропуск дефектов выпрямительных диодов и конденсаторов фильтров низковольтных выпрямителей. Такое случилось, например, при ремонте телевизора «Витязь 51ТЦ-420Д». Телевизор не включался, однако при включении источника питания отдельно с нагрузкой на источнике +135 В он устойчиво работал. Дефект скрывался в конденсаторе фильтра источника +12 В и при работе без нагрузки не проявлялся.

Перед включением источника питания с нагрузками желательно проверить все выпрямительные диоды во вторичных и первичных цепях на предмет обрыва или пробоя, а также оксидные конденсаторы, которые желательно для проверки их параметров выпаивать, так как у работающих в цепях питания телевизоров оксидных конденсаторов довольно часто нарушается герметичность и вытекает электролит.

Большинство современных телевизоров имеют в своем составе импульсные источники питания, силовые каскады которых выполнены или на мощных транзисторах, или на специализированных микросхемах. Если проверяемый источник питания имеет в своем составе мощный транзистор, то перед включением источника питания в сеть необходимо проверить целостность его переходов с помощью омметра на отсутствие обрыва и короткого замыкания. Возможные замены силовых транзисторов представлены в табл. 1.

Если все компоненты, а также силовой транзистор исправны, источник можно включать в сеть. Если же импульсный источник выполнен с применением ШИМ-контроллера, то из-за невозможности проверки микросхемы с помощью омметра его необходимо включить в сеть и измерить напряжения на выводах ШИМ-контроллера. Отсутствие одного или нескольких напряжений при исправных остальных деталях однозначно указывает на неисправную микросхему, которая подлежит замене. Учитывая, что на некоторых принципиальных схемах телевизоров ШИМ-контроллер нарисован в виде «черного ящика» (например, «Kolon CTK-9742») или в виде цепи функциональных узлов («Grundic CUC 4510»), в табл. 2

представлены значения напряжений на выводах наиболее часто применяемых в телеаппаратуре ШИМ-контроллеров. Значения напряжений могут отличаться от указанных на ±10%.

После проверки всех параметров импульсного источника питания при работе на комплект нагрузок можно подключить источник к остальным узлам телевизора, восстановив ранее удаленные перемычки. Однако перед этим необходимо убедиться в том, что нет неисправностей по цепям питания и вышедших из строя элементов, например, короткого замыкания или обрыва транзисторов в узле строчной развертки, и стабилитрона, включенного в цепь источника питания выходного каскада строчной развертки, как это делается в некоторых моделях телевизоров, так как иначе возможен повторный выход из строя элементов импульсного источника питания. Возможные варианты замены стабилитронов импортного производства на отечественные приведены в табл. 3.

При замене стабилитрона, возможно, потребуется подбор нужного экземпляра по величине напряжения стабилизации. Хотя в подавляющем большинстве случаев телевизор начинает работать сразу после восстановления неисправного источника питания, однако подключение лабораторного источника, подобного авторскому варианту, позволяет проконтролировать общую работоспособность узлов телевизора при невозможности быстрого восстановления штатного источника питания и ток потребления каждого узла телевизора в отдельности, так как увеличенное потребление каким-либо узлом может указать на наличие дефекта, а срабатывание электронной защиты в каком-либо канале лабораторного источника питания — прямо указать на узел, содержащий дефектные элементы.

Обычно, как следует из практики ремонта, если устранены неисправности в импульсном источнике питания и остальные узлы телевизора работоспособны, то аппарат после включения в сеть начинает нормально работать, и если он устойчиво проработал 20. 30 мин, то ремонт можно считать успешным.

Маленькая хитрость. После замены ключевого транзистора в первичной цепи блока питания или микросхемы ШИМ, перед первым включением следует удалить сетевой предохранитель. Вместо него подключают лампу накаливания 60 Вт 220 Вольт. После включения в первый момент лампа должна ярко вспыхнуть, а потом еле как светиться. Это показатель исправной работы Б.П.

Если лампа все время ярко светится или не горит вообще, то ремонт нужно продолжить. Это хитрость позволяет сохранить в исправном состоянии ключевой транзистор, даже если Б.П. неисправен.(Крылов П.В.)

Литература
1. В.С. Моин. Стабилизированные транзисторные преобразователи. М.: Энергоатомиздат, 1986.

Источник: altay-krylov.ru

Ремонт телевизоров

Описание частных случаев ремонта телевизоров из практики телевизионного мастера.

Блок питания телевизора FUNAI 2000 МК 8

Состав блока питания телевизора Funai 2000 МК 8:

· сетевой фильтр; · выпрямитель: D60З — D606; · узел защиты: Q604, IC601, Q621, Q622; · выходной каскад: Q601, Q605; · импульсный трансформатор Т601; · выходные выпрямители: D621, С62З, D622, С625, D624, С627, D62З, С629.

Блок-схема блока питания телевизора Funai 2000 МК 8 (кликните по картинке для ее увеличения)

Принципиальная электрическая схема блока питания телевизора Funai 2000 МК 8 (щелкните по схеме для ее увеличения)

Принцип работы блока питания телевизора Funai 2000 МК 8

Блок питания работает следующим образом: при включении блока питания сетевое напряжение поступает через резистивный делитель на базу Q60З. Когда зарядится С608, Q60З откроется и закроет Q605, и далее откроется Q601. По обмотке 1 Т601 потечет ток, который вызовет появление напряжения на остальных обмотках трансформатора.

Со 2 обмотки Т601 снимается напряжение обратной связи, плюсом к базе Q605, открывая его и соответственно закрывая Q601. Ток через 1 обмотку Т601 прекратится. Одновременно закрывается минусом через D616, D615 — Q60З. Далее при повторном запуске блок питания переходит в режим автогенерации.

Узел защиты (Q604, IC601, Q621, Q622) отслеживает выходные напряжения с трансформатора питания и отключает, срывает генерацию блока питания в случае превышения +115В на выходном разъеме.

Q604 в зависимости от состояния фототранзистора оптрона IC601 изменяет частоту генерации блока питания, тем самым изменяя мощность, отдаваемую в нагрузку. Q604 может и полностью открыться, заблокировав генерацию блока питания. Q622 при превышении +115 В открывается, открывая Q621, зажигая светодиод IC601, уменьшая частоту генерации блока питания.

Основные неисправности блока питания телевизора Funai 2000 МК 8

1. Блок питания выходит в защиту (F601, R601 целы). · Проверьте нагрузки блока питания. · Проверьте исправность элементов защиты: Q604, IC601, Q621, D628, Q622, Q62З. · Проверьте наличие +115В, +27В, +12В, исправность элементов выходных выпрямителей блока питания.

2. Блок питания не включается (F601, R601 неисправны — в обрыве). · Проверьте исправность следующих элементов: Q601, Q605, Q604, Q60З, D611. · Проверьте элементы сетевого фильтра и выпрямителя: Т602, С601, С60З-С606, D60З-0606, С607.

З. Блок питания не включается (F601, R601 исправны). · Проверьте каскад первичного запуска Q60З и элементы его обрамления, D615, D616, D618, D619, D612, D617. · Проверьте изменение напряжения на базе Q60З от 0В до +0,6В, а также закрывается ли вследствие этого Q605. В противном случае проверьте R611, R620, R626, R627, R628, Q604, R622, IC601. · Если неисправность не обнаружена, предположительно нужно заменить Т601.

В некоторых случаях замена Т601 требуется при выходе из строя Q601 (Q605).

Общие рекомендации по ремонту блоков питания импортных телевизоров

В общем потоке дефектов телевизоров, неисправности блоков питания занимают лидирующее место.

Тому есть несколько причин:
· наличие в блоках питания цепей, элементы которых находятся под воздействием импульсных напряжений и тока больших номиналов (для напряжения — до 1000В, для тока до 5А);
· наличие в блоках питания большого числа тепловыделяющих элементов;
· невысокое технологическое качество разработки и монтажа электронных схем (особенно это касается телевизоров FUNAI);
· неисправности электронных компонентов (скрытый заводской брак);
· эксплуатация телевизоров в нерекомендуемых климатических условиях, а также использование сети переменного тока с параметрами, отличными от рекомендуемых.

Конечно, чтобы предотвратить возможные неисправности в будущем, нужно всего лишь выполнить следующие правила:
· при приобретении телевизора ориентироваться на хорошо зарекомендовавшую себя фирму производитель (Panasonic, Philips, Sony и т.д.), а также остановить свой выбор на какой-либо базовой модели телевизора (например, Sony 2100 или Toshiba 2135);
· стараться соблюдать условия эксплуатации телевизора, указанные в инструкции по эксплуатации конкретной модели.

Остановимся на наиболее характерных неисправностях блоков питания:
· блок питания не работает (варианты: когда сетевой предохранитель перегорает и когда остается цел);
· срабатывает защита блока питания (часто в этом случае из импульсного трансформатора в блоке питания слышен высокотональный свист или прерывистый свист);
· блок питания выдает заниженные или завышенные значения выходных напряжений;
· так называемые плавающие неисправности;
· неисправности узлов телевизора, не связанные с дефектами блока питания, но так или иначе влияющие на его работу (цепи обратной связи тактирования блока питания от строчной развертки, нагрузки блока питания, узлы включения питания).

Остановимся подробнее на данных неисправностях.

1. Сетевой предохранитель перегорает при включении питания.
Причиной данной неисправности могут быть следующие узлы:
· сетевой фильтр и выпрямитель;
· узел автоматического переключения входного напряжения (110В — 220В);
· элементы ключевого модулятора;
· система размагничивания.

Чтобы убедиться в исправности одного из вышеперечисленных узлов, следует поочередно отключать их (что проще всего).

Сначала отключите систему размагничивания. Для этого достаточно выпаять терморезистор. Это нужно сделать потому, что спарка терморезистор — петля размагничивания подключена параллельно питающей сети и в холодном состоянии сопротивление ее достаточно мало, что будет мешать поиску неисправного элемента омметром. Также разорвите цепь «+» сетевого диодного моста от остальной схемы и проверьте последовательно: · сетевой фильтр на короткое замыкание (см. рис.1);

В данном блоке чаще всего выходят из строя фильтрующие конденсаторы С, С’, С».

Токоограничительный резистор R часто перегорает одновременно с сетевым предохранителем F (в случае, если исправны С, С’). Индуктивный фильтр Т очень редко выходит из строя.
· сетевой выпрямитель на пробой диодов моста;
· фильтрующий конденсатор после диодного моста (он больших размеров, емкостью 100-500 мкФ на рабочее напряжение 300-400В) на короткое замыкание;
· элементы ключевого модулятора (особо обратить внимание на исправность мощного оконечного транзистора ШИМ-модулятора, элементов его обрамления, а также ключевой микросхемы (если она есть)).

При нахождении неисправного элемента проанализируйте причины выхода его из строя. В некоторых случаях выход из строя одного или нескольких элементов является следствием неисправности совершенно другого узла.

Например, выход из строя мощного ключевого транзистора блока питания может быть инициирован неисправностями цепей защиты, цепей слежения за выходными напряжениями, импульсного трансформатора, ШИМ-модулятора.

После нахождения неисправного элемента и его замены, восстановите разорванные цепи.

В случае, когда неисправен узел автоматического переключения питания, выйти из строя могут: сетевой предохранитель, токоограничительный резистор R (см. рис.1), выпрямитель, фильтрующие электролитические конденсаторы, а также элементы ШИМ-модулятора. Это достаточно серьезная неисправность. А причина всего этого — или контроллер переключателя напряжения сети, или мощный транзистор (тиристор).

2. Блок питания не включается, сетевой предохранитель цел.
В этом случае также следует проверить элементы тракта: сетевой фильтр — выпрямитель — ШИМ — модулятор.

Сначала проверьте, есть ли на сетевом электролитическом конденсаторе С постоянное напряжение около 300В (смотри рис.2, щелкните по картинке для увеличения). Если нет — следует искать разрыв в сетевом фильтре, а также проверьте резистор R (рис.1).

В случае наличия +300В на конденсаторе С, отключите питание, разрядите С и проверьте цепь от диодного моста через первичную обмотку импульсного трансформатора до коллектора (или стока в случае использования полевого транзистора) ключевого транзистора Т (рис.2)

(для увеличения изображения кликните по картинке)

Также следует проверить обмотки сетевого импульсного трансформатора ТР на предмет короткого замыкания витков.

Хорошо зарекомендовал себя следующий способ проверки импульсных трансформаторов питания на короткозамкнутые витки: способ параллельного резонанса (рис.3).

Необходимое оборудование:
· Генератор низкой частоты (ГНЧ).
· Осциллограф или высокочастотный милливольтметр (с возможностью измерений в частотном диапазоне 10-200 кГц).

Принцип работы.
Принцип работы основан на явлении резонанса. Увеличение (от 2-х раз и больше) амплитуды колебаний с генератора низкой частоты указывает, что частота внешнего генератора соответствует частоте внутренних колебаний C*L* контура.

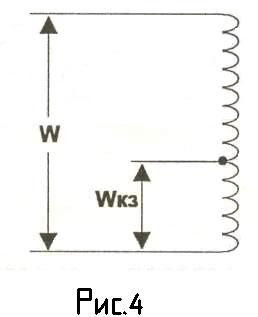

Для проверки закоротите вторичную обмотку L трансформатора. Колебания в контуре C*L * должны исчезнуть. Из этого следует, что короткозамкнутые витки срывают резонансные явления в C*L* контуре. Наличие короткозамкнутых витков в L* катушке также приведет к срыву резонансных явлений. Следует отметить, что данный способ проверки эффективен, если соотношение числа короткозамкнутых витков к числу витков первичной обмотки должно соотносится (при разных условиях) как: Wкз/W больше или равно (1/100-1/10) (см. рис.4)

Если Вы не нашли неисправного элемента в первичной силовой цепи, осуществите проверку последовательно: полупроводниковых элементов (транзисторов, диодов, оптронов и т. д.), далее электролитических конденсаторов и всех остальных элементов, если в составе блока питания находятся интегральные микросхемы, их следует «проверять» заменой.

Следует отметить, что подлежат немедленной замене подгоревшие, обугленные элементы, а также электролитические конденсаторы со вздувшейся насечкой (сверху корпуса). Обязательно проанализируйте причину выхода из строя найденного неисправного элемента.

Также следует проверить (в некоторых типах блоков питания) работу блока дежурного питания, который, в свою очередь, питает схемы, управляющие включением основного блока питания (как правило, через оптронные развязки или специальные схемы). Так как блок дежурного режима в своем составе имеет маломощный трансформатор питания и параметрический стабилизатор, ремонт данного блока проблем не вызывает.

З. Срабатывает защита блока питания
В этом случае следует:
· проверить элементы выходных выпрямителей блока питания;
· проверить нагрузки блока питания на предмет короткого замыкания;
· проверить элементы системы защиты (как цепей слежения за выходными напряжениями, так и различных цепей защиты), смотри рис.2:
— II обмотка обратной связи TR, модулятор — это цепь слежения;
— Т, R , модулятор — цепь защиты по току выходного транзистора Т;
— линия «защита», модулятор — это собственно защита по выходному напряжению;
— проверьте обмотки обратной связи трансформатора TR ( II — смотри рис.2 );
· замените микросхему ключевого модулятора (если она есть).

4. «Плавающие» неисправности, то есть неисправности появляющиеся периодически.
В этом случае следует поступить следующим образом:
· проверить элементы на предмет потемнений на корпусе и т. д;
· проверить токопроводящие дорожки на монтажной плате, чтобы на них не было трещин и обрывов;
· определить места наибольшего локального нагрева элементов по почернению на плате и проверить элементы на данном участке.

В случае, если неисправность проявляется при нагреве, локализовать неисправный элемент можно или методом охлаждения (вата смоченная ацетоном), или спровоцировав локальный нагрев того или иного элемента паяльником. В любом случае следует соблюдать меры электробезопасности.

5. Неисправности, не связанные с дефектами блока питания:
· срабатывает защита блока питания, в этом случае возможна перегрузка по току (короткое замыкание) одного из выходных каналов питания — определите перегруженный канал, найдите причину короткого замыкания нагрузки;
· блок питания на короткое время включается, затем выключается (только для блоков питания с тактированием от блока строчной развертки) — в этом случае следует проверить цепь обратной связи от блока строчной развертки к блоку питания;
· блок питания не включается из дежурного режима от микроконтроллера — проверьте цепь управления включением от микроконтроллера до блока питания.

Источник: remtv.blogspot.com
