Крепление для монитора на стену своими руками

Кронштейн для телевизора

Особенности и требования к креплению телевизора на стену

Производители современных плазменных панелей и телевизоров с плоским экраном, придерживаются установленных стандартов. Основоположником по их разработке стала организация VESA, созданная в конце прошлого века. В первые годы участие принимало порядка десяти крупных производителей бытовых технических устройств. Постепенно сфера действия расширялась.

Нынче разработанного стандарта придерживается подавляющее большинство производителей различной техники, в том числе и разработчики телевизионных устройств. Помимо прочих направлений, стандарты коснулись устройств крепления. FDMI – стандарт, который регламентирует расположение, расстояние и диаметр отверстий.

Тех, что предназначены для фиксации корпуса приемника к кронштейну. Количество отверстий одинаково на любых моделях телевизоров и равняется четырем. Остальные параметры могут варьироваться. Схема расположения отверстий может быть в виде прямоугольника, либо представлять собой квадрат.

Поворотный кронштейн для телевизора своими руками!

Дорогостоящие модели комплектуются установочными болтами, головки которых по форме выполнены под специальный инструмент. Это делают с целью исключить самостоятельную установку панелей. При этом отверстия заполняют специальным пластиком.

Телевизор

В подобных случаях для крепления приемника к кронштейну, изготовленному в заводских условиях следует пригласить мастера соответствующей квалификации. В противном случае самостоятельная установка аннулирует «гарантию» на телевизор.

Действует несколько стандартов в зависимости от веса и диагонали ТВ. Отличие заключается в размерах прямоугольника на тыльной стороне панели, в углах которого расположены отверстия для крепления. Так, например, есть стандарт разработанный для телевизоров массой до двух килограмм, с диагональю, 7,9. Размеры прямоугольника составляют 50*20 сантиметров. MIS-E стандарт – для ТВ с массой 50 килограмм, размерами прямоугольника 200*100 миллиметров.

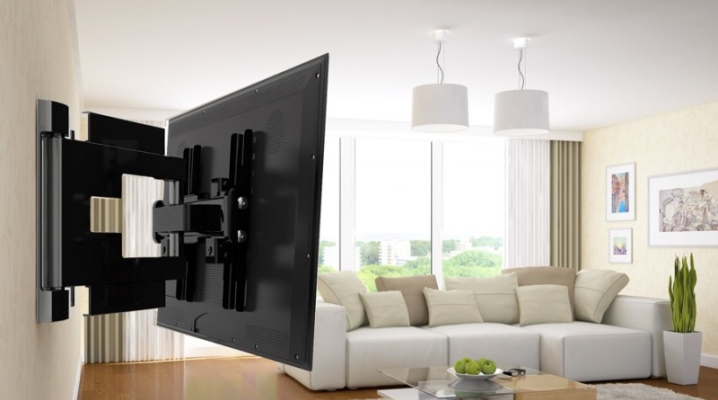

Телевизор на кронштейне

Исходя их этих параметров подбирают соответствующий кронштейн. Модели кронштейнов в свою очередь имеют конструктивные отличия и делятся на три вида:

  1. Фиксированные кронштейны. Это самая простая и дешевая конструкция. Однако, прежде чем приобрести такое устройство следует продумать в какое место установить ТВ панель. Изменить положение экрана после фиксации будет невозможно.
  2. Наклонный кронштейн. В этом случае можно изменить только наклон экрана. Горизонтальные и вертикальные манипуляции исключены. Подходит для создания приемлемой видимости, если зритель находится на диване, кресле.
  3. Поворотные с наклоном. Можно менять пространственное расположение экрана. Смотреть программы можно с разных мест. Это дорогостоящие варианты крепления, и одновременно не слишком надежные в процессе эксплуатации.

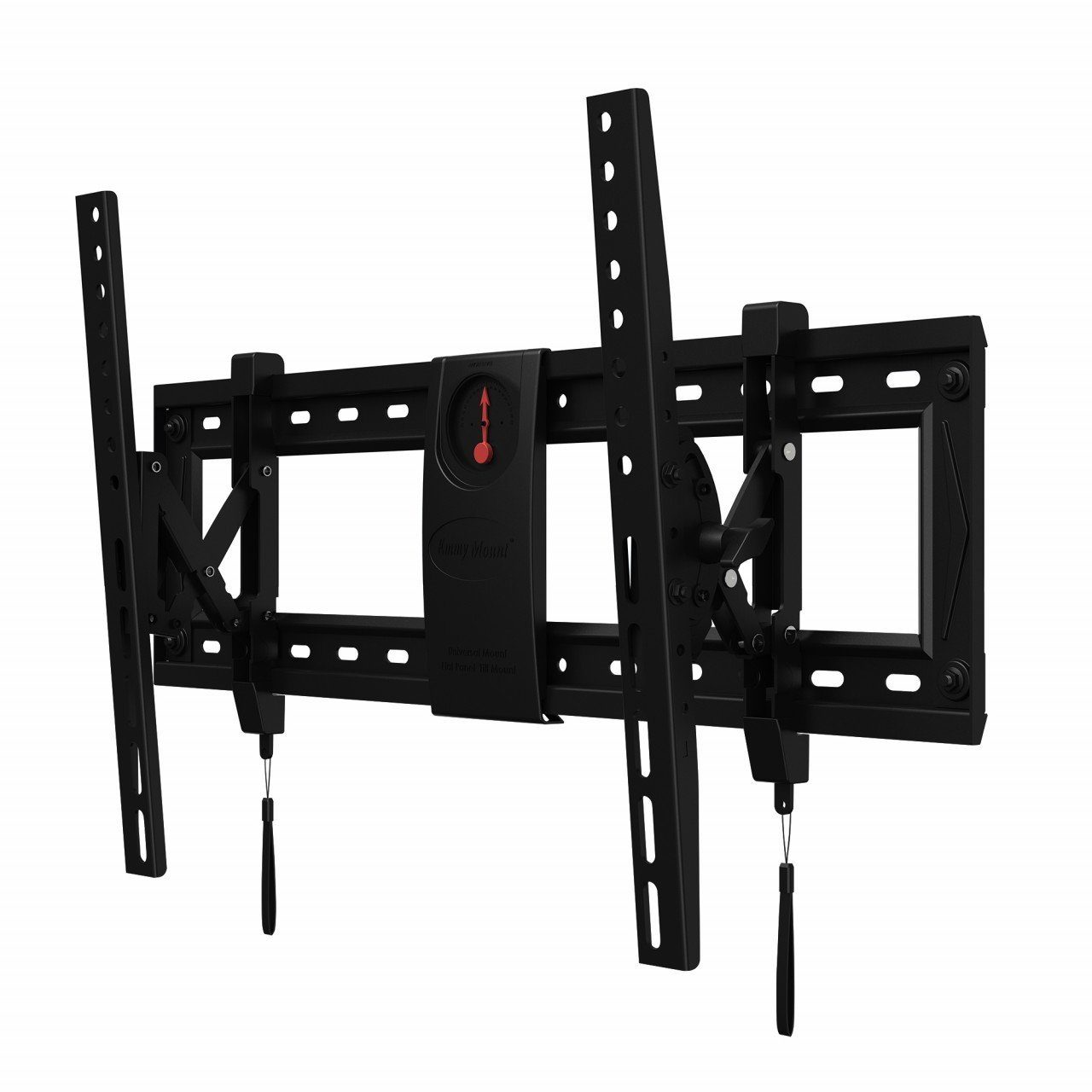

Виды кронштейнов

Требования к крепежным деталям для фиксации кронштейна к стене

Для каждого вида стен следует соблюдать глубину сверления, и подобрать соответствующие метизы. Для кронштейнов изготовленных стандартным способом придерживаются рекомендаций приведенных в таблице:

Вид стены Материал дюбелей Глубина сверления (без учета толщины отделочного материала)
Стены из бетона. Капитальные Стальные, допускается использовать дюбели из пропилена Размер диагонали плюс 3 см
Кирпичная кладка из обычных и пустотелых кирпичей Можно использовать анкерные дюбели с выступами для фасадных работ. Изготовлены из металла или пластика, подходят для пустотелых кирпичей. Размер диагонали плюс 1 см
Пеноблок, шлакоблок Дюбель должен быть исключительно из пропилена Размер диагонали плюс 5 см

Дюбели

Для крепления кронштейнов используют саморезы, диаметр которых не должен быть менее 4 миллиметров.

Читайте еще: Преимущества потолка из гипсокартона с подсветкой

Если стены выполнены из гипсокартона, приведенные выше требования к ним не относятся. Несущая способность таких стен невелика. Если лист расположен вплотную к стене из бетона, то в нем предварительно делают соответствующего диаметра отверстие под дюбель.

При каркасном способе крепления гипсокартона, следует крепить кронштейн так, чтобы саморезы входили в обрешетку. Для этого надо знать ее расположение. Если уверенности нет, лучше установить кронштейн в другое, более подходящее, с точки зрения устойчивости, место. Практически все модели телевизоров оснащены подставкой для установки на тумбу.

Телевизор

Читайте еще: Создание ниши под телевизор из гипсокартона – функциональная идея

Правила крепления

Прежде чем приступить к работе по фиксации кронштейна для телевизора к стене, надо усвоить ряд обязательных требований. Правильно выполненные работы помогут избежать порчи дорогостоящего телевизионного оборудования:

  • используйте сверло. Это поможет избежать образования трещин в стене, которые образуются при непосредственном вкручивании саморезов в стену;
  • сверлить следует плавно, без излишних усилий.

Что понадобится для изготовления кронштейна

Чтобы изготовить кронштейн для телевизора своими руками, потребуются самые простые материалы и крепеж, которые всегда можно приобрести в строительных магазинах. Прежде чем приступить к изготовлению, рекомендуется провести несложные расчеты. Это необходимо для того, чтобы конструкция смогла вынести требуемую нагрузку.

Если конструкция поворотная, следует учесть, что потребуется свободное пространство. Сделайте чертеж, в котором отразите все детали касающиеся создания и крепления кронштейна. Чертеж можно сделать самостоятельно или позаимствовать понравившийся вариант из интернета, где будут указаны все необходимые параметры.

Еще по теме:  Эмбилайт своими руками для монитора

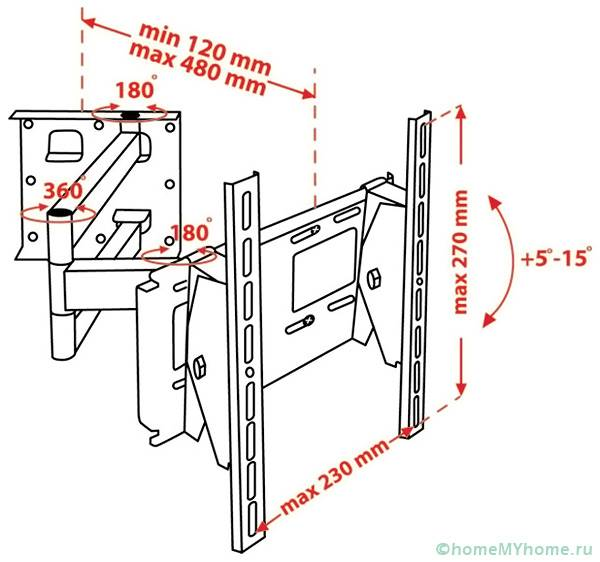

Чертеж кронштейна для телевизора

Стационарные конструкции кронштейнов

Отличаются простотой изготовления, но не слишком удобны при просмотре телевизора. Повернуть экран в какую либо из сторон не получится.

Изготовить конструкцию можно из деревянных или металлических деталей. Комплектующие характеризуются простотой по способу изготовления. Все детали можно приобрести в специализированных магазинах. Второй положительный момент – доступная цена.

Стационарный кронштейн

Есть несколько вариантов изготовления кронштейна. Рассмотрим подробно некоторые из них.

Самодельный кронштейн из дерева

Необходимые материалы для работы:

  • саморезы с кольцом. Их используют для вкручивания в деревянные детали. Потребуется четыре штуки;
  • планки из дерева – две штуки. Они должны быть изготовлены из просушенных и обработанных шлифовальной машинкой досок. Следует отдать предпочтение твердым породам древесины, чтобы не допустить расслоения и растрескивания деталей. Можно воспользоваться готовыми заготовками, которые приобретают в строительных магазинах. Размер детали зависит от размера телевизора. Они должны быть длиннее задней панели телевизора с плоским экраном примерно на 10 сантиметров. Планка, которую устанавливают сверху, толще, чем та, что устанавливают внизу. Это позволит достигнуть нужного наклона устройства для удобства просмотра приемника;
  • дюбели, из материала, который подбирают в зависимости от типа стены. Для бетонных капитальных стен следует выбирать дюбели из металла.

Материалы для кронштейна

Порядок действий:

  • в грани верхней и нижней планок вкручиваем саморезы с кольцами – по две штуки;
  • планки крепим к задней панели телевизора. Одну из них, ту что потолще, закрепляют в верхней части, другую располагают внизу. Для этого используют специальные болты и отверстия;
  • далее измеряют расстояние между центрами колец саморезов;
  • отмечают размеры на стене. Это точки для отверстий;
  • с помощью сверла проделывают отверстия нужных размеров;
  • устанавливают подходящий дюбель, и фиксируют в нем крючок;
  • на крючок навешивают панель телевизора.

Для такого вида кронштейнов подходят приемники с диагональю экрана от 28 дюймов.

Самодельный кронштейн из дерева

Самодельный кронштейн из металлических деталей

Относится к стационарному настенному креплению телевизионной панели. В основе лежит изготовление кронштейна из металлических уголков. В данном случае материал уголка – алюминий. Если вес телевизора достаточно большой, используют уголки из стали. Для малогабаритных приемников использование алюминиевых уголков оправдано.

Обработка изделий из стали – трудоемкое занятие. Сталь с трудом поддается сверлению. Потребуется использование дополнительных инструментов.

Читайте еще: Несколько секретов того, как укладывается ламинат

Что потребуется:

  • уголки из алюминия в количестве четыре штуки;
  • спицы от велосипедного колеса – 2 штуки;
  • метизы, дюбели из пластика.

Определяют подходящее место для фиксации телевизора.

Учитывая размеры прибора, выбирают дюбеля нужных параметров, и делают соответствующие отверстия.

На каждом уголке делают отверстия. Два уголка крепят к панели прибора, а два других – к стене.

Для фиксации на стену используют подходящего размера шурупы. Предварительно делают на стене разметку. Прикладывают уголок и карандашом отмечают точки, где затем сверлят отверстия.

Чтобы закрепить уголки между собой, на верхних боковых гранях делают дополнительные отверстия.

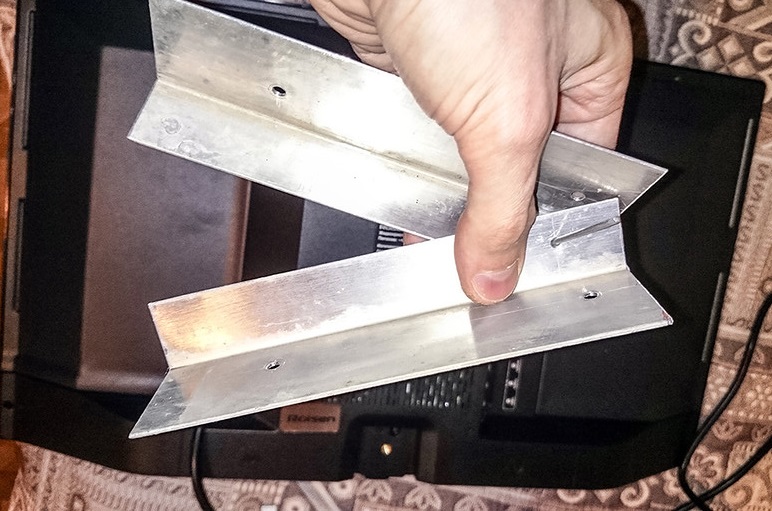

Уголки из алюминия

Чтобы одна пара уголков заходила под другую, при закреплении деталей на стене, необходимо уменьшить расстояние между ними на пару миллиметров, по сравнению с расстоянием между уголками на задней панели приемника.

После этого прикладываем телевизор к стене так, чтобы отверстия на боковых частях уголков совпали друг с другом. После этого сквозь них вставляют спицу от велосипедного колеса. На фото ниже видно, как правильно расположить уголки и спицы, чтобы обеспечить надежную фиксацию телевизора.

Самодельный кронштейн из металлических деталей

Спица предотвращает движение приемника в вертикальном направлении. Уголки контролируют смещение по горизонтали.

Соединение разъемное, причем для разборки не требуется проводить серьезных манипуляций. Достаточно вынуть спицу и телевизор можно снять со стены.

Спица подходит для моделей приемников с малыми габаритами. Если вес прибора существенный, спица может не выдержать нагрузки. Несмотря на термическую обработку спицы, рисковать не следует. В этом случае можно приобрести шпильку с нужным диаметром, который не позволит ей согнуться под тяжестью прибора.

Поворотное крепление для телевизора на стену своими руками

У таких самодельных кронштейнов больше степеней свободы. Экран можно направить в любую сторону. Это позволяет комфортно смотреть телевизор в разных местах помещения. Есть конструкции, которые можно регулировать в вертикальном направлении. Такая ситуация создается, когда приемник подвешен на верхней части стены.

Для такого настенного крепления потребуется следующие материалы:

  • пластины из стали – две штуки. Одна из них крепится к стене, другая к оборудованию. Размер зависит от габаритов телевизора и его массы. Для приемников с небольшой диагональю экрана подойдут пластины размером 25*25 сантиметров. Следует также учесть расположение отверстий для крепления на задней панели приемника;
  • металлический профиль квадратного сечения или отрезок трубы. Размер сечения профиля или трубы подбирают в зависимости от веса оборудования;
  • метизы подходящего размера.

Порядок сборки самодельного кронштейна:

На обе пластины крепим металлические профили. Между профилями можно укрепить трубу, но практика показывает, что лучше воспользоваться квадратным по форме профилем. Это связано с удобством крепления. Отрезки профиля соединяют болтами, которые позволяют поворачивать экран в разные стороны. При этом торец профиля не должен касаться пластины.

Еще по теме:  Как подключить монитор LG к процессору

На фотографии видно, как выглядит соединение пластин после сборки.

 Сборка самодельного кронштейна

Поворотное крепление для телевизора на стену своими руками

Читайте еще: 5 признаков советского интерьера

Читайте еще: Идеи по созданию красивых вещей для дома своими руками

Уголки устанавливаются на пластине, которая крепится к стене – параллельно к поверхности пола. Это дает возможность поворачивать экран в горизонтальной плоскости – из правого положения по направлению влево.

Если на пластине, которая зафиксирована на задней панели телевизора уголок установить перпендикулярно полу, то можно менять угол наклона экрана.

Два отрезка профиля, соединенные между собой увеличивают подвижность кронштейна. Экран можно удалять или приближать к стене, то есть регулировать расстояние между телевизором и стеной.

Рекомендации

Прежде, чем приступить к установке телевизора на кронштейн, убедитесь, что производитель не возражает против этого. Дело в том, что некоторые модели плазменных приемников не рассчитаны на то, чтобы работать в подвешенном состоянии. В ряде случаев есть указания, которые запрещают крепление к стене по причине слишком большой массы приемника.

Важно, чтобы место выбранное для установки телевизора и условия соответствовали требованиям изготовителя техники:

  • пространство между стеной и тыльной стороной панели должно свободно пропускать воздушные потоки. Проветривание гарантирует стабильную работу оборудования;
  • если телевизор монтируют в нишу, то возникает риск перегрева приемника. Это грозит скорым выходом оборудования из рабочего состояния. Это предостережение касается всех моделей телевизоров. Следует придерживаться требований которые указаны в паспорте на приемник;
  • не рекомендуется самостоятельно устанавливать панель, если ее вес превышает 25 килограммов;
  • чтобы надежно зафиксировать приемник на стене с использованием кронштейна, надо уметь обращаться с дрелью, знать, как правильно сверлить стены из разных материалов;
  • присоединять все виды кабеля к панели только после полной установки приемника на кронштейн и закрепления последнего на поверхности стены;
  • поворотная модель кронштейна может способствовать излишнему натяжению кабельных соединений. Перед использованием установки убедитесь, что все соединения находятся в свободном состоянии и не приведут к короткому замыканию.

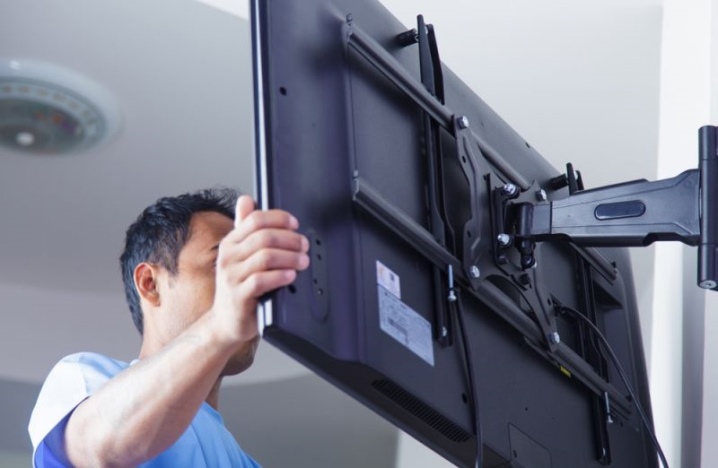

Установка телевизора

Фиксация кронштейна должна быть рассчитана на более серьезную нагрузку, чем та, которую собираетесь установить. Имеется в виду вес аппаратуры.

Чтобы выбрать подходящее место для установки телевизора, следует воспользоваться рекомендациями экспертов:

  1. Не самым удачным местом является углы помещений. Есть риск механического повреждения панели. Это относится и к установке рядом с полками и шкафами.
  2. Убедитесь в прочности стены на которой будете укреплять кронштейн. Если она подвержена разрушению, то через короткое время крепеж выпадет из стены, и телевизор будет испорчен.
  3. Розетка для подключения телевизора должна быть расположена близко к прибору. Это позволит замаскировать провода, сохранить эстетический вид.
  4. Перед установкой кронштейна убедитесь, что в стене на месте установки не проложен электрический кабель. Для определения скрытой проводки есть специальные приборы.

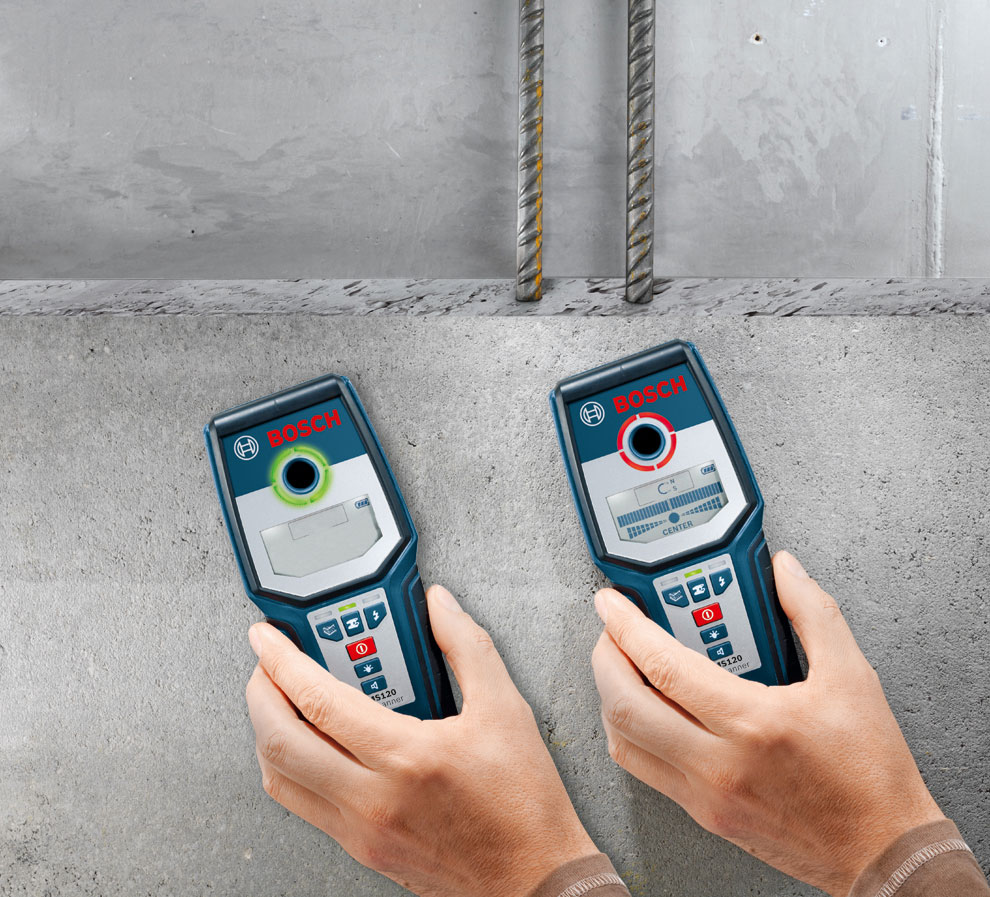

Устройство для обнаружения скрытой проводки

Им пользуются, чтобы быть уверенным, что в стене не проходит электрический кабель. Прибор включает детекторы. Принцип их работы может отличаться. Есть детекторы электромагнитные. Наряду с ними используют детекторы основанные на принципах электростатики и комбинированные модели. Электромагнитные отличаются простотой в работе и доступной ценой.

С их помощью можно определить, где проложена провода, находящиеся под напряжением. Это возможно и в случае обрыва кабеля. Недостаток в том, что во влажных условиях достоверность результатов существенно снижается.

Минимальная нагрузка в проводке должна быть не ниже, чем 1 кВт. То есть достаточно включить любой бытовой прибор, и можно приступать к изысканиям. Без напряжения обнаружить кабель не представляется возможным.

Устройство для обнаружения скрытой проводки

Комбинированный прибор можно сравнить с металлоискателем. Он позволит обнаружить скрытую проводку даже без напряжения. Что касается глубины обнаружения, то она составляет порядка 8 сантиметров. Что сопоставимо с толщиной стен в городской квартире. Помимо проводки сможете определить, где проходит металлическая арматура.

В домашних условиях можно воспользоваться прибором марки ADA instruments Wall Scanner 80. «Сыщик» позволит увидеть провода, которые залегают в стене на глубине 5-7 сантиметров.

Телевизор на кронштейне

В заключении следует обратить внимание на тот факт, что самодельные кронштейны всегда уступают по прочности заводским моделям.

Для изготовления надежного кронштейна для телевизора своими руками, посмотрите видео и воспользуйтесь советами опытных мастеров.



Источник: okomnate.ru

Как повесить монитор на стену

монитор на стене

Кронштейнов для крепления мониторов на вертикальной стене существует великое множество. Они все разные по конструкции, по способу крепления, по надежности, да и по возможности использования для работы с теми или иными устройствами. Но одно жесткое требование имеется — разъемы мониторов должны находиться или на торцевых частях, или таком месте, где они доступны после укрепления. В противном случае просто не удастся пользоваться, или особенности крепления должны быть такими, чтобы этот вопрос не возникал.

Промышленность разных стран выпускает три основных вида кронштейн для монитора. В данный перечень входит:

  • крепление жесткого типа;
  • наклонное крепление;
  • поворотный механизм.

Все они работают по-разному, выбор достаточно велик для того, чтобы можно было расположить на стене какой угодно монитор. Пока что самой популярной моделью кронштейнов является Vesa.

Как подвесить компьютерный монитор правильно?

При монтаже кронштейнов и расположение монитора близко к стене следует учитывать несколько важных факторов. Главный состоит в том, чтобы все основные разъемы и органы управления устройством были доступными. Если они расположены не так, как надо, жесткое крепление применять нельзя. В таком случае монитором просто невозможно будет воспользоваться.

Еще по теме:  Для этого монитора недоступен ввод с помощью пера и сенсорный ввод

Но тогда хорошо подойдет поворотный кронштейн, который позволит добиться некоторых степеней свободы.

СПРАВКА! Наклонный кронштейн — устройство, которое позволяет регулировать вертикальный угол расположение монитора. Его удобно подстраивать под уровень глаз, а также избегать бликов от освещения или солнечного света. Обычно такое устройство крепится на 10-15 см от стены.

телевизор на стене

Наиболее функциональным является поворотный кронштейн. Его можно как угодно настраивать своими руками относительно местонахождение пользователя. Но, как водится, это и одновременно самое дорогое решение, жесткий и наклонный варианты стоят намного меньше.

На первый взгляд монитор не является слишком тяжелым устройством, если хорошо крепить кронштейн, какие-либо варианты аварии невозможны. Но это обманчивое впечатление, дюбеля и другие крепления очень часто просто выворачивается со стены, с печальными последствиями для стеклянного устройства, которое не выдержит этого. Для страховки от такой ситуации применяют длинные болты, которые проходят на стену насквозь и с противоположной стороны крепятся пластиной, вот тогда уж какие-то определенные гарантии безопасности будут в наличии.

Надо помнить также о том, что далеко не все мониторы имеют приспособление для крепления к каким-либо устройствам. Тогда надо внимательно подбирать механизм, который, например, может держать экран по сторонам или сверху и снизу.

ВАЖНО! Важным является также надежность крепления непосредственно монитора. Это одно из самых слабых мест, и при нагрузках часто подводит. Поэтому при работах следует быть особенно внимательным.

Следует помнить также о том, что каждый кронштейн имеет ограничение по массе и по размерам. Это надо учитывать, когда планируется приобретение того или иного крепежного механизма.

Как подготовить монитор к кронштейну?

На многих моделях современных мониторов существуют специальные отверстия для крепления кронштейна. Они располагаются на задней стенке в определённом порядке, и их местонахождение следует учитывать при подборе механизма крепления. Чтобы повесить монитор к расположению на стене, надо снять или высверлить заглушки из этих отверстий. Работы следует проводить аккуратно, чтобы не повредить платы и другие важные части монитора.

кронштейн

Крепеж компьютерного монитора на вертикальную стену предполагает наличие некоторого опыта работы с электроинструментом. В данном случае может понадобиться электродрель с ударным механизмом, перфоратор или другое более серьезное орудие. Их необходимо снабдить соответствующими расходниками, например, специальным сверлом по бетону. Диаметр последнего надо подбирать с учетом особенностей кронштейна. Также необходимо подготовить совсем небольшое количество раствора гипса или цемента в обычном строительном варианте, чтобы затереть следы, которые останутся после пробивания отверстий.

Итак, после того как отверстие готово, в него вставляется дюбель. Следующим шагом является крепление пластины, которая обязательно есть у всех кронштейнов. Она привинчивается к дюбелям шурупами и саморезами, которые обязательно входят в комплект механизма крепления. После этого останется на стене смонтировать часть устройства, предназначенную непосредственно для крепления монитора.

Следующим этапом является привинчивание монитора. Особенно важно очень внимательно следить за прочностью крепежа, выявлять слабые места своевременно, ликвидировали их.

После установки монитора на стену следует время от времени проверять надежность крепления и вносит коррективы в случае необходимости. В таком случае вся конструкция прослужит долго и не станет причиной порчи довольно дорого устройства.

Источник: setafi.com

Самодельная подставка для монитора

monitorpodstav1-6986398-8736188

Хочу показать как я изготовил самодельное крепление для своего самого обычного монитора, сделав его вертикальным, и теперь на нем удобно работать с длинными документами, таблицами, и т.д.
Это пригодится тех кто много работает с документами PDF, Word и Publisher.. Хорошо известно, что намного удобнее работать в вертикальном расположении широкоформатного дисплея, однако, поворотные установки для дисплеев, стоят довольно дорого, поэтому я решил изготовить стойку для монитора самостоятельно, из доступных материалов.

monitorpodstav2-1098767-3234377

Для начала нужно было снять «родную» ножку монитора, это может потребовать довольно приличных усилий, защелкивается она легко, а вот снят ее бывает очень трудно. конечно, на разных мониторах ножки крепятся по-разному, но всё таки, будьте осторожны, чтобы не повредить крепление, особенно, как вы понимаете, если монитор еще на гарантийном сроке обслуживания.

monitorpodstav3-2613579-1663457

После небольших «танцев с бубнами» ножка благополучно снята.

monitorpodstav4-5161376-7237221

Детали для поворотного крепления монитора, я изготавливал из обычной фанеры, предварительно сделав шаблон, и вырезал все обычным электролобзиком. Конечно при наличии циркулярной пилы всё это делается гораздо проще, но, вообще, при желании, всё можно сделать и при помощи ручной ножовки.

monitorpodstav5-7668465-8020686

Для соединительных стяжек можно использовать какие-нибудь трубки. В моём случае я просто нарезал подходящих по размеру алюминиевых трубок, и стягивал все шпильками диаметром 6 мм, которые найти не проблема, продаются в любом строительном магазине.

monitorpodstav6-1841017-8987226

Вот верхняя часть подставки в собранном виде, фанеру с отверстиями для крепления монитора к вертикальным стойкам я крепил просто с помощью клея ПВА и маленьких гвоздиков.

Источник: www.masteryx.ru
