Принесли на ремонт данный аппарат после других мастеров. Изначально был не рабочий блок питания. Блок питания не починили и в добавок выпаяли IC3000,так называемый MICOM, микроконтроллер R5F100GEAFB от фирмы Renesas.
Блок питания отремонтировал, а контроллер поставил с платы донора от шасси LD33B. Сам телевизор заработал, но не включался модуль WiFi и Ethernet, соответственно функциями смарт пользоваться невозможно. Прошивка контроллера немного не подходила.
Поизучав форумы коллег и по обрывкам информации понял, что сама прошивка на контроллер имеется в основной прошивке от производителя, только её надо распаковать. Распаковкой прошивок я уже занимался и представление имел как это делается. Погуглив и нашел, как можно прошить. Все программы для работы с прошивкой и программатор созданы под линукс. Под линуксом у меня работает старый компьютер, поэтому это тоже не проблема для меня, да и для тех кто захочет повторить нынче тоже это особых проблем не составит.
Для прошивки нам понадобится компьютер под управлением Debian или Ubuntu, китайский народный программатор на CH341 в режиме COM порта или другой преобразователь USB to COM и установленные программы: epk2extract, rl78flash, srecord.
IPS или VA? Лайфхак как определить тип матрицы телевизора/монитора⁉️
Устанавливаете линукс у кого нет :), сейчас с этим проблем быть не должно и все расписано как делать. С этой страницы https://github.com/openlgtv/epk2extract скачиваете исходники программы и согласно инструкции на странице собираете. У меня не собралось с первого раза, не хватало пакетов, в частности libghc-zlib-dev. При добавлении этого пакета он подтянет и другие необходимые пакеты. После этого все пошло.
А с этой страницы https://github.com/msalau/rl78flash забираете исходники программатора и тоже собираете согласно инструкции автора. Тут прошло без проблем. Само собой надо собрать аппаратную часть программатора согласно «сверх сложной схемы»
взято от самого автора программы отсюда https://electronix.ru/forum/index.php?app=forumscontroller=topicДействие > Открыть терминал в этой папке» и в окне терминала набираем команду ./epk2extract 1.epk , ждем окончания работы программы.
У вас появится папка с полным названием прошивки в которой будет по сути вся распакованная прошивка с разделами для eMMC и другими необходимыми файлами. Нас интересует в данный момент только файл micom.pak. Это и есть файл прошивки с четырьмя лишними байтами впереди :). Открываем этот файл в текстовом редакторе Kate или в другом ( кому что удобней) и убираете впереди четыре цифры 3008 (может в других прошивках другие, не знаю) до двоеточия, и сохраняете как micom.hex. Далее в окне консоли набираете команду srec_cat micom.hex -Intel -o micom.mot -Motorola . На выходи получим готовый файл прошивки micom.mot который уже понимает rl78flash.

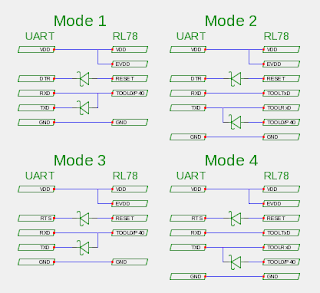

Программатор подключаем к разъему P3000 MICOM_DEBUG материнки телевизора. Для программирования питание на мать должно быть подключено. Питание программатора не тянет. Не забывайте про безопасность, все корпуса должны быть соединены вместе.
Прошивку переносим в папку с собранным rl78flash, открываем терминал в этой папке и даем следующую команду, но уже от рута: ./rl78flash -viva ttyUSB0 micom.mot . Ждем окончание прошивки и радуемся. Получаем типа такого
Источник: zhelezko.blogspot.com
Что такое micom в телевизоре
Достал из «чулана» данный уже наверно раритет.
После включения в розетку пытается включится, светик моргает как во время загрузки. Через 2 сек. отключается и все по новой.
Все напруги питателя в норме, на майне то же все до единой в норме.
Выдернул из разъема на БП провод Power ON/OFF, принудительно запустил блок. На выдернутом «Power ON/OFF» циклически (раз в 2 сек) появляется и исчезает сигнал на запуск БП формируемый с выхода SUB_MICOM (S3F866B) через транзистор.
т.е sub_micom не могет запуститься. Питалово у него в норме.
Теперь вопрос, чего с ним делать. Прошивку на него хрен найдешь.
Мож у кого было такое.
Специальный метод прошивки MICOM или SPI boot LCD телевизоров LG (1/1)
Специальный метод прошивки MICOM или SPI boot LCD телевизоров LG
Специальный метод прошивки LCD телевизоров LG:
Ремонт телевизора Samsung отзыв — Сервисный центр РЦБТ
1) Создайте папку “LG_DTV” в корневом каталоге USB-флешки
2) Загрузите прошивку
3) Разархивируйте прошивку в папку “LG_DTV”
4) Вставьте USB-флешку в телевизор
5) Выберите «OPTION» в menu и нажмите кнопку “FAV” 7 раз
6) Выберите нужный файл для прошивки MICOM или SPI boot с помощью красной и зеленой кнопок
7) Телевизор обновит выбранный вами файл.
LG OLED 55EC930T — Мicom не выдаёт сигнал на включение питания панели TV
Доброго.
Не вижу отдельного подфорума про OLEDы, так что предполагаю, что с ними сюда.
Состав:
Пациент: LG 55EC930T-TA.AAUVLH (OLED TV) . Шасси точно нe знаю, но похоже на ED42D
Майн: Текстолит — EAX65612206(1.1) Стикер — EBT63994801, MICOM — Renesas R5F100GEAFB#30, VideoProc — LG1311
БП: P/N EAY63348801 REV 1.0
Панель: LC550LUD (LG)(PB) 550E5P1X002A2 X31B
T-Con: Текстолит 6870C-0477C H/F Desc: LC550LUD-LGP2-X31 (-LGP7-Y31) , Print: 4007F1
Перед началом:
1) Файл СервМануала для похожего аппарата (55EC930V) лежит ссылка скрыта от публикации (на самого пациента СервМануала я не нашёл)
2) В прицепе — PDF файл от LG — инструкция по тестированию блока питания на этот аппарат. Там на второй странице подробно описана последовательность включения телевизора. Проблема этого аппарата — он проходит нормально первые 7 шагов (1 — 7) оттуда, но не идёт на шаг 8.
IPS или VA? Лайфхак как определить тип матрицы телевизора/монитора⁉️
Ещё раз тут, подробнее:
Аппарат стоит в дежурке норм, +3.5V STBY есть, на Майн идёт, Micom работает.
При включении ТВ (с кнопки джойстика), MICOM выдаёт на БП сигнал PWR_ON, реле щёлкает, и включаются питания 12V и 24VS на майн — я их вижу, они есть.
Все вторичные питания на майне появляются, и они в норме — я приложил файл с измерениями (ICs_and_Voltages.jpg).
При этом, напряжения питания панели 24VD с БП на T-Con ещё нет — и не должно — оно управляется отдельным сигналом DRV_ON.
Короче, проходит нормально первые 7 шагов (1 — 7), упомянутые выше.
Теперь, по идее, он должен подать сигнал на включение 24VD, но он его не подаёт — я смотрел прямо на 19й ноге MICOM’a, и она низкая.
Вместо этого, через 2-3 секунды, он выключает все питания (убирает сигнал PWR_ON) и уходит обратно в дежурку.
Я также делал БП тесты, как написано в PDF файле, чтобы исключить БП — с ним всё норм, он включает 24VD при подаче DRV_ON перемычкой с 3.5V и держит его даже при подсоединнном Т-CON’e и шлейфах панели.
Дальше, во время включённых 12V и 24V, на MICOM приходят ещё несколько сигналов о готовности — привожу их здесь:
WOL/WIFI_POWER_ON (pin 5) = 3.5V (не знаю, что это)
WOL/ETH_POWER_ON (pin 13) = 3.53V (не знаю, что это)
CAM_PWR_ON_CMD (Pin45) = 0V (не знаю, что это)
MHL_DET (pin43) = 0V (это походу какая-то HDMI шляпа и скорей всего не при делах)
MODULE_20_DET (pin44) = 0V (это ожидаемо, поскольку питание панели не включено)
Посмотрел также цешкой уровни I2C Inter-Integrated Circuit; Последовательная асимметричная шина для связи между интегральными схемами. Использует линии связи (SDA и SCL) шин на MICOM’e (ослом пока не глядел) — вроде норм, 3.3V.
Вопрос: Что не нравится MICOM’у ? Почему он не включает питание панели?
Какие ещё сигналы посмотреть? Шины не проблема — есть анализаторы.
Там сервисный разъём есть — P3601, похоже он RS232, судя по наличию рядом с ним драйвера MAX3232C. Мож, оттуда какая-то сервис-инфа идёт?
В общем, завис — прошу помоши, что дальше делать.
Источник: zergalius.ru
webOS Forums — форум пользователей телевизоров LG на webOS
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
LGERA » 31 авг 2017, 09:35
Всё что я здесь пишу — это исключительно по личной иннициативе.
Я лишь пытаюсь помочь в силу своей компетенции, либо озвучиваю политику компании.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
alex_8083 » 31 авг 2017, 10:50
LGERA писал(а): Для устранения проблемы НЕ включения ТВ необходимо обновить ТВ именно с USB.
Скорее всего вы правы. После прошивки с флешки 5-й день полет норм. Прошивка №04.30.70
Но все же, вчера прилетело обновление №05.30.01.
Я конечно отменил. Хочу тест закончить (10 дней)
Тут вопрос, полечили ли проблему в прошивке №05.30.01.
Потому на сколько я понимаю с раздела прошивки на данном форуме №04.30.70 не совсем для нашей модели.
Хотелось все таки что бы довели до ума, и не бояться обновлять тел. автоматически.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
LGERA » 31 авг 2017, 16:06
Ребята, не важно на какую версию вы обновляетесь, главное обновить именно с USB.
При обновлении ТВ по сети, версия Micom (Микросхема, отвечающая за загрузку и запуск основного софта) не обновляется.
Она обновляется только с USB с основным софтом.
Тем кто еще не успел обновиться на версию 05, обновляйте по USB:
«starfish-dvb-secured-m2-31.deua.m2-3116-04.30.70-prodkey_usb_v3_secured.epk» — https://yadi.sk/d/4bbfaoX93ME2wP
Потом можно накатить 5 по-воздуху.
Всё что я здесь пишу — это исключительно по личной иннициативе.
Я лишь пытаюсь помочь в силу своей компетенции, либо озвучиваю политику компании.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
mixmar » 02 сен 2017, 13:24
LGERA писал(а): не важно на какую версию вы обновляетесь, главное обновить именно с USB.
При обновлении ТВ по сети, версия Micom (Микросхема, отвечающая за загрузку и запуск основного софта) не обновляется.
Она обновляется только с USB с основным софтом.
Извините конечно за банальный вопрос, но вот есть на сайте LG http://www.lg.com/ru/support/support-pr . reFirmware версия ПО 05.30.01для USB установки.
Немного непонятно, а что с 04 версии на эту 05 надо обязательно переходить через предварительную установку 04.30.70 по USB, или это касается только варианта обновления на 05 по сети?
Бывают доступны новые версии онлайн по сети, это что неправильные действия их обновлений, и обязательно надо предварительно обновлять версию по USB, а уже потом можно и по сети?
Объясните понятнее как и что конкретно надо делать при обновлении разными версиями для разных моделей. Или эта информация касается только для этого конкретного случая?
В чем отличие самой прошивки, что приходит онлайн по сети (NSU), и прошивки, что доступна для USB обновления с сайта LG? Что не так, если файлом прошивки для NSU обновить через USB
версию ПО, есть ли какая-то в этом разница обновления файлом для USB? И на что влияет эта версия Micom, и что не так, если она остается прежней изначально заводской в микросхеме?
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
LGERA » 04 сен 2017, 09:53
Повторюсь:
Касается только тех, у кого ТВ не включается при подключении LAN.
LGERA писал(а): не важно на какую версию вы обновляетесь, главное обновить именно с USB.
При обновлении ТВ по сети, версия Micom (Микросхема, отвечающая за загрузку и запуск основного софта) не обновляется.
Она обновляется только с USB с основным софтом.
Другими словами:
При обнаружении такой проблемы, обновите ПО один раз с USB и ловите NSU-шки, при обновлении NSU — софт micom не может быть обновлен, а с USB — может. Поэтому, необходимо обновить с USB на ЛЮБОЙ софт, в том числе можете сразу и на этот: версия ПО 05.30.01.
Иногда, необходимо обновлять Micom, так как именно эта микросхема отвечает за управление питанием и запуск в ТВ основного софта. Новые версии ПО иногда начинают конфликтовать со старой версией Micom. Короче говоря, это частный случай.
Всё что я здесь пишу — это исключительно по личной иннициативе.
Я лишь пытаюсь помочь в силу своей компетенции, либо озвучиваю политику компании.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
alex_8083 » 04 сен 2017, 10:40
PRO
Проблема оказалась банальна.
LG напрягаться не хотели, пока не почуствовали что еще телики могут быть списаны.
8 день полет нормальный, прошивал с USB №04.30.70
Сегодня хочу по воздуху потянуть 05.30.01.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
Simonish » 05 сен 2017, 16:56
Приветствую всех! Вчера тоже обновился с флешки на 04.30.70.
А вот обновления, почему-то не находит. Украина.
Последний раз редактировалось Simonish 06 сен 2017, 07:40, всего редактировалось 1 раз.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
tessi » 05 сен 2017, 17:39
Simonish
Как ваш тв найдет обновления, если тут Новые прошивки на серверах обновления LG для ТВ 2016 года написано, что последняя онлайн прошивка для вашей модели тв 04.30.45.
Re: Телевизор LG LH609V (32,43,49,55″) 2016 года
alex_8083 » 05 сен 2017, 19:44
Simonish
Так можно качнуть по ссылке от mixmar пару постами выше с оф. сайта LG
Я так качал. Но и там у LG не обошлось без нюансов. Файл архива бит, поэтому пришлось в онлайн-чате попросить ссылку на яндекс диск.
Качнул установил, все ок.
Обнова по воздуху была, но по причине тестирования я ее отключил. Сейчас когда тест закончил обнову действительно не находит.
Ну с флешкой обновил.
Последний раз редактировалось alex_8083 05 сен 2017, 20:08, всего редактировалось 1 раз.
