Техническое описание и состав телевизора MYSTERY MTV-3223LT2, тип панели и применяемые модули. Состав модулей.
Характеристики
MYSTERY MTV-3223LT2
LCD TV LED MTV-3223LT2
| Диагональ экрана: | 32″ (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1366×768 |
| Частота обновления: | 50 Гц |
| LED подсветка: | есть, Edge LED |
| Поддержка HD: | 720p HD |
| Яркость: | 300 кд/м2 |
| Контрастность: | 2000:1 |
| Угол обзора: | 170° |
| Время отклика пикселя: | 6.5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C |
| Количество каналов: | 125 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2×10 Вт) |
| Акустика: | два динамика есть |
| Интерфейс: | AV, аудио x2, VGA, HDMI x2, USB, Ethernet (RJ-45) |
| Разъём наушников: | есть |
Mystery MTV3207W не включается.
MYSTERY LED
Model: MTV-3223LT2
Chassis/Version: MSDV3222-ZC01-01
Panel: LC315TU3A
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3039AM-G1, AP3608EM-G1
Power Supply (PSU): integrated into MainBoard
MainBoard: MSDV3222-ZC01-01
IC MainBoard: CPU: MSD308BT-SW, SPI Flash: GD25Q64B, Scaller: NT71263FG-300
Общие рекомендации по ремонту TV LCD LED
Ремонт телевизора MYSTERY MTV-3223LT2 начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
Если телевизор не включается, не горят и не мигают никакие контрольные лампочки, нет никаких звуков при включении, ни малейших признаков работоспособности — наиболее вероятна неисправность в модуле питания. Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Ремонт телевизора MYSTERY MTV2611LW не включается.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
В тех случаях, когда у телевизора MYSTERY MTV-3223LT2 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели LC315TU3A). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один LED, если подключить к нему щупы в прямом направлении, красный щуп — к аноду, чёрный — к катоду.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы SPI Flash: 25Q64; . Неисправности чипов BGA обычно легко выявить методом прогрева.
Внимание пользователям! Самостоятельный ремонт телевизора MYSTERY MTV-3223LT2 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Прошивка на MYSTERY MTV-3223LT2 от участников сибирского форума:
Download прошивка Mystery MTV-3223LT2 V1N03 MSDV3222-ZC01-01 LK315T3HB94 25Q64 CRC: 7712F189 64 Mbit (Pack 3.16MB)
MYSTERY MTV-3223LT2 Версия V9S05, Panel: LSC320AN09-H, Main: MS308C1-ZC01-01.
Есть версия MTV-3223LT2 — Main MS308C1-ZC01-01, Panel LK315T3HB87, LED Driver PWM OB3363QP маркировка неправильная. AP3064 — ISET pin 2.
Уменьшить ток подсветки. Информация от мастера.
ISET вывод 2 AP3064, резисторы 46 kOhm и 130 kOhm, ток 460 мА.
Удалил 46 и 130 кОм, установил один 75 kOhm, ток уменьшился до 190 мА.
Есть версия Mystery MTV-3223LT2 MainBoard MSDV3225-ZC01-01, Panel LK315T3HB94, LED-driver PWM AP3608EM-G1.br>
Доработка после ремонта подсветки MSDV3225-ZC01-01, AP3608EM-G1. Информация от мастера.
Уменьшить ток подсветки с 290 mA до 240 mA — удалил у обеих микросхем по выводу 14 ISET резисторы 75 kOhm, а 15 kOhm оставил без изменений на плате MSDV3225-ZC01-01.
Ограничение тока драйвера. MSDV3222-ZC01-01, AP3039, AP3608. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с платой MSDV3222-ZC01-01 и оконечным каскадом LED-драйвера AP3608, следует пропорционально увеличить общее сопротивление резисторов от вывода 14 (ISET) на корпус у микросхемы AP3608EM-G1 (AP3608E). Это резисторы R829 и R828, соединённые параллельно. Тогда максимальный ток в каждом канале (в миллиамперах) для общего сопротивления резисторов Rset (в килоомах) уменьшится и определится из отношения I = 1.194V/Rset.
Если используются две микросхемы AP3608EM-G1, изменения по выводу 14 производить одинаково, если у них задействовано одинаковое количество выходов. В другом случае необходимо учитывать, при объединении выходов расчётные токи складываются.
Если в LED-драйвере микросхемы AP3608EM-G1 не используются, тогда для установки тока предусмотрены резисторы R856, R860. Можно удалить один из них, либо увеличить номинал. Тогда сопротивление датчика возрастёт, а ток в светодиодах пропорционально уменьшится.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard MSDV3222-ZC01-01 показан на рисунке ниже:
Материнская плата MSDV3222-ZC01-01 выполнена на едином шасси с модулем питания и инвертором для питания LED панели. Применяется многофункциональный процессор управления MSD308BT-SW со встроенным скалером. Ремонт модуля питания производится по стандартной технологии — проверка силовых элементов, электролитических конденсаторов и вторичных напряжений питания. Далее следует проверка исправности стабилизаторов и преобразователей для питания внутренних узлов процессора и панели LCD. Следует учитывать, что при проблемах с программным обеспечением в микросхемах SPI Flash производителя WINBOND, целесообразна замена самой микросхемы вместе с содержимым ПО.
MSDV3222-ZC01-01 может применяться в телевизорах:
BBK LEM3284DT2 (Panel LSC320AN02), MYSTERY MTV-2229LT2 (Panel M215HTN01.1 ), MYSTERY MTV-2429LT2 (Panel M240HTN01.2), MYSTERY MTV-2223LT2 (Panel LC215DTBA), MYSTERY MTV-2431LT2 (Panel V236BJ1 600), MYSTERY MTV-1924LT2 (Panel HT185WXF-100), MYSTERY MTV-3228LT2 (Panel LK315T3HB94), MYSTERY MTV-3023LT2 (Panel MT3151A05), MYSTERY MTV-2228LT2 (Panel RUNTK0001ZDP2), MYSTERY MTV-1929LT2 (Panel V185BJ1-PE1), MYSTERY MTV-3223LT2 (Panel LC315TU3A), MYSTERY MTV-3224LT2 (Panel HV320WX2-20A), MYSTERY MTV-3028LT2 (Panel ST2751A01-3), MYSTERY MTV-2428LT2 (Panel V236BJ1-P01), MYSTERY MTV-2424LT2 (Panel HM236WU8-200 ), MYSTERY MTV-4030LT2 (Panel V400HJ6-PE1), MYSTERY MTV-3031LT2 (Panel V290BJ1-PE1), MYSTERY MTV-3226LT2 (Panel V320BJ7-PE1).
Основные особенности устройства MYSTERY MTV-3223LT2:
Установлена матрица (LED-панель) LC315TU3A.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MSDV3222-ZC01-01, управляется ШИМ-контроллером AP3039AM-G1, AP3608EM-G1.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.
MainBoard — основная плата (материнская плата) представляет собой модуль MSDV3222-ZC01-01, с применением микросхем CPU: MSD308BT-SW, SPI Flash: GD25Q64B, Scaller: NT71263FG-300 и других.
Дополнительная техническая информация о панели:
Brand : PANDA
Model : LC315TU3A
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : UV2A, Normally Black, Transmissive
Active Area : 697.685×392.256 mm
Surface : Antiglare, Hard coating (3H)
Glass Depth : 0.70+0.70 mm
Contrast Ratio : 5000:1
Display Colors : 16.7M (6-bit + Hi-FRC)
Response Time : 7 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
MYSTERY MTV-3223LW
Chassis(Version) MSTV2407-ZC01-01
Panel: LK315T3HB94
T-CON: CPWBX5409TP
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3039AM, AP3608EM-G1
MOSFET LED driver: i
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6 OB2273
MainBoard: MSTV2407-ZC01-01 // MSTV2409-ZC01-01
Тuner: F35WT-2A-E
IC Main: CPU: MST6E182VG-LF-Z1, Sound: TDA1517, SPI Flash: GD25Q32B
Control: IR: TV3210-ZC25-03(B)
MYSTERY MTV-3222LW
Chassis(Version) V1L07
Panel: T320XVN01.0 // LM315TA-T01
T-CON: T320XVN01.0 CTRL BD 32T21-C06 T320XVN01.V0
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3039AM, AP3608E
Power Supply (PSU): integrated into MainBoard
PWM Power: OB2273 (PWM SOT23-6 )
MainBoard: MSTV2407-ZC01-01
Тuner: F35WT-2A-E
IC Main: CPU: MST6E182VG-LF-Z1, Flash: 25Q32BVSIG, Sound: TDA1517
Control: IR: TV3262-ZC25-01(A)
Источник: tel-spb.ru
почему не включается телевизор мистери?
Почему не включается телевизор Мистери? Лампочка мигает красно-синим. Вчера минут 10 так было и включилось, а сегодня вообще не включается. Телевизору год всего.
Дополнен 9 лет назад
Спасибо Всем Огромное. Отнесли на ремонт, оказывается конденсатор сдох.
Лучший ответ
Год? Гарантийный срок прошел, значит хватит, отработался. А что вы хотели от Мистери? Возможно сдохло питание. Но это не важно, все равно нести его в сервис.
Остальные ответы
Мистери — дерьмо. Радуйся, хоть год проработал
Каждая модель телевизора MYSTERY(Мистери) имеет свои типовые неисправности.
По статистике 8 из 10 поломок носит типовой характер.
Обратитесь в ближайший Авторизованный сервис-центр !
Воронеж»BEST-Сервис»(4732) 622-789, 622-660Ленинский пр-т, д. 119а, корп. 5, оф. 106
Комплайн (4732) 78-50-54, 41-00-51пр-т. Труда, д. 39
ОАО «ВТТЦ»»Орбита-Сервис»(4732) 35-58-30ул. Донбасская, д. 1
ООО «Эльдорадо»8-800-555-11-11ул. Беговая, д. 158А
год проработал Мистери MTV-2429LT2 и не включается-хотя горит синий индикатор-не кнопки на панели и пульт не реагирует, такой-же марки телик, только ЖК работает уже 3 года.
телевизор MYSTERY. индикатор на передней понели телевизора не загараеться, не как не реагирует от сети. Началось с того что просто выключели его и невключали, спустя 2 нидели решили включить и он не работает, в чем причина не понимаем.
Источник: otvet.mail.ru
Не включается телевизор
Не включается, индикатор горит синим.
remont-aud.net/forum/108-44345-1и
tel-spb.ru/remont-tv-lcd/mystery-mtv-3228lt2Внимание пользователям! Самостоятельный ремонт телевизора MYSTERY MTV-3228LT2 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Это решение полезно? Да Нет
2 участника считают, что это решение полезно
Новый комментарий:
5 ноября 2016
другие решения ожидаются…
Видео с YouTube на эту тему

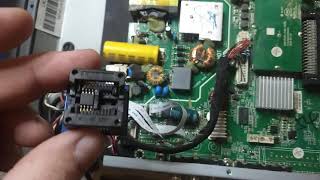

Ремонт телевизора Mystery MTV-3228LT2
На телевизоре отсутствовал звук после перепрошивки на новую микросхему памяти всё успешно заработало .
Знаете, как решить эту проблему?
Поделитесь своим знанием!
Ваш способ решения:
Наиболее похожие проблемы из этого раздела
выключил телевизор из розетки. включил, а он не работает. мигает индикатор красным цветом. и ни на что не реагирует..
ПРИВЕТ. НЕ МОГУ ВКЛЮЧИТЬ ТЕЛЕВИЗОР LG 37LH2000 ПОСЛЕ ПРОШИВКИ ЧЕРЕЗ USB. ГОРИТ ТОЛЬКО КРАСНЫЙ ИНДИКАТОР. ПОМОГИТЕ ВЕРНУТЬ К ЖИЗНИ ЕГО
телевизор не включается индикатор мигает потом перестает мигать и снова мигает а телевизор не включается
Не включается телевизор, можно ли сбросить до заводских настроек нажав и удерживая определённую комбинацию кнопок на самом телевизоре, если да, то .
Источник: fixim.ru
