Дезинтегратор) (озонатор)

Всем привет) Как-то давно(более года назад) заказал с китая блок озонатора, без корпуса. То есть продается он у них как diy (прикрути вилку, поставь вентилятор и собери в корпус), но я конечно же не стал собирать корпус и все собрал на соплях и так пользовался им время от времени) Вещь интересная и излишне мощная для домашнего использования (10гч по заявлениям китайцев и здесь я склонен им поверить)), так как например чтобы нейтрализовать запах тобачного дыма достаточно включить на минуту.), + меня хватает на нахождения с ним в одной комнате на минуты 3-4)) После начинает становится не очень хорошо… Начиная от легкой головной боли и т.д. Вообщем как говориться рак на горе свистнул и понеслась)))

Мощный озонатор Воздуха своими руками из старого телевизора

Полный размер

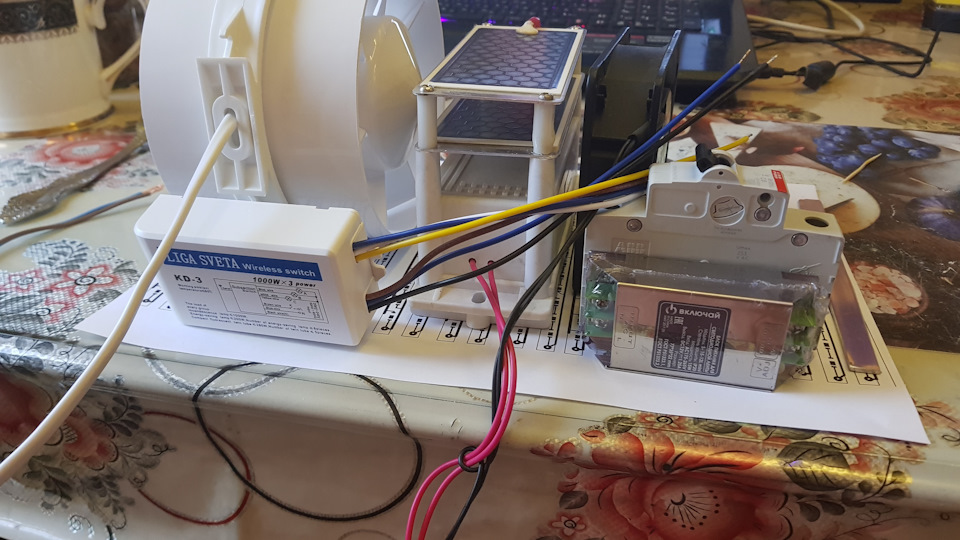

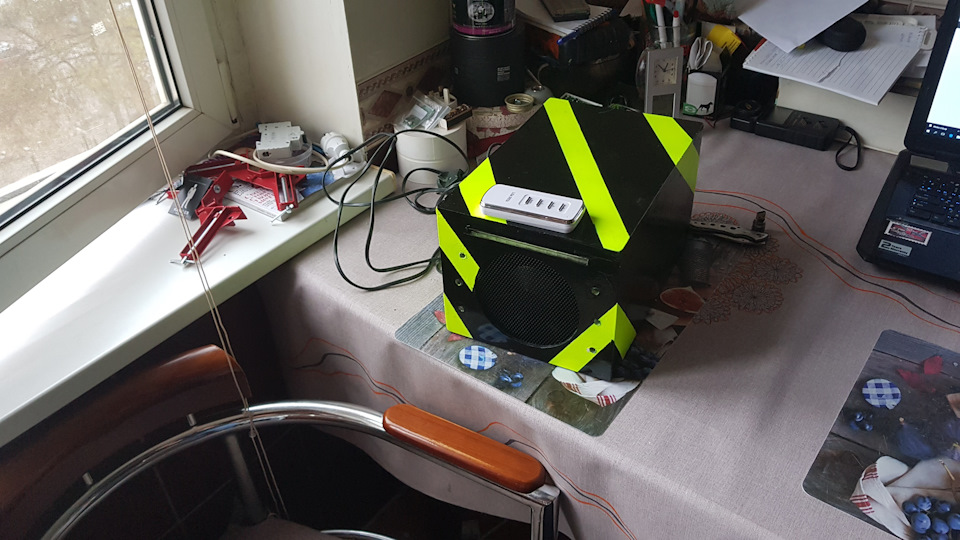

Мой монстрик)

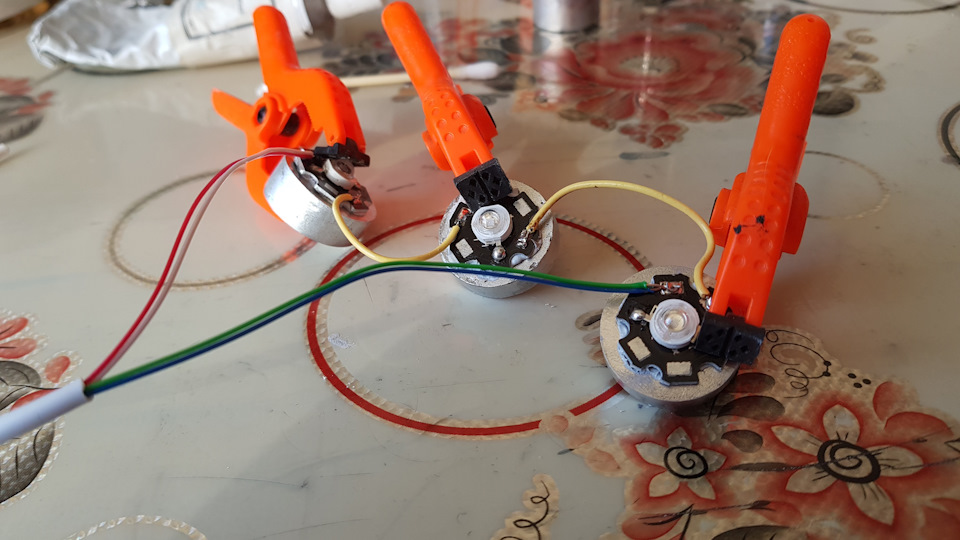

Сперва пошел в радиомагазин за еще одним вентилятором на 220в, но цена и производительность не обрадовали, пошел в строймагаз и купил канальный вентилятор, с производительностью под 250лч, ещё решил усилить эффективность дезинфекции добавлением уф светодиодов, 12шт 5730 с длиной волны 405нм и 6шт 3вт эмиттеров из которых 2шт на 365нм(бледно-синеватое свечение на глаз), 2шт 380нм (синевато-фиолетовое свечение) и 2шт на 395нм (фиолетовое свечении), стабилизировать ток решил с помощью блока питания на 12в с мощностью до 15вт, соответственно для этого пришлось светодиоды подключать последовательно параллельно, по 3шт в цепи. Так же решил, что не лишним будет радиоуправление(реально радио, не ик) на 3 канала, в последствии, А канал отвечает за сам озонатор, Б за вентиляторы и Ц за светодиоды. Собираем все на столе и смотрим)

Полный размер

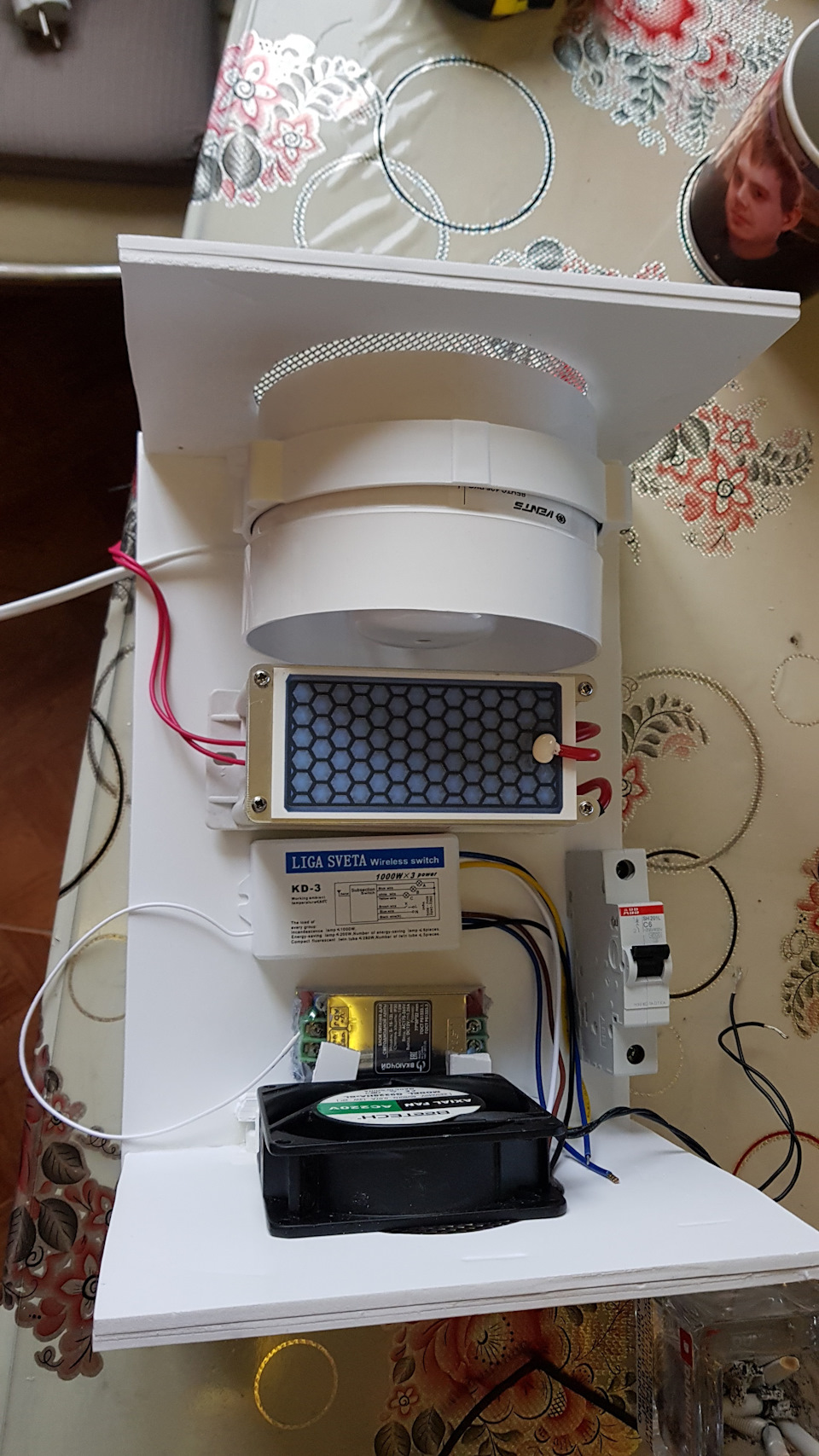

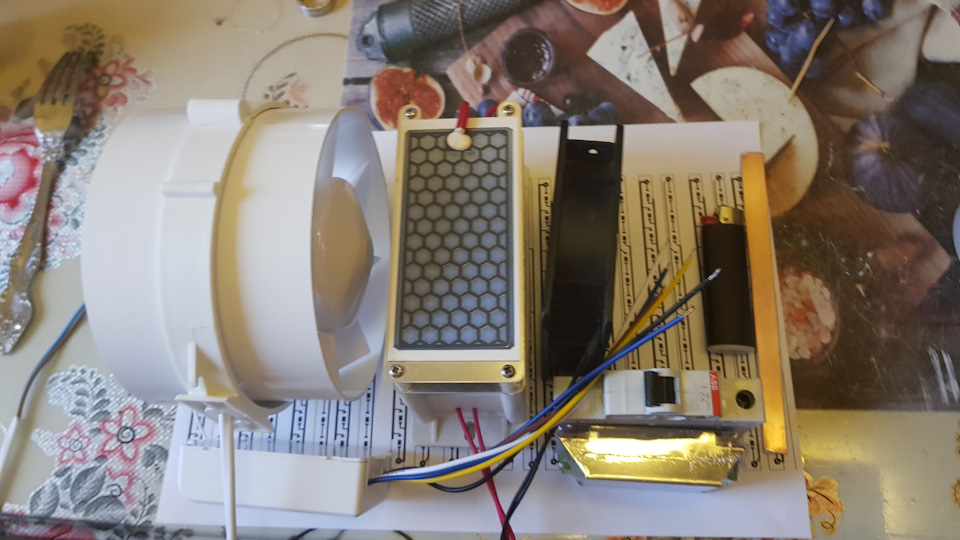

Смотрим сколько это место занимает, чтобы определиться с размерами корпуса

Полный размер

Изначально для защиты устройства и сети планировал использовать пакетник на 6А, но в виду того, что корпус будет не обслуживаемый, то в случае срабатывания пакетника, включить его заново, то еще удовольствие… По сему купил еще мелкий автомат, по типу что используется в сетевых фильтрах на 5А. Ну и начал ваять на пвх)

Полный размер

Самый муторный процесс) Шпаклевание с зачисткой…

Источник: www.drive2.ru

Схема озонатора из катушки зажигания

Пришла на этой неделе идея сделать себе озонатор воздуха.Как известно озон — сильный окислитель и антисептик.А у меня в комнате все стены с северной стороны просто заросли плесенью.А это очень вредно для здоровья, а химия против плесени как то не очень помогла, да и она тоже вредна.

Поискал в интернет магазинах озонаторы воздуха и ужаснулся ценами на них. И решил сделать озонатор своими руками.Разобрал старый телевизор, взял нужное и приступил к работе.

Было решено сделать схему как можно проще. Пошарил в интернете и нашел пару схем.Они мне не подходили,то не рабочие,то были сложные,пустая трата времени.И тут мне пришло в голову собрать простой мультивибратор на двух транзисторах и в нагрузку поставить трансформатор строчной развертки из телевизора.

Еще по теме: Что такое uk в телевизоре

Через часик работы все получилось,озонатор работал 15 минут,потом сгорел транзистор.Но после размышлений я немного переделал схему,добавил в нее резистор на первый транзистор.Схема запустилась,я подрегулировал частоту, и озонатор заработал очень хорошо.

Эта схема — простой мультивибратор,который генерирует прямоугольные импульсы,резистор R4 ограничивает ток VT2,R2 и C1 — задают частоту. Элементы подобраны под частоту примерно 18кГц.

В принципе все элементы доступные и достать их трудности не составит.Так же озонатор будет работать спокойно и без УН,тогда можно просто излучатель FV1 прицепить к выходу трансформатора.Но тогда мощность немного упадет.

Используемые радиоэлементы:
1. Трансформатор строчной развертки (любой из советского телевизора(у меня ТВС-110пц15)
2. Умножитель напряжения(УН9/27 и т.д.)
3. Транзисторы КТ361 и КТ805
4. Резисторы 56К,1К,260, 100, 100МОм.
5. Конденсатор 100нФ*25В.

Если нет УН, можно сделать самому:
1. Высоковольтные диоды 7ГЕ350АФ или КЦ105Г и другие с обратным напряжением не менее 8 кВ.(VD1-4)
2. Конденсаторы на напряжение не менее 20 кВ(C2-4)

Все желательно залить парафином.

Транзисторы можно поменять на близкие по параметрам и VT1 — поставить на радиатор (со временем был замечен нагрев).

А теперь о конструкции:

Конструкция может быть исполнена по вашему усмотрению. На фото видно вариант исполнения (я так сделал). У меня был подходящий корпус,и не забудьте сделать вырез для кулера. А излучатель- две пластины,одна плоская, вторая — с острыми углами. Отрегулировать так,чтоб между ними в темноте было фиолетовое свечение,но пробойной искры (белой и громкой) не возникало.

Если есть трудности-поэкспериментируйте с излучателем,его можно сделать с жести.

Питание — 9-15 вольт 1-2А. Но схема работает и от 3 вольт,но слабо.Я питаю схему АКБ 12В,7,2А/Ч. Мне хватает на 24 часа беспрерывной работы. Монтаж выполнен навесным монтажом,так как деталей не много.

После сборки приятно пахнет озоном,но долго дышать ним нельзя! После озонирования проветрить комнату. Сеанс озонирования 20-30 минут. О влияние озона можно найти в интернете .

БУДЬТЕ ОСТОРОЖНЫ С ВЫСОКОВОЛЬТНОЙ ЧАСТИ СХЕМЫ!! СОБЛЮДАЙТЕ ТЕХНИКУ БЕЗОПАСНОСТИ! ТОК НА УН — СМЕРТЕЛЕН! После отключения питания — ток на конденсаторах есть еще приблизительно час!

Еще по теме: Каналы по телевизору по которым показывают дорамы

Все желательно залить парафином.

А теперь о конструкции:

Если есть трудности-поэкспериментируйте с излучателем,его можно сделать с жести.

В последнее время огромную популярность набирают приборы называемые «Генератор озона» по простому «Озонатор», применяются для озонирования воды, воздуха, продуктов питания, уничтожения опасных для жизни человека микробов, бактерий, микроорганизмов и вредных летающих, бегающих, ползающих насекомых. В продаже имеется огромное количество озонаторов, цена девайсов колеблется в широких диапазонах, порой достигающих космических значений. Поэтому, дорогие друзья, предлагаю вам сделать простой, озонатор воздуха своими руками, из доступных деталей. На этом рисунке изображена простая схема озонатора воздуха, собрать её по плечу даже школьнику.

Схема состоит из генератора прямоугольных импульсов собранного на микросхеме таймере NE555. Принцип работы устройства простой, генератор вырабатывает прямоугольные импульсы частотой 1 кГц и скважностью 50%. Для тех кто не в курсе поясняю: Скважность это безразмерная величина, является классификационным признаком импульсной системы, она определяет отношение периода повторения импульсов к длительности импульса. Далее с третьей ноги микросхемы импульс поступает через ограничительный резистор R1 на базу усилительного транзистора Т1, который открывается и пропускает ток через обмотку строчного трансформатора (ТДКС).

Напряжение на выходе из трансформатора повышается до 25-30 кВ в зависимости от модели ТДКС. Высокое напряжение подается на разрядник и происходит коронный разряд в результате, которого вырабатывается газ озон. Хочу заострить ваше внимание на том, что в этом девайсе только на частоте 1 кГц будет происходить коронный разряд. Если поднять частоту более 2-5 кГц, то получится жгучая электрическая дуга в процессе горения будет выделяться большое количество тепла. Не путайте эти две вещи. Для сборки генератора озона вам понадобятся следующие детали:

Радиодетали для сборки генератора озона

Микросхема NE555 или аналог КР1006ВИ1
DIP панель для микросхемы SCS- 8 (DS1009 — 8AN )
Транзистор Т1 MJE13007, MJE13009, КТ805, КТ819 и другие структуры n-p-n рассчитанные на ток не менее 5А
Линейный стабилизатор напряжения L7809CV
Конденсаторы неполярные С1 10 нФ (103), С2 1 мкФ (105)
Резисторы 0.25 ватт R1 100 ом, R2 1K, R3 71K
ТДКС практически любой от импортного цветного телевизора
Радиатор например от компьютерного блока питания
Металлическая труба диаметром 25 мм, длина 120 мм

Еще по теме: Как снять ножки у телевизора LG 24lh451u

Все детали располагаются на маленькой печатной плате размером 22х28 мм. Также разрешаю собирать генератор озона навесным монтажом.

Главной деталью озонатора является строчный трансформатор, достать его можно из любого импортного телевизора. Почему из импортного? Потому, что в импортных ТДКС встроенный диодный умножитель напряжения. Модель трансформатора и телевизора никакого значения не имеет.

У всех ТДКС одинаково расположены три пина нужные для нашей самоделки, единственное отличие на некоторых строчниках может быть один, два или три бронепровода и отсутствие незадействованных пинов. Тонкие провода можно отрезать, оставить лишь самый толстый, центральный, бронепровод.

Транзистор будет сильно нагреваться, поэтому его следует закрепить на радиатор с достаточной площадью для нормального охлаждения. Конец бронепровода выходящего из строчного трансформатора надо очистить от изоляции и немного распушить металлические жилки, придав форму кисточки. Перед запуском озонатора расположите конец бронепровода примерно в сантиметре от края трубы.

Правильно собранное из исправных деталей устройство начинает работать сразу и в настройке не нуждается. После подачи питания на генератор между проводом и трубой появится голубое свечение исходящее от каждой жилки бронепровода, это тот самый коронный разряд сопровождающийся громким шипением и выделением большого количества едкого газа озона. Прибор потребляет всего 0.8А.

Компоненты устройства легко разместились в пластиковой распределительной коробке размером 125х85х60 мм купленной в магазине «электротовары» у продавца с самым умным лицом.

На боковой стенке корпуса имеется прорезь в которую вставляется болт крепящий металлическую трубку. Это простой механизм регулировки зазора между трубой и бронепроводом. Перемещением металлической трубки добиваемся наибольшего коронного разряда и соответственно максимального выделения озона.

В задней стенке озонатора просверлены отверстия для забора воздуха. Получается своего рода ионный двигатель, во время коронного разряда выделяющийся газ выходит из трубки, через отверстия в задней стенке свежий воздух поступает во внутрь корпуса.

Чем полезен озон для человека?

В 1785 году голландский физик Мак Ван Варум впервые обнаружил газ озон по резкому запаху и окислительным свойствам. Он пропускал через воздух электрические разряды и получал озон. Примерно в середине 19 века была создана установка для дезинфекции питьевой воды, так был изобретен первый в мире озонатор. В настоящее время технологию озонирования воды применяют в Европе, США и Канаде.

Во время первой мировой войны озон широко применяли в медицине, как антисептик. Врачи лечили озоном гнойные раны, инфекции, туберкулез и другие заболевания. Это были первые шаги в новом направлении, «Озонотерапия».

Как хлор и фтор озон является очень сильным окислителем, так же, его мощное воздействие приводит к уничтожению, неприятных запахов, вредных микроорганизмов, микробов, грибка, плесени и бактерий, поэтому его используют для дезинфекции помещений, воды, продуктов питания. Овощи и фрукты обработанные озоном подолгу сохраняют свой внешний вид и вкусовые качества.

Регулярное озонирование помещений приводит к гибели тараканов, диванных клещей, устраняет неприятные запахи от животных. Уходят мыши, крысы, погибают мухи, комары и другие летающие и зудящие насекомые. Чтобы провести дезинфекцию помещения достаточно включить прибор и на пару часов покинуть помещение, не забудьте забрать с собой домашних животных.

Потом надо хорошо проветрить помещение. Тараканы гибнут через семь дней после дезинфекции. Вот такой чудо прибор!

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
